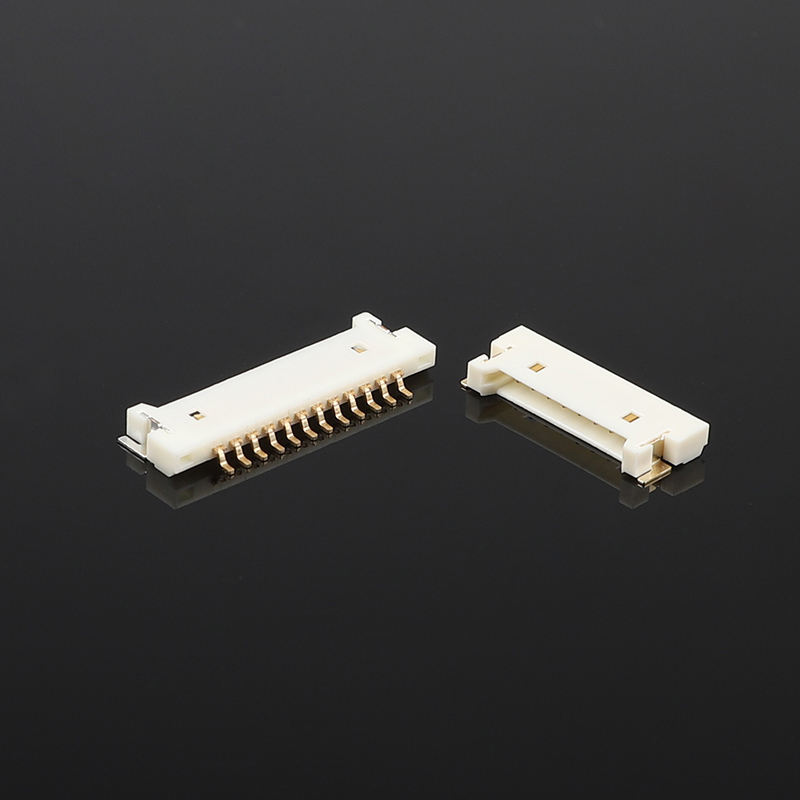

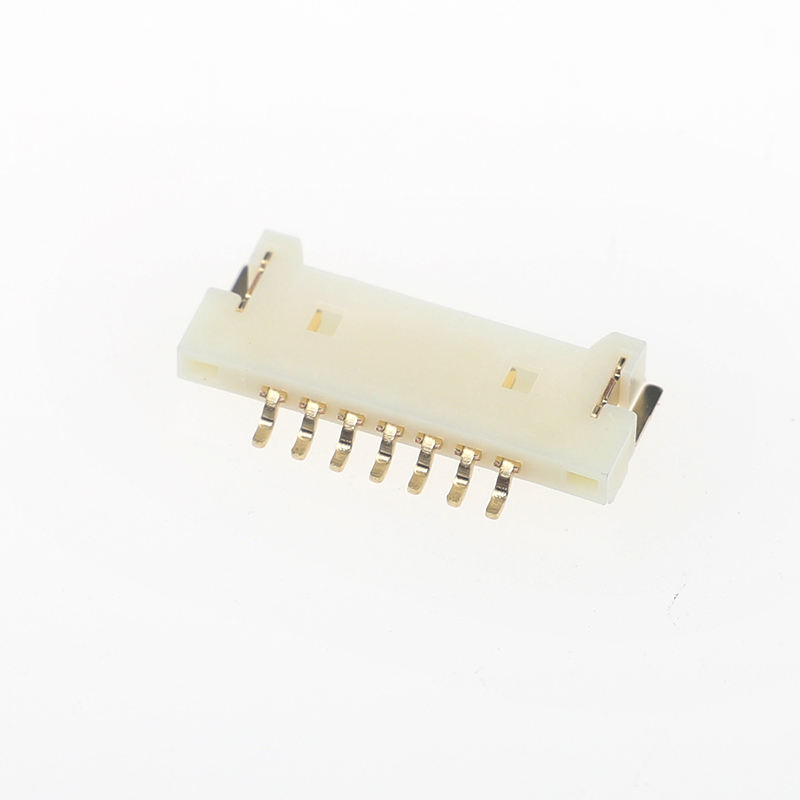

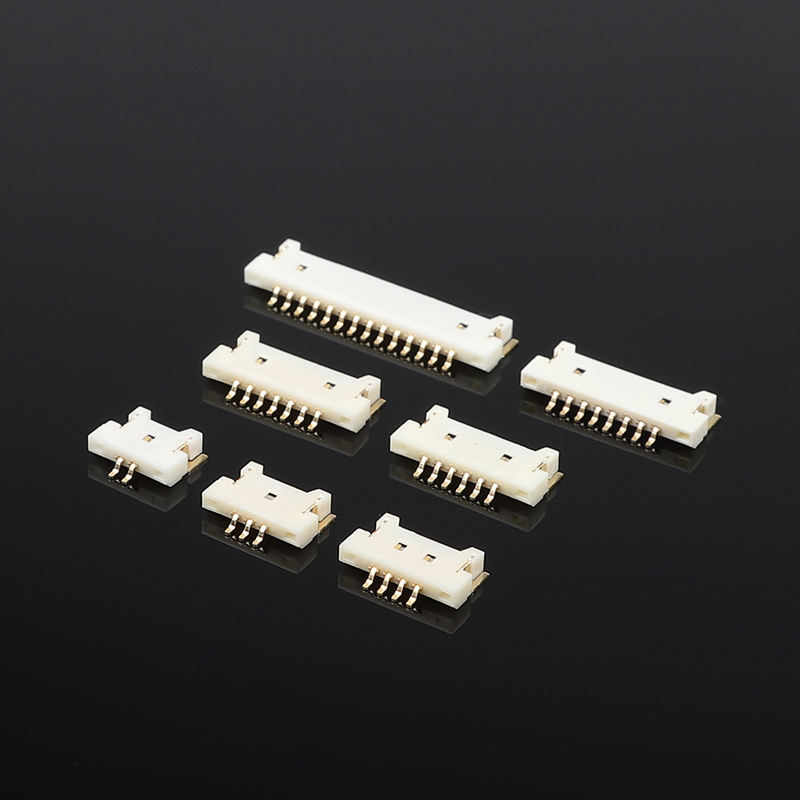

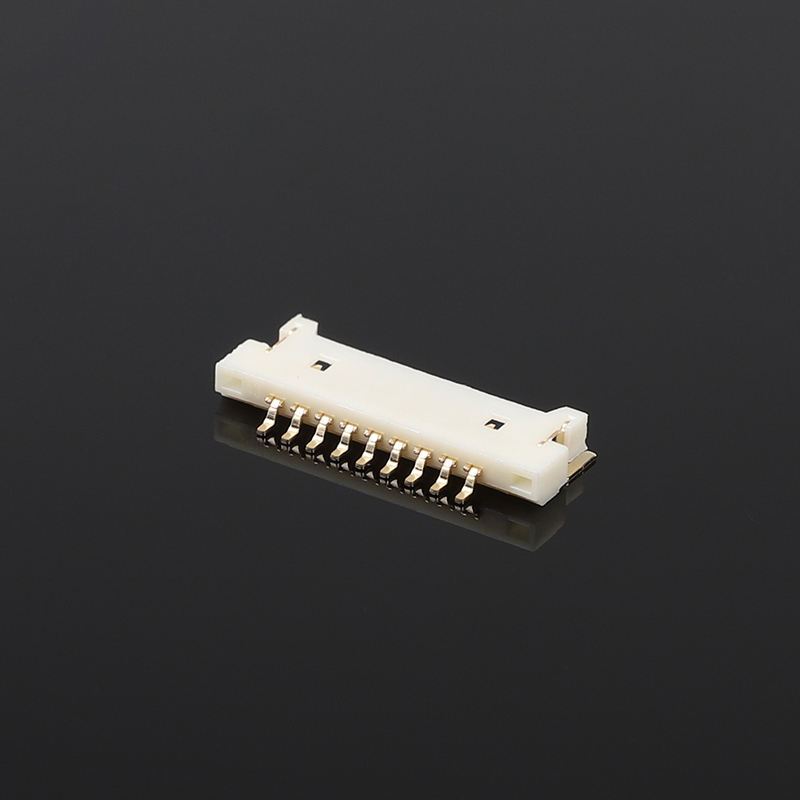

Name: 1.25 超薄水平贴片 全金镀连接器 | WT125JW
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: ウェハハウジング端子
Price: 4.01 USD
Availability: InStock

家へ > 製品 > ウエファー箱のコネクター >

1.25 超薄水平贴片全金镀连接器 | WT125JW

1.25 wafer box 连接器

超薄水平贴片连接器

镀金 wafer box 连接器

起源の場所:

中国

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

モデル番号:

ウェハハウジング端子

連絡ください

引金を求めてください

製品詳細

耐久性:

高い

接続タイプ:

スナップオン

終端スタイル:

半田

接触:

真鍮に金メッキを施した50U以上

温度範囲:

-40〜85度摂氏

メッキ:

Tin plating

ハイライト:

1.25 wafer box 连接器

超薄水平贴片连接器

镀金 wafer box 连接器

支払いと配送条件

最小注文数量

1000個

価格

Negotiable Price

パッケージの詳細

内部パッケージ: リール;外パッケージ: カートンのリール

受渡し時間

5～7日

支払条件

L/C、T/T、ペイヤル

供給の能力

3KK個

モレックス 43045 マイクロフィット 3.0mm R/A 女性男性ピンヘッダー MX3.0 PCBコネクタ

最高の価格を入手する

Molex 43025 Micro‑Fit 3.0MM R/A SMT メスワイパーコネクタ (MX3.0シリーズ)

最高の価格を入手する

Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 クリップ垂直・右角男性用ウェーファーハウジング 2510 PCBコネクタ

最高の価格を入手する

MX 1.5mm ピッチ垂直 SMT ヘッダ

最高の価格を入手する

連絡ください

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

今連絡してください

製品説明

1.25mm 超薄水平贴片全镀金连接器 | WT125JW

产品亮点

1.25mm间距超低剖面水平SMD母座，可直接替换Molex 51146系列
全镀金触点，防氧化，在振动和潮湿环境下信号稳定
提供2-20位可选，卷带包装，适用于高速SMT贴装
带极性+摩擦锁定防错插设计，防止意外断开
符合RoHS/REACH标准，耐高温UL94V-0外壳，适用于无铅回流焊

技术规格

通用机械参数

项目	规格
间距	1.25 mm
类型	水平SMD母座（线对板）
引脚数	2-20位
排数	单排
连接方向	水平/直角连接到PCB
安装方式	表面贴装SMD，卷带包装
极性	是，防错插
锁定方式	摩擦锁定，确保连接牢固
交叉参考	Molex 51146系列

材料与电气特性

项目	规格
触点材料	磷青铜
触点电镀	镍基底上全镀金
外壳材料	耐高温热塑性塑料，UL94V-0
额定电流	每引脚1A（AWG 28-32）
额定电压	125V AC/DC
最大接触电阻	≤ 20 mΩ
最小绝缘电阻	≥ 1000 MΩ
耐压	500V AC / 1分钟

环境与焊接指南

项目	规格
工作温度	-40℃ ~ +105℃Alibaba.co...
储存温度	-25℃ ~ +60℃
焊接曲线	符合无铅SMT回流焊（峰值260℃ max）
合规性	RoHS, REACH
注意	回流焊期间或之后请勿施加机械应力

1.25 超薄水平贴片全金镀连接器 | WT125JW

产品特性

超薄水平直角SMD安装，低板空间占用，适用于纤薄设备设计
磷青铜触点基材，全镀金，接触电阻低，优异的防腐蚀和抗氧化性能
带极性键合功能，避免反向插入；内置摩擦锁定确保连接稳定，抗振动冲击脱落
外壳：耐高温UL94V-0热塑性塑料，兼容标准无铅回流焊曲线
2-20位可选；严格匹配Molex 51146 PCB焊盘，直接替换，无需PCB修改
卷带载体，支持自动拾放；OEM项目可提供定制引脚数和电镀选项

产品优势

直接替换: 1:1焊盘兼容Molex 51146，无需重新设计PCB，缩短项目周期和BOM迁移风险
全镀金触点: 与标准镀锡版本相比，在高湿度、易振动、长寿命应用中性能更佳，降低间歇连接风险
制造友好: 优化的SMD焊盘布局，稳定的卷带载体，高拾放良率，适合批量生产
灵活定制: 支持OEM/ODM项目的定制引脚数、电镀厚度、特殊包装
成本优化替代方案: 稳定的国内供应链，比进口原厂交货期短，中高批量订单总成本有竞争力

1.25 超薄水平贴片全金镀连接器 | WT125JW

应用

消费电子：小型家电、可穿戴设备、智能面板、便携式设备
显示与触摸模块：LCD/OLED显示屏内部信号连接，触摸屏模块
工业控制：紧凑型传感器、小型控制器、安防报警设备
医疗设备：便携式医疗仪器（仅限信号级连接）
物联网与智能硬件：智能传感器节点、微型通信模块

1.25 超薄水平贴片全金镀连接器 | WT125JW

客户选型指南

引脚数选择: 确认实际信号/电源通道数；相应选择2-20P。避免过规格引脚数以节省PCB空间。
电镀选择: 高湿度、振动、长寿命要求选择全镀金版本；经济型通用项目可选择镀锡替代品。
PCB设计: 遵循WT125JW推荐的焊盘布局（与Molex 51146焊盘相同）。请勿随意修改焊盘尺寸。
连接器匹配: 使用匹配的连接器外壳和压接端子，兼容51146系列；使用AWG 28-32线规。
组装: 必须使用卷带进行自动SMT贴装；小批量原型可手动组装。
焊接: 严格遵循无铅回流焊温度曲线；避免二次重复高温回流。
