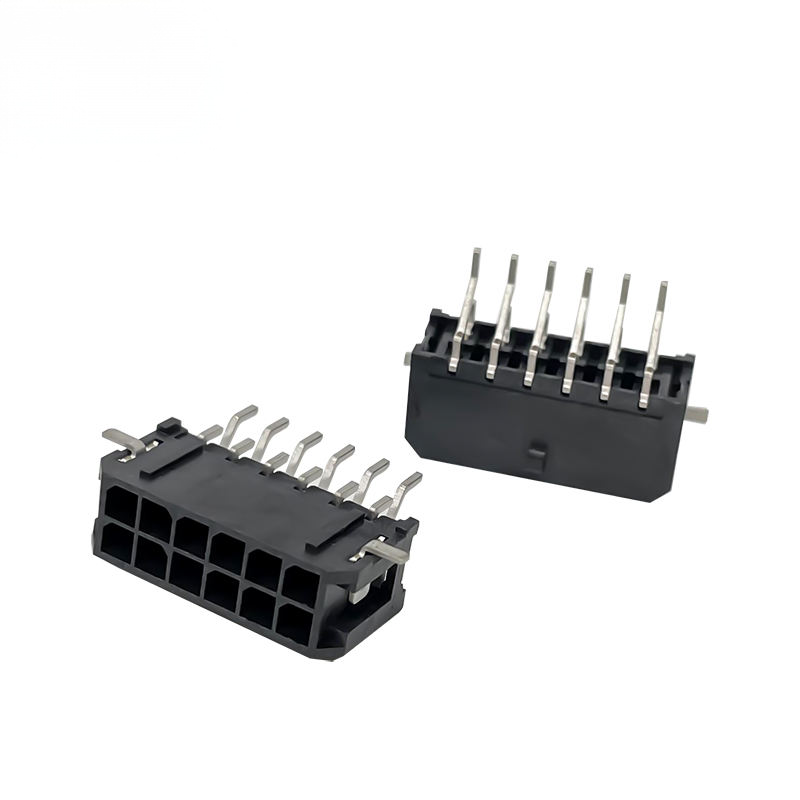

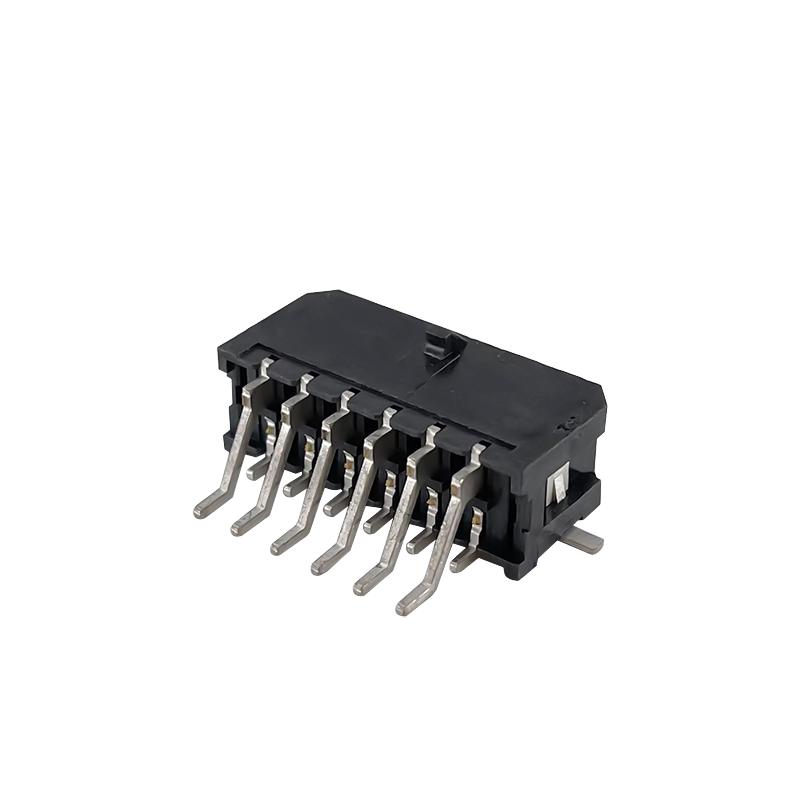

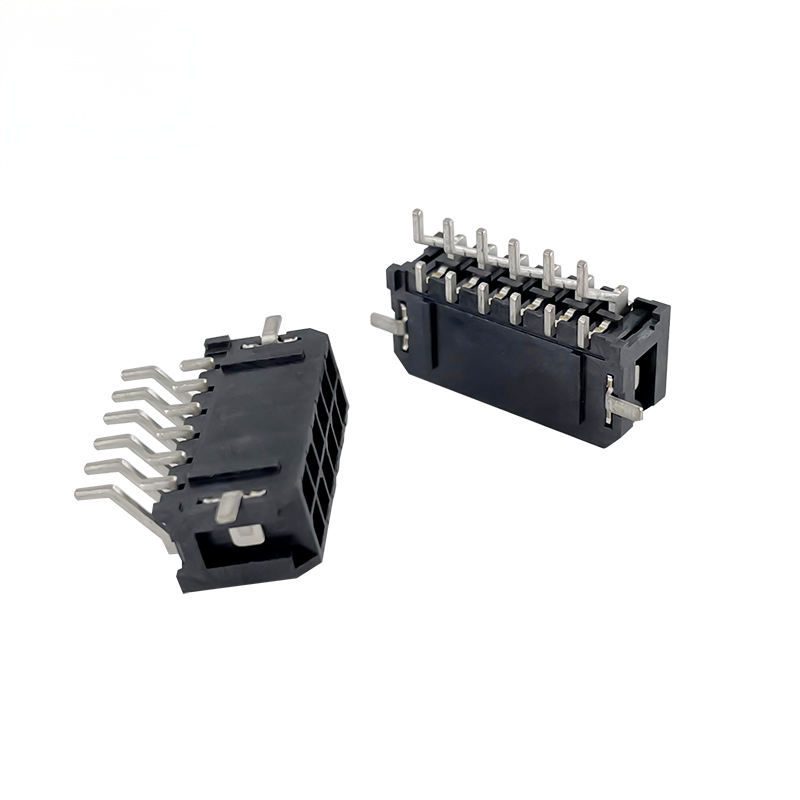

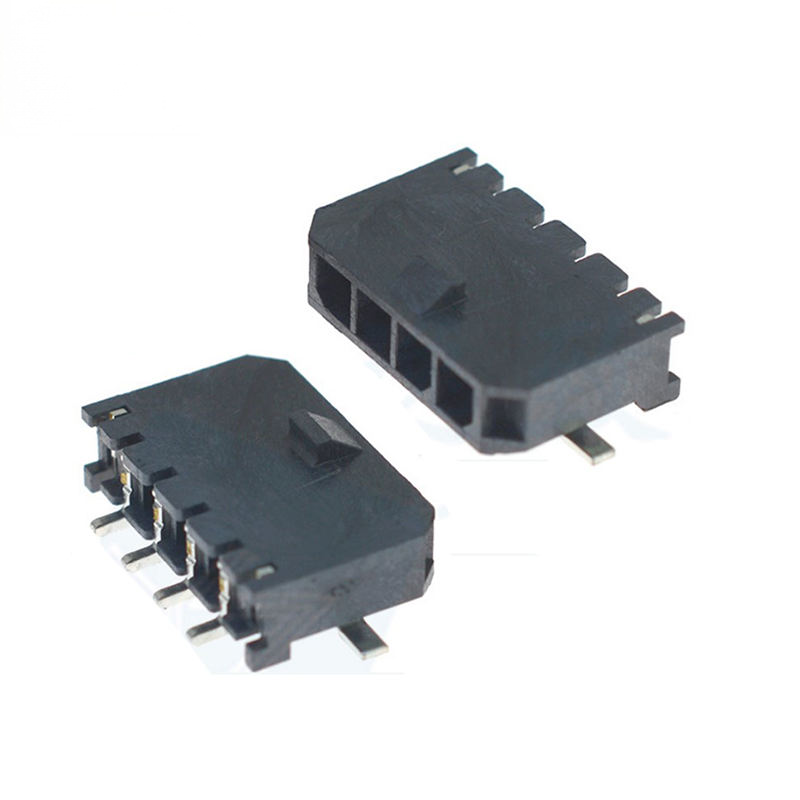

Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ)

Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ)

Molex 43025 Micro-Fit ワイパーコネクタ

3.0MM SMT メス コネクタ

MX3.0シリーズ ワイパーボックスコネクタ

起源の場所:

中国

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

モデル番号:

ウェハハウジング端子

連絡 ください
引金 を 求め て ください
Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ) Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ) Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ) Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ) Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ)
製品詳細
耐久性:
高い
接続タイプ:
スナップオン
終端スタイル:
半田
接触:
真鍮に金メッキを施した50U以上
温度範囲:
-40〜85度摂氏
メッキ:
Tin plating
ハイライト:

Molex 43025 Micro-Fit ワイパーコネクタ

,

3.0MM SMT メス コネクタ

,

MX3.0シリーズ ワイパーボックスコネクタ

支払いと配送条件
最小注文数量
1000個
価格
Negotiable Price
パッケージの詳細
内部パッケージ: リール;外パッケージ: カートンのリール
受渡し時間
5～7日
支払条件
L/C、T/T、ペイヤル
供給の能力
3KK個
関連製品
良い価格 Molex 43045 Micro‑Fit 3.0 mm R/A Female Male Pin Headers Rectangular MX3.0 PCB Connectors オンライン

Molex 43045 Micro‑Fit 3.0 mm R/A Female Male Pin Headers Rectangular MX3.0 PCB Connectors

最高 の 価格 を 入手 する
良い価格 Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ) オンライン

Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ)

最高 の 価格 を 入手 する
良い価格 Wire‑to‑Board JST‑Compatible 1.25mm / XH 2.54mm / PH 2.0 Crimp Vertical & Right‑Angle Male Wafer Housing | 2510 PCB Connectors オンライン

Wire‑to‑Board JST‑Compatible 1.25mm / XH 2.54mm / PH 2.0 Crimp Vertical & Right‑Angle Male Wafer Housing | 2510 PCB Connectors

最高 の 価格 を 入手 する
良い価格 MX 1.5mm Pitch Vertical SMT Header オンライン

MX 1.5mm Pitch Vertical SMT Header

最高 の 価格 を 入手 する
連絡 ください
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
今連絡してください
製品説明

モレックス 43025 マイクロフィット 3.0MM R/A SMT 女性用ウェッファーコネクタ (MX3.0シリーズ) 双列―Right-Angle SMT 2×7ピン,サポート 6/8/10/12ピン



製品 ハイライト

  • 3.0 mm のピッチの2列右角SMT男性ウエファー,Molex 43025 Micro‐Fit 3.0シリーズとクロス互換性
  • 多回路オプション: 2x6 / 2x7 / 2x8 / 2x10 / 2x12ピン,混合電源信号伝送
  • 表面マウント リフロー溶接,大容量PCB自動組成に最適
  • ポジティブな偏光とロック設計,誤った挿入と偶然の切断を防ぐ
  • RoHSとREACHに準拠; UL94V-0ハウジング,低ハロゲンオプション
  • 二重ビーム・リンゴ・ブロンズ接触; 異なる信頼性要求のためにオプションのチーン/ゴールドフラッシュプラチ



テクニカル仕様


一般的な機械パラメータ

ポイント 仕様 コメント
ピッチ 3. 00 mm 2列目
タイプ 右角 SMT 男性用ウエファー (ヘッダー) ワイヤー・トゥ・ボード
利用可能な回路 2×6,2×7,2×8,2×10,2×12ピン 要求に応じてパーソナライズされたピン数
住宅用材料 PA66 ナイロン UL94V-0 黒
接触材料 リンゴ 銅 高いスプリングレテンション
コンタクトプレート 青銅とニッケル / ゴールドのフラッシュ 高信頼性の信号のための金
交尾 サイクル 30サイクル 業界標準要求
PCB 厚さ 適性 0.8〜1.6mm 標準FR‐4PCB
パッケージ テープ&リール SMT自動装着用


材料と電気特性

ポイント 仕様 コメント
定位電流 接触者1人あたり5A ステンプレート端末マウスエレ...
定位電圧 250V AC/DC
マックス 接触抵抗 ≤10 mΩ 初期状態 @100 mA,20 mV
最低隔熱抵抗 1000 MΩ 500 V DC 試験モレックス
ダイレクトリック 抵抗電圧 1000V AC / 1分 障害なし,漏れ < 5 mA
動作温度 −40 °C ~ +105 °C 保存:−40~+125°Cモレックス
準拠性 RoHS,REACH SVHC 低ハロゲン量オプション


環境と溶接ガイド

ポイント 仕様 エンジニアへの注釈
リフロー溶接プロファイル 260 °C 最大,ピーク持続時間 5〜10秒 265 °Cを超えない.長期間の熱にさらされない.
SMT マウント テープ・アンド・ロール,ピック・アンド・プレイス互換性 手動の浸 soldering は推奨されません
振動抵抗 10〜2000 Hz,10 g 連絡が切断されない
衝撃耐性 50g 11ms 一般的な産業標準を満たす
保存状態 温度 5~30 °C 湿度 <60% RH 防湿包装 腐食性ガスを避ける

Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ)

Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ)Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ)

Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ)



製品の特徴

  1. 直角水平出力,側方向ケーブル路線に適し,PCB垂直高さの占有を減らす
  2. 全極化キーリング機能, PCBとハーネスの逆交配損傷を回避します.
  3. 二重ビーム接触構造,振動と温度サイクルの下で安定した接触
  4. SMT 表面マウント 足跡,標準のリフロープロフィールと一致する; ピック・アンド・プレース用のテープ・アンド・ロールパッケージング
  5. 複数のピンの配置: 2x6, 2x7, 2x8, 2x10, 2x12 ポジションで柔軟なプロジェクト選択
  6. ハウジング: PA66 ナイロン UL94V-0 接触: リンゴ銅; 塗装: チン・オーバー・ニッケル / ゴールド・フラッシュオプション
  7. RoHS,REACH に準拠;家電と工業用最終製品のための光線試験をサポート

Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ)

Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ)

Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ)

Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ)


製品 の 利点

  1. PCB 空間 節約: 直角水平出口,垂直高さ制限の囲い設計を解決する
  2. 組み立て効率: 完全なSMT回転包装,直接フィットするSMTライン,手動組立コストを削減 vs トルーホールタイプ
  3. プラグを間違える: 組み込み偏振キーは,大量生産のための逆挿入リスクを排除します
  4. 柔軟なコストオプション: 電源回路のコスト削減のためのチンの塗装; 高信頼性の信号経路のための黄金のフラッシュ
  5. ドロップイン互換性: Molex 43025 Micro‐Fit 3.0システムと互換性のあるフォーム・フィット・機能,BOMの直接交換
  6. 強烈 な 抗 振動: 二重ビームのリンゴ接触は,振動と熱循環下で安定した抵抗を維持
  7. 多ピン準備: 6‐12ピンの二列のストック,プロトタイプと大量生産の注文をサポート

Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ)


適用する

  • 産業用制御:PLCモジュール,サーボドライバ,センサー電源信号帯
  • 消費電子:電源ユニット,家電,スマート機器のメインストボード接続
  • 新しいエネルギー:小型バッテリー管理システム,充電モジュール,LEDパワードライバー
  • オフィス機器:プリンター,スキャナー,POS端末の内部配線
  • 医療機器 (インプラント以外の) 試験機器の内部接続
  • セキュリティと自動化: アクセス制御,監視機器,ボードからケーブルへの接続

Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ)

顧客選択ガイド

  1. ピン数選択: 必要な電源 + 信号チャンネルを確認します. 2x6 / 2x7 / 2x8 / 2x10 / 2x12 バリアントを供給します.他のピン数カスタマイズのために私たちと連絡してください.
  2. 塗装の選択:
    • シナニッケル: 一般電源回路,費用対効果,通常室内環境
    • 金色のフラッシュ: 信号を決定する,高振動,長寿命の機器
  3. PCBスタックアップ: 0.8~1.6mm 厚さの FR‐4 PCB に設計されています. PCB を放出する前に地形パターンを確認します.
  4. 交尾相手: 43025シリーズメスハウジングと対応するクリップ端末とマッチします.あなたのケーブルゲージMolexのための端末AWG範囲 (20-30AWG) を確認します.
  5. 熱警告: 推奨されたリフロー曲線に従ってください.過熱するとナイロンハウジングが損傷します.
  6. 環境:高湿度/腐食性環境では,金色塗装の接触型を選択します.



よくある質問


1Q: カタログはありますか? すべての商品を確認するためにカタログを送信できますか?

A: はい,オンラインで連絡したり,メールでカタログを入手したりできます.

2Q:私はあなたのカタログで製品を見つけることができないログ,この製品を作ってくれないか?
A: 私たちのカタログは,私たちの製品のほとんどを示していますが,すべてではありません. ただ,あなたが必要とする製品と,あなたが望む数を知らせてください. もし私たちがそれを持っていない場合,我々はまた,設計し,それを生産するために新しい模具を作ることができます.ご参考に普通の模具を作るには 35~45日ほどかかります

3Q: サンプルを提供できますか? これらのサンプルは無料ですか?
A: はい,我々はテストのためにコンネクタの5〜10pcsの無料サンプルを提供します. しかし,あなたは送料を支払う必要があります.

4Q: 配達時間は?
A: ストック商品は1日以内に配達されます. オーダーメイド商品は5〜7日以内に配達されます.

5Q: 私の注文をどのように送りますか?
A: 小さいパッケージでは,DHL,FedEx,UPS,TNT,EMSなどのエキスプレスで送ってください.それはドアツードアサービスです.大きなパッケージでは,空中または海で送ることができます.私たちは標準輸出箱を使用します.配送中に発生した製品の損傷については,我々は責任を負います..

6Q: どんな支払いを受けますか? 人民幣で支払えますか?
A: T/T (送金),Western Union,PayPal は受け付けます.請求書と同じ金額を受け取れるようにしてください.そして人民元で支払えます.問題ありません.

7Q: あなたの会社の品質管理はどうですか?
A: 厳格にISO9001,IQC,OQC,IPQC,QAに従います. 私たちの品質部門の10%を占めています. すべての製品はCCDによってテストされます.

8Q:すべての商品の価格リストが必要です.価格リストはありますか?
A: すべての商品の価格リストはありません. 商品がたくさんあるので, リストにすべての価格を記載することは不可能です.材料のコストや量によって常に価格が変化しています詳細と価格リストをあなたに提供します. 詳細は,すべての商品のリストを入力してください.

9Q: あなたはカスタマイズされた製品とカスタマイズされたパッケージングを作ることができますか?
A: そうです.私たちは多くのカスタマイズした
顧客のために製品 (主にワイヤーハーネス). パーソナライズされた梱包について,私たちはあなたのロゴや他の情報をパッケージに付けるために問題はありません.追加費用がかかります..

10Q:どんな証明書を持っていますか?
A:CE,CQC,UL,ISO9001,ISO14001,IATF16949,ISO45001,QC080000など
