Name: MX 1.5mm ピッチ 垂直 SMT ヘッダ
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: ウェハハウジング端子
Price: 4.01 USD
Availability: InStock

家へ > 製品 > ウエファー箱のコネクター >

MX 1.5mm ピッチ垂直 SMT ヘッダ

1.5mmピッチのSMTヘッダ

垂直のウエファーボックス接続器

垂直方向のSMTヘッダ

起源の場所:

中国

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

モデル番号:

ウェハハウジング端子

連絡ください

引金を求めてください

製品詳細

耐久性:

高い

接続タイプ:

スナップオン

終端スタイル:

半田

接触:

真鍮に金メッキを施した50U以上

温度範囲:

-40〜85度摂氏

メッキ:

Tin plating

ハイライト:

1.5mmピッチのSMTヘッダ

垂直のウエファーボックス接続器

垂直方向のSMTヘッダ

支払いと配送条件

最小注文数量

1000個

価格

Negotiable Price

パッケージの詳細

内部パッケージ: リール;外パッケージ: カートンのリール

受渡し時間

5～7日

支払条件

L/C、T/T、ペイヤル

供給の能力

3KK個

モレックス 43045 マイクロフィット 3.0mm R/A 女性男性ピンヘッダー MX3.0 PCBコネクタ

最高の価格を入手する

Molex 43025 Micro‑Fit 3.0MM R/A SMT メスワイパーコネクタ (MX3.0シリーズ)

最高の価格を入手する

Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 クリップ垂直・右角男性用ウェーファーハウジング 2510 PCBコネクタ

最高の価格を入手する

MX 1.5mm ピッチ垂直 SMT ヘッダ

最高の価格を入手する

連絡ください

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

今連絡してください

製品説明

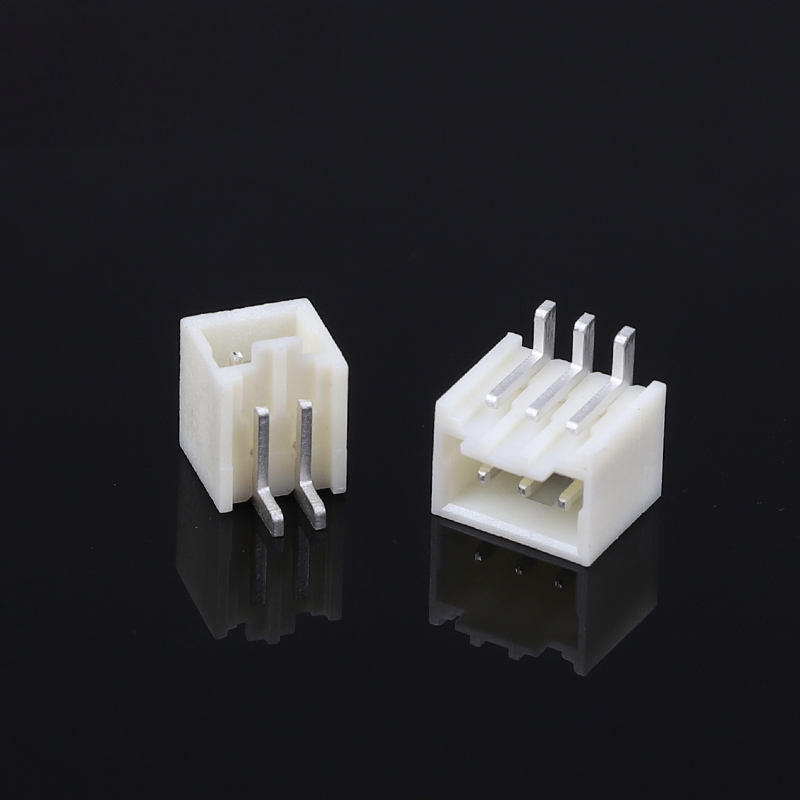

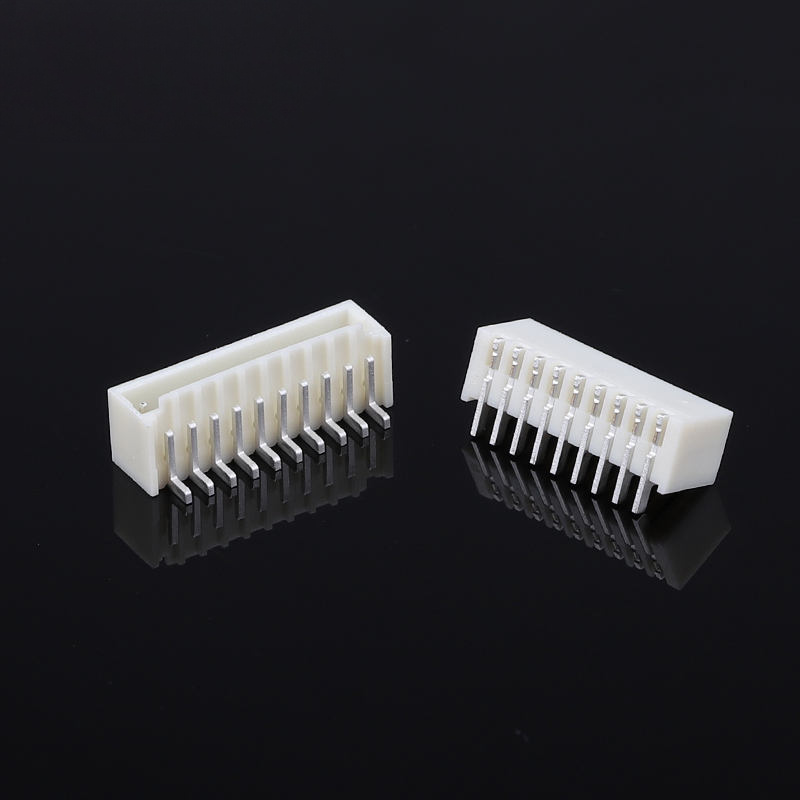

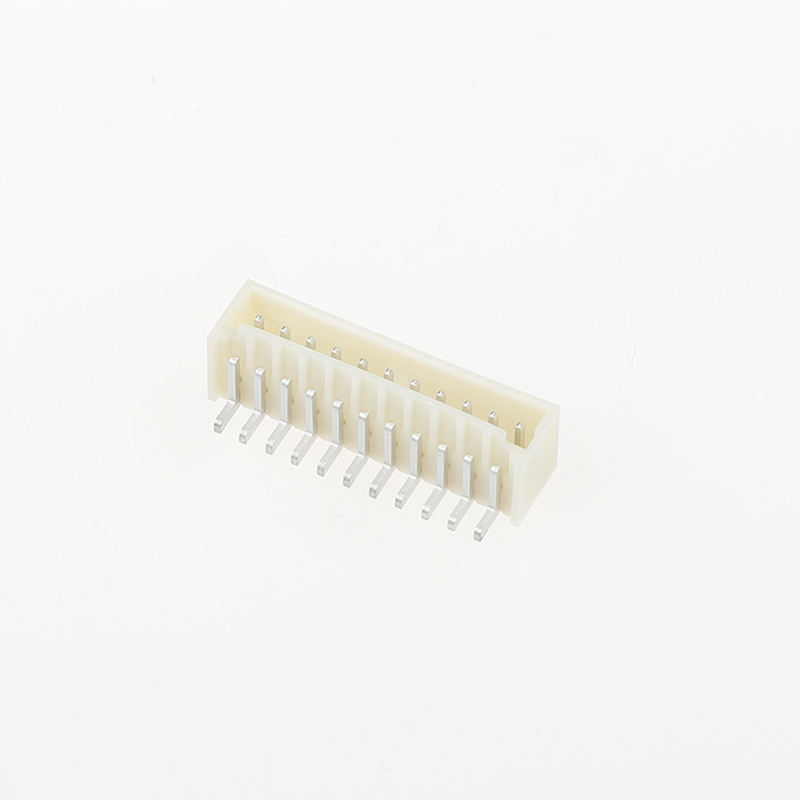

MX 1.5mm ピッチ垂直 SMT ヘッダ自動車用ドローンコネクタモレックス 87437をPCB 2P から 15P ピンオプションに替える

製品ハイライト

モレックス 87437 Pico-SPOX シリーズのドロップイン代替品,ピンツーピン互換性
1.5mmピッチの垂直単列SMTヘッダ,位置:2P ~ 15P
ドローンとコンパクト制御PCBで検証された自動車級の建造物
大量のSMT自動組成用のテープとロールのパッケージ
スタンダード青銅塗装高振動/長寿命装置には金塗装はオプション
RoHS準拠,J-STD-020プロファイルごとにリフロー溶接対応

テクニカル仕様

一般的な機械パラメータ

ポイント	仕様
ピッチ	1.5mm (0.059インチ)
構成	縦 SMT 覆いヘッダー
ポジション数	2P ~ 15P
マウントタイプ	表面マウント SMT (PCB垂直)
交尾サイクル	10サイクルモレックス
連絡保持力	> 9.8 N (スチール塗装)
パッケージ	テープ&リール (標準)

材料と電気特性

ポイント	仕様
住宅用材料	高温PA / PA6T,UL94 V-0炎量
接触材料	銅合金銅
コンタクトプレート	ステンプレート (標準) 黄金プレート (オプション)
ピンあたり電流量	2.5 接触ごとに最大
定位電圧	250V AC RMS / DC
マックス接触抵抗	≤20 mΩ
最低隔熱抵抗	≥1000 MΩ
ダイレクトリック抵抗電圧	500V AC

環境と溶接ガイド

ポイント	仕様
動作温度範囲	‐55 °C ~ +105 °CTTI ヨーロッパ
リフロー溶接プロファイル	J‐STD‐020 に準拠;ピーク温度 260 °C,持続時間 5-10秒
準拠性	RoHS 鉛のない
申請書	長期にわたる局所的な過熱を避ける.バランスのとれたPCBパッドの配置によって墓石を防げる.

MX 1.5mm ピッチ垂直 SMT ヘッダ

製品の特徴

ピン・トゥ・ピン・メカニカル&フットプリント互換性 Molex 87437,PCBの再設計なしで簡単なBOM交換
垂直な単列の包帯は,組み立て中に不適合とピン曲げを防止する
高温のハウジング材料は,鉛のないリフロー溶接で安定し,歪みやバブルに耐える
正確な塗装付きの銅合金接触; 安定した信号伝送のための低接触抵抗
頑丈な接触保持,車両とドローン運用条件の振動と機械ショックに耐える

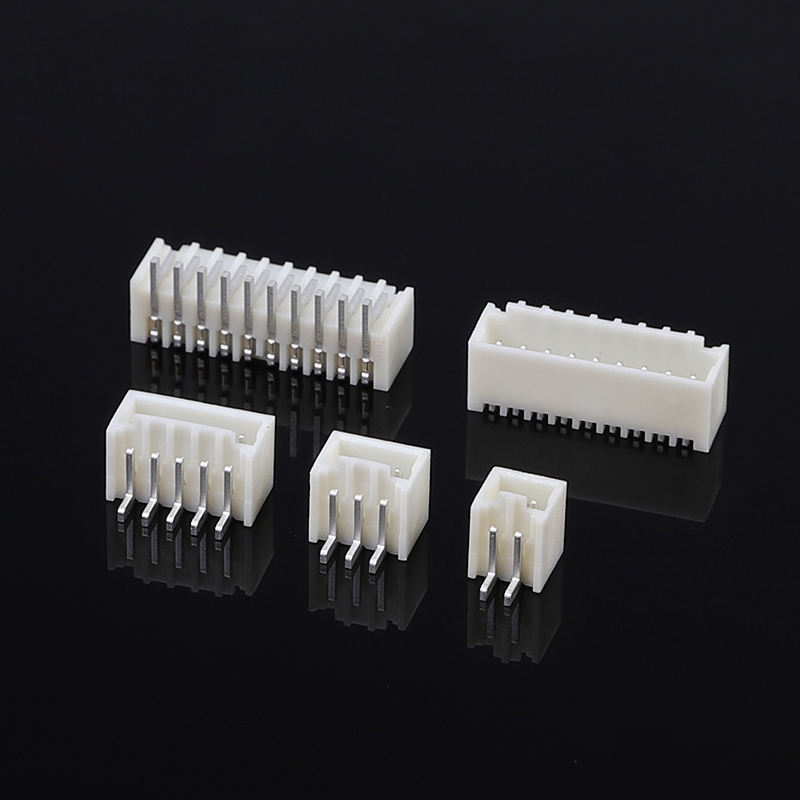

複数の回路オプション: 23,4,5,6,7,8,9,10,1215 ポジション
SMTのピック・アンド・プレイス用のスタンダード・テープ・アンド・ロール・パッケージ;特殊プロジェクト用のカスタム・パッケージは利用可能
厳酷な環境や高サイクルペアリング用にはオプションのゴールドプレート

製品の利点

ドロップイン交換: モレックス 87437 の直接的代替品で,PCB のレイアウトを変更することはなく,プロジェクトの再設計サイクルを短くします
自動車用耐久性: ドローンと車両制御モジュールの最適化された抗振動性能,衝撃条件下で消費者級SMTヘッダを上回る
組み立てに適した: スカーフシェルは,ハンドリング&ペアリング中に損傷からピンを保護; 安定したリフロー性能,SMT欠陥率が低い (墓石/折り紙が少ない)
柔軟な塗装オプション:コストに配慮した大量生産のための锡;高信頼性の厳しい条件のプロジェクトのための金塗装オプション
短時間2〜15P 標準部品の広範囲のストック;迅速なカスタム変更サポート
費用対効果の高い代替品: オリジナル・ブランド部品と比較して競争力のある価格設定,BOMコスト最適化のために同じ電気機械性能を維持

MX 1.5mm ピッチ垂直 SMT ヘッダ

適用する

自動車用エレクトロニクス: 搭載制御ユニット,ボディモジュール,センサー信号インターフェース
UAV/ドローン:フライトコントローラPCB,電源信号相互接続,ペイロードモジュール
コンパクト産業用コントローラとセンサーモジュール
スマート機器,IoT組み込みデバイス
医療用コンパクト信号ボード (非安全性)

MX 1.5mm ピッチ垂直 SMT ヘッダ

顧客選択ガイド

必要なピンの数を確認します: 2‐15P 入手可能; 定価請求時に正確な位置番号を指定します.
塗装選択: 一般的な室内振動/通常の振動のためにチン塗装; 高衝撃,湿気環境または頻繁な交配サイクルのために金塗装を選択
PCBフットプリント:Molex 87437シリーズと互換性のあるフットプリントを直接ドロップインスワップに使用
組み立て通知: J‐STD‐020 リフロー曲線を遵守しなければならない.長時間の高温は,ハウジングの変形を引き起こす.
試料要求: 量産注文前に性能検証のために利用可能な試料
オーダーメイドサポート: 特殊なハウジングカラー,特殊なテープ・ロール仕様は,大規模なプロジェクトで交渉できます

よくある質問

1Q: カタログはありますか? すべての商品を確認するためにカタログを送信できますか?

A: はい,オンラインで連絡したり,メールでカタログを入手したりできます.

2Q:私はあなたのカタログで製品を見つけることができないログ,この製品を作ってくれないか?

A: 私たちのカタログは,私たちの製品のほとんどを示していますが,すべてではありません. ただ,あなたが必要とする製品と,あなたが望む数を知らせてください. もし私たちがそれを持っていない場合,我々はまた,設計し,それを生産するために新しい模具を作ることができます.ご参考に普通の模具を作るには 35~45日ほどかかります

3Q: サンプルを提供できますか? これらのサンプルは無料ですか?

A: はい,我々はテストのためにコンネクタの5〜10pcsの無料サンプルを提供します. しかし,あなたは送料を支払う必要があります.

4Q: 配達時間は?

A: ストック商品は1日以内に配達されます. オーダーメイド商品は5〜7日以内に配達されます.

5Q: 私の注文をどのように送りますか?

A: 小さいパッケージでは,DHL,FedEx,UPS,TNT,EMSなどのエキスプレスで送ってください.それはドアツードアサービスです.大きなパッケージでは,空中または海で送ることができます.私たちは標準輸出箱を使用します.配送中に発生した製品の損傷については,我々は責任を負います..

6Q: どんな支払いを受けますか? 人民幣で支払えますか?

A: T/T (送金),Western Union,PayPal は受け付けます.請求書と同じ金額を受け取れるようにしてください.そして人民元で支払えます.問題ありません.

7Q: あなたの会社の品質管理はどうですか?

A: 厳格にISO9001,IQC,OQC,IPQC,QAに従います. 私たちの品質部門の10%を占めています. すべての製品はCCDによってテストされます.

8Q:すべての商品の価格リストが必要です.価格リストはありますか?

A: すべての商品の価格リストはありません. 商品がたくさんあるので, リストにすべての価格を記載することは不可能です.材料のコストや量によって常に価格が変化しています詳細と価格リストをあなたに提供します. 詳細は,すべての商品のリストを入力してください.

9Q: あなたはカスタマイズされた製品とカスタマイズされたパッケージングを作ることができますか?

A: そうです.私たちは多くのカスタマイズした

顧客のために製品 (主にワイヤーハーネス). パーソナライズされた梱包について,私たちはあなたのロゴや他の情報をパッケージに付けるために問題はありません.追加費用がかかります..

10Q:どんな証明書を持っていますか?

A:CE,CQC,UL,ISO9001,ISO14001,IATF16949,ISO45001,QC080000など
