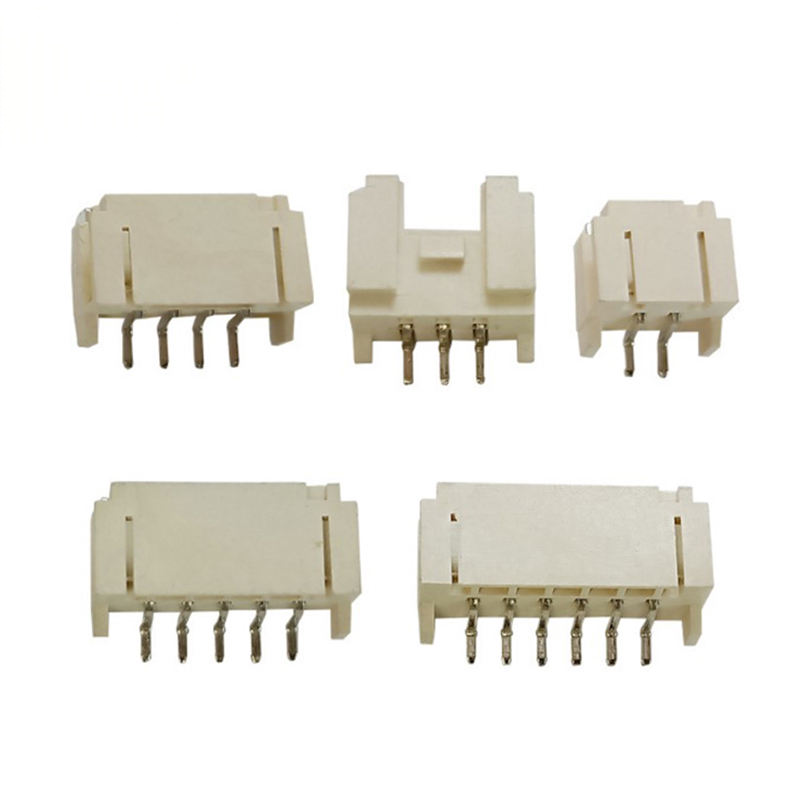

Name: Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 クリップ 垂直・右角 男性用ウェーファーハウジング 2510 PCBコネクタ
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: ウェハハウジング端子
Price: 4.01 USD
Availability: InStock

家へ > 製品 > ウエファー箱のコネクター >

Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 クリップ垂直・右角男性用ウェーファーハウジング 2510 PCBコネクタ

JST対応の1.25mmのウエファーホーシング

2.54mm PH クリップPCBコネクタ

垂直直角の男性用ウエファー接続器

起源の場所:

中国

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

モデル番号:

ウェハハウジング端子

連絡ください

引金を求めてください

Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 クリップ垂直・右角男性用ウェーファーハウジング 2510 PCBコネクタ

製品詳細

耐久性:

高い

接続タイプ:

スナップオン

終端スタイル:

半田

接触:

真鍮に金メッキを施した50U以上

温度範囲:

-40〜85度摂氏

メッキ:

Tin plating

ハイライト:

JST対応の1.25mmのウエファーホーシング

2.54mm PH クリップPCBコネクタ

垂直直角の男性用ウエファー接続器

支払いと配送条件

最小注文数量

1000個

価格

Negotiable Price

パッケージの詳細

内部パッケージ: リール;外パッケージ: カートンのリール

受渡し時間

5～7日

支払条件

L/C、T/T、ペイヤル

供給の能力

3KK個

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

今連絡してください

製品説明

ワイヤー対基板 JST互換 1.25mm / XH 2.54mm / PH 2.0 クリンプ垂直＆ライトアングルオス waferハウジング | 2510 PCBコネクタ

製品ハイライト

マルチピッチプラットフォーム：1.25mm / PH2.0mm / XH2.54mm / 2510 2.54mmJSTフットプリント規格にドロップイン互換
デュアルマウントオプション：垂直（ストレート）＆ライトアングル（R/A 90°）オス waferヘッダーTHTスルーホールで標準的なPCBアセンブリに対応
完全なクリンプスタイルシステム：PCBヘッダー + プラスチックハウジング + クリンプ端子、ピン数 2～20P シングルロウ
RoHS & REACH準拠; UL94-V-0絶縁材; 安定した信号＆電源伝送のための錫メッキリン青銅コンタクト
量産に最適化：安定したクリンプ性能、低挿入力での嵌合、オリジナルブランド品との競争力のあるコスト

技術仕様

一般機械的パラメータ

項目	仕様
利用可能なピッチ	1.25mm / PH2.0mm / XH2.54mm / 2510-2.54mm
ピン数	2～20ポジション、シングルロウ
取り付けタイプ	垂直（ストレート 180°）、ライトアングル（R/A 90°）、THTスルーホール
嵌合サイクル	最低300サイクル
適用ワイヤーAWG	AWG#30～#22（ピッチバリアントによる）
PCB厚さサポート	1.6mm標準PCB
ロック構造	フリクションポジティブロック

材料＆電気的特性

項目	仕様
コンタクト材質	リン青銅
コンタクトメッキ	標準マット錫メッキ; ゴールドフラッシュオプション
ハウジング絶縁体	PA66、UL94-V-0難燃性
定格電流（ピンあたり）	1.0A～3.0A（ピッチバリアントによる）; 高温環境ではディレート
定格電圧	250V AC/DC
初期コンタクト抵抗	≤10mΩ
絶縁抵抗	≥1000MΩ
耐電圧	1000V AC / 1分間、破壊なし

環境＆はんだ付けガイド

項目	仕様
動作温度	−25℃～+85℃（電流上昇温度を含む）
はんだ付けプロセス	THTヘッダー用ウェーブはんだ付け; 標準スルーホールはんだ付け
推奨はんだ付け温度＆時間	最大260℃、ピン浸漬≤5秒
準拠	RoHS 2.0、REACH
保管条件	乾燥した屋内、腐食性ガスを避ける、−10℃～+40℃

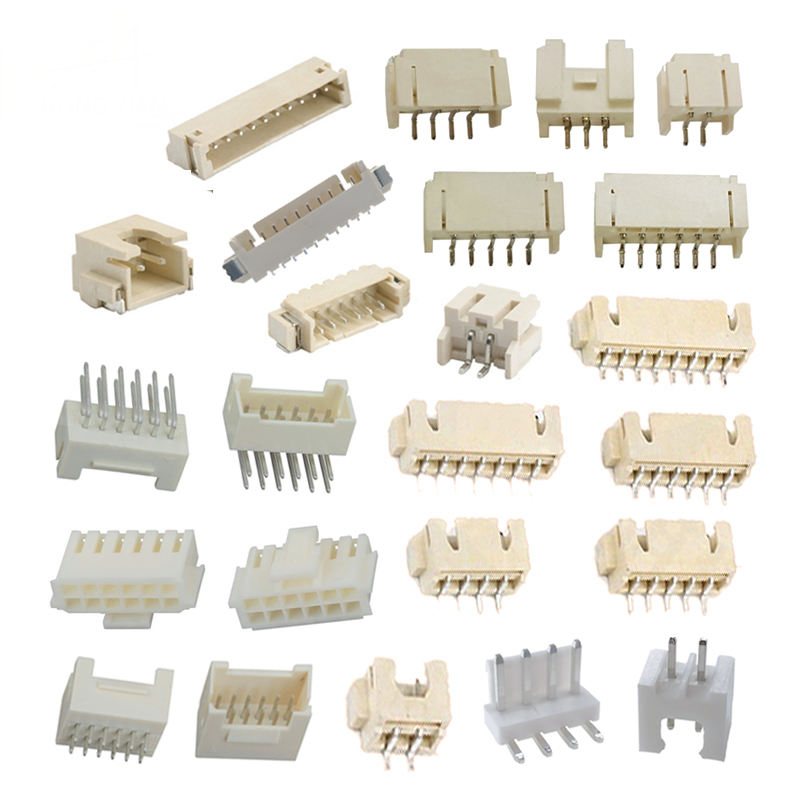

Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 クリップ垂直・右角男性用ウェーファーハウジング 2510 PCBコネクタ

製品の特徴

デュアルオリエンテーション：垂直ストレートはトップエントリー配線用; ライトアングルR/Aはサイドエントリーケーブルルーティング用、柔軟なPCBレイアウトの自由度
シングルロウ 2～20ポジション、一貫したピンピッチ公差 ±0.05mm、正確な嵌合を保証し、誤挿入による損傷を回避
錫メッキされたリン青銅コンタクトビーム; 高サイクル/腐食環境プロジェクト向けのオプションのゴールドフラッシュメッキ
PA66 UL94-V-0ハウジング材、耐老化性、リフロー＆ウェーブはんだ付けプロセスに優れた耐熱性
ハウジング上のポジティブフリクションロックラッチ設計、中程度の振動条件下での引き抜き防止性能を向上
完全なクリンプ終端ソリューション：対応するクリンプ端子＆ハウジングを同梱; 標準的な業界クリンプツールと互換性あり
JSTスタイルフットプリントにドロップイン互換; 交換プロジェクトでPCBフットプリントの変更は不要
厳格な入出荷QC：バッチごとの寸法チェック、コンタクト抵抗、絶縁耐圧試験

製品の利点

マルチピッチワンストップソーシング1.25 / 2.0 / 2.54mmの一般的なワイヤー対基板仕様をカバーし、マルチサプライヤーBOM管理のワークロードを削減
レイアウトの柔軟性垂直＆ライトアングルヘッダーオプションは、タイトなエンクロージャー空間に適応し、コンパクトなPCBでのケーブルルーティングの競合を回避
コスト最適化されたドロップイン交換JSTスタイルとの機械的互換性、PCBレイアウトの再設計なしにリードタイムを短縮し、コンポーネントコストを削減
量産フレンドリー安定したクリンプ端子品質、標準クリンプ装置と互換性あり; ハーネスワークショップでの低故障率
デュアルグレードメッキ選択通常のコスト重視プロジェクト向けの錫メッキ; 高振動/高嵌合サイクルデバイス向けのゴールドフラッシュ
フルレンジQCカバレッジ機械的寸法、電気的性能、材料認証書類は顧客監査用に利用可能

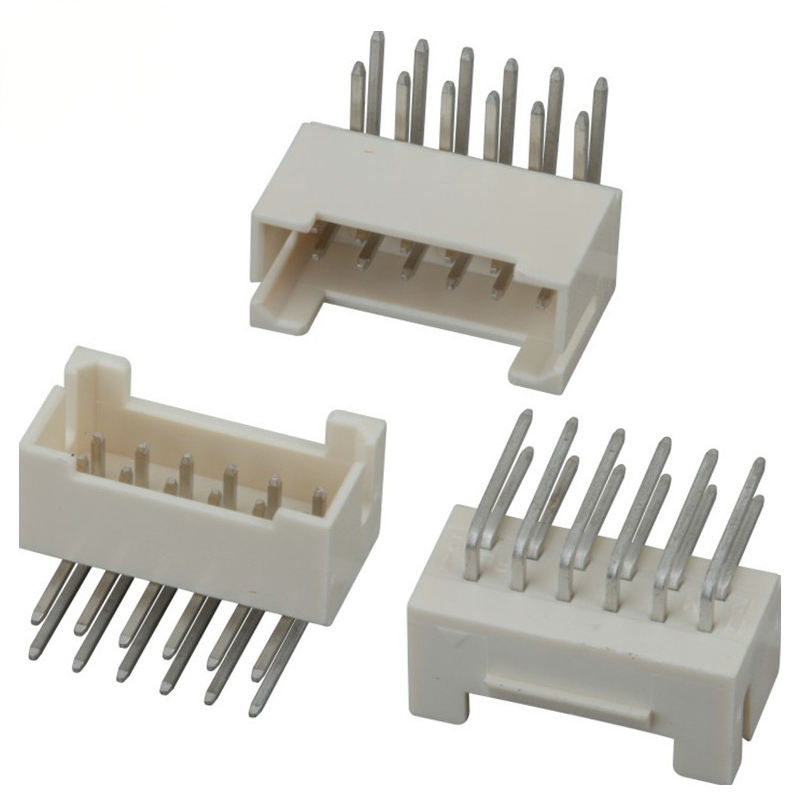

Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 クリップ垂直・右角男性用ウェーファーハウジング 2510 PCBコネクタ

アプリケーション

民生用電子機器：家電、スマートホームモジュール、ファン＆モーター内部配線、LEDドライバーボード
IoT＆組み込みハードウェア：センサーモジュール、バッテリーパック内部接続、制御ボード
産業機器：小型産業用コントローラー、試験装置、計器内部信号-電源相互接続
3Dプリンター＆RC機器、オフィスオートメーションハードウェア、医療用非クリティカル内部配線

Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 クリップ垂直・右角男性用ウェーファーハウジング 2510 PCBコネクタ

よくある質問

1. Q: カタログはありますか？すべての製品を確認するためにカタログを送ってもらえますか？

A: はい、オンラインでお問い合わせいただくか、Eメールを送信してカタログを入手してください。

2. Q: カタログで製品が見つかりません。この製品を作ってもらえますか？A: 当社のカタログにはほとんどの製品が掲載されていますが、すべてではありません。必要な製品と数量をお知らせください。もし当社にない場合でも、新しい金型を設計・製造して生産することも可能です。参考までに、通常の金型製造には約35～45日かかります。

3. Q: サンプルを提供してもらえますか？これらのサンプルは無料ですか？

A: はい、テスト用にコネクタの無料サンプルを5～10個提供しています。ただし、送料はお客様負担となります。

4. Q: 納期はどうですか？

A: 在庫品は1日以内に発送します。カスタム品は5～7日以内に発送します。

5. Q: 注文の発送はどうなりますか？

A: 小包の場合は、DHL、FedEx、UPS、TNT、EMSなどのエクスプレスで発送します。これはドアツードアサービスです。大きな荷物の場合は、航空便または海上便で発送できます。標準的な輸出用カートンを使用します。配送中の製品の損傷については、当社が責任を負います。

6. Q: どのような支払い方法を受け付けますか？RMBで支払えますか？

A: T/T（電信送金）、ウェスタンユニオン、PayPalを受け付けます。請求書と同じ金額が当社に届くようにしてください。RMBでの支払いも可能です。問題ありません。

7. Q: 御社の品質管理はどうなっていますか？

A: ISO9001を厳守しています。IQC、OQC、IPQC、QAが品質部門の10%を占めています。当社のすべての製品はCCDでテストされます。

8. Q: すべての製品の価格表が必要です。価格表はありますか？

A: すべての製品の価格表はありません。製品数が非常に多いため、すべての価格をリストにすることは不可能であり、材料費や数量によって価格は常に変動しています。必要なすべてのアイテムのリストをいただければ、一つ一つ慎重に確認し、仕様と価格リストを提供します。

9. Q: カスタム製品とカスタム梱包は可能ですか？

A: はい。以前にも多くのお客様にカスタム製品（主にワイヤーハーネス）を製造しました。カスタム梱包については、ロゴやその他の情報をパッケージに記載することは問題ありません。ただし、追加費用が発生することにご注意ください。

10. Q: どのような認証を持っていますか？

A: CE、CQC、UL、ISO9001、ISO14001、IATF16949、ISO45001、QC080000など
