モレックス 43045 マイクロフィット 3.0mm R/A 女性男性ピンヘッダー MX3.0 PCBコネクタ

モレックス43045 マイクロフィット3.0mmPCBコネクタ

マイクロフィット3.0mmR/Aピンヘッダー

MX3.0 メス・マンス・ウーファー・ボックス・コネクタ

起源の場所:

中国

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

モデル番号:

ウェハハウジング端子

連絡ください

引金を求めてください

モレックス 43045 マイクロフィット 3.0mm R/A 女性男性ピンヘッダー MX3.0 PCBコネクタ

製品詳細

耐久性:

高い

接続タイプ:

スナップオン

終端スタイル:

半田

接触:

真鍮に金メッキを施した50U以上

温度範囲:

-40〜85度摂氏

メッキ:

Tin plating

ハイライト:

モレックス43045 マイクロフィット3.0mmPCBコネクタ

マイクロフィット3.0mmR/Aピンヘッダー

MX3.0 メス・マンス・ウーファー・ボックス・コネクタ

支払いと配送条件

最小注文数量

1000個

価格

Negotiable Price

パッケージの詳細

内部パッケージ: リール;外パッケージ: カートンのリール

受渡し時間

5～7日

支払条件

L/C、T/T、ペイヤル

供給の能力

3KK個

モレックス 43045 マイクロフィット 3.0mm R/A 女性男性ピンヘッダー MX3.0 PCBコネクタ

最高の価格を入手する

Molex 43025 Micro‑Fit 3.0MM R/A SMT メスワイパーコネクタ (MX3.0シリーズ)

最高の価格を入手する

Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 クリップ垂直・右角男性用ウェーファーハウジング 2510 PCBコネクタ

最高の価格を入手する

MX 1.5mm ピッチ垂直 SMT ヘッダ

最高の価格を入手する

連絡ください

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

今連絡してください

製品説明

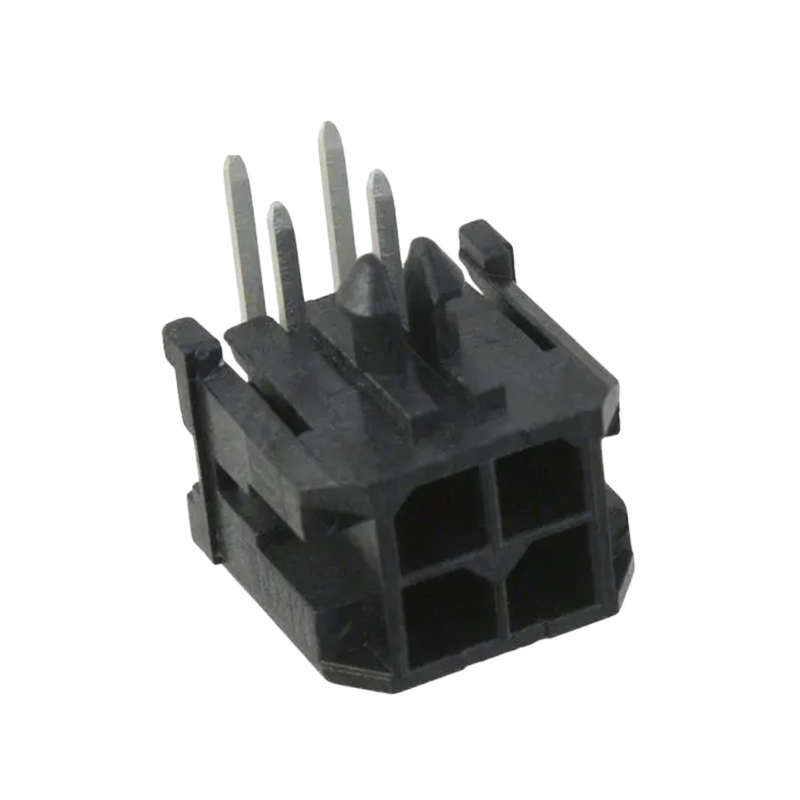

モレックス 43045 マイクロフィット 3.0mm R/A 男性ピンヘッダ 2X2 / 6P / 8P / 12P 双列長方形MX3.0 PCBコネクタ

製品ハイライト

3.0mmピッチ,双列直角透孔メスヘッダー,モレックス 43045 マイクロフィット 3.0シリーズに対応
6ピン / 8ピン / 12ピン,ワイヤー・トゥ・ボード・パワー&シグナル・ハイブリッド接続
高温LCPハウジング UL94‐V0,光線対応,低ハロゲンオプション
銅合金男性ピン,マットチン / 選択金塗装オプション
内蔵偏光鍵+PCBロックピグ,振動時の誤入防止・落下防止
空間限定PCBレイアウトに最適 43025シリーズ女性容器ハウジングとマット

テクニカル仕様

一般的な機械パラメータ

ポイント	仕様
シリーズ	マイクロフィット3.0 (43045対応)
ピッチ	3. 00 mm
列数	2列目
利用可能なポジション	6P,8P,12P
オリエンテーション	右角 (R/A)
マウントスタイル	透孔溶接器 (透孔溶接器)
交尾サイクル	典型的には30サイクルモレックス
交配力 / 交配力の解消	最大 8N / Min 2.4N/回路モレックス
コプラナリティ	溶接尾の ≤0.15 mm
ロック	内蔵PCBロックピグ + ハウジングの偏振鍵
交尾相手	43025シリーズ女性用容器の収納器

材料と電気特性

ポイント	仕様
住宅用材料	ガラスで満たされたLCP,UL94‐V‐0,黒色,光るワイヤー ≥775°C GWIT
終端材料	銅合金
塗装オプション‐A	ニッケル上にマットチンの (一般的商業用)
塗装オプション‐B	接触面の選択金 + 溶接尾の锡 (高い信頼性)
定位電流	最大 8.5A / 接触 (ワイヤ計と温度上昇によって異なります)
定位電圧	600V AC/DC
最大接触抵抗	≤10 mΩ
ミニ断熱抵抗	≥1000 MΩ
ダイエレクトリック抵抗電圧	1500V AC 1分,故障なし

環境と溶接ガイド

ポイント	仕様
動作温度	-40 °C ~ +105 °C
準拠性	RoHS,REACH SVHC,低ハロゲン
溶接方法	波溶接/IR リフロー互換性 (透孔ピン)
ピークリフロー温度	最大 265 °C (10 秒間の滞在制限)
保存状態	5~30 °C,40~70% RH,腐食性ガスを避ける
パッケージ	トレイ/テープ&ロールは自動挿入可能

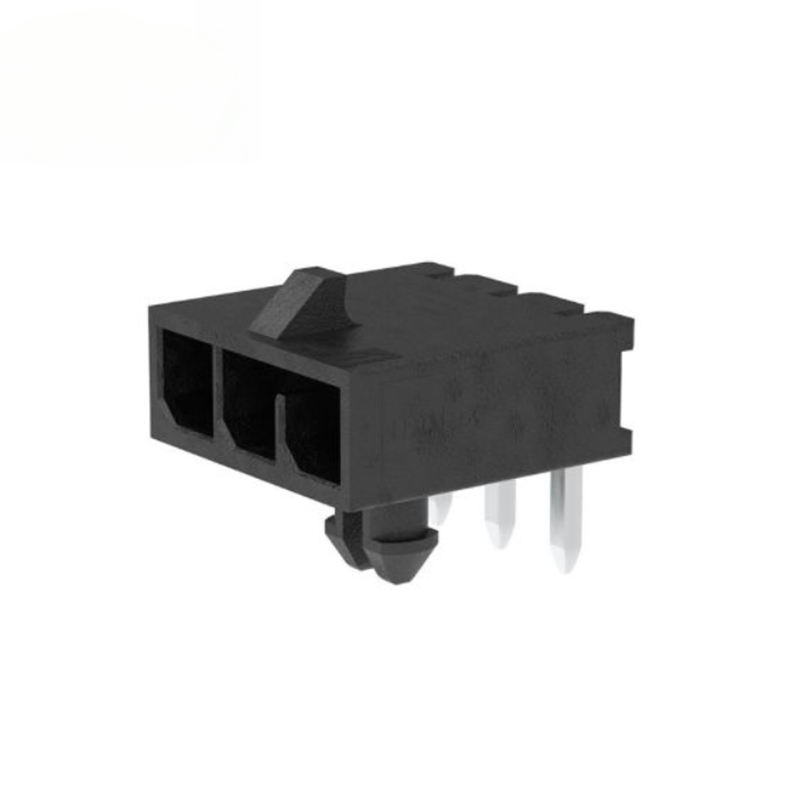

モレックス 43045 マイクロフィット 3.0mm R/A 女性男性ピンヘッダー MX3.0 PCBコネクタ

製品の特徴

2列の3.0mmのピッチ,直角で穴を通る溶接終了,水平の出力ケーブル解き放つ
インテグレート偏振キーは,逆交配を避ける, PCBとハースを損傷から保護
スナップインプラスチックロックピグ: PCBに頭部をしっかりとロックし,振動ショックに抵抗する
高性能LCPプラスチックホイジング,IRリフロー溶接高温ピークに耐える
多重塗装選択:コスト敏感なプロジェクトのためのマットチーン;高サイクル/腐食性環境のための選択金
完全に包まれたピンデザイン,外部の残骸による偶然のショートサーキットを防ぐ
標準交配パートナー: 43025 メスの容器シリーズ,完全な Micro‐Fit 3.0 相互接続エコシステム

製品の利点

レイアウトに優しく: 直角水平出口は,PCBの垂直高さの要件を大幅に削減し,狭いキャビネットと薄いデバイスの囲みのために理想的です
量産準備中: 緊密なコプラナリティ制御は溶接欠陥率を減少させる.トレイとロールの包装は自動組立ラインをサポートする
コスト・フレキシブル: 費用に敏感な消費機器のためのチンの版; 産業用/高振動長寿命機器のための選択的な金色の版
障害防止設計: 偏光鍵 + 包み込まれたピン + PCB ロックピグは,共同で誤ったプラグ,ゆるい接続とショート・サーキットリスクを防ぐ
完全なる生態系互換性: 標準的な Micro‐Fit3.0 43025 の女性用ハウジングを備えた直接マート,既存のモレックスベースのプロジェクトの再設計は不要です
高温耐性: LCPハウジングは,波/リフロー溶接過程でプラスチック溶融を回避し,組立拒否率を減らす

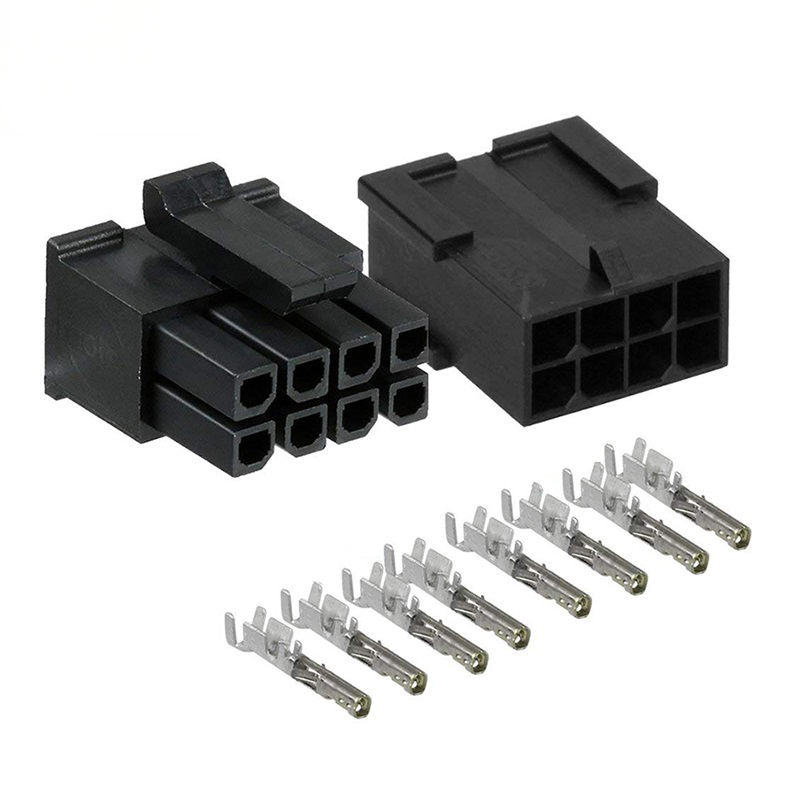

モレックス 43045 マイクロフィット 3.0mm R/A 女性男性ピンヘッダー MX3.0 PCBコネクタ

適用する

工業自動化:PLCモジュール,サーボドライブ,産業用コントローラー,センサー電源信号接続
データ・コム・ネットワーク:ルーター,スイッチ,小型サーバーの内部電力配給
消費電子:家電,電源装置,バッテリー管理モジュール
医療機器:インプラント以外の医療機器の内部配線
新エネルギー:小型電源バッテリーパック,充電制御ボード
スマートハードウェア:IoTゲートウェイ,組み込み制御ボード,ロボット内部配線

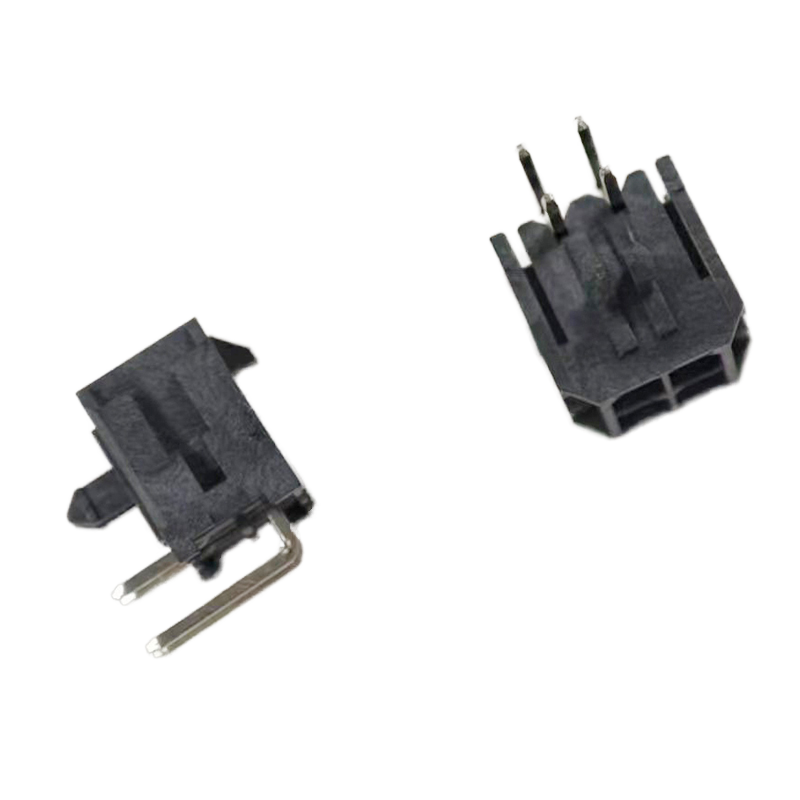

モレックス 43045 マイクロフィット 3.0mm R/A 女性男性ピンヘッダー MX3.0 PCBコネクタ

顧客選択ガイド

ピン数選択:回路の量を確認します. 6P / 8P / 12Pを選択します.あなたのスキーマに従って.可能な限り,将来のアップグレードのためにスペア回路の位置を維持します.
塗装の選択:
- マットチーン:一般的な室内環境,交配周期が少ない (<30倍),コスト優先
- 選択金塗装:高振動,湿気環境,繰り返し交配サイクル,長い使用寿命の工業機器
PCB 配置に関する注意事項: これは直角スルーホールヘッダーで,PCB足跡上のリザーブロックペグホールです.ショート溶接を避けるためにデータシートのピンレイアウトを厳格に遵守してください.
交尾チェック: Micro‐Fit3.0 43025シリーズメスハウジングと組み合わせなければならない.他の3.0ピッチの非Micro‐Fitシリーズと混ぜてはならない.
流量減算: 周囲の高温下では電流を降ろし,85°C以上で連続して8.5A電流を稼働させない.
集会の思い出: 交尾後,横向きに余り強い力をかけない.ロックピグは,PCBのロケーションホールに完全に挿入されなければならない.

よくある質問

1Q: カタログはありますか? すべての商品を確認するためにカタログを送信できますか?

A: はい,オンラインで連絡したり,メールでカタログを入手したりできます.

2Q:私はあなたのカタログで製品を見つけることができないログ,この製品を作ってくれないか?

A: 私たちのカタログは,私たちの製品のほとんどを示していますが,すべてではありません. ただ,あなたが必要とする製品と,あなたが望む数を知らせてください. もし私たちがそれを持っていない場合,我々はまた,設計し,それを生産するために新しい模具を作ることができます.ご参考に普通の模具を作るには 35~45日ほどかかります

3Q: サンプルを提供できますか? これらのサンプルは無料ですか?

A: はい,我々はテストのためにコンネクタの5〜10pcsの無料サンプルを提供します. しかし,あなたは送料を支払う必要があります.

4Q: 配達時間は?

A: ストック商品は1日以内に配達されます. オーダーメイド商品は5〜7日以内に配達されます.

5Q: 私の注文をどのように送りますか?

A: 小さいパッケージでは,DHL,FedEx,UPS,TNT,EMSなどのエキスプレスで送ってください.それはドアツードアサービスです.大きなパッケージでは,空中または海で送ることができます.私たちは標準輸出箱を使用します.配送中に発生した製品の損傷については,我々は責任を負います..

6Q: どんな支払いを受けますか? 人民幣で支払えますか?

A: T/T (送金),Western Union,PayPal は受け付けます.請求書と同じ金額を受け取れるようにしてください.そして人民元で支払えます.問題ありません.

7Q: あなたの会社の品質管理はどうですか?

A: 厳格にISO9001,IQC,OQC,IPQC,QAに従います. 私たちの品質部門の10%を占めています. すべての製品はCCDによってテストされます.

8Q:すべての商品の価格リストが必要です.価格リストはありますか?

A: すべての商品の価格リストはありません. 商品がたくさんあるので, リストにすべての価格を記載することは不可能です.材料のコストや量によって常に価格が変化しています詳細と価格リストをあなたに提供します. 詳細は,すべての商品のリストを入力してください.

9Q: あなたはカスタマイズされた製品とカスタマイズされたパッケージングを作ることができますか?

A: そうです.私たちは多くのカスタマイズした

顧客のために製品 (主にワイヤーハーネス). パーソナライズされた梱包について,私たちはあなたのロゴや他の情報をパッケージに付けるために問題はありません.追加費用がかかります..

10Q:どんな証明書を持っていますか?

A:CE,CQC,UL,ISO9001,ISO14001,IATF16949,ISO45001,QC080000など
