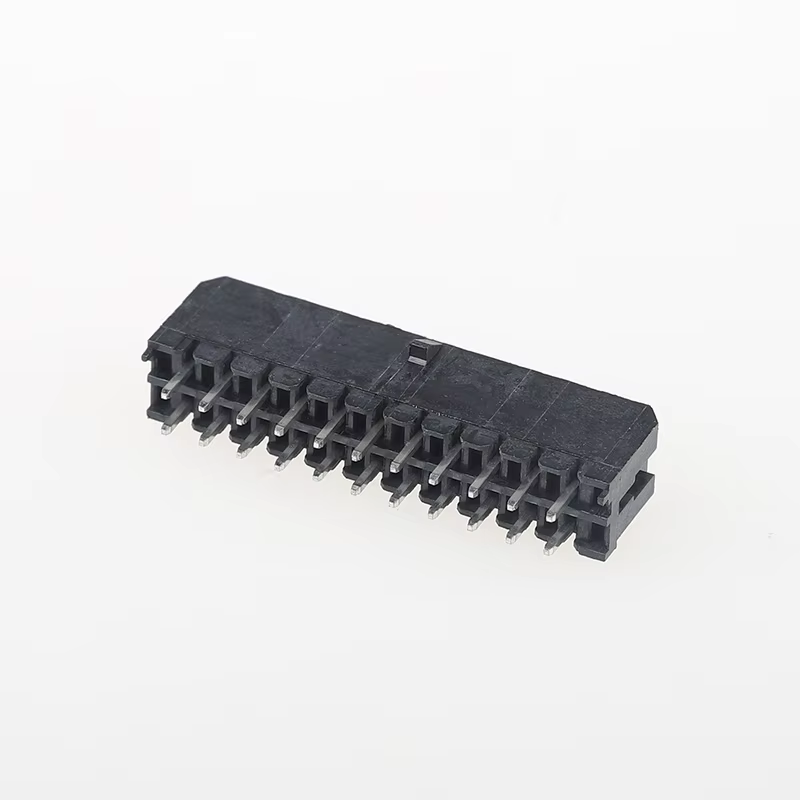

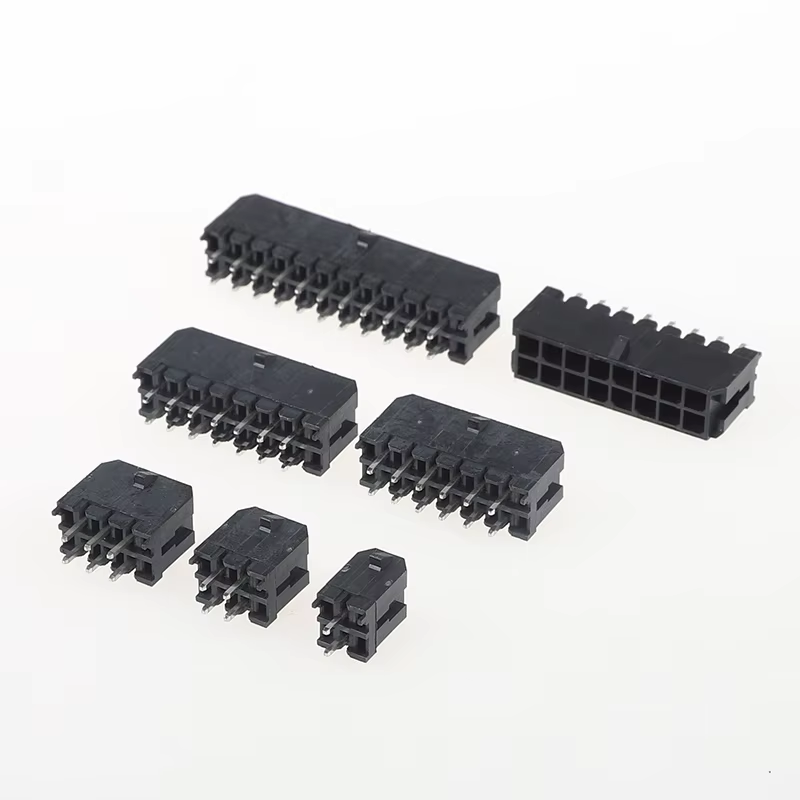

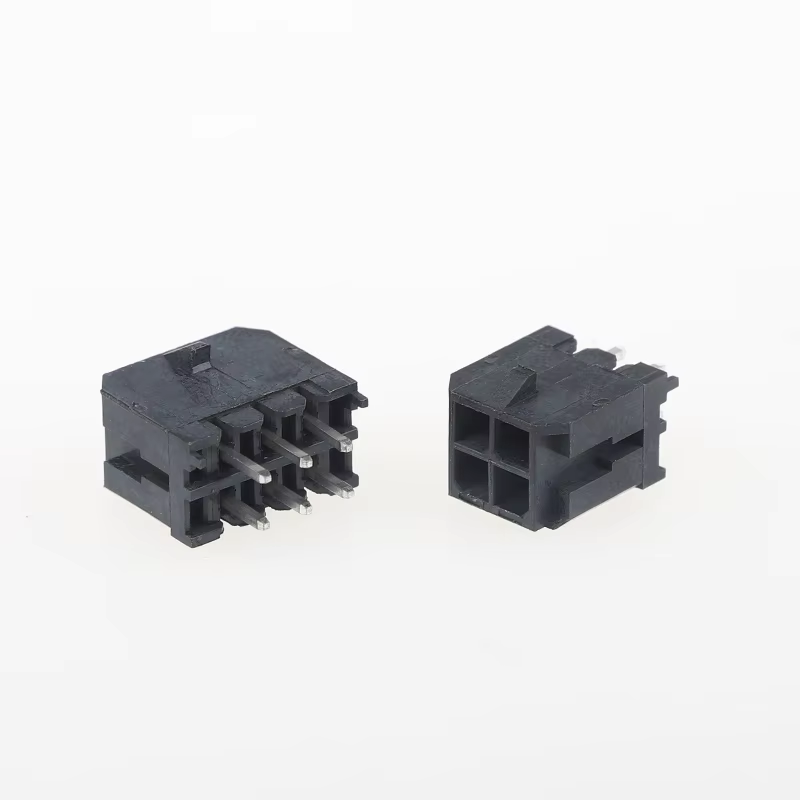

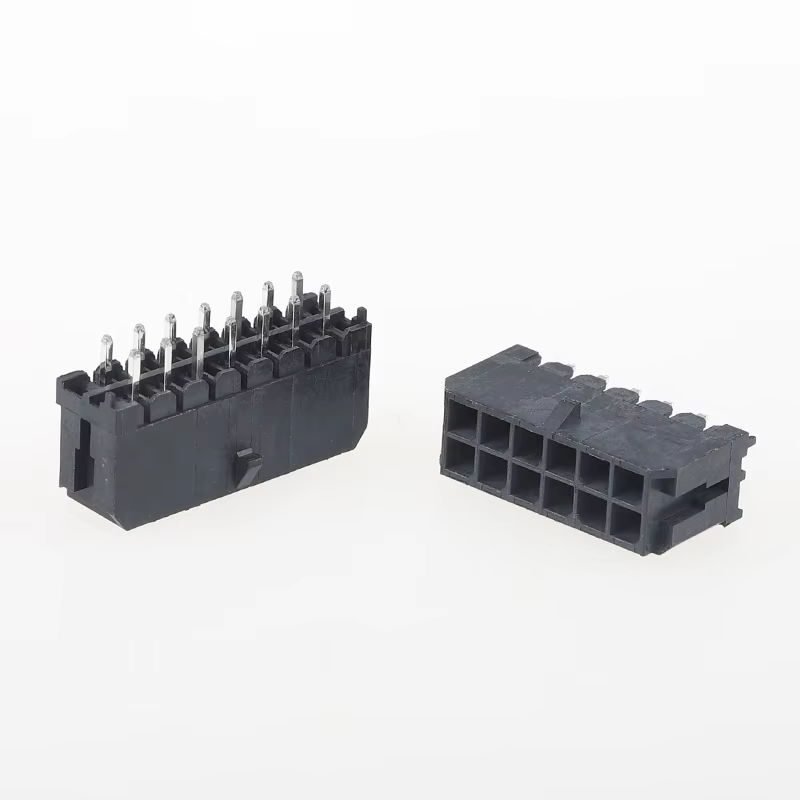

MX3.0 コネクタ 小型5557 ∙ 43045シリーズ 双列直線ピンヘッダー (3.0mmピッチ)

MX3.0 コネクタ 小型 5557 | 43045 シリーズ ダブルロウ ストレートピンヘッダー (3.0 mm ピッチ)

製品ハイライト

✅ 3.0 mm コンパクト デュアルロウ ワイヤー・トゥ・ボード ヘッダー、Molex 43045 シリーズ (小型 5557 / MX3.0) とフォームフィット互換
✅ 電源と信号伝送の両方をサポート、コンパクトで高密度な設計のために回路あたり最大 8.5 A
✅ ポジティブラッチと極性キーにより、誤嵌合と振動による意図しない切断を防止
✅ UL94V-0 高温ハウジング、ウェーブおよびリフローはんだ付けプロセスに対応
✅ 幅広い回路数 2～24 ポジション、安定供給、Molex 43045 シリーズのコスト効率の高いドロップイン代替品

技術仕様

一般機械的パラメータ

材料および電気的特性

環境およびはんだ付けガイド

製品の特徴

1. ダブルロウ 3.0 mm ピッチ、垂直ストレートスルーホール構造、ピン保護用シールドハウジング
2. 内蔵極性キーとポジティブロッキング機構：誤挿入防止、衝撃・振動による抜け落ち防止
3. 高温 LCP / PA66 UL94V-0 ハウジング、最大 265 ℃ のピーク温度のはんだ付け熱応力に耐える
4. マットスズめっきの真鍮コンタクト、低接触抵抗、安定した電源・信号性能
5. 厳格な共平面度制御により、一貫したスルーホールはんだ付け性能を実現
6. フルレンジ回路オプション：2～24 ポジション、混合電圧電源・信号ループをサポート
7. 43025 シリーズ レセプタクル ハウジングおよび対応する圧着端子と嵌合、完全モジュラーハーネスアセンブリ

顧客選択ガイド

1. 正確な回路数 (2～24P) を確認してください。チャンネル数を過剰または過小に指定しないでください。
2. 実際の動作電流をピンあたり定義してください：高温環境 (> 85 ℃) の場合は、30～40 % の電流ディレーティングを適用してください。
3. 基板厚さを確認してください：このヘッダーは標準の 1.6 mm 基板用です。非標準基板厚さの場合は、カスタムピン長が必要です。
4. 嵌合ハウジングを確認してください：43025 シリーズ互換レセプタクルハウジングおよび対応する圧着端子とペアにする必要があります。
5. 電線ゲージの選択：高電流ループの場合は AWG 18～22。純粋な信号回路の場合は AWG 24～30。撚り線のみ。単線は推奨されません。
6. 環境条件：デバイスが重度の振動または高湿度下で動作する場合は、大量生産前に機械的保持力と熱ディレーティングを検証してください。
7. Molex 代替プロジェクトの場合：正式なプロジェクト切り替え前に、嵌合チェック、はんだテスト、環境検証を実施してください。
