ウェハハウジング端子

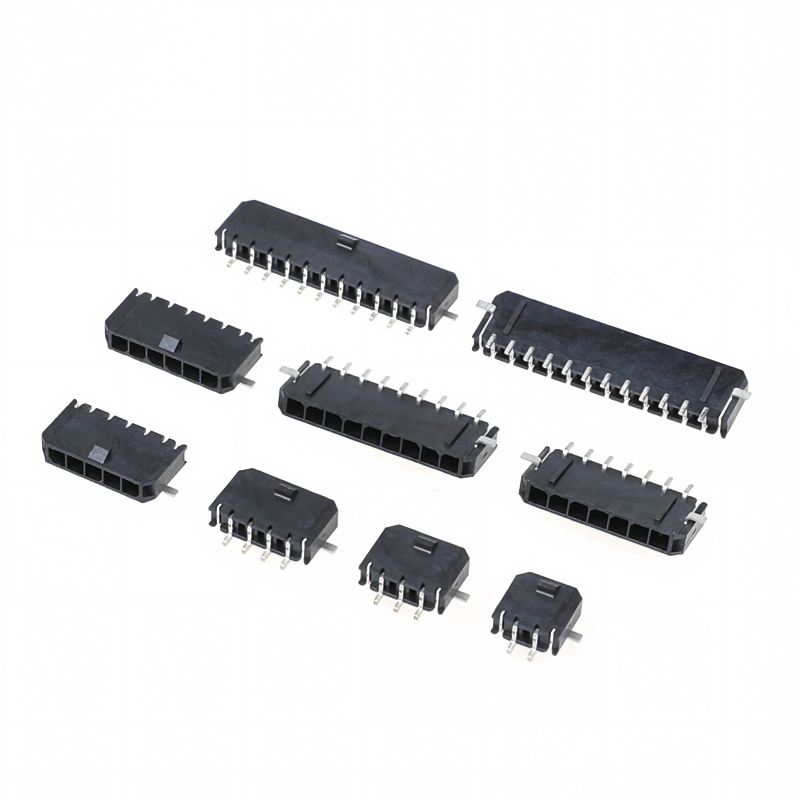

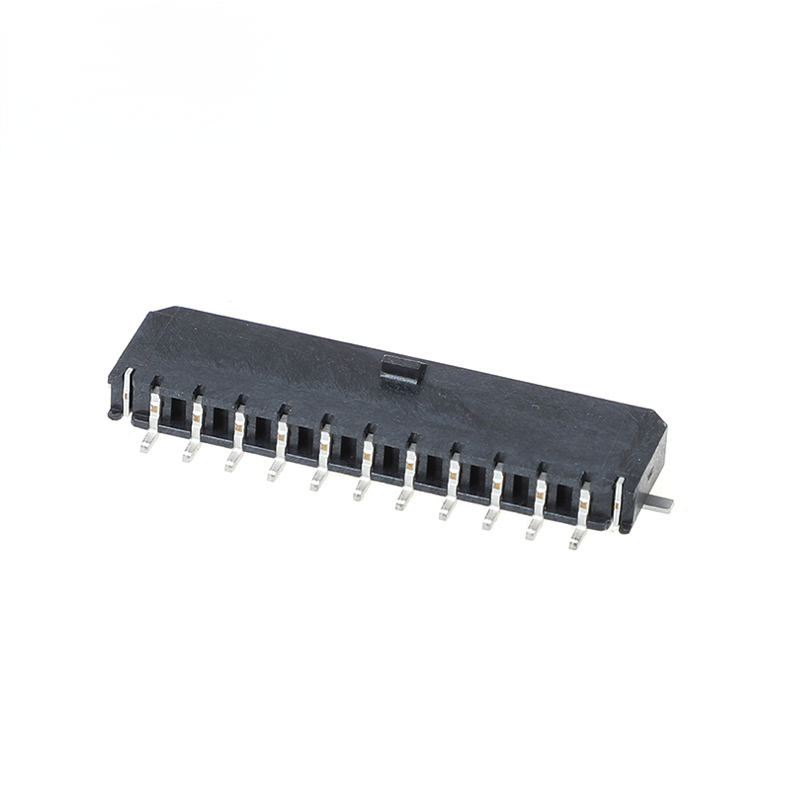

MX 3.0mmピッチ水平単列自動車コネクタ 5557 2P‐12P (MOLEX 43650を代用)
製品 ハイライト
テクニカル仕様
一般的な機械パラメータ
| ポイント | 仕様 |
|---|---|
| ピッチ | 3. 00 mm |
| 位置範囲 | 2 ‐ 12 P,単列 |
| オリエンテーション | 水平/直角 |
| 交尾 サイクル | ≥30サイクル |
| 推奨されたPCB厚さ | 1.6mm |
| マウントタイプ | 透孔/SMDテープ・アンド・ロール |
| 住宅の色 | ブラック |
| ロック | 偏光化した防プラグシールド,PCB保持ピグ |
材料と電気特性
| ポイント | 仕様 |
|---|---|
| 住宅用材料 | 高温熱プラスチック UL94V-0 |
| 接触材料 | 青銅 |
| コンタクトプレート | マットチン/選択金塗装 選択可能 |
| 定位電流 | ピンあたり最大8.5A (ワイヤ計と温度値によって異なります) |
| 定位電圧 | 600V AC/DC |
| 接触抵抗 | ≤ 15 mΩ |
| 断熱抵抗 | ≥ 1000 MΩ |
| 電圧に耐える | 1500V AC 1分 |
| 適用されるワイヤ AWG | 20〜30 AWG |
環境と溶接ガイド
| ポイント | 仕様 |
|---|---|
| 動作温度 | −40 °C ~ +125 °C |
| 貯蔵温度 | −45 °C ~ +130 °C |
| 振動抵抗 | 自動車用ハーネスの振動に関する一般的要件を満たす |
| SMT リフロー プロフィール | ピーク温度 ≤260 °C,全露出 ≤10 s |
| 孔を貫く溶接 | 波溶接最大260 °C,5 秒間の保持時間 |
| 準拠性 | RoHS 2 について0REACH SVHC 低ハロゲン 選択可能 |
製品の特徴
1MOLEX 43650 シリーズ Micro‐Fit 3.0 交配端末とハウジングと互換性 100% 交配
2垂直PCBスペースを節約する
3高温耐性のある熱塑料のホイジング,自動車級要件に適した光線
4極化された包帯は,不適合を防止する. 精密な組立のために,内蔵されたPCB位置付けピグ
5. 青銅接触 青銅/金塗装オプション,低接触抵抗,抗振動接触保持
6. 穴を通る/SMTマウントをサポートする;自動挿入のために利用可能なテープとロールの梱包
7RoHS,REACH SVHC に準拠;要求に応じて低ハロゲン材料のオプションが利用可能
1MOLEX 43650 のドロップイン代替品で,デュアル・ソーシングの再設計コストをなくす
2厳格な次元容量制御,安定した正規力,マイクロ振動断絶リスクを回避
3. 自動車用品に適した原材料のバッチ追跡性,高度な信頼性のあるプロジェクトに適している
4柔軟なオプション:チーン/ゴールドプレート,透孔/SMT,テープ・ロール/トレイパッキング
5. 標準的なポジションのための短いリードタイム,小批量プロトタイプと大量注文をサポート
6. 全セットのサポートターミナルとクリップハウジングは,ワンストップハーネスソリューションとして利用可能
1確認位置数:2-12P,元のMOLEX 43650位置番号に一致します
2. 設置スタイルを選択: 強い機械的な保持のための穴を介して; 高速SMT組立のためのSMTテープロール
3塗装選択: 一般コストの信号回路のためのチン塗装; 高振動/長寿命サイクルシナリオのための金塗装
4チェックワイヤゲージ: 20−30 AWG;実際の電流は温度低下曲線を適用する必要があります.
5異なるベンダーの端末を混ぜると,コンタクト性能が低下する可能性があります.
6自動車プロジェクトでは: 量産前に材料証明書,CPK報告書,コンプライアンス文書を要求
