Name: 1.2mm バッテリーソケット ゴムシェル端子付き | Molex 78171 / 78172 代替品
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: ウェハハウジング端子
Price: 4.01 USD
Availability: InStock

家へ > 製品 > ウエファー箱のコネクター >

1.2mm バッテリーソケットゴムシェル端子付き | Molex 78171 / 78172 代替品

1.2mm バッテリーソケットゴムシェル付き

端子付きワイヤーボックスコネクタ

Molex 78172 代替バッテリーソケット

起源の場所:

中国

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

モデル番号:

ウェハハウジング端子

連絡ください

引金を求めてください

1.2mm バッテリーソケットゴムシェル端子付き | Molex 78171 / 78172 代替品

製品詳細

耐久性:

高い

接続タイプ:

スナップオン

終端スタイル:

半田

接触:

真鍮に金メッキを施した50U以上

温度範囲:

-40〜85度摂氏

メッキ:

Tin plating

ハイライト:

1.2mm バッテリーソケットゴムシェル付き

端子付きワイヤーボックスコネクタ

Molex 78172 代替バッテリーソケット

支払いと配送条件

最小注文数量

1000個

価格

Negotiable Price

パッケージの詳細

内部パッケージ: リール;外パッケージ: カートンのリール

受渡し時間

5～7日

支払条件

L/C、T/T、ペイヤル

供給の能力

3KK個

モレックス 43045 マイクロフィット 3.0mm R/A 女性男性ピンヘッダー MX3.0 PCBコネクタ

最高の価格を入手する

Molex 43025 Micro‑Fit 3.0MM R/A SMT メスワイパーコネクタ (MX3.0シリーズ)

最高の価格を入手する

Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 クリップ垂直・右角男性用ウェーファーハウジング 2510 PCBコネクタ

最高の価格を入手する

MX 1.5mm ピッチ垂直 SMT ヘッダ

最高の価格を入手する

連絡ください

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

今連絡してください

製品説明

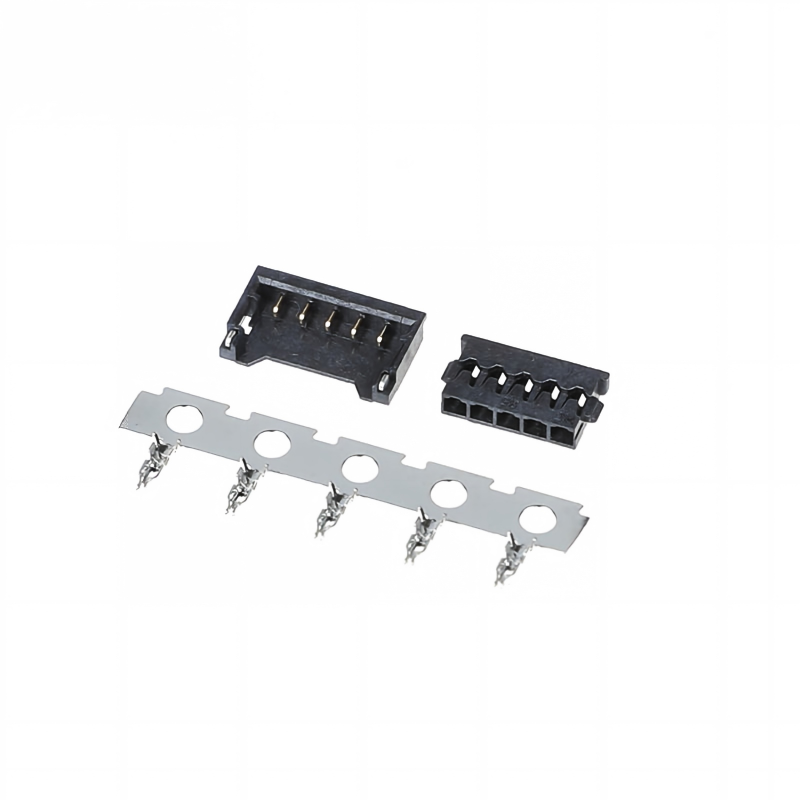

1.2mm バッテリーソケットゴムシェル端末 Molex 78171 / 78172 代替品

製品ハイライト

モレックス Pico-EZmate 78171 & 78172シリーズの直接ドロップイン代替品,1.2mmピッチワイヤー・トゥ・ボードバッテリーソケット.完全に互換性のあるフットプリント,クリップ端末&ペアリングインターフェイス.リポリマー電池の接続のためのコスト効率の良い第2の源SMTのピック・アンド・プレイス・フレンドリーで RoHS対応

テクニカル仕様

一般的な機械パラメータ

ポイント	仕様
ピッチ	1.2mm (0.047")
回路の範囲	2‐7 ポジション
交尾型	垂直線から板へ
交尾した高さ	1.55~1.65mm
終了・ヘッダー	SMT 表面固定装置
終了容器	クリップターミナル
適用されるワイヤ計	30‐28 AWG
ハウジングの色	ブラック
交尾サイクル	最低30サイクル

材料と電気特性

ポイント	仕様
ハウジング素材	高温耐性のある熱塑料
端末材料	銅・ニッケル・シリコン合金/リンゴ
コンタクトプレート	青銅/ニッケル上の金 (オプション)
ピンあたり電流量	1.5A (AC/DC)
定数電圧	50V AC/DC
最大接触抵抗	≤20 mΩ
最小隔熱抵抗	≥100 MΩ
電圧に耐える	500V AC / 1分

環境と溶接ガイド

ポイント	仕様
動作温度範囲	-40 °C ~ +105 °C
準拠性	RoHS,REACH SVHC に準拠する
SMT溶接プロファイル	標準のSMTリフロープロファイルに従って;ピーク温度 ≤260 °C,持続時間 ≤10s
処理に関するメモ	リフローと組み立て中に機械的なショック/ケーブルを引っ張るのを避ける.端末を過剰に絞らない
保存	乾燥倉庫,SMTの設置前に高湿度暴露を避ける

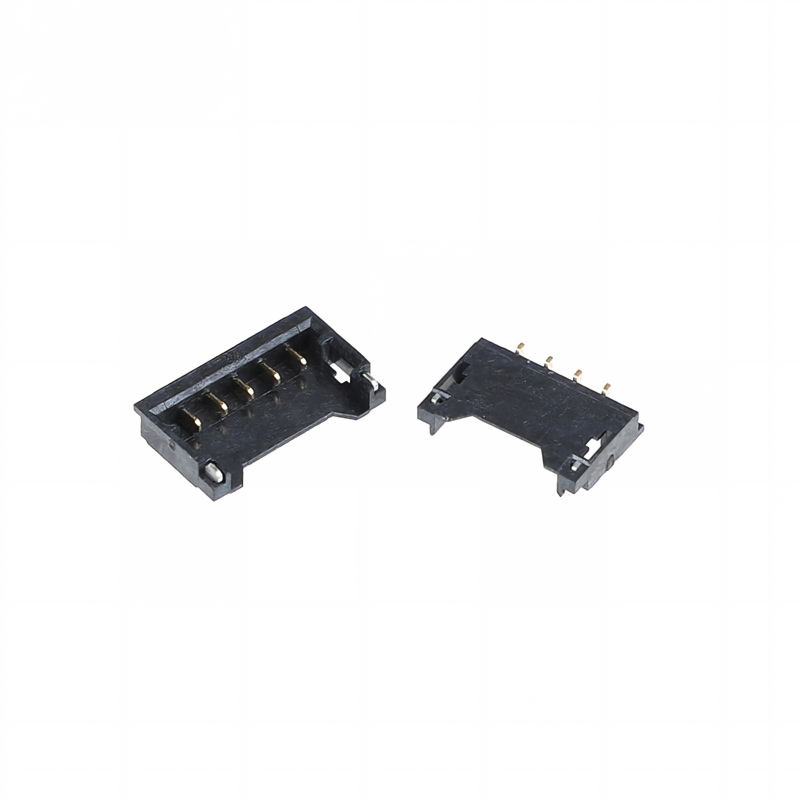

1.2mm バッテリーソケットゴムシェル端子付き | Molex 78171 / 78172 代替品

製品の特徴

1.2mmのピッチ,単列,垂直交配,交配の高さ1.55~1.65mmの低プロファイル設計
偏光鍵は,不適切な交配を防止し,逆挿入損傷を避けるために組み込まれています
安定した固定,振動抵抗,ケーブル引き出すための摩擦ロックハウジング
オープン・トップヘッダ設計は,自動SMTピック・アンド・ポジション組成をサポートする
30‐28 AWG超細線用コンパクトバッテリーハーネス用クリップ端末
低接触抵抗と抗酸化のための金付接触オプション
大量のSMTの大量生産のためのテープとロールの包装
モレックス 78171 / 78172 シリーズの 100% 形式・フィット・機能の代替品

製品の利点

直接のドロップイン交換: オリジナルのMolex 78171 /78172設計にはPCBの変更は必要ありません.
費用の最適化: 競争力のある価格とオリジナルブランド,安定した大量供給能力
組み立てに適した: SMTテープ・ロール・パッキング,偏振防止,組立欠陥率を減らす
信頼性の高いバッテリー接続: 低接触抵抗,抗振動ロック構造,安定した電源伝送
柔軟なオプション: 複数のピン数,スチール/ゴールドプラチオプション,カスタムケーブルハーネスサービスをサポート
短時間: スタンダード部品在庫,検証可能なサンプル

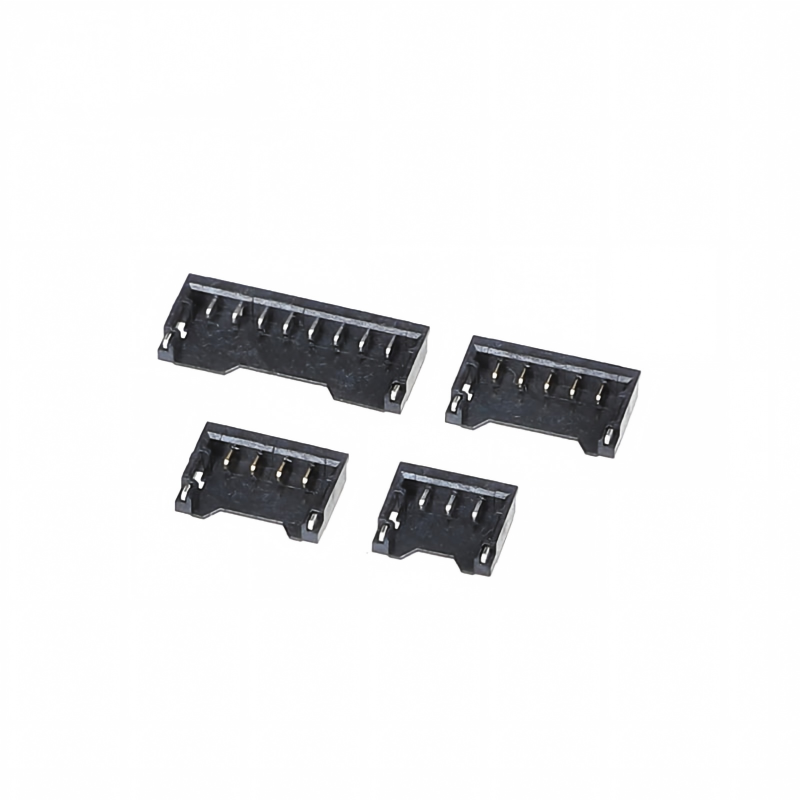

1.2mm バッテリーソケットゴムシェル端子付き | Molex 78171 / 78172 代替品

適用する

ウェアラブルデバイスとスマートポータブル電子機器
IoTセンサーとスマートホーム用の小型家電
リポリマー電池パックと電池管理モジュール
手持ちの医療用携帯機器
消費者の小型電動装置
携帯試験・測定器具

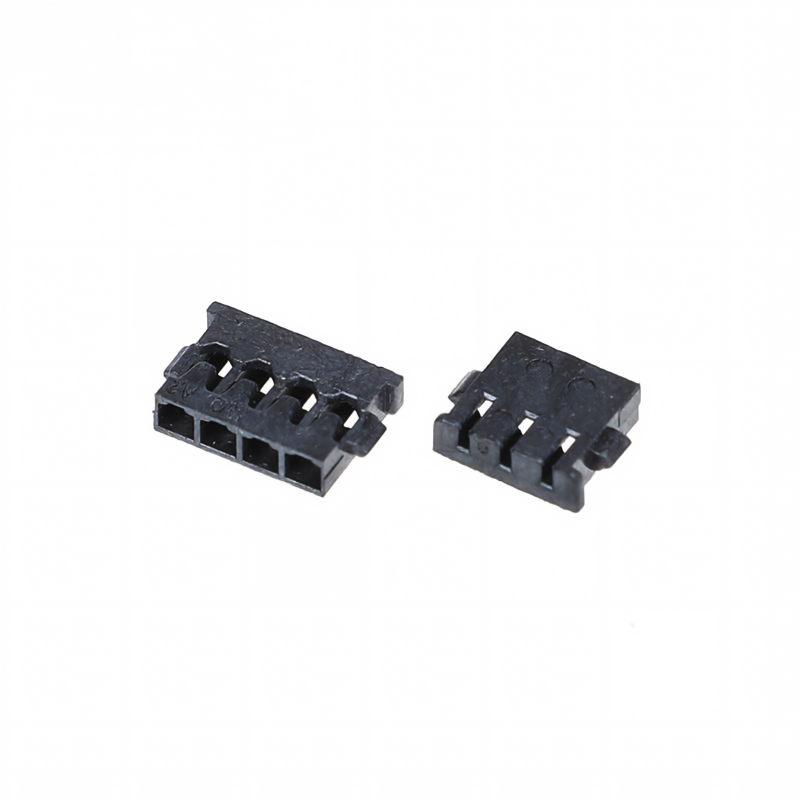

1.2mm バッテリーソケットゴムシェル端子付き | Molex 78171 / 78172 代替品

顧客選択ガイド

ピン数を確認する: 2〜7ポジション,電池信号と電源回路の要件に一致する
ワイヤゲージチェック:厳格に30-28AWGワイヤを使用します. オーバーサイズワイヤが悪いcrimpingを引き起こす
塗装選択:高振動/長寿命装置に黄金塗装が好ましい.コストに敏感な消費製品にチン塗装
組立条件:SMT再流温 ≤260 °Cを確認します.ヘッダはSMTタイプで,容器はワイヤに固定されています.
検証の提案: マス・オーダー前に我々のサンプルでペアリングテスト,振動テスト,接触抵抗テストを実行
第二の情報源の注: 混合供給プロジェクトのためのオリジナルモレックス 78171 / 78172シリーズと互換可能

よくある質問

1Q: カタログはありますか? すべての商品を確認するためにカタログを送信できますか?

A: はい,オンラインで連絡したり,メールでカタログを入手したりできます.

2Q:私はあなたのカタログで製品を見つけることができないログ,この製品を作ってくれないか?

A: 私たちのカタログは,私たちの製品のほとんどを示していますが,すべてではありません. ただ,あなたが必要とする製品と,あなたが望む数を知らせてください. もし私たちがそれを持っていない場合,我々はまた,設計し,それを生産するために新しい模具を作ることができます.ご参考に普通の模具を作るには 35~45日ほどかかります

3Q: サンプルを提供できますか? これらのサンプルは無料ですか?

A: はい,我々はテストのためにコンネクタの5〜10pcsの無料サンプルを提供します. しかし,あなたは送料を支払う必要があります.

4Q: 配達時間は?

A: ストック商品は1日以内に配達されます. オーダーメイド商品は5〜7日以内に配達されます.

5Q: 私の注文をどのように送りますか?

A: 小さいパッケージでは,DHL,FedEx,UPS,TNT,EMSなどのエキスプレスで送ってください.それはドアツードアサービスです.大きなパッケージでは,空中または海で送ることができます.私たちは標準輸出箱を使用します.配送中に発生した製品の損傷については,我々は責任を負います..

6Q: どんな支払いを受けますか? 人民幣で支払えますか?

A: T/T (送金),Western Union,PayPal は受け付けます.請求書と同じ金額を受け取れるようにしてください.そして人民元で支払えます.問題ありません.

7Q: あなたの会社の品質管理はどうですか?

A: 厳格にISO9001,IQC,OQC,IPQC,QAに従います. 私たちの品質部門の10%を占めています. すべての製品はCCDによってテストされます.

8Q:すべての商品の価格リストが必要です.価格リストはありますか?

A: すべての商品の価格リストはありません. 商品がたくさんあるので, リストにすべての価格を記載することは不可能です.材料のコストや量によって常に価格が変化しています詳細と価格リストをあなたに提供します. 詳細は,すべての商品のリストを入力してください.

9Q: あなたはカスタマイズされた製品とカスタマイズされたパッケージングを作ることができますか?

A: そうです.私たちは多くのカスタマイズした

顧客のために製品 (主にワイヤーハーネス). パーソナライズされた梱包について,私たちはあなたのロゴや他の情報をパッケージに付けるために問題はありません.追加費用がかかります..

10Q:どんな証明書を持っていますか?

A:CE,CQC,UL,ISO9001,ISO14001,IATF16949,ISO45001,QC080000など
