Name: 5557 垂直3.0MMピッチコネクタ 双列4P-24P
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: ウェハハウジング端子
Price: 4.01 USD
Availability: InStock

家へ > 製品 > ウエファー箱のコネクター >

5557 垂直3.0MMピッチコネクタ双列4P-24P

5557 垂直のウエファーボックス接続器

3.0mmピッチの二列接続器

4P-24Pのウエファーボックス接続器

起源の場所:

中国

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

モデル番号:

ウェハハウジング端子

連絡ください

引金を求めてください

製品詳細

耐久性:

高い

接続タイプ:

スナップオン

終端スタイル:

半田

接触:

真鍮に金メッキを施した50U以上

温度範囲:

-40〜85度摂氏

メッキ:

Tin plating

ハイライト:

5557 垂直のウエファーボックス接続器

3.0mmピッチの二列接続器

4P-24Pのウエファーボックス接続器

支払いと配送条件

最小注文数量

1000個

価格

Negotiable Price

パッケージの詳細

内部パッケージ: リール;外パッケージ: カートンのリール

受渡し時間

5～7日

支払条件

L/C、T/T、ペイヤル

供給の能力

3KK個

モレックス 43045 マイクロフィット 3.0mm R/A 女性男性ピンヘッダー MX3.0 PCBコネクタ

最高の価格を入手する

Molex 43025 Micro‑Fit 3.0MM R/A SMT メスワイパーコネクタ (MX3.0シリーズ)

最高の価格を入手する

Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 クリップ垂直・右角男性用ウェーファーハウジング 2510 PCBコネクタ

最高の価格を入手する

MX 1.5mm ピッチ垂直 SMT ヘッダ

最高の価格を入手する

連絡ください

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

今連絡してください

製品説明

5557 垂直 3.0MM ピッチコネクタダブルロウ 4P-24P Molex コネクタ 43045 ハーネスワイヤコネクタ代替

製品ハイライト

Molex 43045 Micro-Fit 3.0 シリーズの直接ドロップイン交換品
垂直ダブルロウ3.0 mm ピッチ、フルレンジ: 4P-24P ポジション
電源および低速信号用のワイヤ・トゥ・ボード・ソリューション、コンタクトあたり 5A 定格
極性ロックハウジング、誤挿入防止、高温 UL94-V0 ハウジング。
カスタムハーネスアセンブリ、テープ・リール / バルク梱包、OEM & ODM 対応

技術仕様

一般機械パラメータ

項目	仕様
コネクタタイプ	ワイヤ・トゥ・ボード、垂直スルーホールヘッダー
ピッチ	3.00 mm (0.118 インチ)
配列	ダブルロウ
ポジション範囲	4P,6P,8P,10P,12P,14P,16P,18P,20P,22P,24P
嵌合サイクル	最小 30 サイクル
取り付けスタイル	PCB 用垂直スルーホール
極性	あり、誤挿入防止
ロック機構	ポジティブハウジングロック

材料および電気的特性

項目	仕様
ハウジング材質	ナイロン 66 / LCP、UL94-V0 難燃性
端子材質	リン青銅
標準メッキ	ニッケル上の錫。コンタクトエリアは金メッキオプション
定格電流	コンタクトあたり 5 A (AWG 20-24 ワイヤ)
定格電圧	250 V AC / DC
最大耐電圧	1500 V AC / 1 分、破壊なし
接触抵抗	≤ 20 mΩ 最大
絶縁抵抗	≥ 1000 MΩ @500V DC
適用ワイヤ	AWG 28 ～ AWG 20 より線銅線

環境およびはんだ付けガイド

項目	仕様
動作温度	-40 °C ～ +105 °C
はんだ付けプロセス	鉛フリースルーホールはんだ付け。ピーク温度 ≤ 260 °C、30 秒最大露光、3 サイクル最大
保管条件	温度: -10～40℃、湿度 40～70%RH。腐食性ガスを避ける
コンプライアンス	RoHS-2.0 準拠

製品の特徴

垂直ダブルロウヘッダー、3.0 mm センターピッチ、4P-24P の全範囲をカバー
極性ハウジング + ポジティブロックラッチ: 逆嵌合防止、衝撃環境下での振動防止、切断防止
高温 UL94-V0 絶縁材、鉛フリーリフローはんだ付けプロセスに適しています
リン青銅コンタクト端子。標準は錫メッキ、過酷な環境要件には金メッキオプション。Made-in-Ch...
幅広いワイヤゲージに対応: AWG 28-20 より線、ハーネス圧着アセンブリ用
Molex 43045 シリーズとのドロップイン機械的互換性、PCB フットプリントの変更不要
複数の梱包オプション: バルクバッグ、トレイ、テープ・アンド・リール (SMT / 自動挿入生産用)

製品の利点

サプライチェーンリスクの低減: Molex 43045 のドロップイン代替品、リードタイムの長期化と部品不足のリスクを解消、PCB 再設計不要。
コスト最適化された BOM: 元ブランドと同等の機械的・電気的性能、大量生産向けの競争力のある単価。
堅牢な耐振動性能: ポジティブロックラッチ設計、振動しやすい機器に安定した接続を提供。
柔軟なカスタマイズ: 金メッキ端子、カスタムピン数、完成ワイヤハーネスアセンブリ、生産ライン向けの複数の梱包モード。
厳格な入出荷 QC: 100% 寸法および電気サンプリングテスト。プロジェクト認定のための塩水噴霧、温度サイクル検証が可能。
迅速な技術サポート: データシート、2D 図面、顧客プロトタイプ検証用のサンプルサポート。

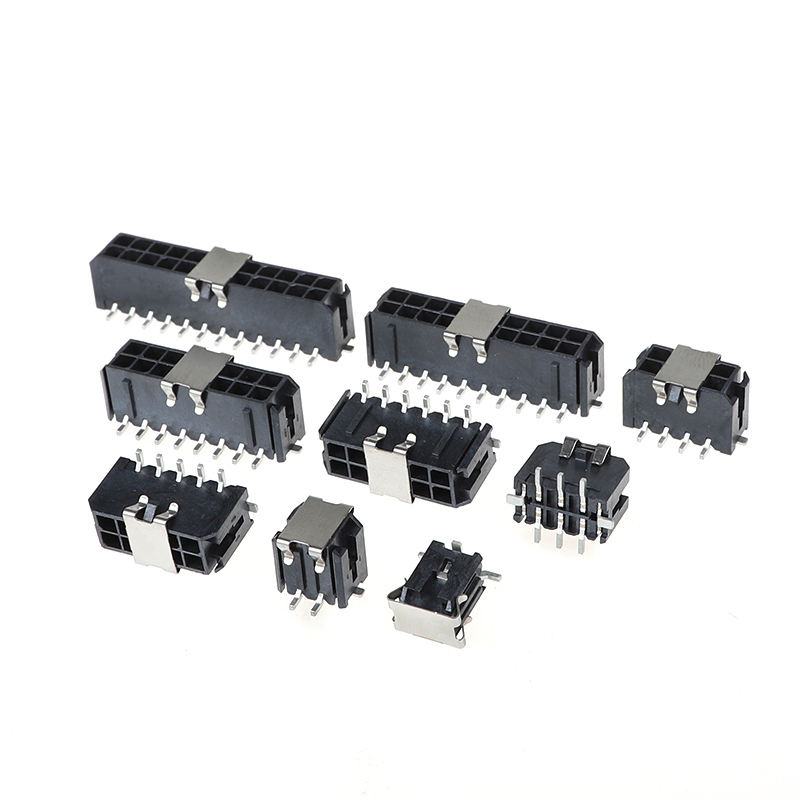

5557 垂直3.0MMピッチコネクタ双列4P-24P

アプリケーション

産業オートメーション: PLC、サーボドライブ、センサーハーネス、産業用電源モジュール
民生用電子機器: 電源ユニット、家電製品、ファン・モーター制御
LED & 照明システム: LED ドライバーボード、スマート照明電源・信号接続
セキュリティ・監視: カメラ電源ボード、アクセス制御機器
医療補助機器: 非クリティカルな信号・電源相互接続
新エネルギー低電圧アセンブリ: BMS 補助信号、バッテリーパック内部配線
ロボット・ドローン: コンパクトな電源分配ボード内部ワイヤ・トゥ・PCB リンク

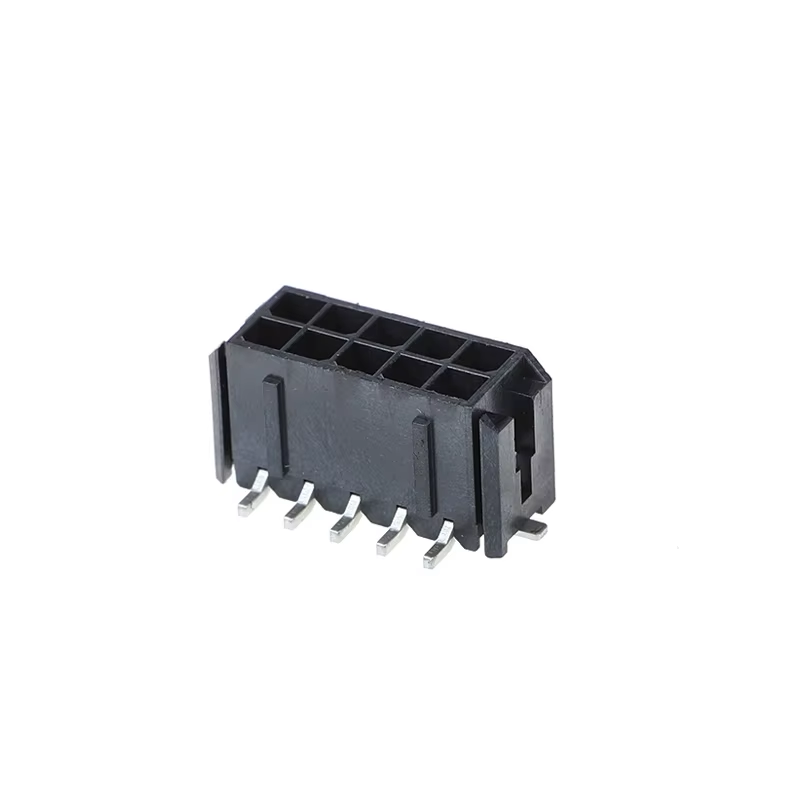

5557 垂直3.0MMピッチコネクタ双列4P-24P

FAQ

1. Q: カタログはありますか？すべての製品を確認するためにカタログを送ってもらえますか？

A: はい、オンラインでお問い合わせいただくか、E メールを送信してカタログを入手してください。

2. Q: カタログに製品が見つかりません。この製品を作ってもらえますか？A: カタログにはほとんどの製品が掲載されていますが、すべてではありません。必要な製品と数量をお知らせください。もし在庫がない場合でも、新しい金型を設計・製作して生産することも可能です。参考までに、通常の金型製作には約 35～45 日かかります。

3. Q: サンプルを提供してもらえますか？これらのサンプルは無料ですか？

A: はい、テスト用にコネクタの無料サンプルを 5～10 個提供しています。ただし、送料はお客様にご負担いただきます。

4. Q: 納期はどうですか？

A: 在庫品は 1 日以内に発送します。カスタム品は 5～7 日以内に発送します。

5. Q: 注文の発送はどうなりますか？

A: 小包の場合は、DHL、FedEx、UPS、TNT、EMS などのエクスプレスで発送します。これはドア・ツー・ドア・サービスです。大きな荷物の場合は、航空便または船便で発送できます。標準的な輸出用カートンを使用します。配送中の製品の破損については、当社が責任を負います。

6. Q: どのような支払い方法を受け付けますか？RMB で支払えますか？

A: T/T (銀行振込)、Western Union、PayPal を受け付けています。請求書と同じ金額が当社に届くようにしてください。RMB での支払いも可能です。問題ありません。

7. Q: 御社の品質管理はどうですか？

A: ISO9001 を厳守しています。品質部門の 10% は IQC、OQC、IPQC、QA が占めています。すべての製品は CCD でテストされます。

8. Q: すべての製品の価格表が必要です。価格表はありますか？

A: すべての製品の価格表はありません。製品数が非常に多いため、すべての価格をリストに記載することは不可能であり、材料費や数量によって価格は常に変動しています。必要なすべてのアイテムのリストをいただければ、一つ一つ慎重に確認し、仕様と価格リストを提供します。

9. Q: カスタム製品とカスタム梱包はできますか？

A: はい。以前にも多くのお客様にカスタム製品 (主にワイヤハーネス) を製作しました。カスタム梱包については、パッケージにロゴやその他の情報を記載することは問題ありません。ただし、追加費用が発生することにご注意ください。

10. Q: どのような認証を持っていますか？

A: CE、CQC、UL、ISO9001、ISO14001、IATF16949、ISO45001、QC080000 など。
