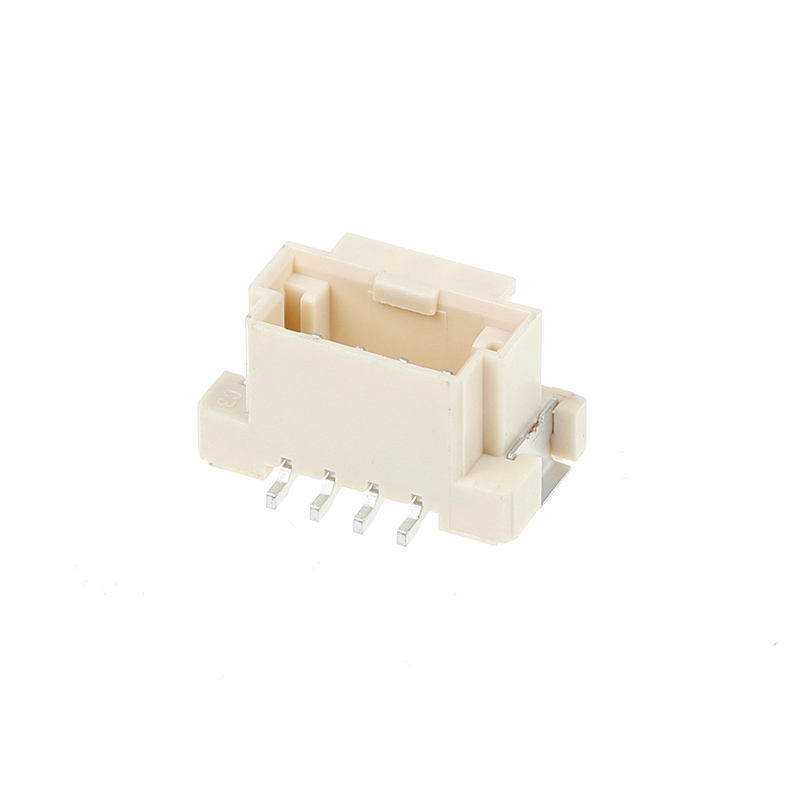

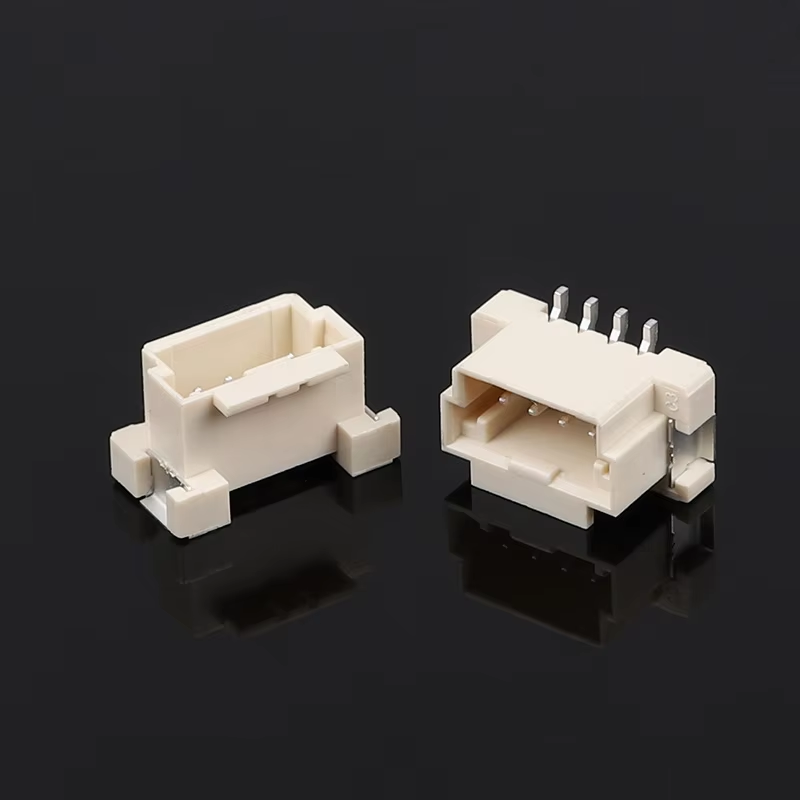

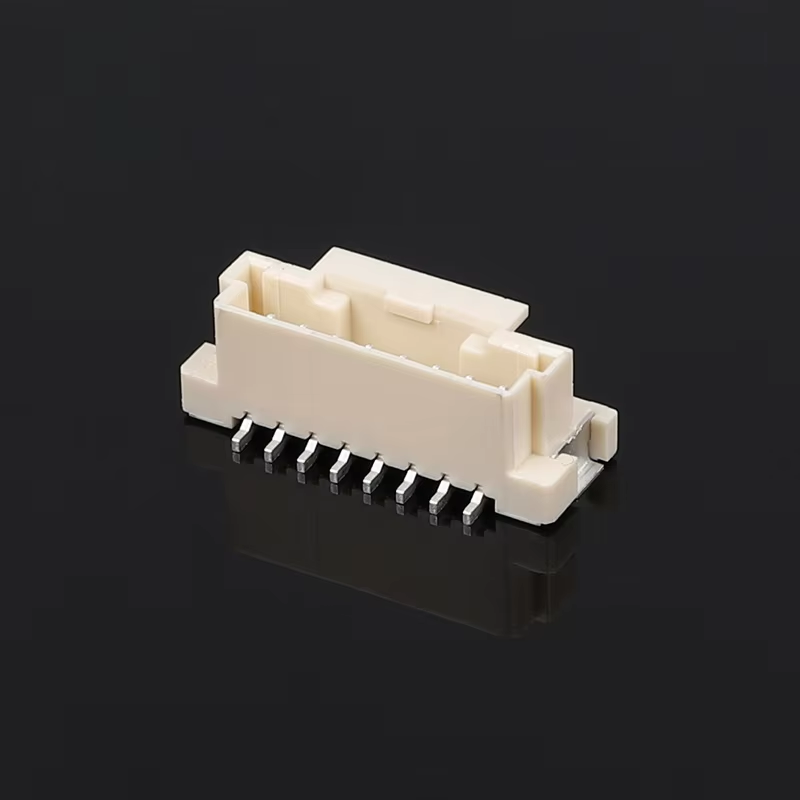

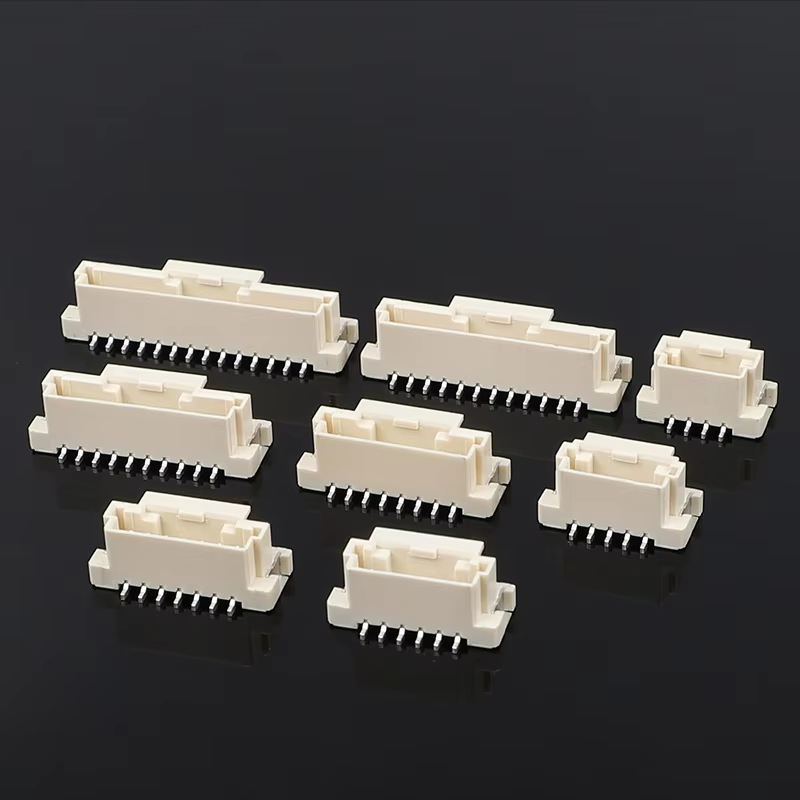

MX2.0mm ピッチ 垂直ヘッダー ワイヤー対基板 メスコネクタ バックル付き

MX2.0mm ピッチ 垂直ヘッダー ワイヤー対基板 メスコネクタ バックル付き

MX2.0mm ピッチ 垂直ヘッダーコネクタ

ワイヤー対基板 メスコネクタ バックル付き

ウェハーボックス 垂直ヘッダーコネクタ

起源の場所:

中国

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

モデル番号:

ウェハハウジング端子

連絡 ください
引金 を 求め て ください
MX2.0mm ピッチ 垂直ヘッダー ワイヤー対基板 メスコネクタ バックル付き MX2.0mm ピッチ 垂直ヘッダー ワイヤー対基板 メスコネクタ バックル付き MX2.0mm ピッチ 垂直ヘッダー ワイヤー対基板 メスコネクタ バックル付き MX2.0mm ピッチ 垂直ヘッダー ワイヤー対基板 メスコネクタ バックル付き
製品詳細
耐久性:
高い
接続タイプ:
スナップオン
終端スタイル:
半田
接触:
真鍮に金メッキを施した50U以上
温度範囲:
-40〜85度摂氏
メッキ:
Tin plating
ハイライト:

MX2.0mm ピッチ 垂直ヘッダーコネクタ

,

ワイヤー対基板 メスコネクタ バックル付き

,

ウェハーボックス 垂直ヘッダーコネクタ

支払いと配送条件
最小注文数量
1000個
価格
Negotiable Price
パッケージの詳細
内部パッケージ: リール;外パッケージ: カートンのリール
受渡し時間
5～7日
支払条件
L/C、T/T、ペイヤル
供給の能力
3KK個
関連製品
良い価格 モレックス 43045 マイクロフィット 3.0mm R/A 女性 男性ピンヘッダー MX3.0 PCBコネクタ オンライン

モレックス 43045 マイクロフィット 3.0mm R/A 女性 男性ピンヘッダー MX3.0 PCBコネクタ

最高 の 価格 を 入手 する
良い価格 Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ) オンライン

Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ)

最高 の 価格 を 入手 する
良い価格 Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 クリップ 垂直・右角 男性用ウェーファーハウジング 2510 PCBコネクタ オンライン

Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 クリップ 垂直・右角 男性用ウェーファーハウジング 2510 PCBコネクタ

最高 の 価格 を 入手 する
良い価格 MX 1.5mm ピッチ 垂直 SMT ヘッダ オンライン

MX 1.5mm ピッチ 垂直 SMT ヘッダ

最高 の 価格 を 入手 する
連絡 ください
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
今連絡してください
製品説明

MX2.0mm ピッチ垂直ヘッダー ワイヤー・トゥ・ボード 女性接続器



製品 ハイライト

  • 2.0 mm 傾斜の垂直線から板への女性容器 組み込み付加ロックブックル振動による断絶防止用
  • 単列設計,ピン数: 2P‐20P 構成可能,信号と低電源直流伝送の両方をサポート
  • UL94V-0 高温ホイスリング 透孔溶接対応 RoHS&REACH対応
  • 音響式クリックロック構造,手動のペアリング/デペアリングが簡単,偏振キーを用いて不適合を防ぐ
  • 主流2.0mmワイヤー・トゥ・ボードシリーズの費用対効果の高いドロップ・イン代替品,OEM/ODMカスタマイズをサポート



製品技術仕様


一般的な機械パラメータ

ポイント 仕様
ピッチ 2.0 mm
コネクタタイプ ワイヤー・トゥ・ボード 女性垂直ヘッダー (透孔)
ロック方法 固定ロックフックル (ロック)
ポジション数 2 ~ 20P,単列
交尾 サイクル ミニ. 300サイクル
保持力 ≥40N (完全交配状態)
解離力 8−25N
PCBマウントタイプ 透孔型DIP
PCB 厚さの推奨値 1.2〜1.6mm


材料と電気特性

ポイント 仕様
住宅用材料 ナイロン66 / PA9T,UL94V‐0
連絡先端末 リンゴ 銅
コンタクトプレート 標準:ニッケル上にスチール;オプション:黄金のフラッシュ
定位電流 2A 接触点ごとに
定位電圧 250V AC/DC
マックス ストレージに耐える 800V AC / 1分
接触抵抗 ≤30 mΩ 最大
断熱抵抗 ≥1000 MΩ 分
適正な線計 22‐30 AWG クリップワイヤ・ハーネス


環境と溶接ガイド

ポイント 仕様
動作温度 -25°C ~ +85°C
貯蔵温度 -40°C ~ +105°C
溶接プロセス 穴を通した波溶接
溶接温度と持続時間 最大260°C ≤5秒
準拠性 RoHS 2 について0REACH SVHC に準拠する

MX2.0mm ピッチ 垂直ヘッダー ワイヤー対基板 メスコネクタ バックル付き製品の特徴

  1. 整合された正鎖ブックル:完全にマップされたときに音響的な"クリック"フィードバック,振動環境で偶然の脱線を避ける
  2. 偏光化主要特徴: 手動または組立ラインの挿入中に逆の不適合を防止する
  3. ステンレス接触性能,低接触抵抗,良質の溶接性
  4. UL94V‐0 耐火隔熱材料,屋内用電子機器用の広い動作温度範囲
  5. 垂直設置は水平PCBスペースを節約する. シンプルなPCBレイアウト設計のための標準的な穴抜きピンレイアウト
  6. 幅広くピン数カバー 2P‐20P,カスタムピン長,塗装オプションと特別なハウジングカラーをサポート
  7. RoHS-REACH に準拠し,世界市場への輸出要件に対応する

MX2.0mm ピッチ 垂直ヘッダー ワイヤー対基板 メスコネクタ バックル付き

MX2.0mm ピッチ 垂直ヘッダー ワイヤー対基板 メスコネクタ バックル付き

MX2.0mm ピッチ 垂直ヘッダー ワイヤー対基板 メスコネクタ バックル付き

MX2.0mm ピッチ 垂直ヘッダー ワイヤー対基板 メスコネクタ バックル付き


製品 の 利点

  1. 振動防止の信頼性: 組み込みバックルは,移動/衝撃にさらされる機器と摩擦専用コネクタの間の解散接続リスクを解決します
  2. 組み立てに適した: 明確な音声クリック確認,手動組み立て時の人間のエラーが少なく,販売後の断続的なエラー率が低い
  3. 設計の柔軟性: 完全な2‐20Pポートフォリオ,特別なプロジェクト要件のためにカスタムプレート,色&ピン修正をサポート
  4. 供給の安定性: 標準的な足跡は,主流の2.0mmワイヤー・トゥ・ボードソリューションと互換性があり,質量容量の短時間
  5. コスト・パフォーマンスバランス: プレミアム価格の過剰な仕様を避ける.ほとんどの消費者および産業用室内低電圧接続の需要を満たす
  6. 輸出可能:EUと北米市場の要求に完全に準拠,要求に応じて試験報告が提供されます

MX2.0mm ピッチ 垂直ヘッダー ワイヤー対基板 メスコネクタ バックル付き


適用する

  • スマートホーム&家電:小型家電,スマートロック,湿気化機,炊飯器の内部配線
  • IoT&コンシューマエレクトロニクス:センサー,コントローラ,ディスプレイモジュール,バッテリー駆動の携帯機器
  • 工業制御と機器:小型PLCモジュール,試験機器,パネル内信号接続
  • 医療用器具 (インプラント以外の): 美容用器具,モニタリング用器具,内部の低電圧信号配線
  • ロボティクス&自動化:小型ロボットのアクチュエータの配線,ファン&モーター信号接続
  • 照明&新エネルギー補助モジュール:LEDドライバ,小型電池管理補助信号帯

MX2.0mm ピッチ 垂直ヘッダー ワイヤー対基板 メスコネクタ バックル付き

よくある質問


1Q: カタログはありますか? すべての商品を確認するためにカタログを送信できますか?

A: はい,オンラインで連絡したり,メールでカタログを入手したりできます.

2Q:私はあなたのカタログで製品を見つけることができないログ,この製品を作ってくれないか?
A: 私たちのカタログは,私たちの製品のほとんどを示していますが,すべてではありません. ただ,あなたが必要とする製品と,あなたが望む数を知らせてください. もし私たちがそれを持っていない場合,我々はまた,設計し,それを生産するために新しい模具を作ることができます.ご参考に普通の模具を作るには 35~45日ほどかかります

3Q: サンプルを提供できますか? これらのサンプルは無料ですか?
A: はい,我々はテストのためにコンネクタの5〜10pcsの無料サンプルを提供します. しかし,あなたは送料を支払う必要があります.

4Q: 配達時間は?
A: ストック商品は1日以内に配達されます. オーダーメイド商品は5〜7日以内に配達されます.

5Q: 私の注文をどのように送りますか?
A: 小さいパッケージでは,DHL,FedEx,UPS,TNT,EMSなどのエキスプレスで送ってください.それはドアツードアサービスです.大きなパッケージでは,空中または海で送ることができます.私たちは標準輸出箱を使用します.配送中に発生した製品の損傷については,我々は責任を負います..

6Q: どんな支払いを受けますか? 人民幣で支払えますか?
A: T/T (送金),Western Union,PayPal は受け付けます.請求書と同じ金額を受け取れるようにしてください.そして人民元で支払えます.問題ありません.

7Q: あなたの会社の品質管理はどうですか?
A: 厳格にISO9001,IQC,OQC,IPQC,QAに従います. 私たちの品質部門の10%を占めています. すべての製品はCCDによってテストされます.

8Q:すべての商品の価格リストが必要です.価格リストはありますか?
A: すべての商品の価格リストはありません. 商品がたくさんあるので, リストにすべての価格を記載することは不可能です.材料のコストや量によって常に価格が変化しています詳細と価格リストをあなたに提供します. 詳細は,すべての商品のリストを入力してください.

9Q: あなたはカスタマイズされた製品とカスタマイズされたパッケージングを作ることができますか?
A: そうです.私たちは多くのカスタマイズした
顧客のために製品 (主にワイヤーハーネス). パーソナライズされた梱包について,私たちはあなたのロゴや他の情報をパッケージに付けるために問題はありません.追加費用がかかります..

10Q:どんな証明書を持っていますか?
A:CE,CQC,UL,ISO9001,ISO14001,IATF16949,ISO45001,QC080000など
