テーピング PA/PAE 2.0MM ピッチ 水平 SMT 2P-16P LED照明基板端子

テーピング PA/PAE 2.0MM ピッチ 水平 SMT 2P-16P LED照明基板端子

テーピング PA/PAE 2.0MM ピッチ コネクタ

水平 SMT LED照明コネクタ

保証付きワイヤーボックス端子

起源の場所:

中国

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

モデル番号:

ウェハハウジング端子

連絡 ください
引金 を 求め て ください
テーピング PA/PAE 2.0MM ピッチ 水平 SMT 2P-16P LED照明基板端子 テーピング PA/PAE 2.0MM ピッチ 水平 SMT 2P-16P LED照明基板端子 テーピング PA/PAE 2.0MM ピッチ 水平 SMT 2P-16P LED照明基板端子 テーピング PA/PAE 2.0MM ピッチ 水平 SMT 2P-16P LED照明基板端子
製品詳細
耐久性:
高い
接続タイプ:
スナップオン
終端スタイル:
半田
接触:
真鍮に金メッキを施した50U以上
温度範囲:
-40〜85度摂氏
メッキ:
Tin plating
ハイライト:

テーピング PA/PAE 2.0MM ピッチ コネクタ

,

水平 SMT LED照明コネクタ

,

保証付きワイヤーボックス端子

支払いと配送条件
最小注文数量
1000個
価格
Negotiable Price
パッケージの詳細
内部パッケージ: リール;外パッケージ: カートンのリール
受渡し時間
5～7日
支払条件
L/C、T/T、ペイヤル
供給の能力
3KK個
関連製品
良い価格 モレックス 43045 マイクロフィット 3.0mm R/A 女性 男性ピンヘッダー MX3.0 PCBコネクタ オンライン

モレックス 43045 マイクロフィット 3.0mm R/A 女性 男性ピンヘッダー MX3.0 PCBコネクタ

最高 の 価格 を 入手 する
良い価格 Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ) オンライン

Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ)

最高 の 価格 を 入手 する
良い価格 Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 クリップ 垂直・右角 男性用ウェーファーハウジング 2510 PCBコネクタ オンライン

Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 クリップ 垂直・右角 男性用ウェーファーハウジング 2510 PCBコネクタ

最高 の 価格 を 入手 する
良い価格 MX 1.5mm ピッチ 垂直 SMT ヘッダ オンライン

MX 1.5mm ピッチ 垂直 SMT ヘッダ

最高 の 価格 を 入手 する
連絡 ください
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
今連絡してください
製品説明

テープ付きPA/PAE 2.0MMピッチ水平 SMT2P-16P LED照明板端接続



製品 ハイライト

2.0mmピッチの水平SMTウエファーヘッダー,テープとロールでパッケージ, 2-16ポジション,LED照明PCB組成に最適化.高温耐性ハウジング,安定した接触性能,SMT高速自動マウントと完全に互換性照明モジュールの製造欠陥率を削減します



製品技術仕様


一般的な機械パラメータ

ポイント 仕様
ピッチ 2.0 mm
位置範囲 2 ‐ 16 P
マウントタイプ 水平/直角 SMT 表面マウント
パッケージ SMTの自動組成用の凸版テープとロール
交尾 サイクル 最低300サイクル
PCB 厚さの提案 1.6mm
塗装オプション ステンプレート (スタンダード) 黄金プレート (オプション)


材料と電気特性

ポイント 仕様
住宅用材料 高温PA9T / PA10T UL94‐V0
接触材料 リンゴ 銅
定位電流 ピンあたり3A
定位電圧 250V AC/DC
初期接触抵抗 ≤ 15 mΩ
環境試験後の接触抵抗 ≤ 25 mΩ
断熱抵抗 ≥ 1000 MΩ
電圧 に 耐える 800V AC 1分,故障なし
動作温度 −25 °C ~ +85 °C


環境と溶接ガイド

ポイント 仕様
SMT リフローピーク温度 最大260 °C,持続時間 ≤ 10 s
保存状態 温度−10 °C~+40 °C,湿度40−70 %RH,封鎖されたリール
環境 に 対する 抵抗 室内照明モジュールの常用熱サイクルストレスに耐える. 追加のキャビネットなしでの直接的な屋外防水露出には使用できません.
SMTの提案 隣接ピン間のチンブリッジを防ぐために過剰な溶接パスタのボリュームを避ける

テーピング PA/PAE 2.0MM ピッチ 水平 SMT 2P-16P LED照明基板端子製品の特徴

  • 2.0mm標準ピッチ,位置: 2〜16回路,単列水平直角SMTマウント
  • 高速SMTのピック・アンド・プレイス機器に直接適用できるテープ・アンド・ロール・プレッシャー・パッケージ
  • UL94‐V0 高温耐性隔熱器,SMTリフロー溶接プロファイルに対応する
  • 鉛/金塗装のオプションとリンス・ブロンズ接触,安定した接触抵抗が低い
  • 組み込まれて polarisation キーは,逆交配の組立エラーを防ぐ
  • LED PCB の配置に最適化された足跡,大量生産中に溶接橋のリスクを減らす
  • 複数のピンカウントオプション,照明モジュールのための信号と低電力送信をサポートする

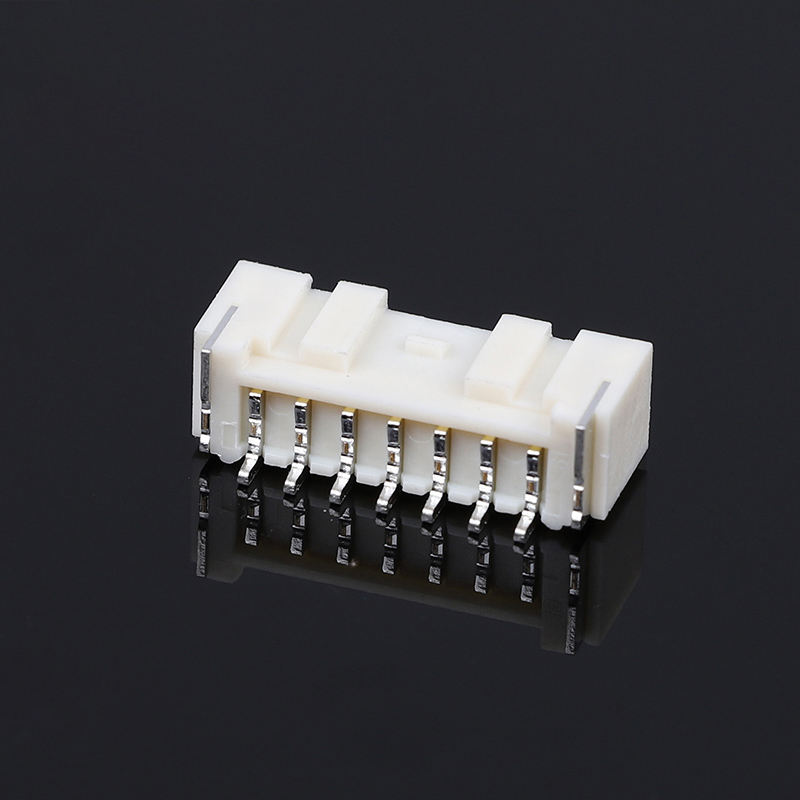

テーピング PA/PAE 2.0MM ピッチ 水平 SMT 2P-16P LED照明基板端子

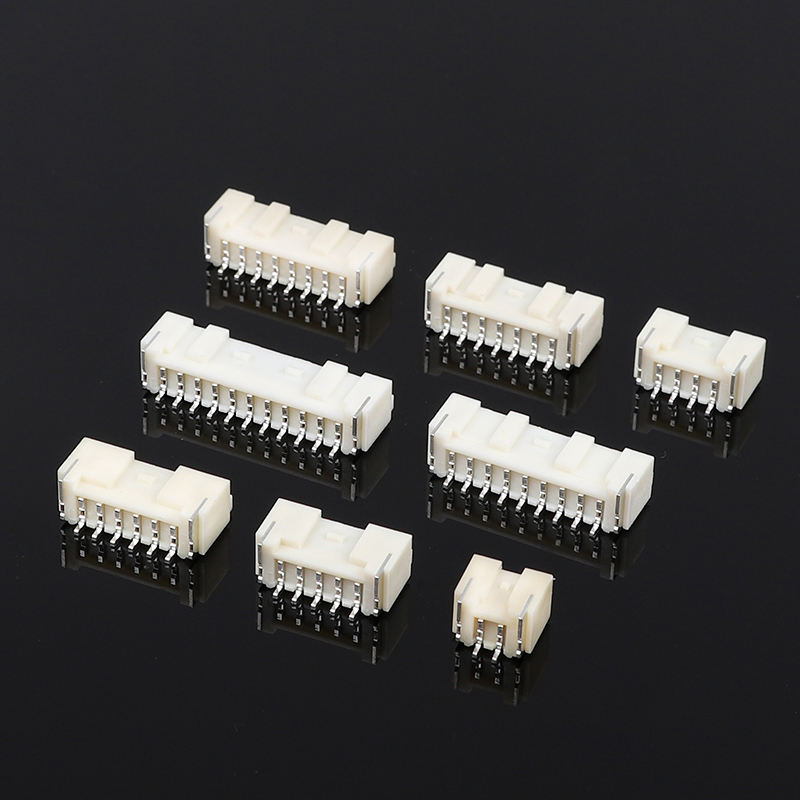

テーピング PA/PAE 2.0MM ピッチ 水平 SMT 2P-16P LED照明基板端子

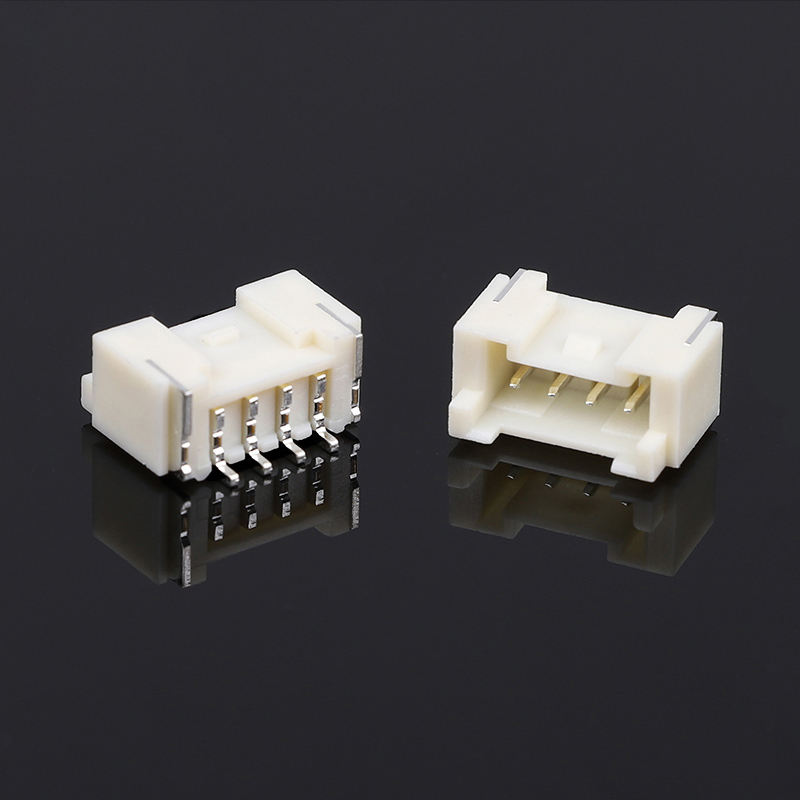

テーピング PA/PAE 2.0MM ピッチ 水平 SMT 2P-16P LED照明基板端子

テーピング PA/PAE 2.0MM ピッチ 水平 SMT 2P-16P LED照明基板端子


製品 の 利点

  1. 大量生産に適した: テープ・ロールSMT供給は手動の配置をなくし,照明OEMのスループットを向上させ,組み立て関連の欠陥を軽減します.
  2. 照明を対象とした最適化:水平低プロフィール設置は,薄いLED照明器の内部に垂直空間を保ちます.
  3. コスト・パフォーマンスバランス: 青銅版はLED照明のほとんどの要件を満たす.高振動または長寿命のプロジェクトで利用可能な金色のバージョン.
  4. 乱交防止設計: 偏振キーは,生産ラインのプラグインを誤った方向にしないようにします.
  5. 安定した電気性能制御された接触阻害は,LEDモジュール故障による間歇的な接続リスクを軽減します.
  6. 柔軟なピン数選択: 2‐16Pは,多チャンネル照明のドライバーボードへの小型の指示灯をカバーする.

テーピング PA/PAE 2.0MM ピッチ 水平 SMT 2P-16P LED照明基板端子

適用する

  • LED照明:パネルライト,ストライプライトモジュール,ダウンライト,キャビネット照明,スマート照明ドライバーボード
  • 消費電子:小型家電,ディスプレイモジュール
  • 産業制御:センサーPCB,コンパクト制御ユニット
  • スマートホーム:IoT照明コントローラ,インダーススマートデバイスの内部ケーブル接続

テーピング PA/PAE 2.0MM ピッチ 水平 SMT 2P-16P LED照明基板端子

よくある質問


1Q: カタログはありますか? すべての商品を確認するためにカタログを送信できますか?

A: はい,オンラインで連絡したり,メールでカタログを入手したりできます.

2Q:私はあなたのカタログで製品を見つけることができないログ,この製品を作ってくれないか?
A: 私たちのカタログは,私たちの製品のほとんどを示していますが,すべてではありません. ただ,あなたが必要とする製品と,あなたが望む数を知らせてください. もし私たちがそれを持っていない場合,我々はまた,設計し,それを生産するために新しい模具を作ることができます.ご参考に普通の模具を作るには 35~45日ほどかかります

3Q: サンプルを提供できますか? これらのサンプルは無料ですか?
A: はい,我々はテストのためにコンネクタの5〜10pcsの無料サンプルを提供します. しかし,あなたは送料を支払う必要があります.

4Q: 配達時間は?
A: ストック商品は1日以内に配達されます. オーダーメイド商品は5〜7日以内に配達されます.

5Q: 私の注文をどのように送りますか?
A: 小さいパッケージでは,DHL,FedEx,UPS,TNT,EMSなどのエキスプレスで送ってください.それはドアツードアサービスです.大きなパッケージでは,空中または海で送ることができます.私たちは標準輸出箱を使用します.配送中に発生した製品の損傷については,我々は責任を負います..

6Q: どんな支払いを受けますか? 人民幣で支払えますか?
A: T/T (送金),Western Union,PayPal は受け付けます.請求書と同じ金額を受け取れるようにしてください.そして人民元で支払えます.問題ありません.

7Q: あなたの会社の品質管理はどうですか?
A: 厳格にISO9001,IQC,OQC,IPQC,QAに従います. 私たちの品質部門の10%を占めています. すべての製品はCCDによってテストされます.

8Q:すべての商品の価格リストが必要です.価格リストはありますか?
A: すべての商品の価格リストはありません. 商品がたくさんあるので, リストにすべての価格を記載することは不可能です.材料のコストや量によって常に価格が変化しています詳細と価格リストをあなたに提供します. 詳細は,すべての商品のリストを入力してください.

9Q: あなたはカスタマイズされた製品とカスタマイズされたパッケージングを作ることができますか?
A: そうです.私たちは多くのカスタマイズした
顧客のために製品 (主にワイヤーハーネス). パーソナライズされた梱包について,私たちはあなたのロゴや他の情報をパッケージに付けるために問題はありません.追加費用がかかります..

10Q:どんな証明書を持っていますか?
A:CE,CQC,UL,ISO9001,ISO14001,IATF16949,ISO45001,QC080000など
