家へ > 製品 > ウエファー箱のコネクター >

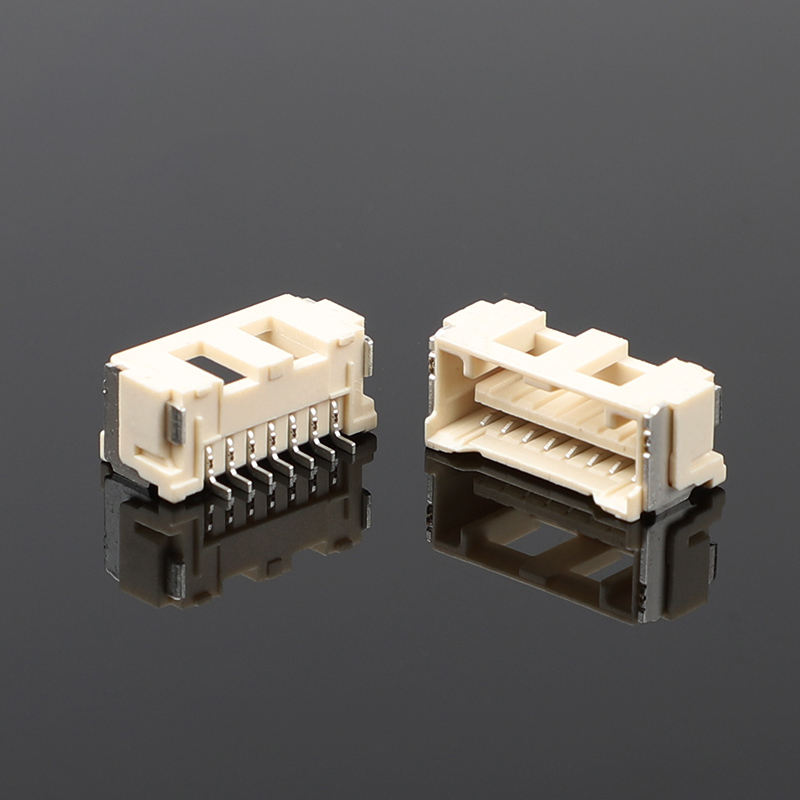

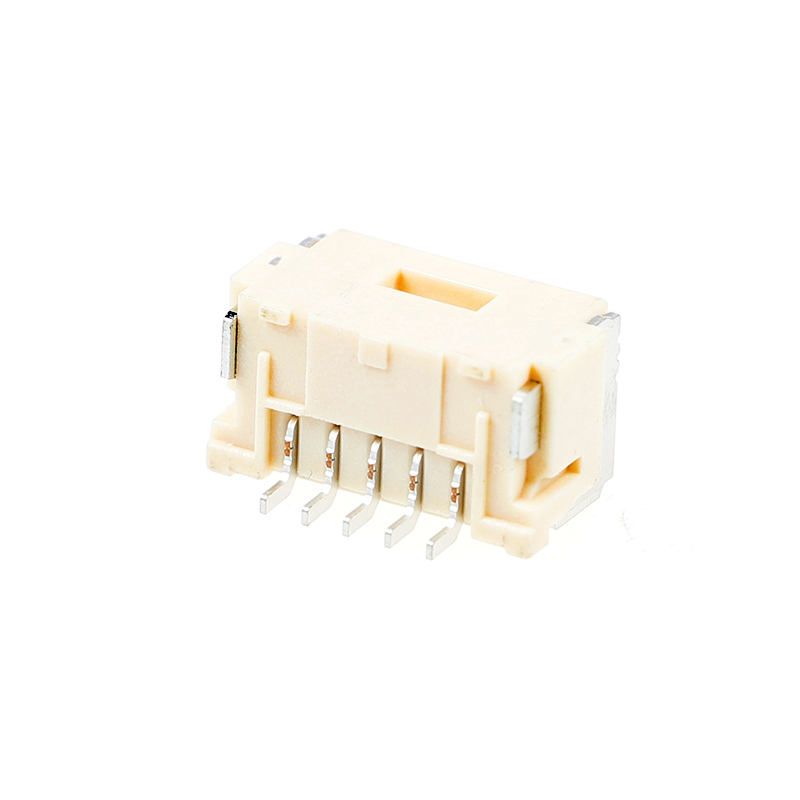

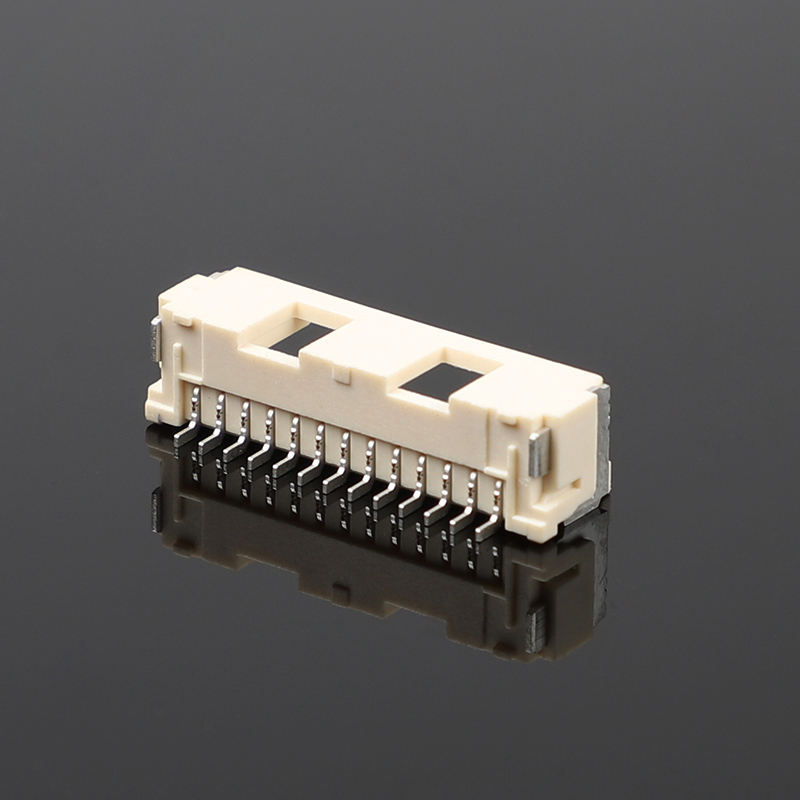

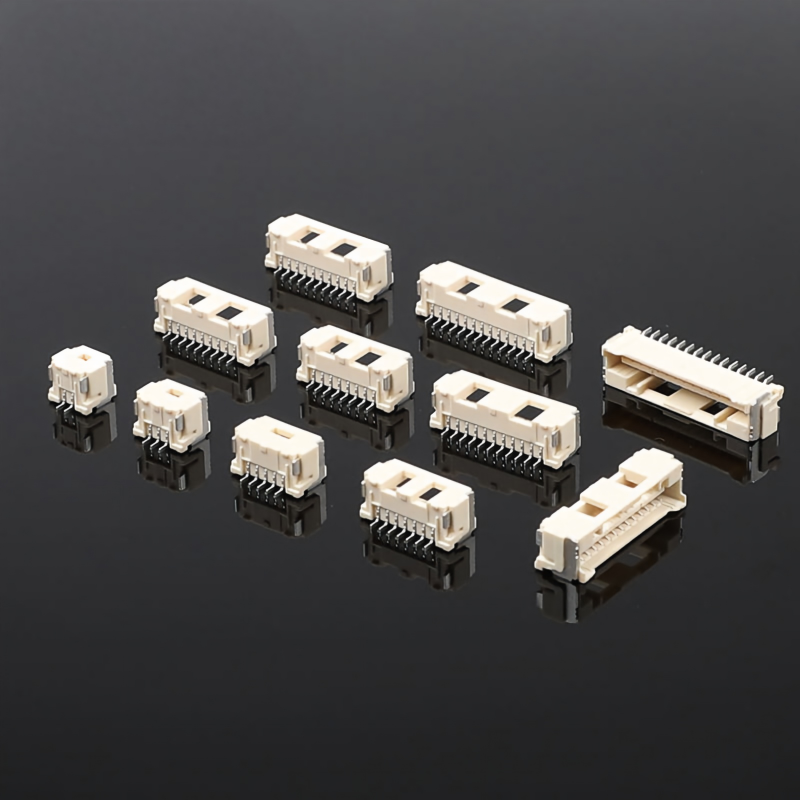

MX1.5mmピッチ Bタイプ 水平テープ インナーバックル SMT 防水 ライトランプ WT150BW 自動車用アダプターコネクター 100V

MX1.5mmピッチ Bタイプ 水平テープ インナーバックル SMT 防水 ライトランプ WT150BW 自動車用アダプターコネクター 100V

MX1.5mmピッチ Bタイプコネクター

水平テープ インナーバックル SMTコネクター

防水 自動車用アダプターコネクター

起源の場所:

中国

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

モデル番号:

ウェハハウジング端子

連絡 ください
引金 を 求め て ください
MX1.5mmピッチ Bタイプ 水平テープ インナーバックル SMT 防水 ライトランプ WT150BW 自動車用アダプターコネクター 100V MX1.5mmピッチ Bタイプ 水平テープ インナーバックル SMT 防水 ライトランプ WT150BW 自動車用アダプターコネクター 100V MX1.5mmピッチ Bタイプ 水平テープ インナーバックル SMT 防水 ライトランプ WT150BW 自動車用アダプターコネクター 100V MX1.5mmピッチ Bタイプ 水平テープ インナーバックル SMT 防水 ライトランプ WT150BW 自動車用アダプターコネクター 100V
製品詳細
耐久性:
高い
接続タイプ:
スナップオン
終端スタイル:
半田
接触:
真鍮に金メッキを施した50U以上
温度範囲:
-40〜85度摂氏
メッキ:
Tin plating
ハイライト:

MX1.5mmピッチ Bタイプコネクター

,

水平テープ インナーバックル SMTコネクター

,

防水 自動車用アダプターコネクター

支払いと配送条件
最小注文数量
1000個
価格
Negotiable Price
パッケージの詳細
内部パッケージ: リール;外パッケージ: カートンのリール
受渡し時間
5～7日
支払条件
L/C、T/T、ペイヤル
供給の能力
3KK個
関連製品
良い価格 モレックス 43045 マイクロフィット 3.0mm R/A 女性 男性ピンヘッダー MX3.0 PCBコネクタ オンライン

モレックス 43045 マイクロフィット 3.0mm R/A 女性 男性ピンヘッダー MX3.0 PCBコネクタ

最高 の 価格 を 入手 する
良い価格 Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ) オンライン

Molex 43025 Micro‑Fit 3.0MM R/A SMT メス ワイパーコネクタ (MX3.0シリーズ)

最高 の 価格 を 入手 する
良い価格 Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 クリップ 垂直・右角 男性用ウェーファーハウジング 2510 PCBコネクタ オンライン

Wire-to-Board JST-Compatible 1.25mm / XH 2.54mm / PH 2.0 クリップ 垂直・右角 男性用ウェーファーハウジング 2510 PCBコネクタ

最高 の 価格 を 入手 する
良い価格 MX 1.5mm ピッチ 垂直 SMT ヘッダ オンライン

MX 1.5mm ピッチ 垂直 SMT ヘッダ

最高 の 価格 を 入手 する
連絡 ください
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
今連絡してください
製品説明

MX1.5mm ピッチ B タイプ 水平テープ 内側バックル SMT 防水 ライトランプ WT150BW 自動車用アダプターコネクタ 100V



製品ハイライト

  • 1.5mm ピッチ B タイプ水平 SMT ヘッダー、内側バックルロック、防振設計自動車用照明および信号接続用
  • テープ＆リール SMT パッケージ、高速 SMT 組立ラインと完全互換
  • 防水ハウジング素材、湿度の高い車内環境でも安定した性能を発揮
  • 定格 100V AC/DC、コンパクトなフットプリント、ピン数 2-15P カスタマイズ可能
  • 自動車グレード素材、RoHS 準拠、主流 MX1.5 シリーズのコスト効率の高い代替品


製品技術仕様


一般機械パラメータ

項目 仕様
ピッチ 1.5mm
実装タイプ 水平 / ライトアングル SMT
ロック方式 内側バックルロック
利用可能なピン数 2-15P 単列
嵌合サイクル 最小 30 サイクル
適用 PCB 厚さ 1.6mm-2.0mm
パッケージ テープ＆リール SMT


材料および電気的特性

項目 仕様
ハウジング材質 耐熱性 PA9T、UL94V-0
端子材質 リン青銅、Ni 下地 + Sn メッキ
定格電圧 100V AC/DC
定格電流 2A/ピン
接触抵抗 ≤40mΩ (最大)
絶縁抵抗 ≥500MΩ
耐電圧 500V AC、1分間、破壊なし


環境およびはんだ付けガイド

項目 仕様
動作温度 −25℃ ～ +85℃ (電流上昇温度を含む)
耐湿性 高湿度キャビン環境に耐える、防水ではない
リフローはんだ付けプロファイル ピーク温度 250℃ 最大、SMT 標準リフロー曲線に従う
保管条件 乾燥袋梱包、SMT リフロー前に吸湿を避ける
コンプライアンス RoHS

MX1.5mmピッチ Bタイプ 水平テープ インナーバックル SMT 防水 ライトランプ WT150BW 自動車用アダプターコネクター 100V


製品の特徴

  1. 内蔵インナーバックルロック構造、カチッと音がする嵌合、車両の振動や衝撃による切断を効果的に防止
  2. 水平ライトアングル SMT 実装、PCB の垂直スペースを節約、側面配線レイアウトに最適
  3. 耐湿性、耐熱性ハウジング、湿度の高い室内およびランプハウジングの作業環境に適応
  4. テープ＆リールパッケージ、手動操作なしの自動 SMT 設置をサポート
  5. マルチピン対応：2P-15P 単列、さまざまな信号チャネル要件に対応する柔軟なピン数選択
  6. 強化された SMT ホールドダウンタブにより、PCB 上のはんだ付け機械的保持力を向上
  7. 極性キーイングにより、組み立て時の誤嵌合を防止
  8. RoHS 準拠、自動車の間接安全電子アセンブリに適しています

MX1.5mmピッチ Bタイプ 水平テープ インナーバックル SMT 防水 ライトランプ WT150BW 自動車用アダプターコネクター 100V

MX1.5mmピッチ Bタイプ 水平テープ インナーバックル SMT 防水 ライトランプ WT150BW 自動車用アダプターコネクター 100V

MX1.5mmピッチ Bタイプ 水平テープ インナーバックル SMT 防水 ライトランプ WT150BW 自動車用アダプターコネクター 100V

MX1.5mmピッチ Bタイプ 水平テープ インナーバックル SMT 防水 ライトランプ WT150BW 自動車用アダプターコネクター 100V


製品の利点

  1. 防振インナーバックルロック：通常の非ロック SMT ワイパーと比較して、車両の振動による断続的な信号障害を回避し、ランプ製品のアフターセールスリスクを低減します。
  2. 耐湿性ハウジング：一般的な PA66 素材よりも湿度への適応性が高く、半密閉型ランプキャビティ環境に適しています。
  3. 完全 SMT 製造性：テープ＆リール供給、手動挿入不要、大量生産の組立工数を削減します。
  4. コンパクトな水平レイアウト：水平引き出し線設計により、PCB の高さを節約し、狭いスペースのランプボードレイアウトに適合します。
  5. コスト効率の高いクロスリファレンス：主流 MX1.5 B タイプシリーズのドロップイン代替品、カスタムピン数とサンプルテストをサポートします。
  6. 安定したはんだ付け性能：強化されたホールドダウンタブにより、機械的応力下でのはんだ接合部の亀裂リスクを低減します。

MX1.5mmピッチ Bタイプ 水平テープ インナーバックル SMT 防水 ライトランプ WT150BW 自動車用アダプターコネクター 100V

アプリケーション

  • 自動車：自動車用 LED ヘッドランプ / テールランプ / アンビエントライトモジュール、室内電子制御ユニット、車両センサー信号接続
  • 照明：商業用 LED 照明モジュール、スマートランプドライバーボード
  • 産業用電子機器：小型センサーモジュール、コンパクト制御ボード
  • 民生用電子機器：家庭用スマート機器、小型配線対基板信号接続

MX1.5mmピッチ Bタイプ 水平テープ インナーバックル SMT 防水 ライトランプ WT150BW 自動車用アダプターコネクター 100V

よくある質問


1. Q: カタログはありますか？すべての製品を確認するためにカタログを送ってもらえますか？

A: はい、オンラインでご連絡いただくか、E メールを送信してカタログを入手してください。

2. Q: カタログに製品が見つかりません。この製品を作ってもらえますか？A: 当社のカタログにはほとんどの製品が掲載されていますが、すべてではありません。必要な製品と数量をお知らせください。もし当社にない場合でも、新しい金型を設計・製造して生産することも可能です。参考までに、通常の金型製造には約 35〜45 日かかります。
3. Q: サンプルを提供してもらえますか？これらのサンプルは無料ですか？

A: はい、テスト用に 5〜10 個のコネクタの無料サンプルを提供しています。ただし、送料はお客様にご負担いただきます。
4. Q: 納期はどうですか？

A: 在庫品は 1 日以内に発送します。カスタマイズ品は 5〜7 日以内に発送します。
5. Q: 注文の発送方法はどうなりますか？

A: 小包の場合は、DHL、FedEx、UPS、TNT、EMS などのエクスプレスで発送します。これはドアツードアサービスです。大きな荷物の場合は、航空便または船便で発送できます。標準的な輸出用カートンを使用します。配送中の製品の損傷については、当社が責任を負います。
6. Q: どのような支払い方法を受け付けますか？ RMB で支払うことはできますか？

A: T/T (電信送金)、Western Union、PayPal を受け付けています。請求書と同じ金額が当社に届くようにしてください。RMB での支払いも可能です。問題ありません。
7. Q: 会社の品質管理はどうですか？

A: ISO9001 を厳守しています。IQC、OQC、IPQC、QA が品質部門の 10% を占めています。すべての製品は CCD でテストされます。
8. Q: すべての製品の価格表が必要です。価格表はありますか？

A: すべての製品の価格表はありません。製品数が非常に多いため、すべての価格をリストにすることは不可能であり、材料費や数量によって価格は常に変動しています。必要なすべてのアイテムのリストを提供していただければ、慎重に一つずつ確認し、仕様と価格表を提供します。
9. Q: カスタマイズされた製品とカスタマイズされた梱包を作成できますか？

A: はい。以前にも多くのお客様にカスタマイズされた製品（主にワイヤーハーネス）を作成しました。カスタマイズされた梱包については、ロゴやその他の情報をパッケージに記載することは問題ありません。ただし、追加費用が発生することにご注意ください。
10. Q: どのような認証を持っていますか？
A: CE、CQC、UL、ISO9001、ISO14001、IATF16949、ISO45001、QC080000 など
