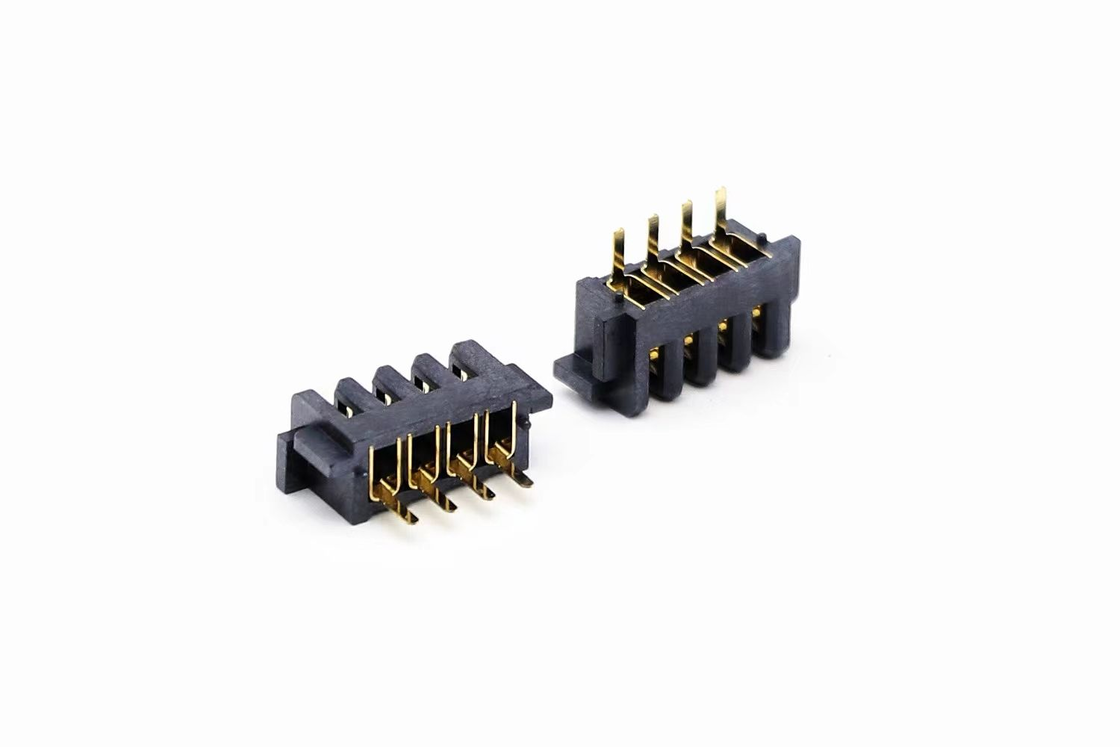

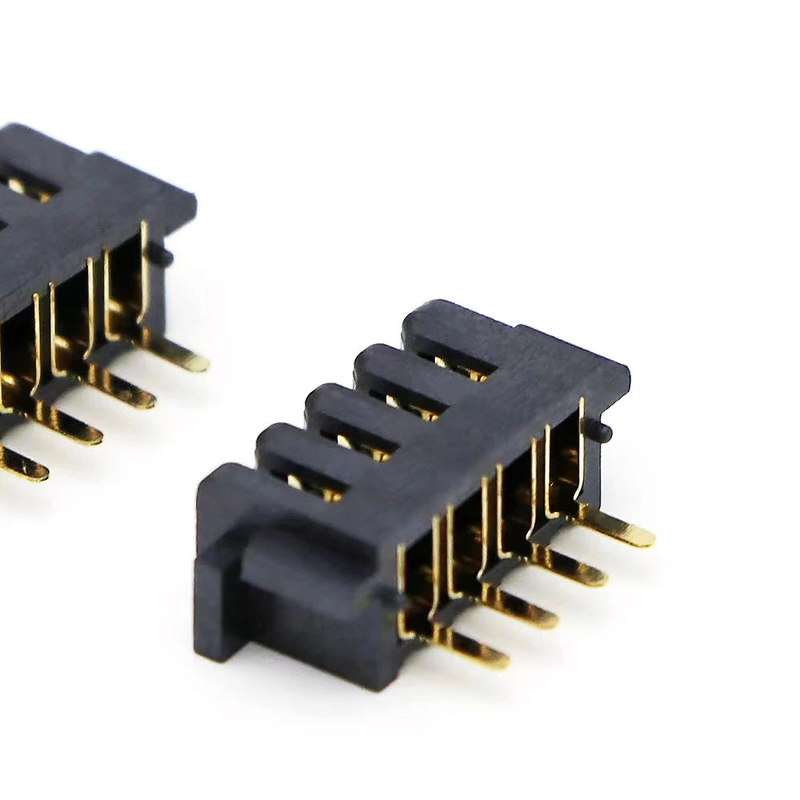

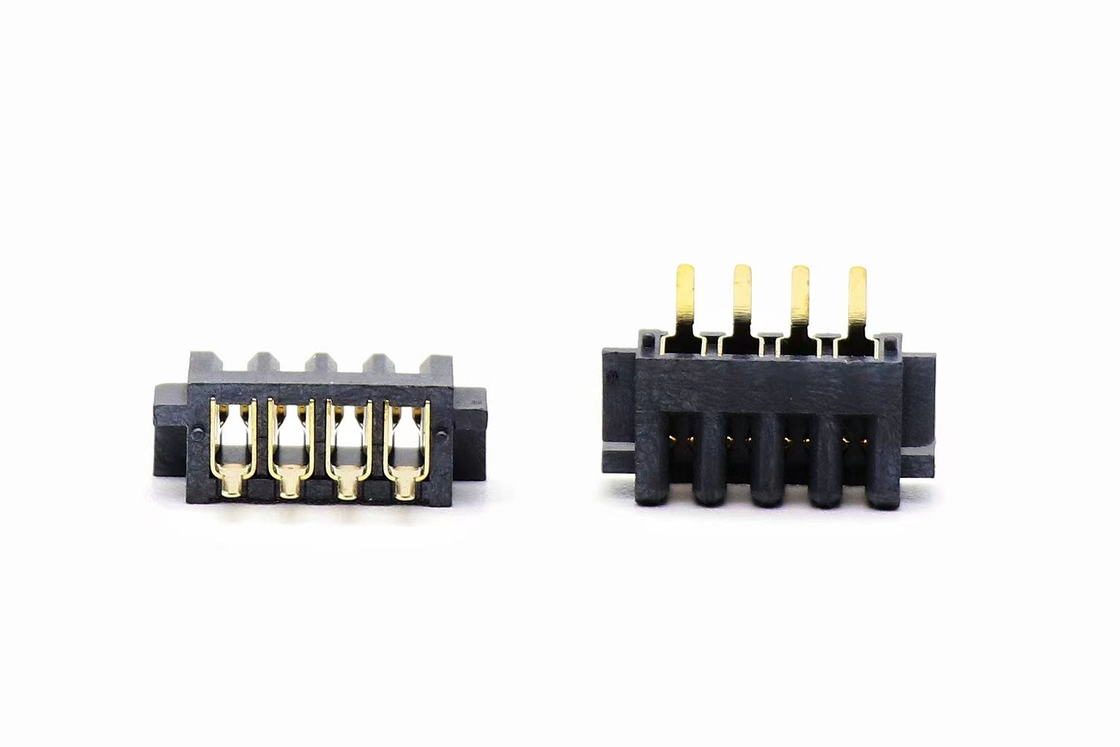

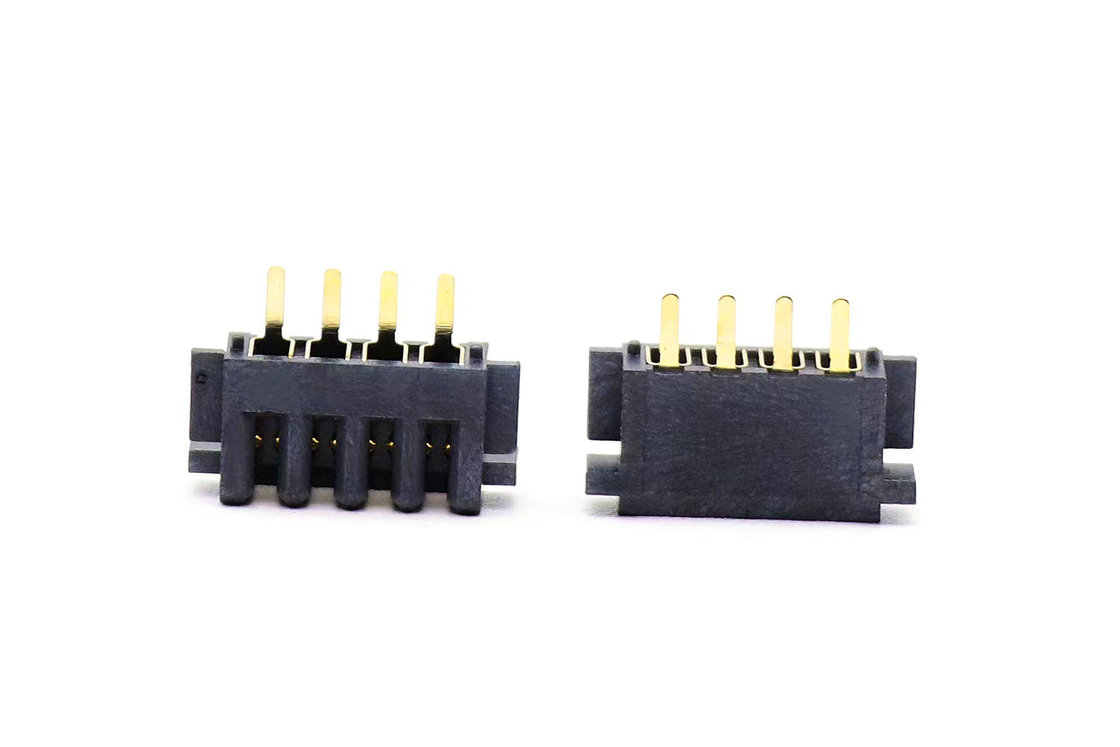

2.5mm ピッチ バッテリーコネクタ メス 金メッキ 4P

ハイライト

コンパクトな2.5mmピッチ 4ポジション SMT バッテリーメスソケット、金メッキリン青銅コンタクト、低接触抵抗、耐酸化性、最大5000回の嵌合サイクル。コンパクトなPCBスペースで、電源+温度/信号検出を提供するリチウムイオンバッテリーモジュールに最適化されています。RoHS準拠、標準SMTリフローアセンブリ対応、OEM/ODMカスタマイズ可能。

製品説明

材質と電気的特性

環境とハンダ付けガイド

製品の特徴

• 2.5mm中心間ピッチ、4ピンメスレセプタクル、SMT PCB実装
• 金メッキリン青銅バネコンタクト：低接触抵抗、耐腐食性、耐酸化性
• バネビームコンタクト構造：安定した接触力、振動・衝撃に強い
• UL94-V0難燃性絶縁材、優れたリフローハンダ耐熱性
• 最大5000回の嵌合サイクルで頻繁な抜き差しに対応
• RoHS準拠；ピン高さ、金メッキ厚、極性キーオプションでカスタマイズ可能
• 省スペース設計、コンパクトなバッテリーパックPCBレイアウトに最適

製品の利点

1. 金メッキコンタクトの信頼性: 酸化ドリフトを回避；数千回の挿入後も接触抵抗は安定し、スズメッキ代替品と比較して電力損失とホットスポットのリスクを低減します。
2. 最適化されたバネビーム形状: バッテリーオス端子に対して一貫したバネ圧；ポータブルおよび移動機器向けの優れた耐振動性能、断続的な電源低下なし。
3. 製造に優しい: 高量産SMTマスプロダクション向けの厳密な寸法の一貫性；低不良ハンダ率。
4. 設計の柔軟性: コンタクト高さ、金メッキ厚の変更、極性キーの追加をサポート；プロジェクト検証のための迅速なサンプルターンアラウンド。
5. コスト競争力: 工場直販、有名ブランド製品と同等の性能で、大量注文の場合は総所有コストが優れています。

応用

• ポータブル家電：ハンドヘルド端末、POS機器、スキャナー
• リチウムイオンバッテリーパック：温度検出信号付きマルチセルバッテリーモジュール
• スマートホームハードウェア：スマートロック、ポータブル医療機器
• 産業用ポータブル機器、データロガー
• ロボット補助電源、ドローン周辺バッテリーユニット
• ウェアラブルおよび小型バッテリー駆動IoTデバイス

カスタマイズオプション

1. ピン数ロジック: 4Pは、電源供給とバッテリー温度/バランス信号を同時に行うため；センシング信号なしの純粋な電源の場合は2Pのみを選択してください。
2. 金メッキオプション: デバイスが湿潤/塩水噴霧環境で動作する場合、または頻繁な嵌合が必要な場合は金メッキバージョンを選択してください；コスト重視の静的接続プロジェクトの場合はスズメッキ代替品が利用可能です。
3. PCBレイアウトに関する注意: コネクタハウジングの周囲に十分なクリアランススペースを確保してください；プラスチック変形を防ぐために、推奨されるリフロー温度曲線に厳密に従ってください。
4. 嵌合ペアチェック: 設計を確定する前に、オスバッテリーコンタクトの寸法、高さ、ピッチを確認してください；異ブランドの嵌合は不完全な嵌合を引き起こす可能性があります。
5. 電流デレーティング: 高温（60℃以上）の作業環境では、長期信頼性のために電流を30%デレートしてください。
