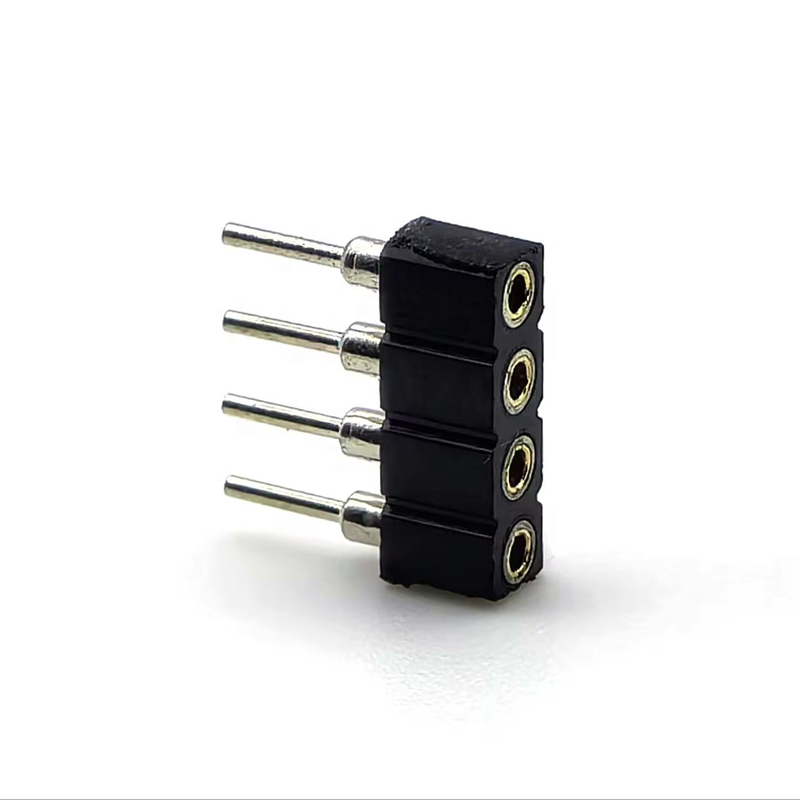

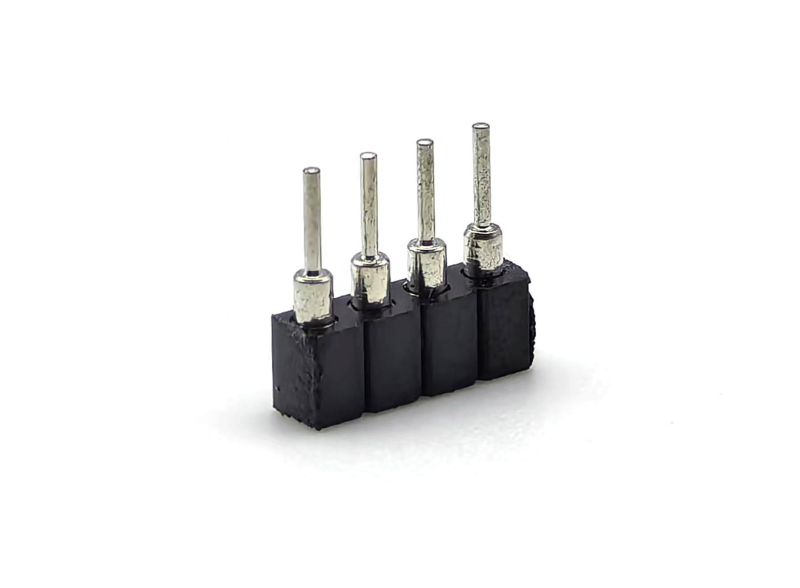

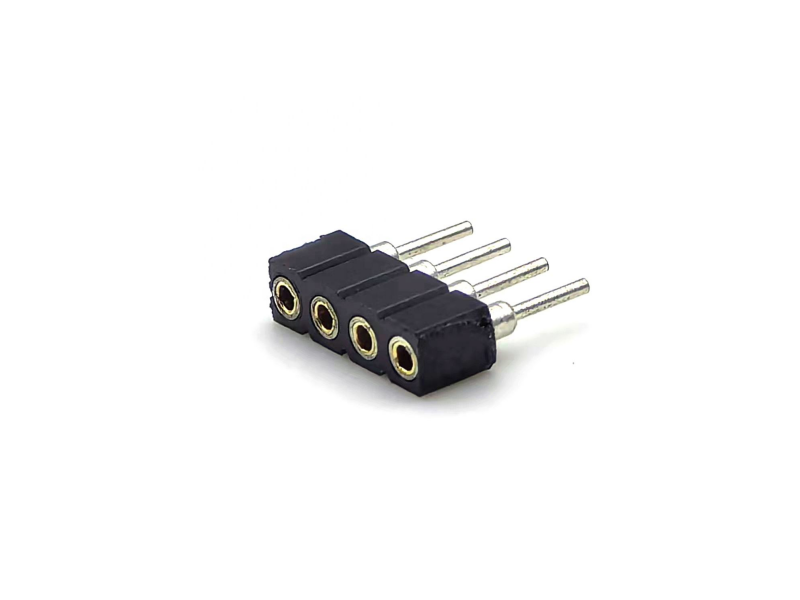

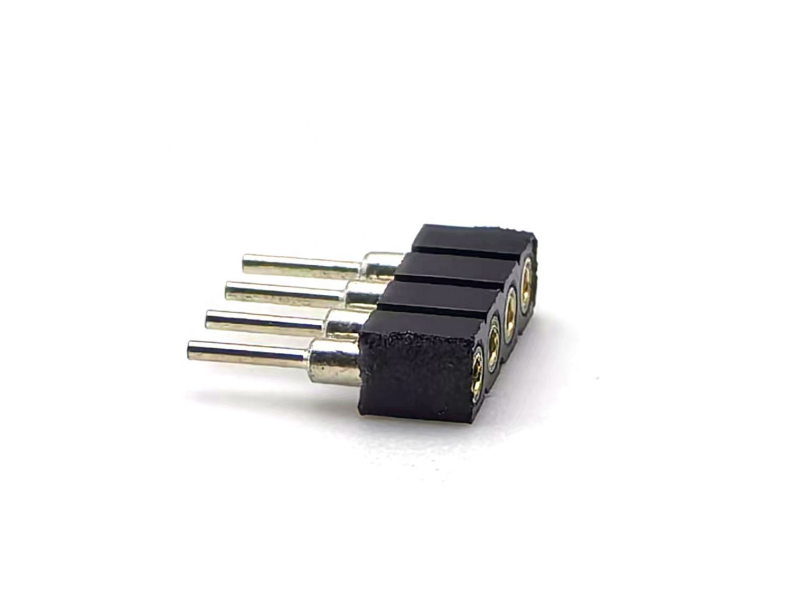

2.54mm ピッチ DIN ブラス 女性 丸いヘッダー接続器 PPSハウジング H3.0mm 1*4P PCBA用

ハイライト

• DIN標準の丸い銅の女性接触,振動に弱いPCB接続のための安定した固定力
• 高温PPSハウジング H3.0mm低プロフィール,UL94V-0耐火性,溶接熱変形に耐える
• 2.54mm 汎用ピッチ, 1*4P 単列, 3A / 600V 定位,信号と低電力ボード・トゥ・ボード・インターコネクションに適している
• 標準的な2.54mmの男性ピンヘッダーと互換性のある一貫した寸法容量,複数プラティングオプション
• RoHS & REACH に準拠し,産業用および組み込み大量生産のための容量安定供給

製品説明

一般的な機械パラメータ

材料と電気特性

環境と溶接ガイド

製品の特徴

1. 円形加工された銅の女性接触,均質な内径,振動と温度変動下で安定した接触圧力
2. PPS高温プラスチック蓋,H3.0mm低スタッキング高さ,UL94V-0火力評価,溶接中に変形防止
3. 標準2.54mmピッチ,1*4P単列レイアウト,PCBフットプリントデザインが簡単
4. 接触点あたり3A,ダイレクト電圧600V,混合信号と低電源回路のハンドル
5. 穴を通ったPCBの設置,溶接後に強い機械的保持
6. カスタマイズ可能な接触塗装: 亜鉛,ニッケル,フラッシュゴールド
7. RoHS / REACH に準拠する工業級の機械式交配サイクル ≥500回

製品 利点

1. PPS高温ホイジングと通常のPA66/PBT: 波溶接におけるより優れた反歪み性能; 量産組成中に廃棄された部品が少なくなる
2. DIN標準の丸い青銅の女性ソケット: スタンプコンタクトよりもより均一な固定力; 振動下での断続的な信号のリスクが少なく,工業機器に適しています
3. H3.0 mm 低プロフィール高さ: コンパクトな組み込み PCB モジュールの垂直スタッキングスペースを節約
4. 600V高電圧指定: 通常の250V普通女性ヘッダを上回り,信号伝送に加えて低電源補助電源線接続をサポートする
5. 完全な相互運用性: 標準的な2.54mmの男性ピンヘッダーで直接マッチ,特別なマッチ部品は必要ない,簡単なBOM調達
6. 柔軟な塗装選択:消費者,産業,試験機器のシナリオにおけるバランスコストと抗酸化要件

適用する

• 工業用制御ボード,PLC周辺モジュール
• 組み込みシステム,単板コンピュータ,開発・テストボード
• IoTゲートウェイ,センサーモジュールの内部相互接続
• 計測器具と計測装置
• 電源補助信号インターフェース
• 自動化機器 PCB 内部接続
• 医療用非重要な信号モジュール

カスタマイズオプション

1. 確認するピッチは厳密に2.54mm注文する前にPCBの足跡を確認してください.2.0 mm /1.27 mmのピッチの部品と混合しないでください.
2. 高さの選択:垂直空隙が限られている場合,H3.0mmを選択します. 要求に応じて代替的なハウジングの高さをサポートします.
3. 連絡先の種類を区切る: これを選択する丸い女性のソケット静止的な消費者のためのシナリオに適した方角接触型女性ヘッダです.
4. 塗装の提案:
   • スチール塗装: 屋内用静的消費品のコスト効率
   • 閃金塗装:試験ポート,頻繁なプラグオフ,高湿度作業環境で好ましい
5. 電源制限:ピンの連続電流は3Aを超えない.電源が大きい回路では,より高い電流のコネクタシリーズにアップグレードする.
6. 設置:このモデルは THT 透孔型です.SMT 表面設置型が必要な場合は,私たちと連絡してください.
