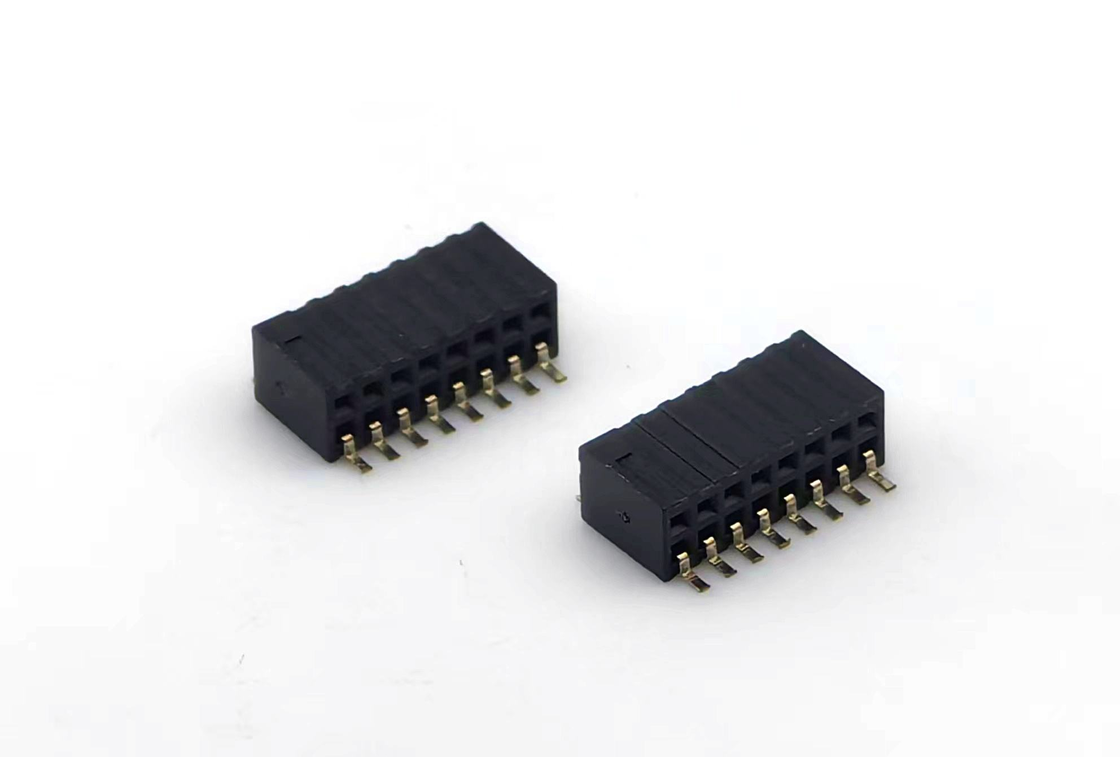

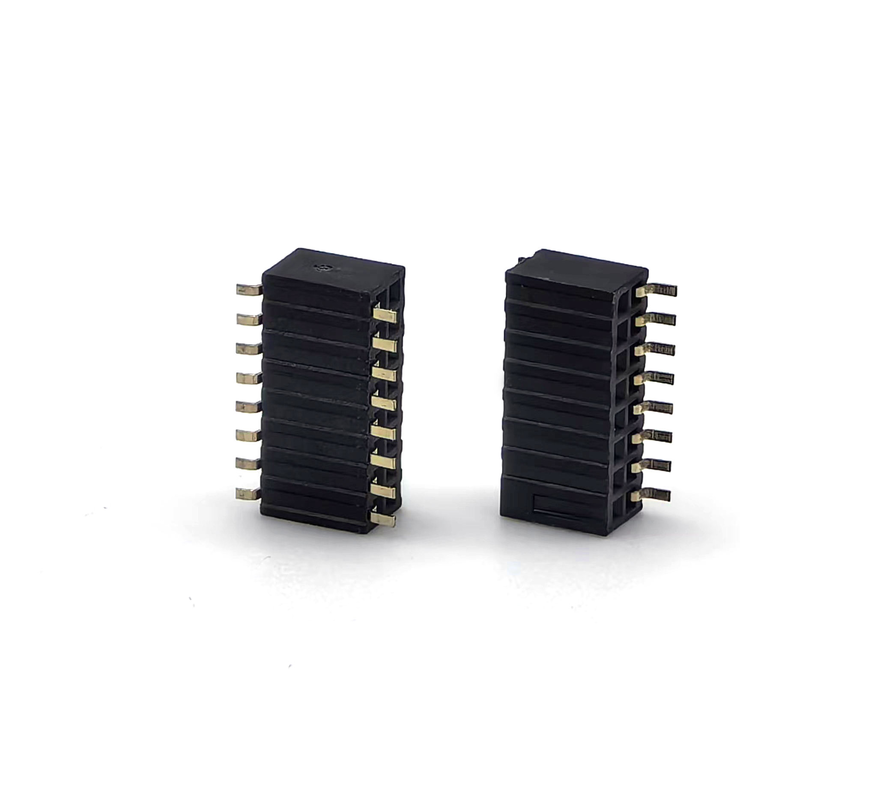

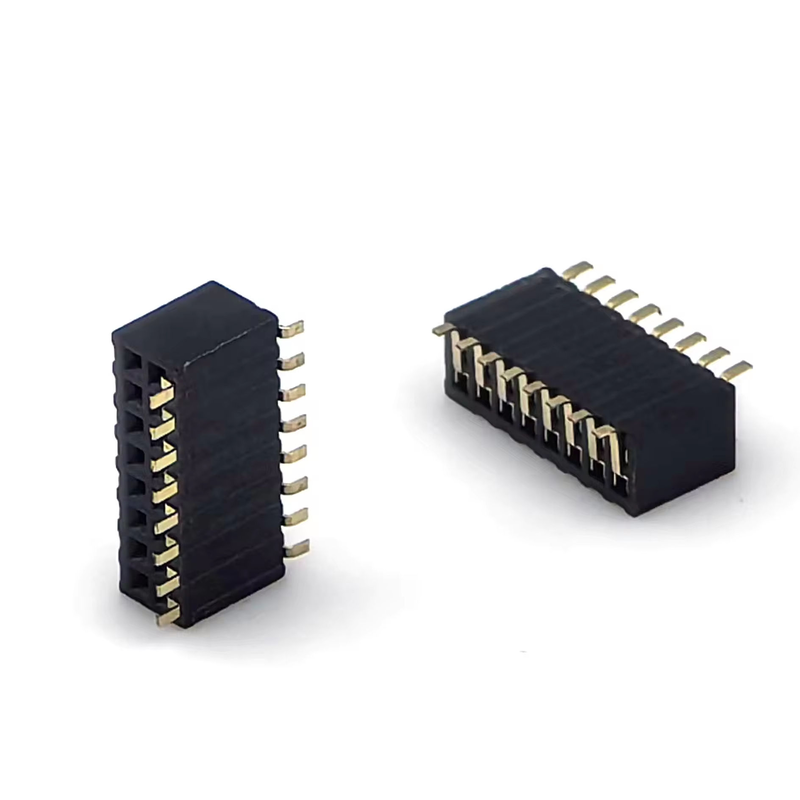

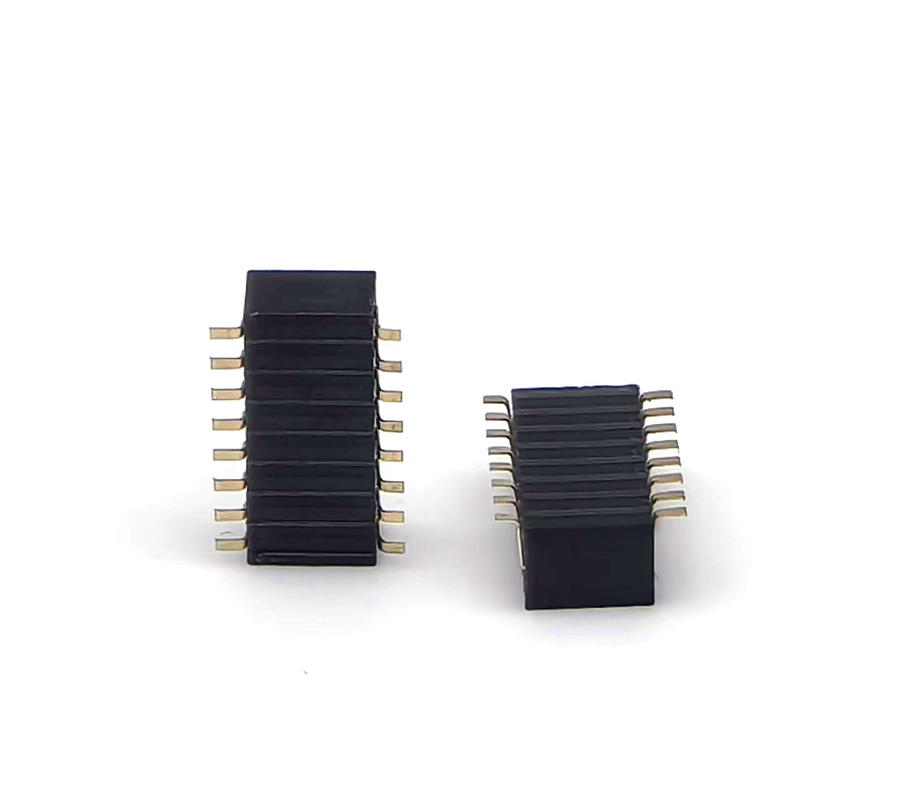

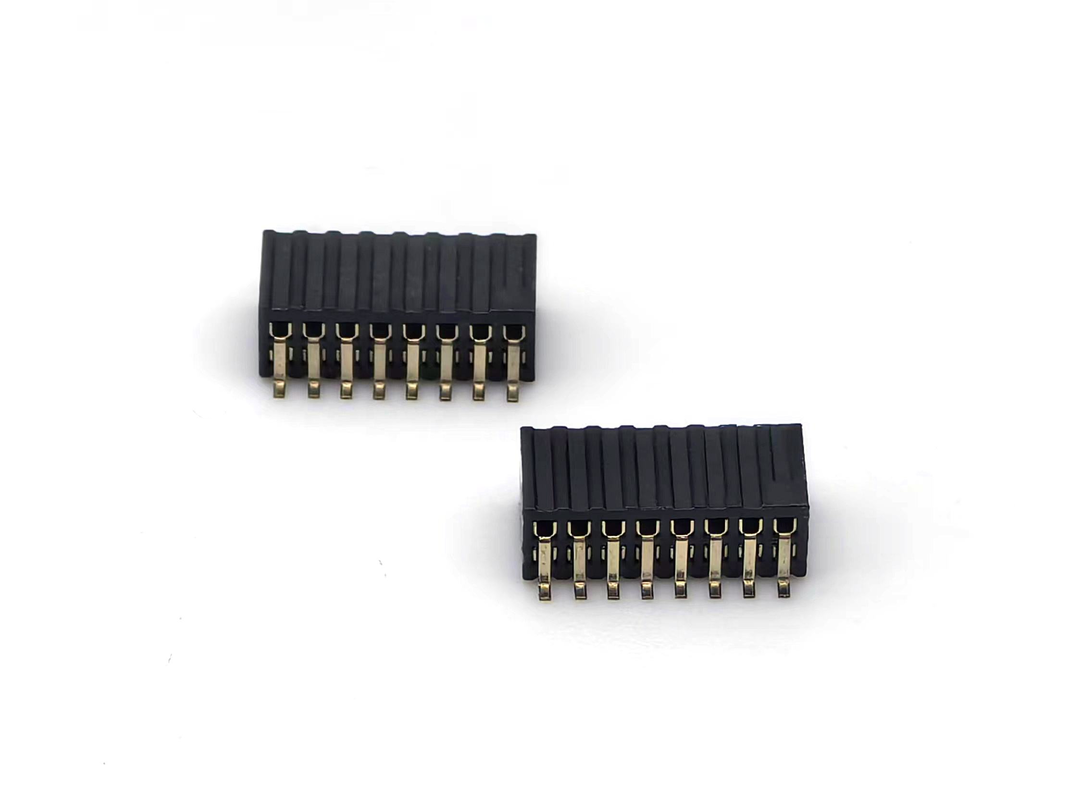

1.27mm ピッチ メスヘッダーコネクタ デュアルロウ サイドエントリー SMT PCBアダプター 真鍮コンタクト ナイロンハウジング H3.45mm 2*8P

ハイライト

• サイドエントリー SMT デュアルロウ設計、H3.45mm ロープロファイル、スタックアセンブリ用の垂直PCBスペースを節約
• 1.27mm ファインピッチ (0.050インチ)、2*8P 高密度レイアウトでコンパクトなボード間信号接続を実現
• 真鍮コンタクト + ナイロン UL94V-0 ハウジング、安定した導電性、リフローはんだ付け対応で全自動 SMT 生産に対応
• テープ＆リール包装対応、ピック＆プレース大量生産に最適。RoHS & REACH 準拠
• エンジニアリングプロトタイプおよびボリュームオーダープロジェクト向けに、カスタムメッキとピン数バリアントをサポート

製品説明

一般的な機械的パラメータ

材料および電気的特性

環境およびはんだ付けガイド

製品の特徴

1. サイドエントリー水平嵌合方向、サイドプラグイン機械構造要件に最適
2. デュアルロウ 2*8P構成、1.27mmピッチ、コンパクトなフットプリントでPCB使用面積を最大化
3. H3.45mm 制御ハウジング高さ、正確なPCBスタッキングのための均一な寸法公差
4. 高弾性真鍮コンタクトビーム、軽微な振動や衝撃に対する安定した接触抵抗
5. ナイロンハウジング UL94V-0 難燃性、標準SMTリフロー熱サイクルに耐性
6. SMTガルウィング端子、テープ＆リール梱包で自動ピック＆プレース製造に対応
7. RoHS準拠材料; ゴールドフラッシュ、選択的ゴールド、スズメッキオプションで異なる信頼性グレードに対応
8. 極性ノッチは、逆嵌合防止のために要求に応じて利用可能

製品の利点

1. サイドエントリー構造上の利点: 垂直トップエントリーヘッダーが取り付けられない設計上の制約を解決します。水平サイドプラグインは、狭いエンクロージャー内部スペースに適しています。
2. 密度と製造性のバランス: 1.27mmピッチは高密度信号ルーティングを実現し、標準SMT生産ラインとの互換性があり、特別な設備アップグレードは不要です。
3. 真鍮コンタクト性能: 良好な電気伝導性とバネ保持力により、中程度の振動シナリオでも安定した信号整合性を維持します。
4. 制御されたH3.45mm高さ: 固定ハウジング高さにより、マルチボードスタックモジュールのスタッキング高さの偏差リスクがなくなります。
5. 柔軟なソーシングサービス: サンプルトライアル、ピン数変更、メッキカスタマイズをサポートし、国際ブランド製品の費用対効果の高い代替品として機能します。
6. 生産準備完了パッケージ: テープ＆リール供給はピック＆プレースワークフローに直接対応し、大量生産のアセンブリ不良率を低減します。
7.


アプリケーション

• 産業用制御モジュールおよび組み込みシングルボードハードウェア
• IoTエッジゲートウェイ、センサー相互接続ボード
• ポータブル医療補助検出装置
• テスト＆測定器内部相互接続
• スマートウェアラブル、ハンドヘルド家電
• 通信補助サブボード、JTAGデバッグインターフェース接続

カスタマイズオプション

1. 嵌合相手: 1.27mmピッチデュアルロウオスピンヘッダーを選択する必要があります。サイドエントリー嵌合の機械的寸法互換性を確認してください。
2. アプリケーションシナリオのリマインダー: このコネクタは、信号レベル伝送に最適化されており、高電力電流供給を意図していません。
3. メッキ選択ルール: 屋内通常環境 → スズメッキ; 振動しやすい/長寿命要件 → ゴールドフラッシュ; 過酷な環境デバイス → カスタムゴールド厚を指定してください。
4. 機械的スペースチェック: エンクロージャー内の水平サイド嵌合クリアランスを確認し、アセンブリ後のハウジングの衝突を避けてください。
5. PCBフットプリント: 対応するサイドエントリーSMTフットプリントを厳密に適用してください。不適切なパッドレイアウトは、はんだ付けショートまたはオープン回路を引き起こします。
6. 生産モード: 大量生産の場合は、テープ＆リール梱包を選択してください。小ロットプロトタイプはチューブ梱包を選択できます。
