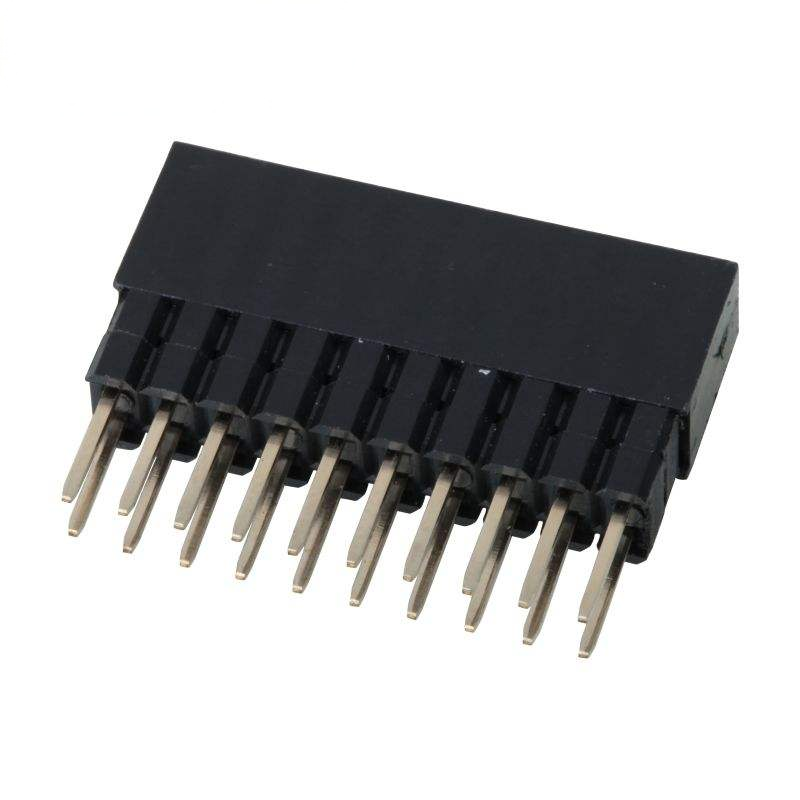

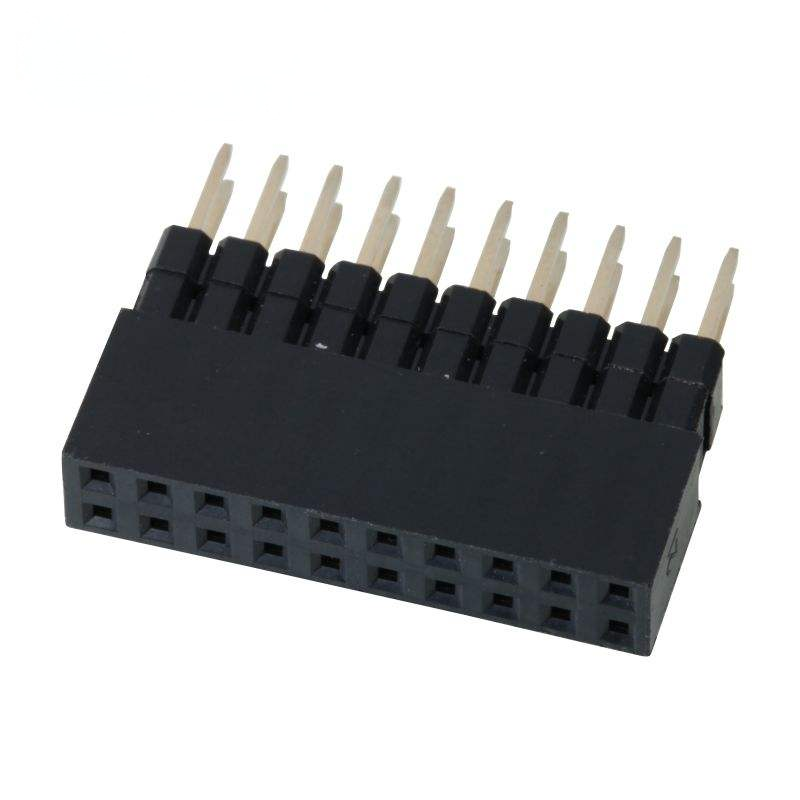

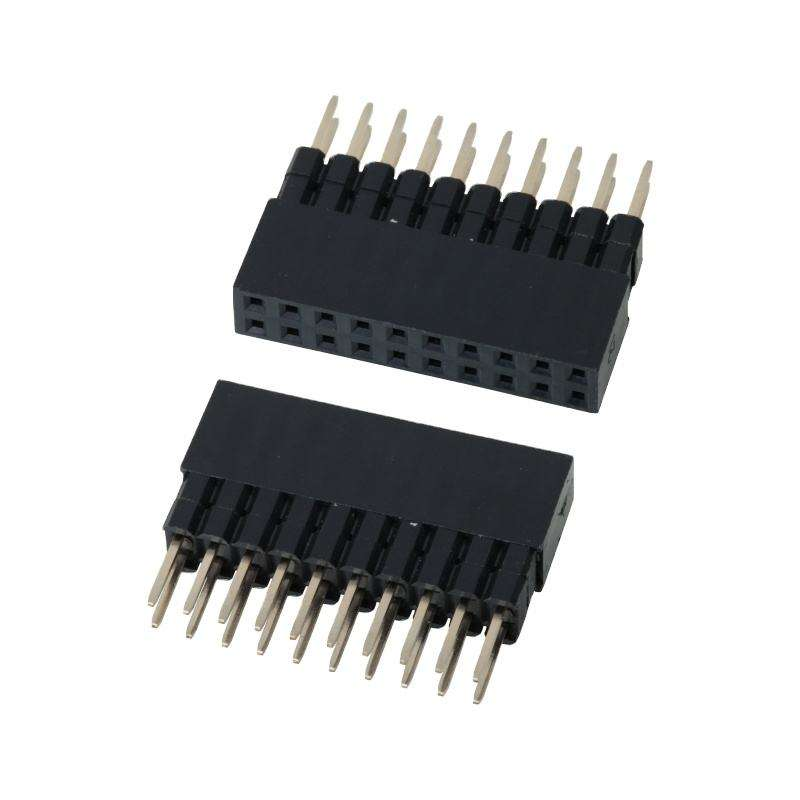

2.54mm、0.64x0.4SQピッチコネクタ複列メスピンヘッダーコネクタ

ハイライト

• 標準 2.54 mm ピッチ 2 列メス レセプタクル、0.64×0.4mm角コンタクト適合する雄ピンヘッダーとの正確な嵌合用
• UL94V‑0 高温絶縁体、SMT リフローおよびスルーホールアセンブリをサポート、RoHS および REACH 準拠
• 柔軟なめっきオプション: 金フラッシュ / ニッケル上に 3μ" ～ 30μ" の金、信号レベルおよび中程度の電流要件を満たします。
• 幅広いカスタマイズ可能なピン数 (2×2P から 2×40P)、大量生産向けのテープアンドリール / トレイ / バルクパッケージ
• 産業用、IoT、および組み込みの PCB 間相互接続向けの低い接触抵抗、安定した信号整合性

製品説明

一般的な機械的パラメータ

材料と電気的特性

環境とはんだ付けガイド

製品の特徴

1. 2 列レイアウト、2.54 mm (0.100 インチ) ピッチ、0.64 × 0.4 mm 正方形のコンタクト寸法により、正確なピン嵌合位置合わせを実現
2. 高温 UL94V-0 熱可塑性ハウジング、リフロー熱衝撃に耐性
3. リン青銅/真鍮接点、嵌合およびはんだ付け領域のカスタマイズ可能な金/錫メッキ
4. 複数のピン数オプション: 2×2P ～ 2×40P。縦置き/直角設置可能
5. テープアンドリール SMT ピックアンドプレース、トレイ、およびバルク梱包モードをサポート
6. RoHS 準拠、民生用、産業用、IoT 電子アプリケーション向けに認定

製品の利点

1. 0.64×0.4mm角コンタクト: 一般的な丸穴メスヘッダーと比較して、角型コンタクトは接触面積が大きく、接触抵抗が低く、振動しやすい機器に対して優れた防振性能を発揮します。
2. デュアル互換アセンブリ: スルーホール手はんだ付けと SMT テープ＆リールの量産の両方をサポートします。 1 部構成のシリーズでは、試作段階と量産段階がカバーされます。
3. フレキシブルめっき液: エンジニアは、コスト重視のプロジェクトには錫めっきを選択するか、高信頼性の信号接点には指定された金の厚さを選択して、オーバースペックなコストの無駄を回避できます。
4. フルレンジのピン数のカスタマイズ: 2×2P～2×40P は、標準部品のリードタイムが短く、ほとんどの組み込み基板間相互接続シナリオをカバーします。
5. 安定した熱性能: UL94V‑0 高温ハウジングは、リフローはんだ付け時のハウジング溶解のリスクを軽減し、アセンブリの不良率を低下させます。

応用

• 産業用制御メインボードおよびセンサーモジュール
• IoTゲートウェイ、スマートホームコントローラーハードウェア
• 組み込み開発ボード、テストおよび測定機器
• 医療補助電子モジュール
• 自動車内装補助電子機器
• 家電製品、電源ユニット

カスタマイズオプション

1. ピッチの確認: 嵌合オスピンヘッダーのピッチと一致する必要があります =2.54mm、接触寸法 0.64×0.4 mm 正方形。
2. ピン数の確認: 回路信号の総数をカウントします。 2 行フォーマット = 2 × N 位置。
3. 取り付けタイプを選択してください:
   • SMT: ピック アンド プレース機にはテープ アンド リール パッケージを選択してください
   • スルーホール: 手はんだ付け用にバルク/トレイを選択します
4. 向き: ボードを積み重ねる場合は垂直。横方向の基板相互接続用の直角。
5. メッキの選択:
   • コスト重視の非信号ピン: 錫メッキ
   • 信号経路/振動環境: 金メッキ (Au の厚さ要件を確認)
6. 動作環境: 連続 > 85 ℃ で作業する場合は、PA6T ハウジング バージョンを選択してください。
7. PCB レイアウト前にライブラリをインポートするには、データシートと PCB フットプリントをダウンロードしてください。
