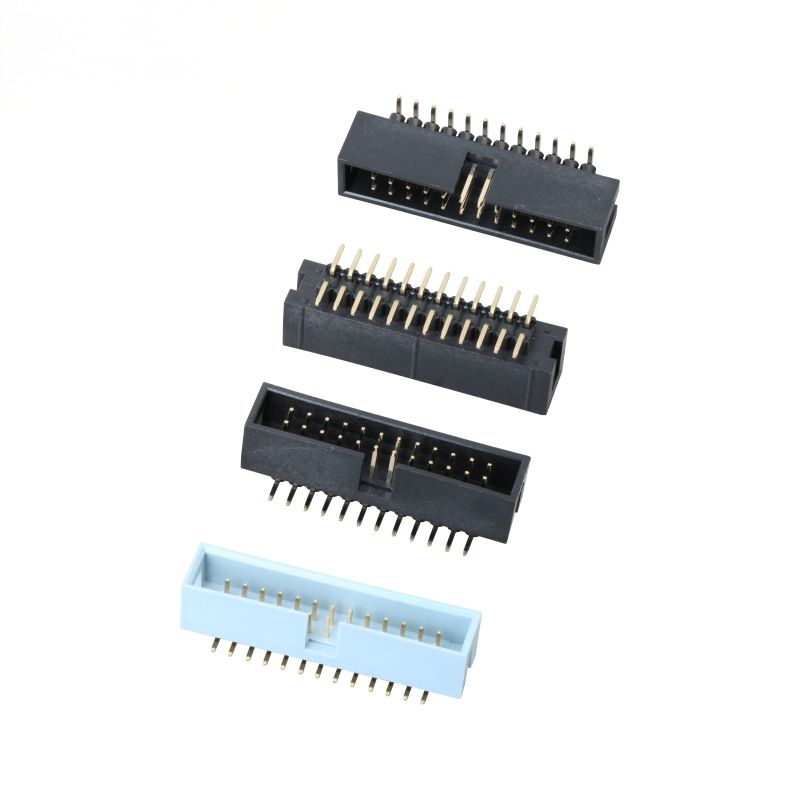

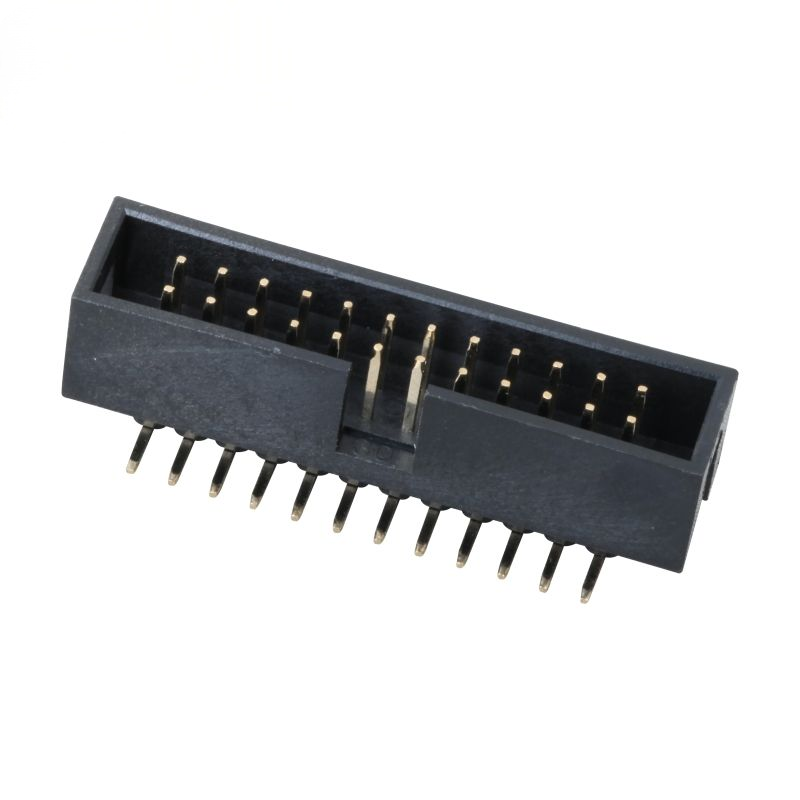

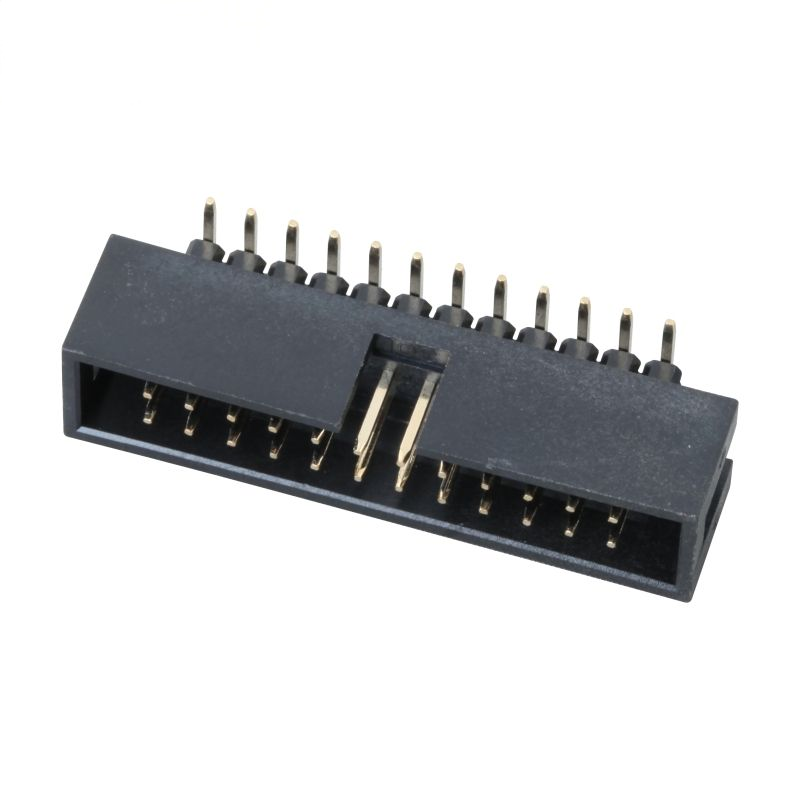

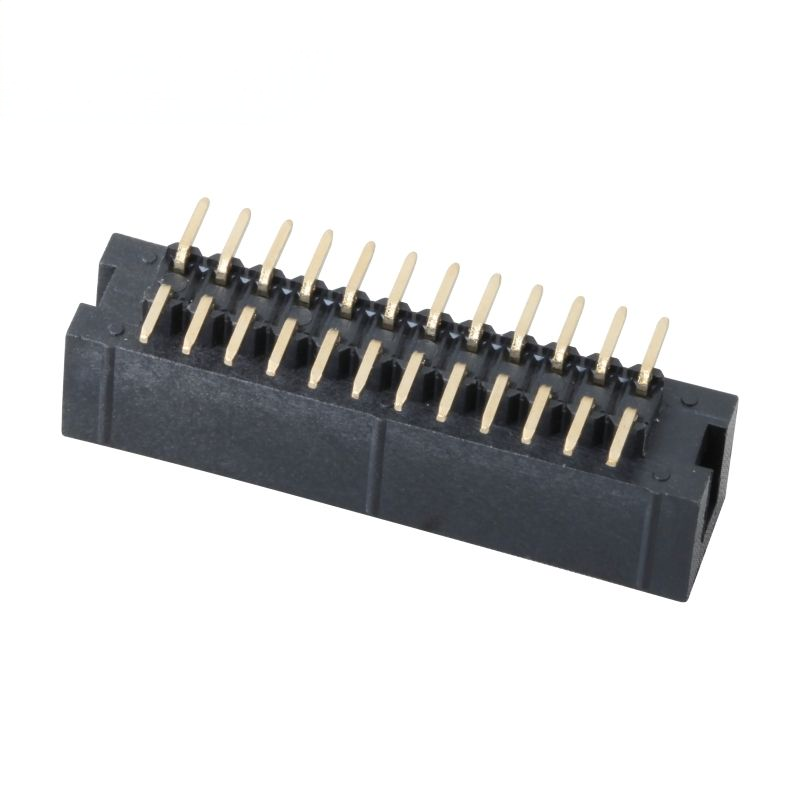

2.54-2xnPLB-H=8.8-SMT=10.5-SS ボックスヘッダー 2.54mm 3.0AMP 電子部品

ハイライト

• 2.54 mm 標準ピッチ 双列 SMT 包装ボックスヘッダー,全体高さ H=8.8 mm,PCBプロファイル総 10.5 mm,不変形防止のための不老鋼強化構造 (SS)
• 3.0 シグナル・クリティカルまたはコスト・センシティブPCBA用のシグナル・クリティカルまたはコスト・センシティブPCBAのための0.64mm平方銅接触点,オプションの金/チン・オーバー・ニッケル塗装
• 偏光化されたシールドハウジングは逆交配を防止する.高容量のSMTリフロー組成のための最適化されたピック&プレイスフットプリント
• UL94V‐0高温PA6T隔熱器,RoHS‐REACH対応,ピン数設定可能 6P‐64P ワイヤー・トゥ・ボード/ボード・トゥ・ボード相互接続

製品説明

一般的な機械パラメータ

材料と電気特性

環境と溶接ガイド

製品の特徴

1. ステンレス・ステールで強化された布団シェルは,組み立てやフィールドの振動中にハウジングの歪みに抵抗する
2. テープとロールの自動配置に適したSMT表面マウント端末;PCBに穴を掘る必要がない
3. 組み込み偏振キーは逆挿入リスクを排除し,不適切なマッチングによる回路損傷を回避します
4. 0.64 mm 方形の銅接触器は安定した接触力を提供します.複数の塗装オプション (フラッシュゴールド,3 μ ′′ ゴールド,チン・ニッケル) が利用できます.
5. 高温PA6T UL94V-0隔熱器は,鉛のないリフロー熱圧に耐える
6. モジュラルのピン数範囲: 6P ~ 64P 双列,OEM ピン番号のカスタマイズをサポート
7. RoHS & REACH に準拠し,産業および医療プロジェクトに利用可能な低ハロゲンオプション

製品 利点

1. SS不?? 鋼の補強材: 通常のプラスチック製のボックスのヘッダーと比較して,振動に敏感な産業用装置では,反扭曲および反衝撃性能が向上し,ピックアンドプレース中にホイジングが割れるリスクを軽減します.
2. 正確な総高さ10.5mm: 多くのレガシー2.54mmIDCシステムの機械的なクリアランス要件に一致する.PCBの再設計なしで主流市場ボックスのヘッダのドロップイン交換.
3. バランスのとれた電気性能: 3 パイン単位で指定される電源は,信号と低電力電源線の両方に適用されます.柔軟な塗装選択は,高速でないシナリオのBOMコストを削減し,高信頼性の信号回路のゴールド塗装をサポートする.
4. SMT-最適化された幾何学: 安定した溶接剤の足跡は,大量生産で墓石を投げるリスクを軽減します.テープとロールのパッケージは,SMTマシンに直接供給され,手作業コストを削減します.
5. 迅速なサンプルサポート: 機械的検証のために,定番のピン数とプレート厚さのサンプルを短期間で採取できます.

適用する

• 工業用制御ボード,PLC周辺モジュール
• IoTゲートウェイ,センサー取得モジュール
• 医療補助電子機器
• スマートホーム制御メインボード
• 試験・測定器 PCBA
• 通信端末内部のワイヤー・トゥ・ボード・インターコネクション
• 自動化機器の信号接続

カスタマイズオプション

1. 必要なピン数を確認する: 2 行, 6P~64P から合計ピン; 問い合わせをするときに正確なピン番号を指定する.
2. 塗装の選択
   • ティン・ニッケル:コスト最適化,汎用信号回路,通常の湿度環境
   • 3μ"金よりニッケル:振動,高温,長寿命の条件で好ましい
3. メカニカルチェック: 囲いの中身の 10.5 mm の総高さのクリアランスを確認し,交配相手が標準 2.54 mm IDC リボンケーブルソケットであることを確認します.
4. 組み立て:自動SMTではTape&Reel,小批量プロトタイプではTray/Tubeを選択します.
5. 特殊要求:低ハロゲンまたは医療用材料が必要な場合は,私たちに知らせてください.
