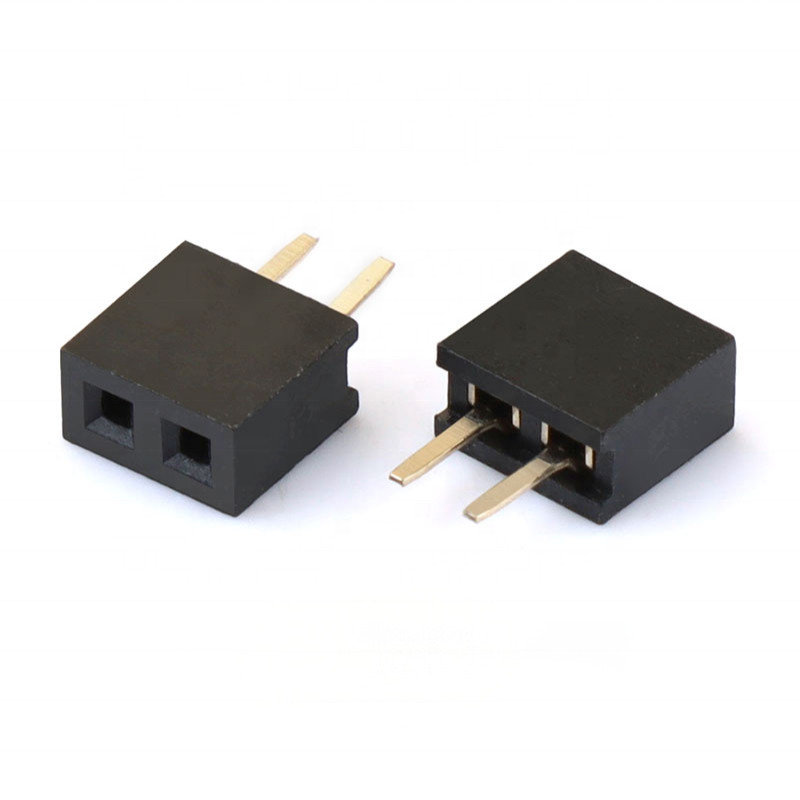

2mm 2pin 女性ピンヘッダ 垂直DIP単列 1*2P 女性2.0mmピンヘッダ接続

ハイライト

• 2.0 mm のピッチ,単列 2 ポジション垂直 DIP 穿孔設置,シンプルな信号/低電源ジャンプ接続のためのコンパクトな足跡
• リンゴと青銅のスプリング接触,安定した牽引力,軽い振動条件下での解散防止
• UL94V‐0 高温黒い隔熱器,標準波溶接プロセスと互換性
• 柔軟な塗装オプション:チーン/フラッシュゴールド/選択金;グローバルOEM調達のためのRoHS&REACH準拠
• 主流の2.0mmピッチ産業標準女性ヘッダシリーズへのドロップイン交換,大量生産のための短いリードタイム

製品説明

一般的な機械パラメータ

材料と電気特性

環境と溶接ガイド

製品の特徴

1. 単列2ピン垂直直直 DIP透孔設計,シンプルな2線接続ソリューション
2. フォスファール・ブロンズスプリングコンタクトビーム,一貫したコンタクトプレッシャー,振動下での断続的な信号のリスクを減らす
3. 溶接熱ショックに耐える黒色高温UL94V-0プラスチック蓋,波溶接中に溶融または変形しない
4. 多重接触面の仕上げはオプションである. 亜鉛塗装,フラッシュゴールドでニッケルベース,異なるサイクルライフ要件に適した選択金塗装
5. 標準的な足跡,主流の2.0mmピッチの男性ピンヘッダーメイトと直接互換
6. RoHS に準拠する原材料,消費者および産業用完成品の認証をサポート

製品 利点

1. DIPの機械的信頼性: 穴を通した溶接は,SMTバージョンよりもはるかに強いPCB保持を可能にします.プラグ・アンプラグ・ストレスまたは軽微な振動にさらされる組件に適しています.
2. 2ピン設定を対象とする: パワー・グラウンド・ペアに最適化,シンプルなトリガー・シグナル・リンク;最小限のPCBスペース占有のために冗長なピンを回避
3. スプリング・チューニング・フォスフォール・ブロンズ接触: 通常の銅端末よりも接触安定性が高い.振動環境における不十分な接触によって引き起こされるフィールド障害を軽減する
4. 費用に柔軟性のある塗装ソリューション: 量価に敏感な消費品のためのチンの塗装; 工業用高配合サイクル装置のためのフラッシュ/選択金,スペック以上のコスト廃棄物なし
5. 標準的な相互運用性: 足跡とマッピング寸法が業界全体の2.0mmピッチ基準に従い,PCBの再設計なしでBOMを簡単に置き換える

適用する

• IoTセンサーモジュールとワイヤレス制御ユニット
• 組み込み制御ボード,補助信号インターフェース
• 家電用スマート機器,小型制御回路ボード
• 産業用補助信号端末,低功率ボードジャンパー接続
• 試験装置,プロトタイプ開発ハードウェア

カスタマイズオプション

1. 配合部分を確認: 配合する必要があります2.0 mm のピッチの単列の男性ピンヘッダー合わないピッチは,組み立ての損傷と悪い接触を引き起こす
2. 固定: 強い機械的な保持が必要な場合,このDIP垂直バージョンを選択します. 完全な表面マウント組が必要であればSMT変種に切り替えます.
3. 塗装の選択
   • 亜鉛塗装:低コストの消費製品,交配サイクルが少ない
   • ニッケル+フラッシュゴールド:工業機器,頻繁なプラグイン,湿った作業環境
4. 電気降電:連続作業と高環境温条件下では,電流降電が定数値の ≤ 70%
5. PCBフットプリント:厳格に私たちの寸法図に従って,冷たい溶接や墓石を防ぐために任意にパッドのサイズを変更しないでください

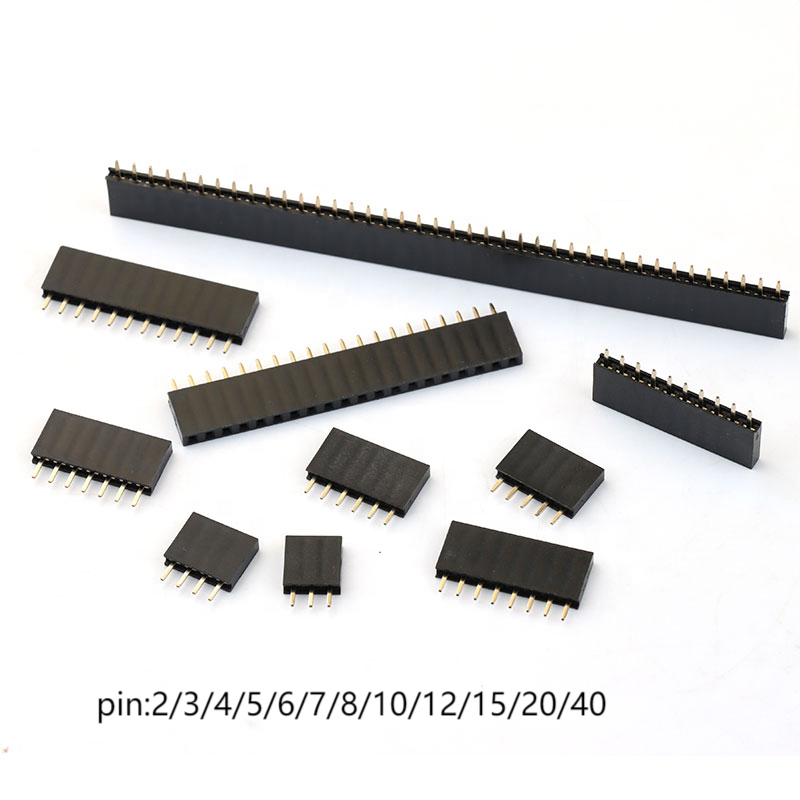

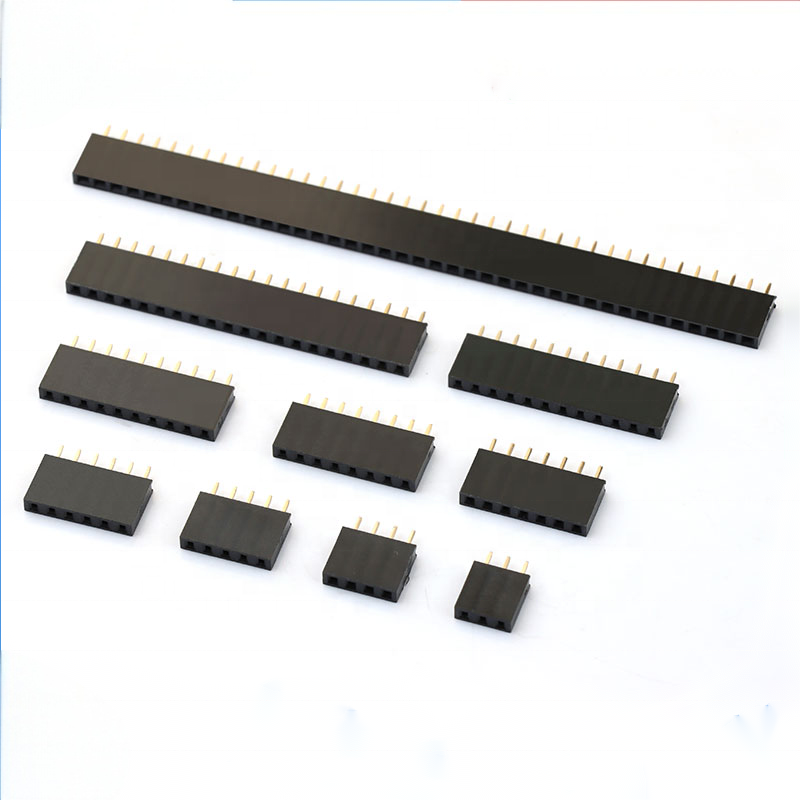

6. 1×3P‐1×40P単列女性ヘッダのカスタマイズをサポートします
