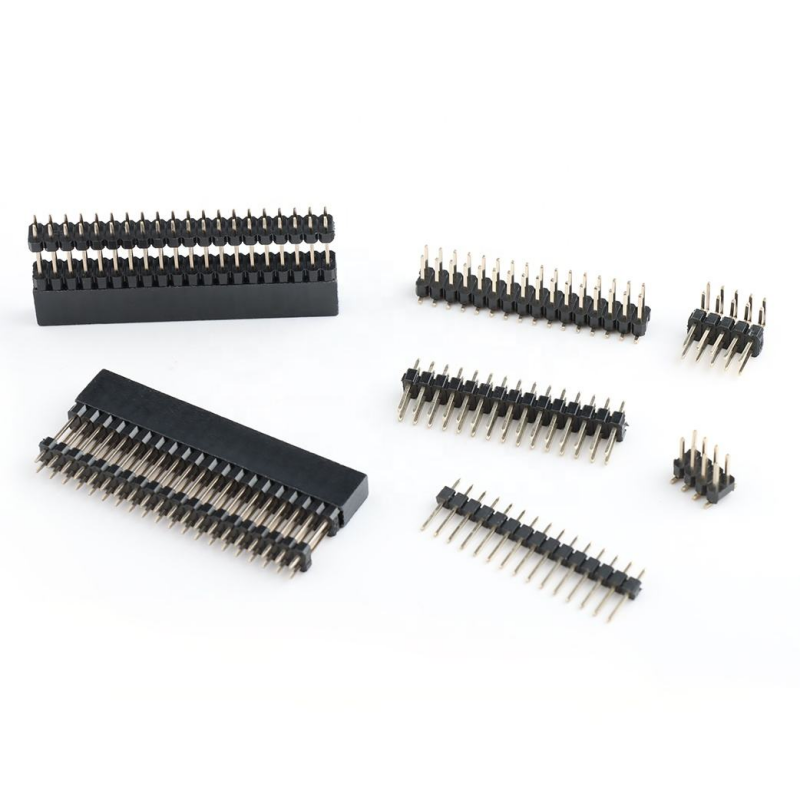

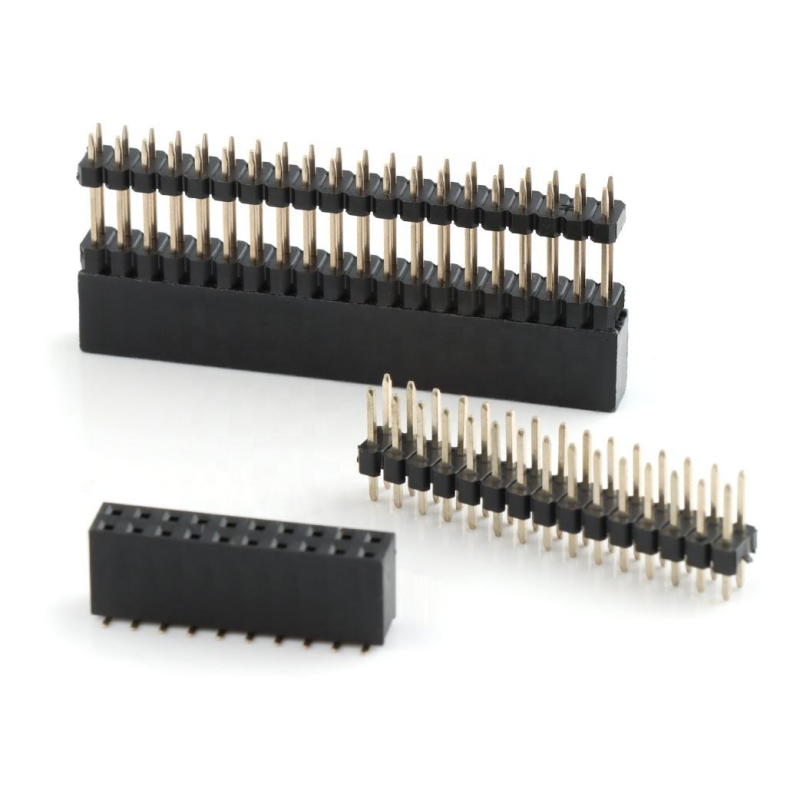

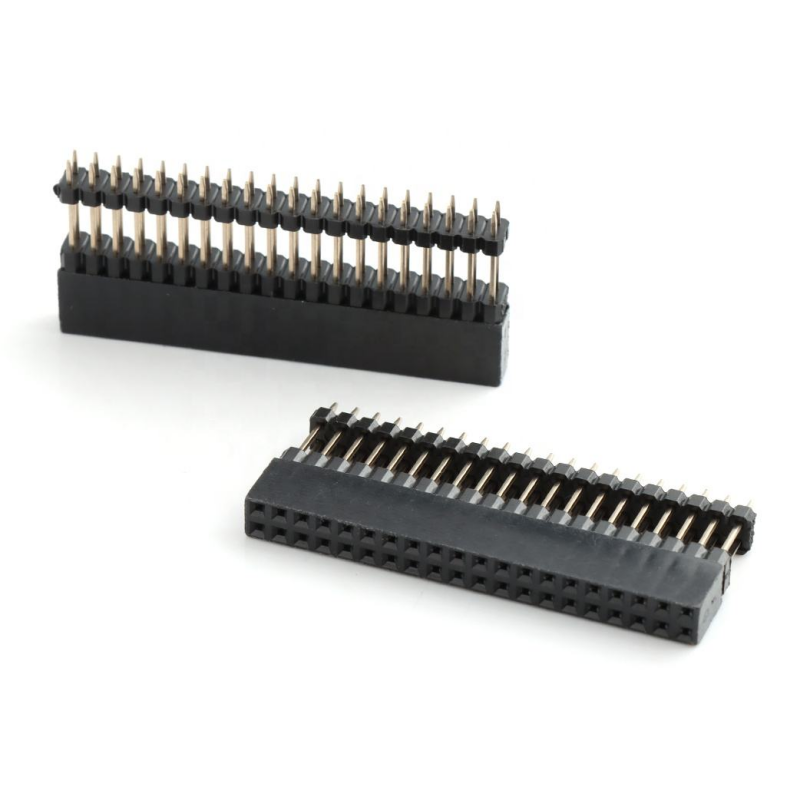

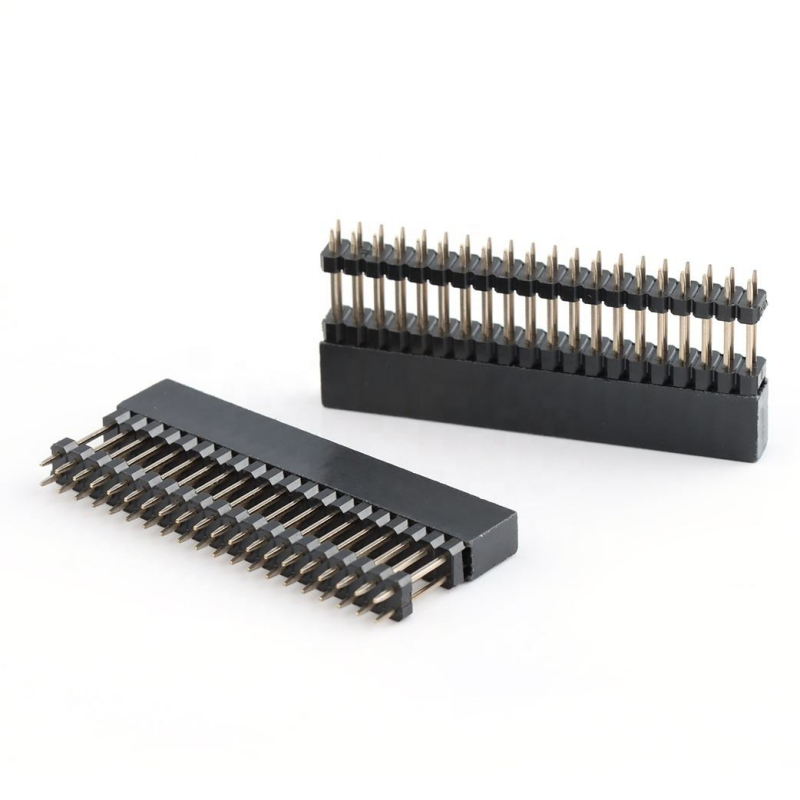

デュアルロウ 2.54mm ピッチ ピンヘッダーコネクタ 高さ調整 220ピン ストレート スタッキングヘッダー 0.1インチ ピンメスヘッダー

ハイライト

• 高さ調整されたスタッキングボディ、基板上スタッキングレイアウト用のコンポーネントに垂直クリアランスを追加
• 標準 2.54mm (0.1インチ) ピッチ デュアルロウ 2x20P、主流の 0.1インチ オスピンヘッダーと完全互換
• スルーホール ストレート垂直設計、繰り返し抜き差しに強い機械的保持力
• UL94-V-0 難燃性絶縁材、RoHS準拠、スズ/選択金メッキオプション対応
• 産業用およびプロトタイピングプロジェクト向けに、スタッキング高さ、ピン長、メッキ厚さをカスタマイズ可能

ピンヘッダーは、回路基板にはんだ付けされ、メスソケットからの接続を受け取るために突き出ている硬い金属コネクタです。ピンヘッダー（PH、またはヘッダーとも呼ばれます）は定義上オスですが、メス相当品も一般的であり、メスヘッダー（FH）またはヘッダーコネクタと呼びます。
ピッチ: 1.27mm/2.0mm/2.54mm
材質: 絶縁材: PA6T/PBT
コンタクト材質: 真鍮/リン青銅
形状: カーブ/ストレート
ピン数: 2-40ピン

製品説明

一般的な機械的パラメータ

材質および電気的特性

環境およびはんだ付けガイド

製品の特徴

1. デュアルロウ 2x20P (40コンタクト)、2.54mm / 0.1インチ 標準ピッチ、市販の0.1インチ オスピンヘッダーと相互運用可能
2. 高さ調整された絶縁ハウジング、スタッキングクリアランスを増やし、スタックされたPCB間のコンポーネント衝突を回避
3. ストレート垂直スルーホール構造; ウェーブはんだ付け中の安定した位置決め
4. スプリングロードされたメスコンタクトソケット、断続的な接続を防ぐ一貫したグリップ力
5. 黒色PA6T / PBTハウジング、UL94-V-0難燃性、広い動作温度範囲
6. 複数のメッキオプション: 純スズ、ニッケルベース上の選択金フラッシュで異なるサイクル寿命要件に対応
7. RoHS & REACH準拠、OEM寸法調整可能 (ピン長、スタッキング高さ、ピン数)

製品の利点

1. 高さ調整スタッキングの利点: 背の高いコンポーネントが重なり合ったPCB上に搭載されている場合の干渉問題を解決します。PCBレイアウトを変更する必要がありません。通常の低プロファイルメスヘッダーとは一線を画します。
2. 相互運用性: 厳格な2.54mmピッチ寸法公差により、主要ベンダーの汎用0.1インチ オスピンヘッダーと直接嵌合します。
3. 機械的信頼性: スルーホールはんだ付けは、SMTヘッダーよりもはるかに強力な引き抜き抵抗を提供し、衝撃や振動を受けるデバイスに適しています。
4. コスト柔軟なメッキソリューション: コンタクト嵌合部のみに選択金を使用することで、表面全体に高価な金メッキをするのではなく、サービス寿命とBOMコストのバランスを取ります。
5. エンジニアリングの柔軟性: プロジェクトへの迅速な適応のために、スタッキング高さ、ピンテール長、ピン数の変更をサポートします。

アプリケーション

• 組み込み制御ボードおよび産業用コントローラーモジュール
• IoTゲートウェイ、センサー収集ユニット
• シングルボードコンピューター拡張シールド、プロトタイプ開発プラットフォーム
• 自動化機器、テストおよび測定機器
• 民生用電子機器、電源スタッキングモジュール
• 医療補助機器、通信周辺ボード

カスタマイズオプション

1. 嵌合部品の確認: 2.54mmピッチ デュアルロウ オスピンヘッダーと一致する必要があります。ピンの角サイズと嵌合深さを確認してください。
2. スタック高さの計画: 下のPCB上の最も背の高いコンポーネントを測定し、物理的な衝突を防ぐために十分な高さ調整されたハウジングの高さを選択してください。
3. 取り付け: これはスルーホールタイプです。PCBフットプリントがスルーホールパッドレイアウトと一致していることを確認してください。SMT専用のアセンブリラインには使用しないでください。
4. メッキの選択: 低嵌合サイクル静的接続の場合はスズメッキ。頻繁な抜き差しや湿度の高い産業環境の場合は選択金。
5. 電流 derating: 高密度マルチ信号および電源混合アプリケーションでは、ピンあたりの電流を derate してください。
6. カスタムリクエスト: 標準の2x20が適合しない場合は、他のピン数バリアントをカットまたは成形できます。
