2.0mmピッチ 女性ピンヘッダー SMT 2*9ピン 双列ピンヘッダーコネクター

ハイライト

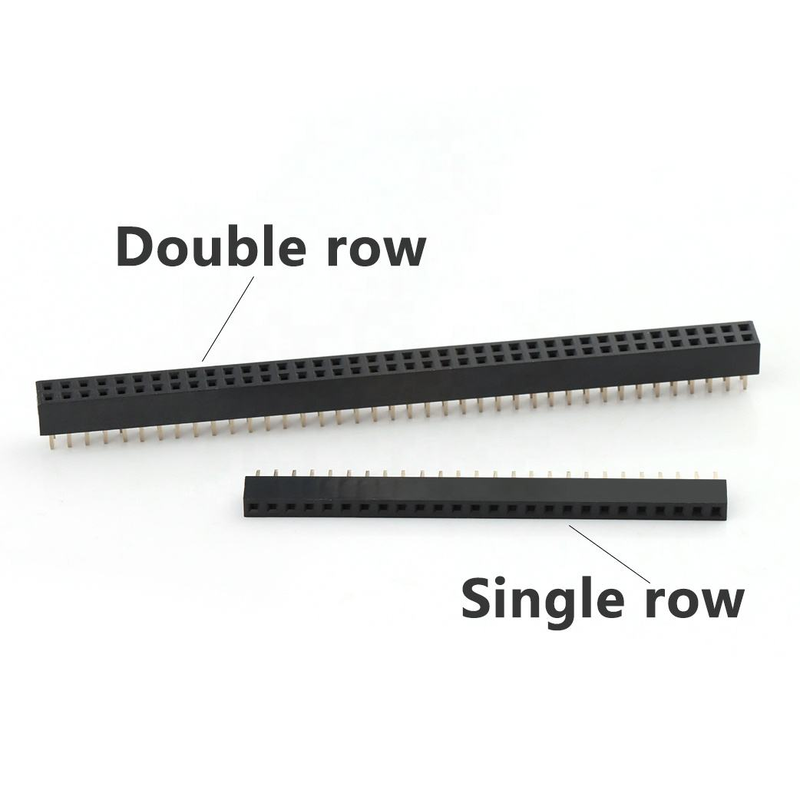

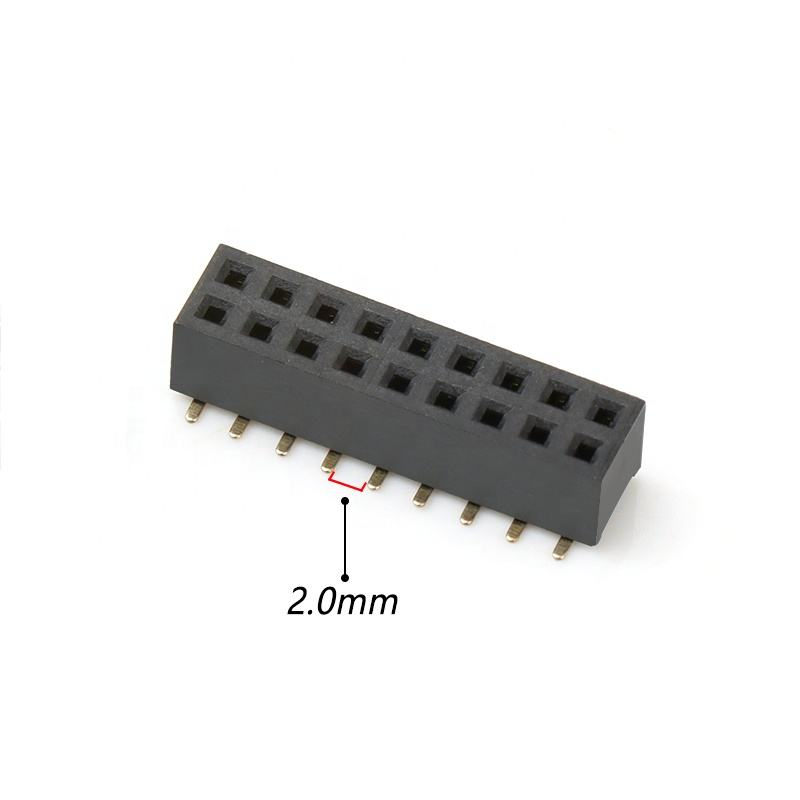

• 2.0mmピッチ,2列2×9Pin SMT表面マウントデザイン,PCBフットプリントを2.54mm対数に節約
• 高温PA6Tホイジング,標準的なリフロー溶接組立てラインと互換性

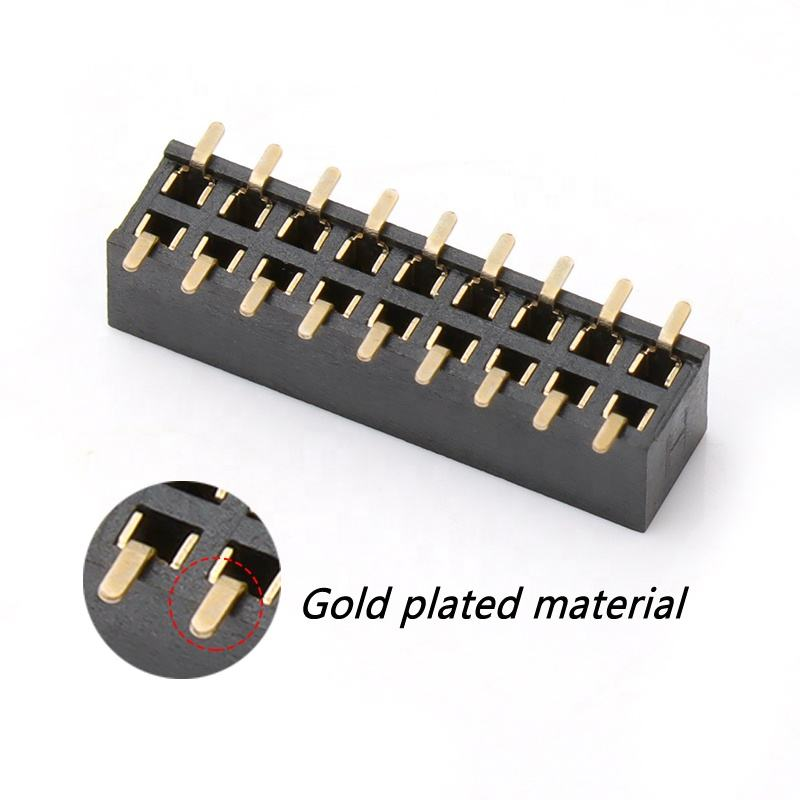

• リンゴ・ブロンズ接触,オプションの黄金フラッシュ塗装,安定した信号と低接触抵抗
• 標準的なフットプリント,主流産業の同等のドロップイン代替
• RoHSとREACHに準拠する; 大量生産のSMT用トレイパッケージ

ピンヘッダは硬い金属コネクタで,回路板に溶接され,女性ソケットから接続を受け取り,固定されます.ピンヘッダ (しばしばPHと呼ばれます) は,定義的には男性です女性のヘッダー (FH) またはヘッダーコネクタと呼ばれます.
ピッチ:1.27mm/2.0mm/2.54mm
材料: 隔熱材料: PA6T/PBT
接触材料:銅/リンゴ 青銅
形状: 曲線/直線
ピン:2-40ピン
高さ:8.5 mm/9.5 mm/10.5 mm/11.5 mm

製品説明

一般的な機械パラメータ

材料と電気特性

環境と溶接ガイド

製品の特徴

1. 2×9Pinの2列配置で,多チャンネル信号伝送のための合計18の接触位置
2. SMT 表面マウントプロファイル,自動リフロー組装に適している.PTH 掘削は必要ない.
3. 高温 UL94V-0 PA6T 隔熱器,リフロープロセス中の熱変形に耐える
4. リンゴ・ブロンズの接触端末は,繰り返し交配サイクルで良いスプリング性能を提供します
5. 柔軟な塗装オプション:コストと耐腐蝕性をバランスするために,ニッケルよりも黄金フラッシュ/チン
6. Altium,KiCad,Cadence のための簡単なライブラリインポート
7. 黒いコーティング色;高速SMTピックアンドプレイス生産用のトレイパッケージング
8. RoHS と REACH に準拠し,世界市場へのアクセス

製品 利点

1. 空間節約のレイアウト: 2.0mmのピッチは,従来の2.54mmヘッダーと比較してPCB占有面積を削減し,コンパクトな埋め込みハードウェアに最適です.
2. 大量生産に適した: SMT トレイパック設計は,ピック・アンド・プレイスマシンとシームレスに動作し,組み立て労働コストを削減します.
3. 信頼性の高い接触性能: リン銅端末は,繰り返しプラグインした後も安定したスプリング力を維持し,断続的な信号障害を回避します.
4. エンジニアリングの便利さ: 標準的なフットプリント,使用準備の良いPCBライブラリ,ハードウェアの検証サイクルを短縮します.
5. コスト・フレキシブル・プレート一般的な信号用途のためのチーン塗装を選択します.高振動/高湿度作業環境のための金塗装.
6. 互換性: pin-to-pinは,主流の市場と同等の部品と互換性があり,BOMの置き換えを再設計せずにサポートします.

適用する

• 組み込み制御ボードとIoTゲートウェイモジュール
• 産業用センサーとデータ取得ハードウェア
• 医療補助制御装置
• スマートホームコントローラ PCBA
• LCD/ディスプレイ周辺インターフェースボード
• 試験・測定器の内部接続
• 自動車用インテリア用非安全電子組件

カスタマイズオプション

1. 2.54mmのピッチで混ぜると組成が損傷します.
2. マウントタイプ: プロジェクトにSMT処理が完全に必要ならこのSMTバージョンを選択し,手動の溶接が優れている場合は透孔型を選択します.
3. 塗装の選択
   • スチール・ニッケル: 屋内における正常湿度信号回路用で,コスト効率が良い.
   • 黄金フラッシュ塗装:屋外,振動密度の高い,高湿度での作業用
4. 熱性提言:PCBパッドの設計は,推奨された地形パターンに従っており,再流の際にパッドのショートサーキットを避ける.
5. 電流制限:各ピンは最大2A; 定数パラメータを超えた重力電源ループでは使用しないでください.
6. マッピングチェック:合計18ピン (2×9) の要件を確認します.他のピン数が必要な場合は,カスタマイズのために私たちと連絡してください.
