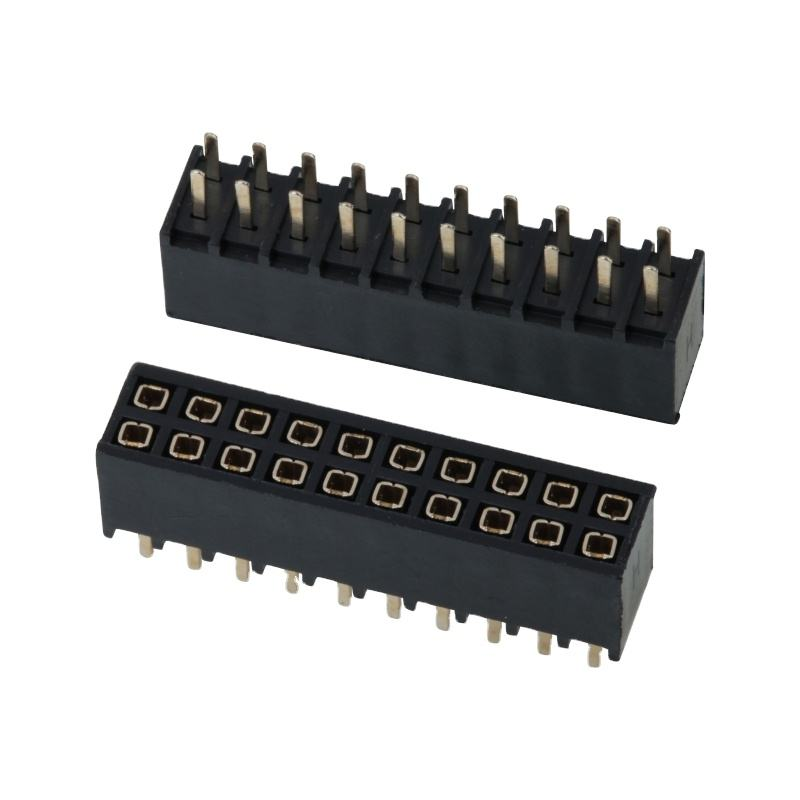

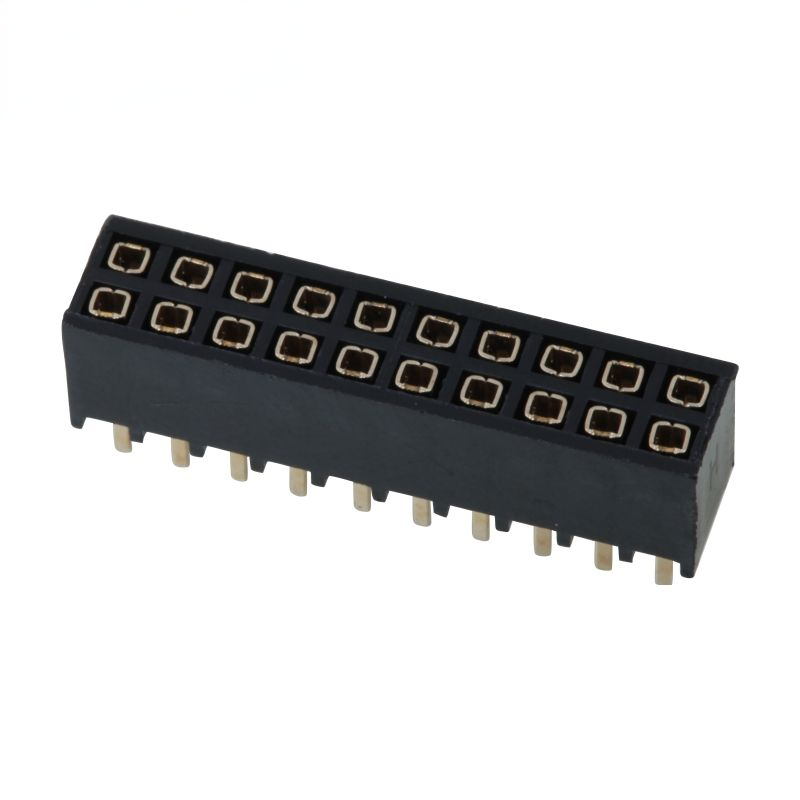

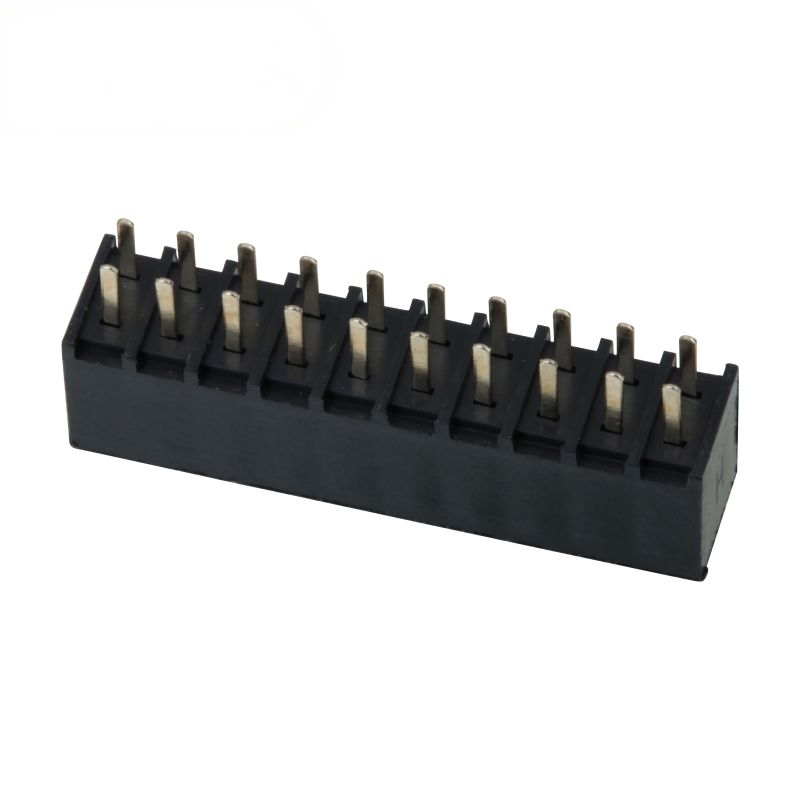

DIPメスヘッダー 2.54mmピッチ ダブルロウ メス ストレートヘッダー ソケットピンストリップコネクタ

DIP 女性ヘッダー 2.54mm ピッチ ダブルロー 女性ストレートヘッダーソケットピンストリップコネクタ

ハイライト

• 業界標準の2.54mm (0.100") ピッチの2列のDIP透孔女性ヘッダー,標準の2.54mm男性ピンヘッダーとの完全な相互運用性
• フォスファール・ブロンズ接触端末,オプションの金/スチール塗装,振動下での安定した接触&頻繁な交尾
• UL94‐V0 高温PBTホイジング,波溶接と手動再加工プロセスに対応する
• 幅広いピン数範囲 2×2P-2×40P,OEMプロジェクト向けにカスタムされたピン尾/隔熱器の高さ
• RoHS と REACH に準拠する,コスト効率の良いボード・トゥ・ボード・スタッキング&プロトタイプ作成のインターコネクトソリューション

製品説明

一般的な機械パラメータ

材料と電気特性

環境と溶接ガイド

製品の特徴

1. 2列の直立垂直DIP穿孔設置,衝撃と振動に対する堅牢なPCB機械アンカー
2. 標準的な2.54mmピッチ,主流の2.54mmメスヘッダの足跡とコンポーネントと完全に互換性がある
3. リンゴ・ブロンズスプリングコンタクトは,交配サイクルにわたって一貫した接触力を維持し,接触の緩解に抵抗する
4. 黒色PBT隔熱器 UL94‐V0 耐火性,波溶接熱圧に耐える,変形しない
5. 柔軟な塗装オプション:一般用チンの塗装;厳しい環境における抗酸化性能のためにニッケル・アンダー・ゴールド塗装
6. ピン数カバー: 2×2P から 2×40P まで; パーソナライズされたピン尾長とハウジングの高さはサポートされています
7. RoHS/REACH に準拠,大量生産のための袋または箱で提供

製品 利点

1. 強いPCB保持力: DIP透孔溶接は,振動に敏感な機器のSMTヘッダーよりもはるかに優れた機械的安定性をもたらし,コネクタがPCBから引き上げられるのを防ぐ.
2. 完全な生態系互換性: 2.54mm の業界標準ピッチは,部品調達リスクを軽減し,主流の市場同等の部品を代替する.
3. 2列の高密度のレイアウト: 双列設計は,単列ソリューションと比較して,より短いPCBフットプリント内により多くの信号チャンネルをパッケージし,ボードスペースを節約します.
4. 二重質の塗装溶液: 青銅塗装版は商用品のBOMコストを制御する; 金塗装版は屋外/高湿度長寿命装置の酸化を軽減する.
5. 迅速なプロジェクト・イテレーション: 標準的なピンの数値で,迅速なプロトタイプ作成; OEMの大量生産のためにカスタムサイズが利用できます.
6. 組み立てに適した: 隔熱器は波溶接器の熱歪みに抵抗し,SMT/波溶接器の生産ラインでは組み立て拒否率が低い.

適用する

• 工業用制御ボード,PLC周辺モジュール
• 組み込みシステム,単板コンピュータ,開発ボード
• IoTセンサーゲートウェイ,スマートホームハードウェア
• 試験・測定機器
• ロボットの補助制御モジュール
• 自動車用インテリア補助電子機器
• 医療用非重要な信号モジュール
• 消費者電子機器,プロトタイプ製作&DIY機器

カスタマイズオプション

1. ピン設定を確認する: ピン総数 (2×N) を定義し,二列のレイアウトを; 2.54 mm の厳格な男性ヘッダーピッチと行間隔の一致を確認する.
2. マウントチェック: 強い機械的衝撃耐性が求められる場合,DIP直線型を選択し,横のマッチングが必要な場合は直角型を選択する.
3. 塗装の選択:
   • スチール塗装:屋内商業用装置,通常の湿度環境,コストに敏感なプロジェクト.
   • 黄金塗装:屋外,高湿度,長寿命,プラグ・アンプラグの頻度
4. PCBフットプリントの検証: PCB 穴の直径が DIP ピンの寸法に一致することを確認します. 周囲の部品との機械的干渉を避けるために隔熱器の高さを確認します.
5. 熱マッチング: 波溶接法が適用されている場合,隔熱材料が溶接温度要件を満たしていることを確認します.
6. カスタム要求: 非標準のピン尾長,隔熱器の高さ,または特別なピン数に関する図面を提出する.
