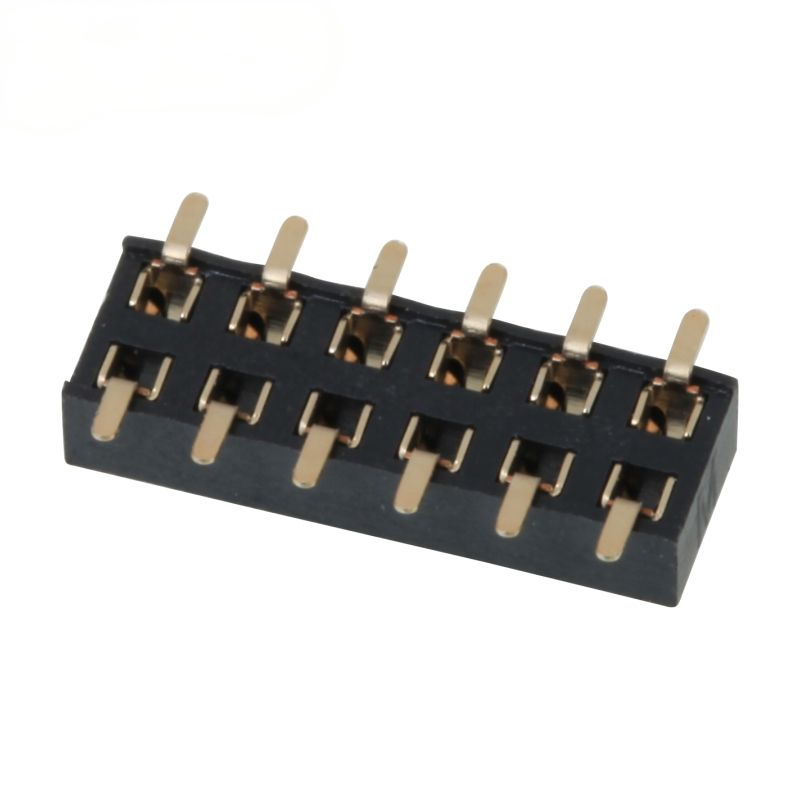

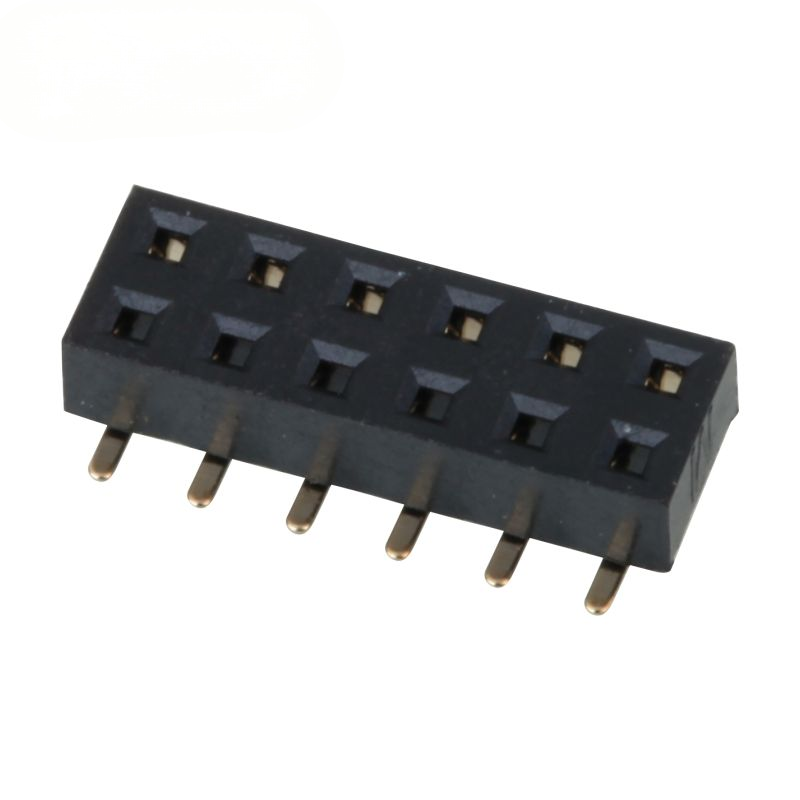

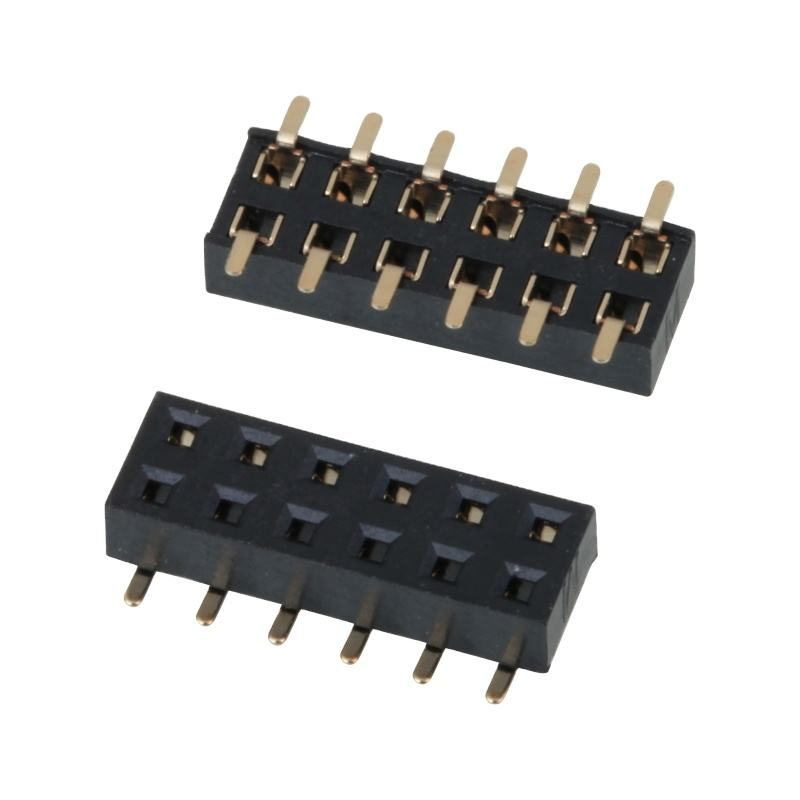

SMD2.0mmコネクタ 女性ヘッダー 双列 下部エントリー 金属ピン 女性ヘッダー

SMD 2.0mm コネクタ メスヘッダー デュアルロウ ボトムエントリー 金メッキピン メスヘッダー

ハイライト

• ボトムエントリーSMDデュアルロウ設計により、PCB上面のスペースを節約し、コンパクトなスタックボードレイアウトに最適です。
• 2.0mmピッチは、フットプリント削減と機械的強度を2.54mm標準と比較してバランスさせます。
• 金メッキコンタクトピン：低接触抵抗、酸化防止、長期間の動作で安定した信号伝送を実現
• 高温PA6Tハウジング UL94V-0、リフローはんだ付け対応、自動組立ライン用のテープ＆リール包装
• 幅広いピン数カスタマイズ：2x2から2x40ポジションまで、OEMピン高さ＆メッキ厚みも対応可能
• RoHS / REACH準拠、グローバル産業用電子機器要件を満たします

製品説明

一般的な機械的パラメータ

材質＆電気的特性

環境＆はんだ付けガイド

製品の特徴

1. ボトムエントリーガルウィングSMD端子；絶縁体上面にピンの露出がなく、PCB上面の部品との干渉を回避
2. デュアルロウレイアウト、2.0mmピッチ、2x2から2x40ポジションまでの設定可能なピン数
3. コンタクト：真鍮合金ベースに金オーバーニッケルメッキ；金厚みカスタマイズ可能（3μin～30μin）
4. ハウジング：高温PA6T熱可塑性樹脂、UL94V-0難燃性、黒色、リフロー熱衝撃に耐性
5. テープ＆リール包装が標準；チューブ包装はプロトタイプ＆小ロット生産にオプション
6. 厳格な寸法の一貫性；安定した嵌合力、繰り返し抜き差し後の断続的な接続リスクを低減

製品の利点

1. ボトムエントリーSMDのユニークな価値：ハウジングの上にピンが突き出ていません。設計者は高さに敏感な部品をコネクタ領域の真上に配置できるため、垂直トップエントリーSMDヘッダーと比較して、コンパクトなスタックPCBレイアウトの柔軟性が大幅に向上します。
2. 金メッキコンタクトは酸化を防ぎます；湿度の高い産業環境でも信頼性の高い性能を発揮し、信号回路のフィールド故障率を低減します。
3. PA6T高温ハウジングは、鉛フリーリフロー中の溶融/変形リスクを排除し、標準SMT生産ラインと互換性があり、特別なプロセス調整は不要です。
4. 幅広いピン数範囲とカスタマイズ可能なメッキ厚みは、プロトタイプR&Dおよび大量OEMプロジェクトをサポートします。
5. 安定した嵌合力：緩すぎて接触不良を起こすこともなく、きつすぎて組み立てが困難になることもありません。
6. 厳格な出荷時寸法検査、一貫したフットプリント；PCB設計のためのフットプリントライブラリ作成が容易です。

アプリケーション

• 産業用制御ボード＆IoTゲートウェイモジュール
• 組み込みコンピューティング、シングルボード補助相互接続
• スマートホームハードウェア、センサーモジュール
• 医療補助電子機器
• ネットワーク周辺ハードウェア
• 自動車内装非安全電子アセンブリ
• 民生用電子機器、ディスプレイ周辺モジュール

カスタマイズオプション

1. ピン数確認：信号/電源チャネル数に応じて、デュアルロウポジション（2xN）を選択してください。
2. 実装方向：このボトムエントリーSMDを選択してください。PCB上面にピンの突出をゼロにしたい場合。スルーホールはんだ付けが必要な場合は選択しないでください。
3. メッキ要件：
   • 信号/屋内民生用デバイス：コストバランスのため、金フラッシュ（3μin～6μin）
   • 高湿度産業環境：より高い金厚み≥10μinを選択してください
4. リフロー条件：はんだ付けプロファイルに従ってください；ピーク温度245℃を超えないでください。
5. 嵌合相手：標準2.0mmピッチオスピンヘッダーと一致する必要があります；大量注文前に機械的嵌合高さを確認してください。
6. 包装：自動SMTにはテープ＆リールを選択してください；ラボプロトタイピングにはチューブを選択してください。
