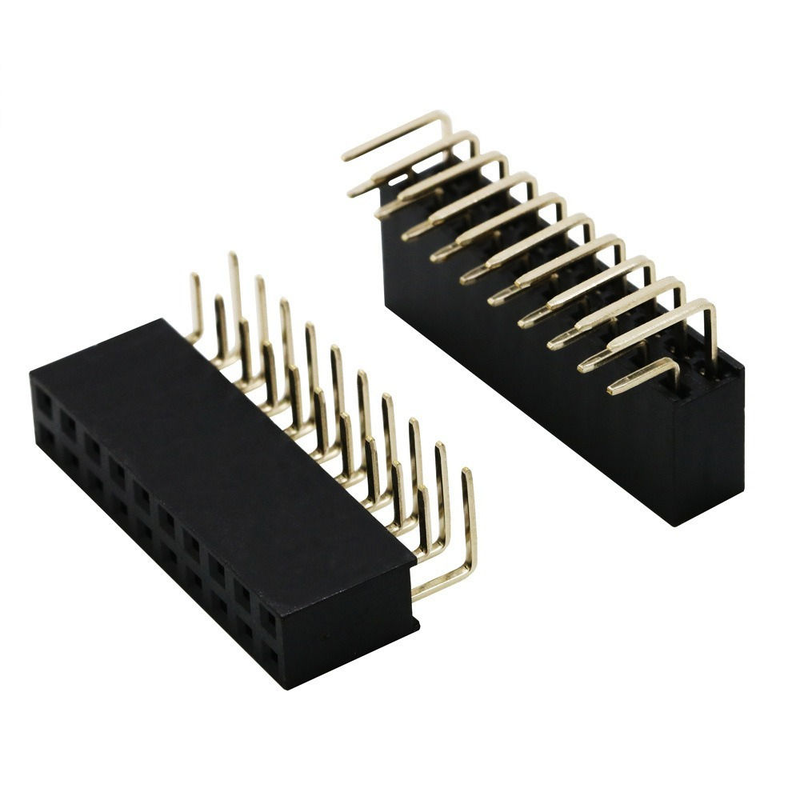

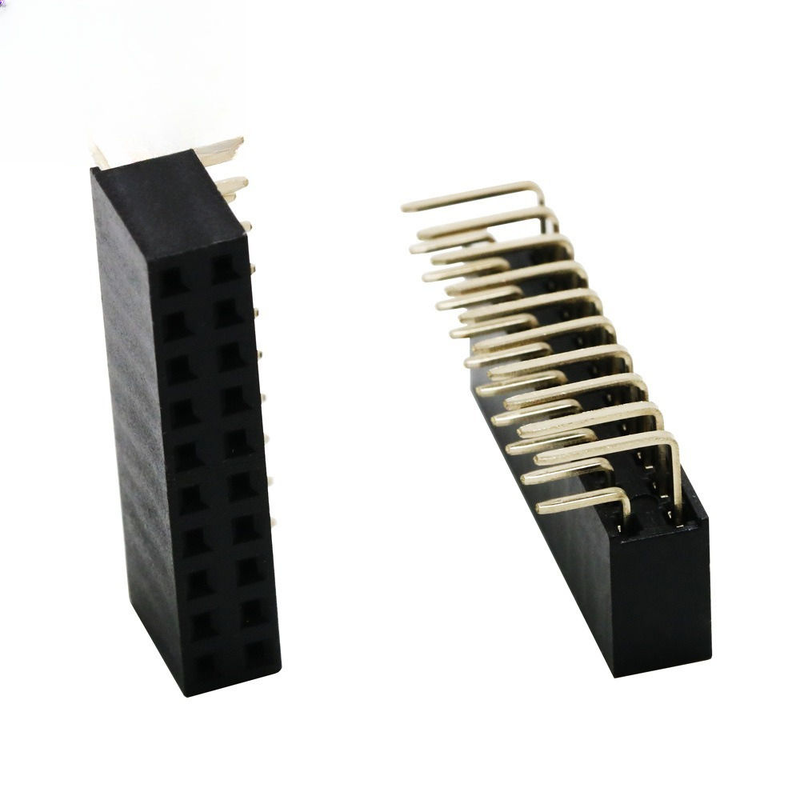

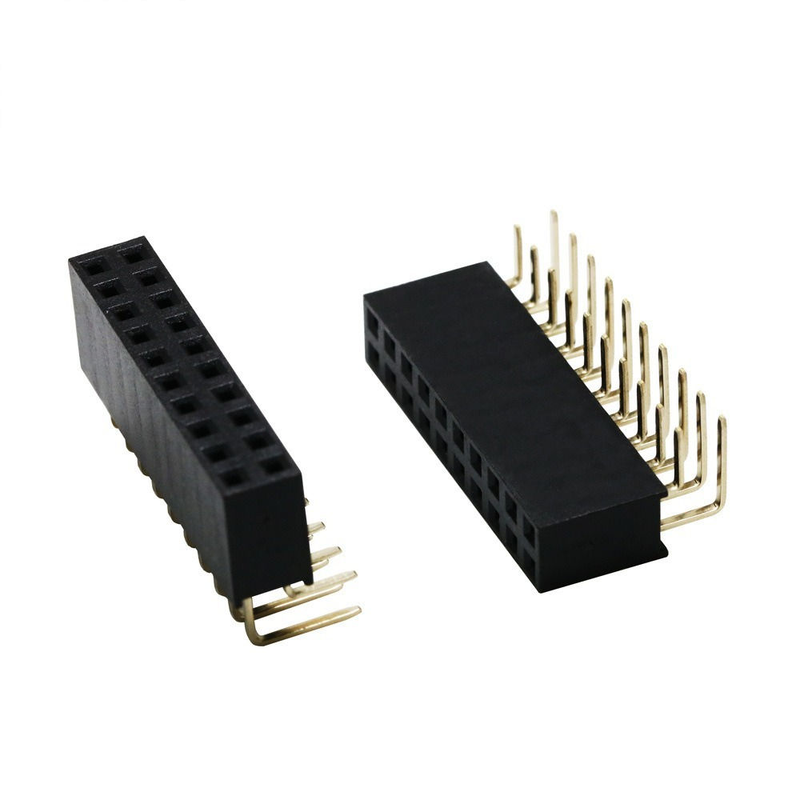

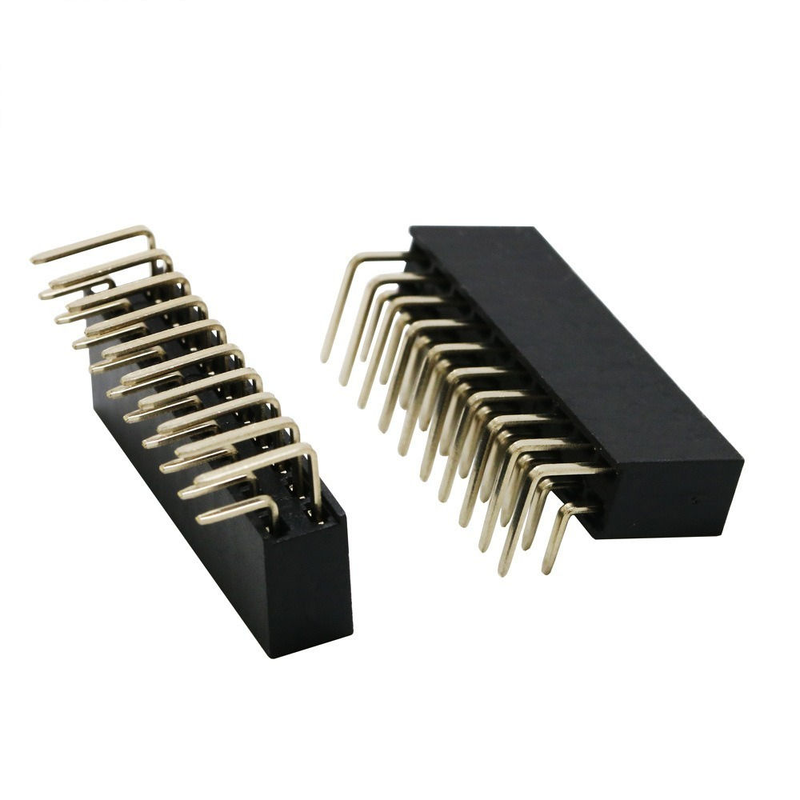

2X10P 20P ダブルロウ ベントメスヘッダー ピッチ 2.54mm ピン PBT素材 リン青銅コンタクト

2X10P 20P ダブル ライン 曲がり 女性 ヘッダー ピッチ 2.54mm ピン PBT 材料 リンゴ ブロンズ コンタクト

ハイライト

• 2列20位置右角曲がった女性ヘッダー,業界標準2.54mm (0.100") のピッチ,一般的な2.54mmの男性ピンヘッダーと互換性
• リンゴ・ブロンズ・ダブルビーム・コンタクト: 安定したスプリング力,低接触抵抗,長い交配周期寿命,振動と温度サイクル下で通常の銅接触よりも優れている
• UL94‐V0 耐火性黒色PBT隔熱器,波溶接プロセスに適した耐熱性,大量生産の組み立て中に容器の変形が少ない
• 平面PCBからPCB /ボードからケーブルへのルーティングのための直角曲がった終端,垂直囲いスペースを節約する; OEMプロジェクトのためのカスタマイズ可能なプレート&ピン数
• RoHS と REACH に準拠,安定したバッチ一貫性,小型バッチプロトタイプと大量生産注文をサポート

製品説明

一般的な機械パラメータ

材料と電気特性

環境と溶接ガイド

製品の特徴

1. 2×10P (合計20ピン) の二重列,2.54mmのピッチ,水平組み立てのための直角折りたたみ穴末
2. フォスファール・ブロンズ・ダブルビーム・コンタクト・ストラクチャー,衝撃・振動のシナリオ下で信頼性の高いコンタクト・プレッシャーを維持する
3. PBT隔熱器 UL94‐V0 格付け,溶接熱に対する優れた熱安定性,温度振動下での破裂防止
4. 複数の塗装オプション:一般信号のためのチン・オーバー・ニッケル;高信頼性/湿気環境のアプリケーションのための金・フラッシュ・オーバー・ニッケル
5. 標準的な0.64mm平方ピンペアリングインターフェース,グローバルメインストリーム2.54mmピンヘッダーシリーズと相互運用可能
6. RoHS準拠,パーソナライズ可能なピン数,塗装厚さ,顧客の図面要求に応じてピグの位置付け

製品 利点

1. 連絡先信頼性のアップグレード: リンゴ・ブロンズ・スプリング・コンタクト vs 普通の青銅,より優れたストレス・リラクゼーション耐性; 接触スプリング・フォースは繰り返しプラグインした後も一貫しています.振動装置の断続的な信号障害のリスクを軽減する.
2. 集会 に 適した 住宅: PBT材料は高波溶接温度に耐える.大量生産中に小型のハウジング変形率,低価格のナイロン代替品と比較してPCB再加工率が低い.
3. 空間 節約 の 配置垂直内高が限られている装置に最適です. 機内には柔軟な機械構造の設計があります.
4. ブランド間互換性: 業界標準の2.54mmの男性ヘッダーに完全に一致します.他のブランドの同等品を交換する際に追加変更は必要ありません.
5. 柔軟な取引条件: プロトタイプ小MOQ,量量コストの最適化; プレート厚さ,位置ピグ,およびパーソナルプロジェクトのためのピン数変更をサポートします.

適用する

• 産業用制御ボード,PLC周辺モジュール,センサー信号伝送
• IoT ハードウェア,ゲートウェイ,組み込み開発ボード
• スマートホームデバイス,家庭用制御PCBA
• 試験・測定機器,器具内部信号相互接続
• 自動車用補助電子機器,電源モジュール信号接続
• 医療用非重要な信号PCBA,ロボット制御サブボード

カスタマイズオプション

1. 固定方向を確認: これは90度傾き直角型; 垂直上部入口ペアリングが必要な場合は直型を選択します.
2. 交尾相手を確認:標準の2.54mmの平方ピンの男性ヘッダー (0.64mmのピンのサイズ) とペアする必要があります.
3. 塗装を選択する:
   • スチール・ニッケル: 一般的な室内信号用途に費用効率が良い
   • 金・ニッケル塗装:高湿度,振動環境,または長寿命の設備を選択する
4. PCB 注: 折りたたまれたピン足跡に一致する透孔パッドを設計する.PBTの溶融を避けるために,溶接温度と時間を指定範囲内にとどめる.
5. 位置付けピグ,特別なピン数,またはカスタムプレート厚さが必要な場合は,引金を出すためにあなたの図面を送信してください.
