ブランド名:
XTKCONN
証明:
CE,SGS,ROHS,ISO9001
モデル番号:
女性ヘッダー

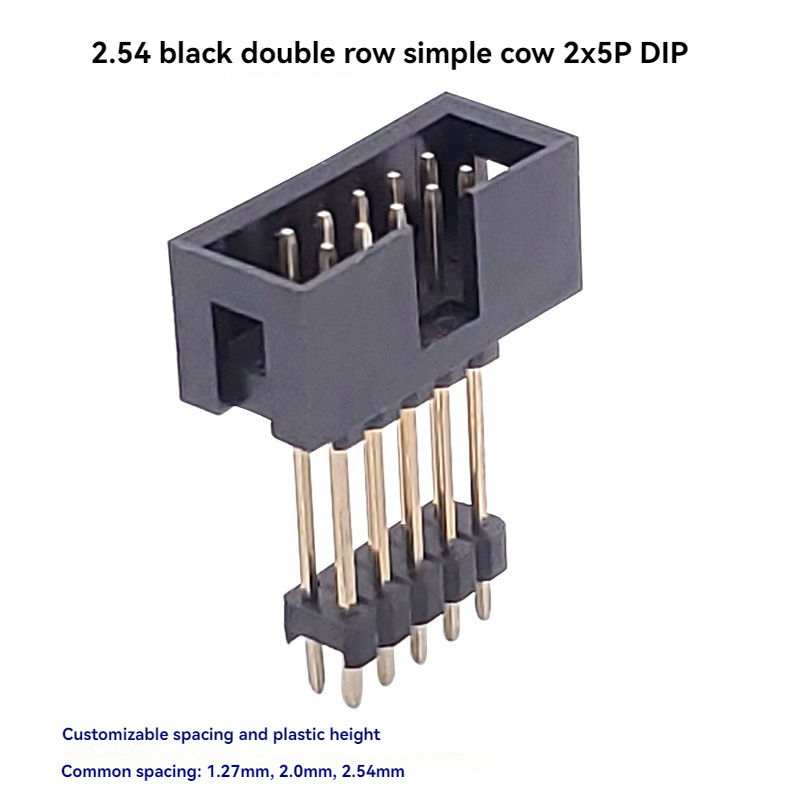

2.54mm ピッチ ブラック 2x5ピン ボックスヘッダー コネクタ DIP 2列 ピンソケット カスタマイズ可能 ヘッダー & ワイヤーハウジング
ハイライト
製品説明
一般的な機械的パラメータ
| 項目 | 仕様 |
|---|---|
| 製品タイプ | ボックスヘッダー / シュラウドヘッダー |
| ピッチ | 2.54mm (0.1インチ) |
| ピン構成 | デュアルロウ 2x5ピン、合計10ポジション |
| 実装スタイル | DIP スルーホール (ストレート) |
| コンタクト形状 | 0.64mm スクエアピン |
| ハウジング色 | ブラック |
| 嵌合回数 | 錫メッキ: 500回以上; 金メッキ: 1000回以上 |
| カスタムオプション | ピン長、欠品ピン、特殊キー位置、マッチングワイヤーハウジング |
材質 & 電気的特性
| 項目 | 仕様 |
|---|---|
| 絶縁材 | PBT、UL94V-0難燃性 |
| コンタクト材質 | 真鍮 (リン青銅はオプション) |
| コンタクトメッキ | マット錫 / ブライト錫 / ニッケル上の金フラッシュ / セレクト金 (カスタム金厚対応可) |
| 定格電流 | 最大 3.0A/コンタクト |
| 定格電圧 | 250V AC/DC |
| 接触抵抗 | 初期値: ≤20mΩ |
| 絶縁抵抗 | ≥1000MΩ |
| 耐電圧 | AC 600V、1分間 |
| 使用温度 | -40℃ ～ +105℃ |
環境 & はんだ付けガイド
| 項目 | 仕様 |
|---|---|
| 保管条件 | 温度: -10℃ ～ +40℃; 湿度: 30-70% RH、腐食性ガスなし |
| はんだ付け方法 | 手はんだ/ウェーブはんだ (DIPスルーホールのみ; SMTリフローには非対応) |
| ウェーブはんだ温度 & 時間 | 255℃ ±5℃、保持時間最大3-5秒 |
| 手はんだ | こて先温度 ≤350℃、はんだ付け時間ピンあたり ≤3秒 |
| 準拠 | RoHS、REACH |
この2.54mmピッチ 2x5ピン デュアルロウ ボックスヘッダー (シュラウドヘッダー) は、DIPスルーホールタイプのオスPCBコネクタです。保護プラスチックシュラウドと極性キーを備え、ワイヤー対基板および基板対基板の相互接続用に設計されており、2.54mm IDCリボンケーブルソケットと広く嵌合します。ブラックの難燃性絶縁材は生産の安定性を保証します。プロトタイプ、大量生産、OEMプロジェクトの要件を満たすため、カスタムピン寸法、メッキ仕様、マッチングワイヤーハウジングをサポートしています。
製品の特徴
製品の利点
アプリケーション
カスタマイズオプション
FAQ
Q: サンプルはもらえますか？
A: はい、一部のサンプルは無料です。
Q: 技術的な質問がある場合は誰に連絡すればよいですか？
A: 社内に経験豊富なテクニカルセールス担当者のチームがいます。彼らは、お客様がお持ちのあらゆる質問に答え、プロジェクトを支援する準備ができています。
Q: 商品を受け取った際に不良品が発生した場合、どのように対処しますか？
1. 出荷前に商品が不良品であることはありえません。当社は製品に問題がないことを確認するために多くのチェックを行っています。それでも発生した場合は、当社が責任を負います。
2. まず、なぜこれが起こるのか、どのように起こるのか、そして将来どのように制御するのか。テーブルを作成して確認していただきます。
3. 次に、解決策について話し合います。
4. 最後に、商品の返品・交換、または発生した損失については、当社がすべての費用を負担します。
Q: 私の商品が正しいことをどのように保証しますか？
A: 注文は要求通りに正確に手配されます。配送前に梱包と数量を二重に確認します。また、必要に応じてお客様の商品写真を撮影します。
Q: どの支払いを受け付けられますか？
1. 支払い条件は、数量と製品によって柔軟に変更できます。
2. 通常、新規顧客の場合は、出荷前に100% T/Tまたは出荷前に30% T/Tの前払いをお願いしています。
