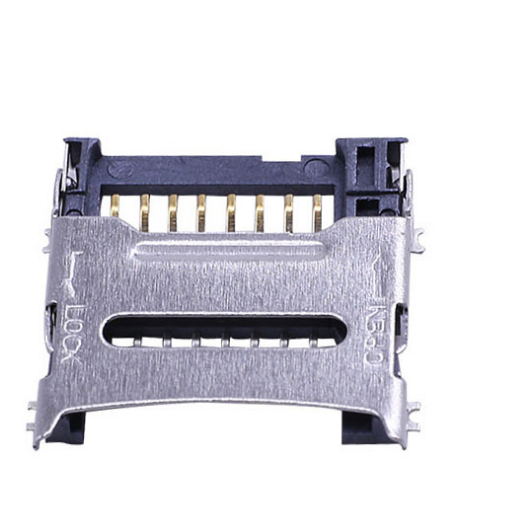

8ピン Micro SD / TFカードソケット | Molex 472192001 互換品 | H1.8mm ヒンジ式 SMTコネクタ

主な特長

✅ Molex 472192001 / 47219‑2001シリーズのダイレクト置換（ドロップイン互換）
✅ H1.8mm 低背リフトカバー／ヒンジタイプ、8ピン SMT表面実装
✅ 1.10mm コンタクトピッチ、フロントローディング Micro SD / TFカード装着
✅ 安定した金・ニッケルコンタクトめっき、挿抜寿命5,000回
✅ RoHS・低ハロゲン対応、量産用エンボステープ＆リール梱包
✅ カード検出スイッチなし、安定したはんだ付けを実現するPCB保持機構付き

技術仕様

一般機械的パラメータ

材料および電気的特性

環境およびはんだ付けガイドライン

製品の特徴

• ヒンジ式リフトカバー操作：カバーを開く → TFカードをセット → カバーを閉じてロック。プッシュ・プッシュスプリング機構なし
• 8極信号コンタクト、1.10mmピッチ、フロントカード挿入方向
• SMT表面実装端子、リフローはんだ付け時のズレを防止する内蔵PCB保持爪を装備
• 全高1.8mm、薄型筐体設計に適したコンパクトなフットプリント
• シールド付きステンレス鋼シェルにより耐ノイズ（耐干渉）性能を向上
• 標準SMTリフロープロファイルに対応する耐熱LCP UL94V-0ハウジング
• ニッケル下地金めっきの嵌合部コンタクト、優れたはんだ付け性を発揮するすずめっきPCB端子
• 高速SMT実装ラインに対応したテープ＆リール梱包
• カード検出スイッチ非搭載により、BOMコストと基板設計工数を削減

製品のメリット

1. ドロップイン互換性：Molex 472192001のピン・ツー・ピン代替品。既存の基板フットプリントを再利用でき、基板の再設計が不要なため、設計変更コストと開発期間を削減できます。
2. ヒンジカバーの高い信頼性：プッシュ・プッシュ機構に比べて故障要因が少ないシンプルな機械構造で、振動の多い機器に最適です。
3. BOMコストの最適化：カード検出スイッチを省くことで、ホットプラグ検出機能を必要としないプロジェクトの部品コストを削減します。
4. 量産に適した設計：リール梱包、安定したはんだ付け性能、リフロー中のはんだ浮きを防ぐ保持爪を備えています。
5. 優れた環境適応性：産業グレードの動作温度範囲（-40〜+85℃）に対応し、屋外機器や産業用組込みハードウェアに最適です。
6. 安定した信号性能：金・ニッケルめっきコンタクトによる低接触抵抗で、高速SDカードの安定した読み書きを保証します。

当社のサービス

2. 充実した生産能力---大口注文の課題を解決します
3. プロフェッショナルなカスタマイズ---コネクタのワンストップサービスを提供
4. 課題解決---製造上のあらゆる問題を発送前に解決します
5. 迅速な配送---物流コストを削減する複数の配送ソリューションを提供

主な用途・対象業界

• 産業用組込みコントローラ、IoTゲートウェイ、スマートセンサー機器
• ドライブレコーダー、車載周辺機器
• セキュリティ監視カメラ、NVR周辺機器
• ドローン、ポータブル試験・測定機器
• スマートホーム機器、セットトップボックス、エッジコンピューティングモジュール
• ポータブル医療機器、ハンディ型産業用端末

よくあるご質問（FAQ）

1): 品質確認用の無料サンプルを送ってもらえますか？
はい。多くの場合、当社では 無料サンプルをご提供可能です。

2): 工場ではどのような品質管理を行っていますか？
- 製造開始前に、XTKではすべての管理者によるミーティングを行い、すべての製品詳細を確認します。
- 高精度プレス設備、高精度射出成形設備、全自動生産設備を完備し、製品品質を厳格に管理しています。
- すべての材料は、使用前に営業および生産管理者によって検査されます。
- 各生産ラインにチームリーダーを配置し、品質を監視しています。
- 専任の品質検査員が完成品の品質チェックを行います。
当社は 適時、最新の注文状況をご連絡いたします。

3): なぜこれほどコストパフォーマンスが高いのですか？
- お客様の全体的なコスト削減を支援することを使命としており、当社は 法外な価格設定戦略はとっていません。
- XTKは品質を犠牲にすることなく可能な限り価格を低く抑えるよう努めてきました。さらにXTKは、 最適な部品オプションの選定とサプライチェーン物流の管理を積極的に行い、製造コストの競争力を高めています。
そのため、当社は貴社の資金負担を軽減し、互いに有益なビジネス関係を共に構築することができます。

4. 他のサプライヤーではなく、当社から購入すべき理由は何ですか？
-15年にわたる精密コネクタの製造実績 -強力な技術革新とR&Dチーム -著名企業の指定サプライヤー -カスタマイズサービスおよびソリューション -小ロット（低MOQ）生産対応
