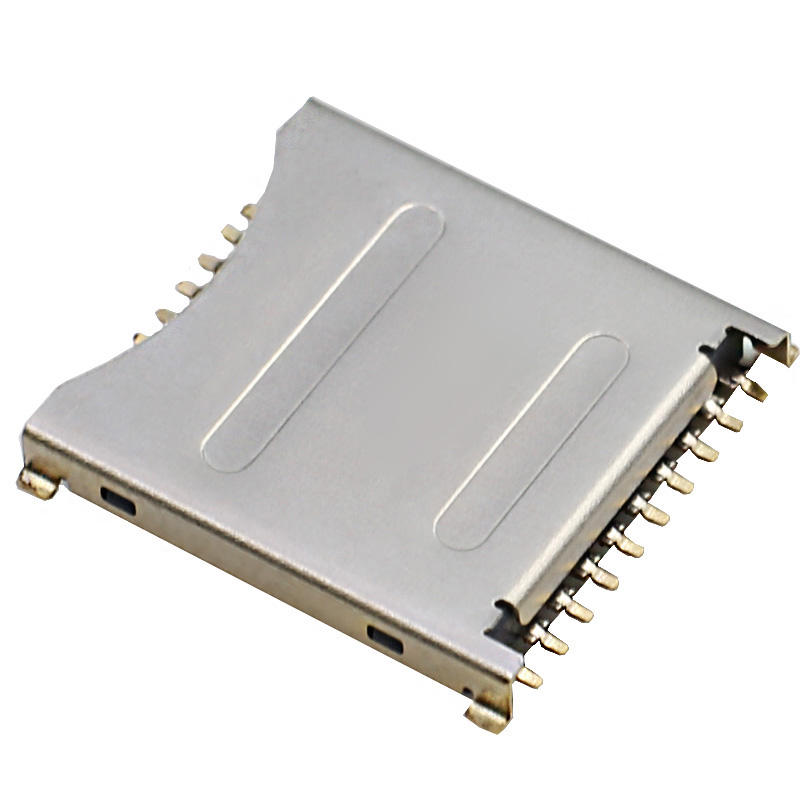

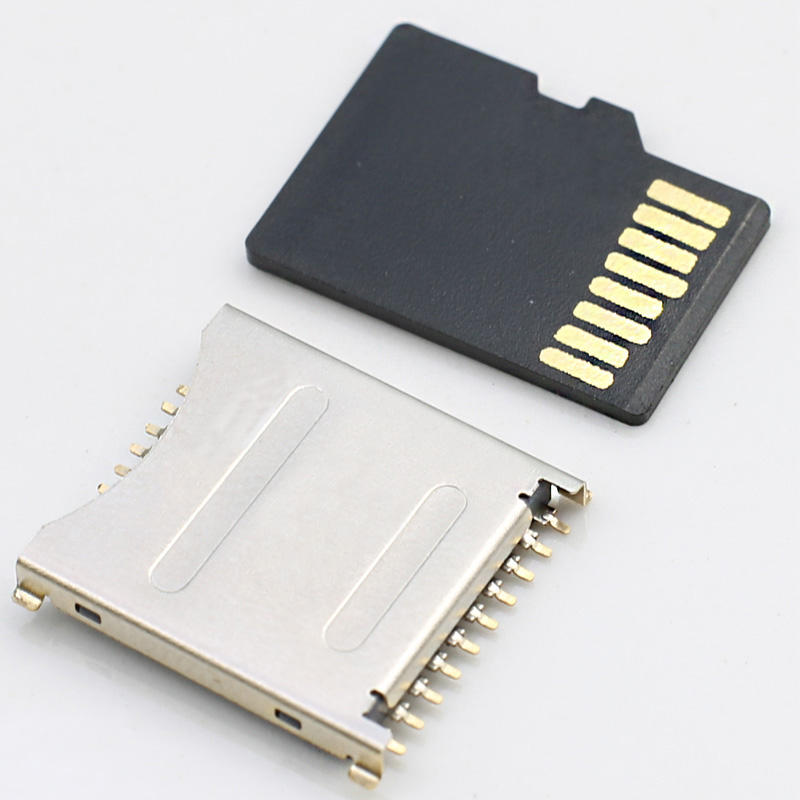

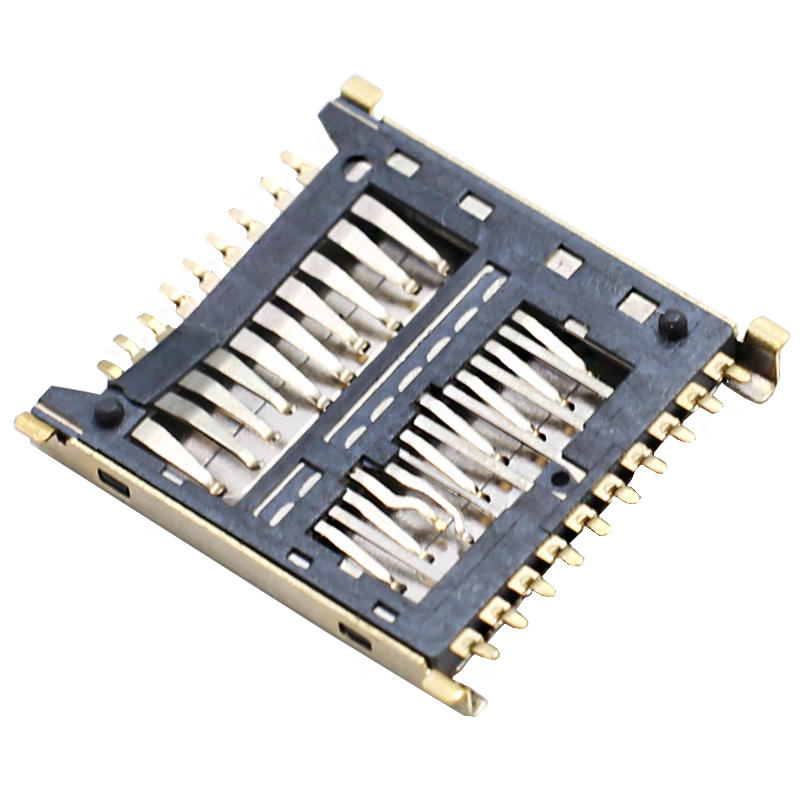

19ピン 3-in-1 Micro SD / UHS-II / UFSカードコネクタ | SMT 1.6mm高さ | ステンレススチールシェル

ハイライト

✅ 19ピン 3-in-1コンボソケット：単一フットプリントでUFS / UHS-II Micro SD / 後方互換性のあるUHS-I Micro SDをサポート

✅ スリムなデバイス筐体向けの超低1.6mmスタッキング高さSMT表面実装設計

✅ EMI抑制と機械的変形防止のためのステンレススチールシールドシェル

✅ 金ニッケルめっき接点、UHS-II最大312MB/sの安定した高速信号インテグリティ

✅ PCB保持爪内蔵、リフローはんだ付け中の浮き上がり防止

✅ RoHS、低ハロゲン準拠；大量SMT生産用のテープオンリール梱包

✅ カード検出スイッチ内蔵のプッシュプッシュイジェクト機構

技術仕様

一般機械パラメータ

材料および電気的特性

環境およびはんだ付けガイドライン

製品の特徴

• オールインワン19ピン設計：UFSカード、UHS-II Micro SDに対応、UHS-I Micro SDとの後方互換性あり
• プッシュプッシュイジェクト操作：ワンタッチロック/ワンタッチイジェクト、ヒンジカバーなし
• SMT表面実装終端；リフロー時の部品オフセット防止用デュアル保持爪内蔵
• スリムな1.6mm総スタッキング高さ、薄型製品ケースに最適化
• ステンレススチールシールドシェル：EMIシールド、ねじれ防止・落下防止の機械的保護
• 高耐熱LCP UL94V-0ハウジング、標準JEDECリフロープロファイルに適合
• 銅合金接点ビーム、金ニッケル嵌合めっき；良好なのはんだ付け性のため錫めっきSMT端子
• ハードウェアカード検出スイッチ付属、カード存在検出信号用
• 自動SMT組立ライン用のエンボス加工テープ＆リール梱包

製品の利点

1. 単一ソケットマルチ標準サポート：2つの個別ソケット（UFS + Micro SD）を置き換え、PCBフットプリントを縮小し、BOMコストとレイアウト作業を削減します。
2. 1.6mm超低プロファイル：高さクリアランスが厳しく制限されているスリムなポータブルデバイスに適合します。
3. 内蔵EMIステンレススチールシェル：高速信号干渉を抑制し、高速読み書きのためのUHS-II信号インテグリティを向上させます。
4. 信頼性の高いSMT製造性：保持爪がリフロー中の浮き上がり/オフセットを防ぎます；高速ピッキング＆プレースに対応したリール梱包。
5. ハードウェアカード検出スイッチ：リアルタイムの挿抜信号を提供し、ホスト側のポーリング消費電力とファームウェアの複雑さを軽減します。
6. 広い工業用温度範囲 -40～+85℃：コンシューマーおよび屋外/産業用組み込みプロジェクトに適しています。
7. 後方互換性：レガシーUHS-I Micro SDカードと互換性があり、最終製品の在庫互換性リスクを回避します。

当社のサービス

2. 十分な生産能力---大量注文の悩みを解決します
3. プロフェッショナルカスタマイズ---コネクタの一站式サービスを提供
4. 問題解決---出荷前にすべての生産問題を解決します
5. 高速配送---複数の配送ソリューションを提供し、物流コストを節約します

応用産業

• ポータブル産業用ハンドヘルド端末、データロギング機器
• IoTエッジゲートウェイ、スマート組み込み制御ハードウェア
• アクションカメラ、ポータブルビデオ録画デバイス
• ドローン、ポータブルテスト＆測定機器
• 医療用ポータブルデバイス、ハンドヘルド診断機器
• スマート小売POS、ハンドヘルドスキャナーデバイス
• マルチフォーマットリムーバブルストレージを必要とするコンパクトなスマートハードウェア
