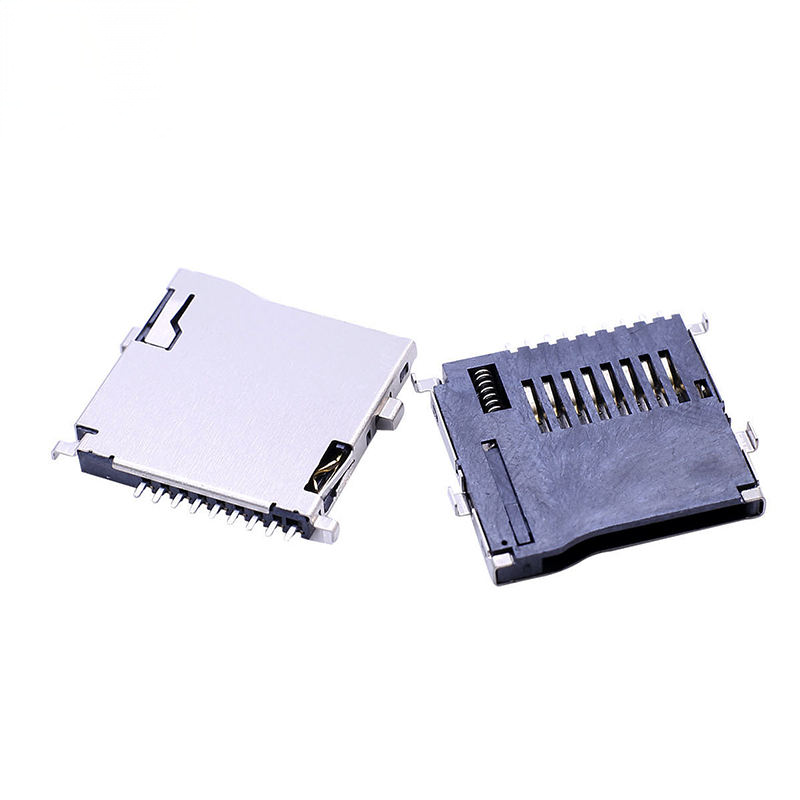

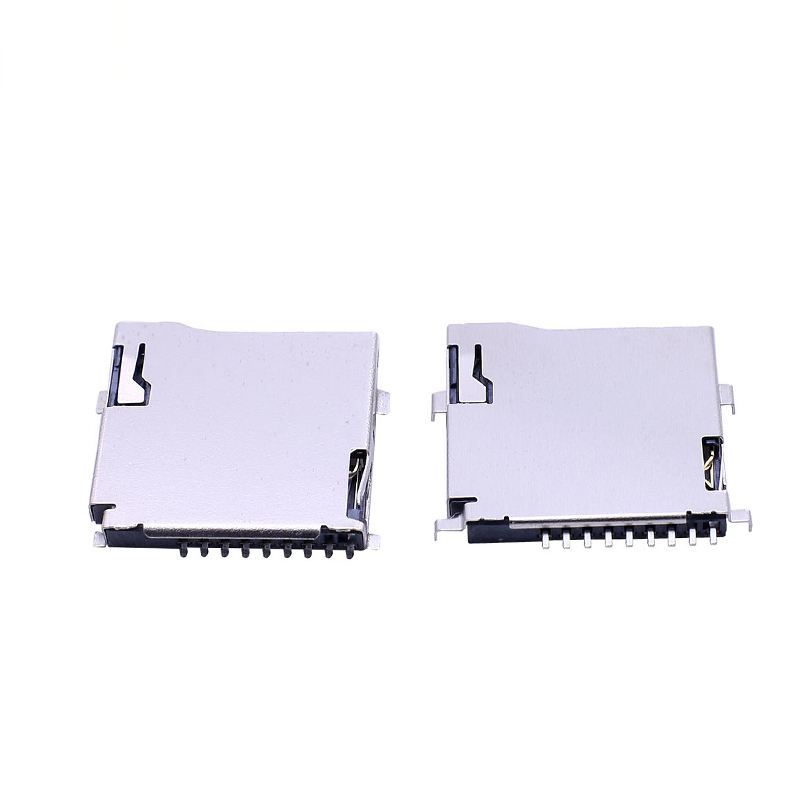

DM3シリーズ 9ピン Micro SDカードコネクタ プッシュプル SMT T-フラッシュタイプ 外部溶接SUSシェル PCB用途

ハイライト

✅ ヒロセDM3シリーズフットプリント、9ピンプッシュプル自動イジェクト機構のドロップイン代替品
✅ 外部溶接SUS304ステンレス鋼シェル、EMIシールドとPCB接地性能を強化
✅ SMT表面実装設計、カード挿入信号フィードバック用のカード検出スイッチ内蔵
✅ 1.10mmコンタクトピッチ、microSD / T-Flash UHS-I高速伝送をサポート
✅ 5000回の嵌合サイクル機械的寿命、標準リフロー用の高温LCPハウジング
✅ RoHS & 低ハロゲン対応、高速SMT大量生産用のテープオンリールパッケージ

技術仕様

一般的な機械的パラメータ

材料および電気的特性

環境およびソルダリングガイドライン

製品の特徴

• プッシュプルラッチ式イジェクト：片手操作。プッシュインロック、プッシュアゲンスプリングイジェクト。振動下でのカードの偶発的な抜け落ちを防ぎます。
• 9ピンコンタクト、1.10mmピッチ、カード検出スイッチ内蔵（NO信号出力）
• 外部溶接SUS304ステンレス鋼シェル、安定したEMIシールドのための複数のグラウンドはんだ付けポイント
• PCB保持爪付きSMT表面実装終端、リフローはんだ付け中の浮き上がり防止
• 高温UL94V-0 LCPハウジング、標準SMTリフロープロファイルに対応
• リン青銅コンタクト、金ニッケルメッキ。PCB端子は良好なはんだ付け性のために錫メッキ。
• microSD、microSDHC、microSDXC UHS-Iメモリカードをサポート
• 自動SMT組立ライン用のエンボス加工テープアンドリールパッケージ

製品の利点

1. フットプリント互換性：ヒロセDM3シリーズとピン・ツー・ピン互換。元のPCBランドパターンを再利用し、PCBの再設計なしでプロジェクト検証サイクルを短縮します。
2. 外部溶接SUSシェル：複数のグラウンドはんだパッドがEMIシールド効果を強化。内部溶接シェルバージョンと比較して、より優れた耐干渉性能。ノイズの多い産業回路に最適です。
3. プッシュプル抜け落ち防止ラッチ：振動や衝撃下での安定した機械的ロック。フィールド展開デバイスでのカードの偶発的なイジェクトを回避します。
4. 内蔵カード検出スイッチ：MCU検出用のハードウェアレベルのカード挿入信号。追加の外部回路は不要です。
5. 大量生産に最適：保持爪がリフロー中の部品の浮き上がりを防ぎます。リールパッケージは高速SMTアセンブリに適しています。
6. 幅広い環境適応性：産業グレードの温度範囲-40〜+85℃。屋外、ポータブル、組み込みハードウェアで安定したパフォーマンスを発揮します。

当社のサービス

2. 十分な生産能力---大量注文の悩みを解決します
3. プロフェッショナルカスタマイズ---コネクタのワンストップサービスを提供
4. 問題解決---出荷前にすべての生産問題を解決します
5. 高速配送---複数の配送ソリューションを提供し、物流コストを節約します

応用産業

• 産業用組み込みコントローラー、IoTゲートウェイ、データロギングセンサーデバイス
• IPセキュリティカメラ、NVR周辺モジュール、ドライブレコーダーおよび車両周辺機器
• ドローン、ポータブル計測器、ハンドヘルド産業用端末
• スマートホームハードウェア、エッジコンピューティングモジュール、ポータブル医療機器
• ウェアラブル機器、ハンドヘルドPOS端末

よくある質問

1): 品質チェックのために無料サンプルを送ってもらえますか？
はい。ほとんどの場合、 無料でサンプルを提供できます。

2): あなたの工場は品質管理をどのように実施していますか？
- 生産前に、XTKはすべての管理担当者と会議を行い、すべての製品の詳細を確認します。
-当社は高精度パンチング装置、高精度射出成形装置、全自動生産装置を備えており、製品品質を厳密に管理しています。
- すべての材料は、使用前に営業および生産管理によってチェックされます。
- 各生産ラインには品質を監視するチームリーダーがいます。
- 完成品の品質は専門の品質管理担当者がチェックします。
私たちは will注文状況を適時に更新してお知らせします。

3): なぜあなたの製品はそれほど費用対効果が高いのですか？
-お客様の総コスト削減を支援するという使命のもと、 私たちは過剰な価格設定戦略を信じていません。
-XTKは、品質を犠牲にすることなく、可能な限り価格を下げるために最善を尽くしています。さらに、XTK は、可能な限り最良のコンポーネントオプションを積極的に探し、サプライチェーンロジスティクスを管理することで、製造コストの競争力を向上させています。
したがって、私たちは、お客様の資本圧力を軽減し、相互に有益なビジネス関係を共に発展させるお手伝いができます。

4. なぜ他のサプライヤーではなく、私たちから購入する必要があるのですか？
-15年の精密コネクタ製造経験 -強力な技術革新と研究開発チーム -有名企業の指定サプライヤー -カスタマイズされたサービスとソリューション -低MOQ生産
