起源の場所:
中国広東省
ブランド名:
XTKCONN
証明:
CE,SGS,ROHS,ISO9001
モデル番号:
FPC**-T1T1-00**-C

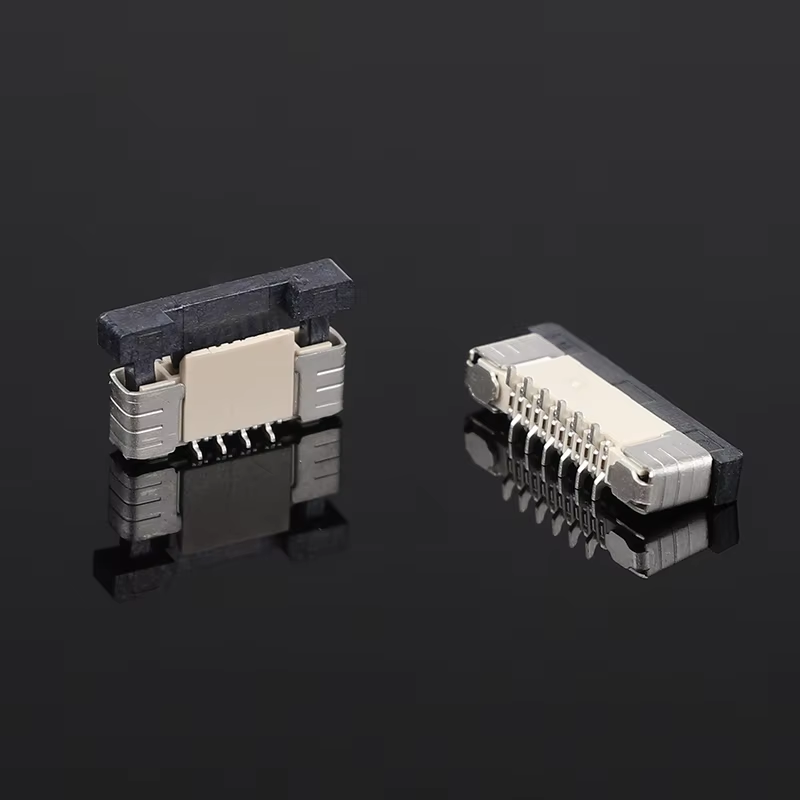

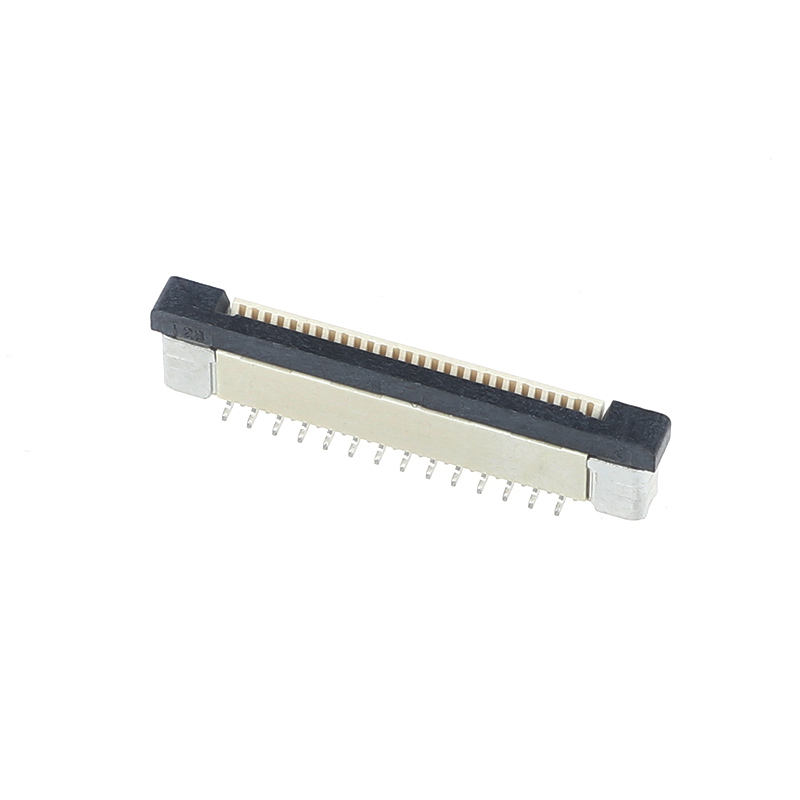

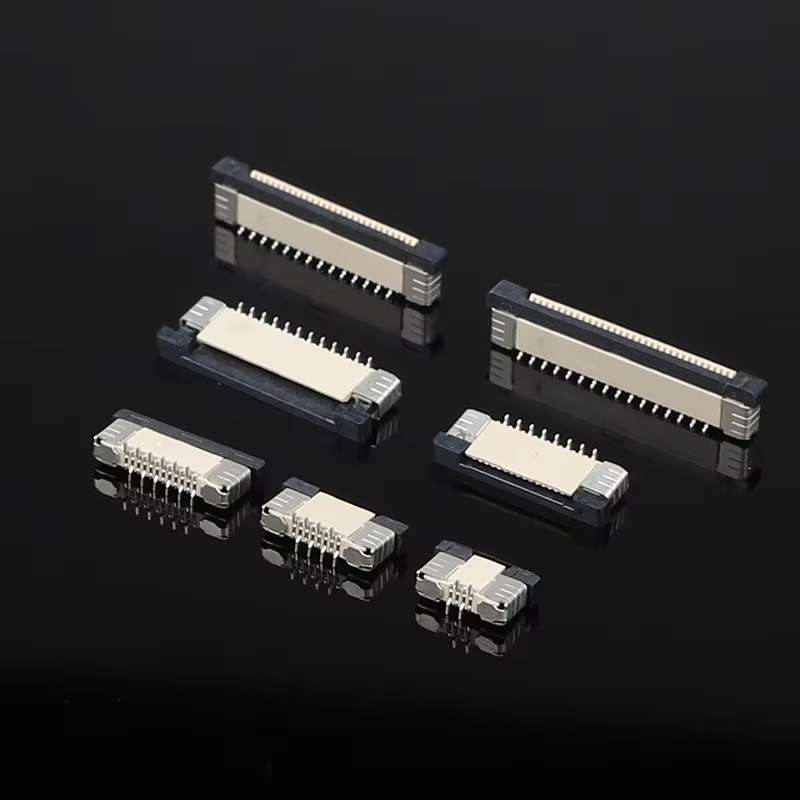

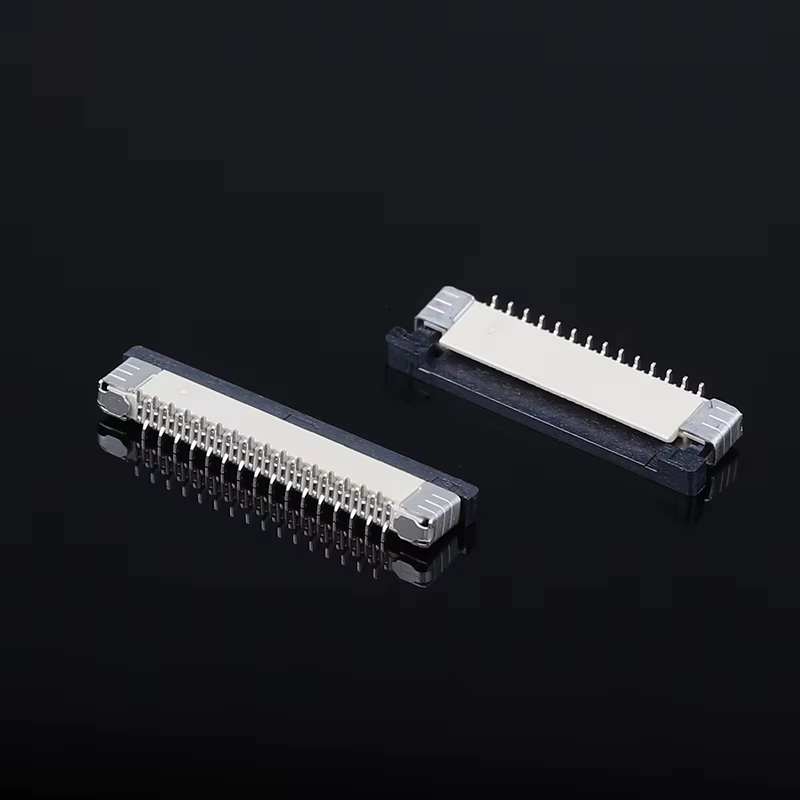

4.5H 0.5mm ピッチ FPC FFCケーブル PCBコネクタ S/Tコネクタ フラットケーブル
.
完全な技術仕様
一般的な機械仕様
| ポイント | 仕様 |
|---|---|
| ピッチ | 0.5mm |
| マウント高度 | 4.5mm (4.5H) |
| マウントタイプ | 縦 SMT 表面マウント |
| 鍵の種類 | S/T ZIF フリップロック |
| 連絡先タイプ | 上部接触/下部接触はオプション |
| 使用可能なピン数 | 4〜60ピン |
| 互換性のあるケーブル厚さ | 0.3mm FPC / FFC |
| 梱包 | 自動SMT用のテープ&リール |
| 交尾 サイクル | ≥30サイクル |
材料と電気特性
| ポイント | 仕様 |
|---|---|
| 住宅用材料 | LCP,UL94V−0 炎阻害剤 |
| 終端材料 | リンゴ 銅 |
| コンタクトプレート | 金がニッケル壁を越えて閃く |
| 溶接面の塗装 | マットチンの上にニッケル |
| 定位電流 | 0.5A/接触 |
| 定位電圧 | 50V AC/DC |
| 初期接触抵抗 | ≤30 mΩ |
| 断熱抵抗 | ≥500 MΩ |
| 電圧 に 耐える | 200V AC 1分,故障なし |
環境と溶接に関するガイドライン
| ポイント | 仕様 |
|---|---|
| 動作温度 | -25 °C ~ +85 °C |
| リフロー溶接 | ピーク温度は ≤260 °C, 20~40 s; 2 倍のリフローが許容される |
| 手による溶接 | 最大 350 °C,ピンの1つあたり ≤3秒;プラスチック製の箱に触れないように |
| 準拠性 | RoHS,ハロゲンフリー |
| 保存状態 | 温度10〜30°C,湿度40〜70%RH;湿度感のある部品 |
製品 利点
FPC FFCコネクタとは?
FPC FFC フラットコネクタは電流に限定されないが,今日の光電子技術の急速な発展において,送信信号のキャリアは軽い.普通の回路でワイヤーを代替するガラスとプラスチックFPC FFC フラット接続コネクタも使用している.それらの機能と回路FPC FFC フラット接続コネクタは同じである.
FFCコネクタとFPCの主な違い
電気回路の形状は違います
1FPCは,異なる単面,双面,および多層構造を持つ柔軟な回路板の一種で,化学エッチングによってFCCL (柔軟な銅塗装ホイル) によって処理されます.
2FFCは,平らな銅製の薄膜で覆われた2層の保温フィルムを使用します.完成品はシンプルで厚いものです.
FPC 未来のイノベーションの動向
1厚さ FPCの厚さはより柔軟で薄いものでなければなりません
2折りたたみ抵抗はFPCの固有の特徴です 未来のFPC抵抗はより強く,10千倍以上でなければなりません もちろんより良い基板が必要です.
3価格.この段階では,FPCの価格は PCBよりもはるかに高い.FPCの価格が下がれば,市場はより広まります.
4プロセスのレベル.様々な要件を満たすために,FPCプロセスはアップグレードされ,最小アパルトゥールと最小ライン幅/ライン間隔はより高い要件を満たす必要があります.
わたしたち の 奉仕
1製品仕様のシリーズが完成しただけでなく,個別化されています.
2輸入機器と高度な自動化 間に合う配達 通常7-10日
3ISO 9000とERPシステムの厳格な実施,品質と標準的な生産管理に厳格に準拠した材料の供給.UL認証による製品品質保証.
4. 無料サンプル: 15-20セット,費用対効果的; 同じ品質のユニット価格は非常に競争力があります
よくある質問
1試料の注文はできますか?
はい,私たちはサンプル注文を歓迎します. テストと品質を確認するために. 混合したサンプルは受け入れられます.
2需要に応じて製品を作れるか?
はい,製品の仕様は,あなたが私たちのMOQを満たすことができる場合は,カスタマイズすることができます.
3製品品質を保証するには?
1) 品質上の問題があったら30日以内に返金すると約束します.
2) 生産中に厳格に検知する
(3) 輸送前には厳格なサンプル検査を行い,製品包装が整然と保たれる.
4製品認証は?
ISO9001と他の ROHS 認証もあります
5商品はいつまで?
ほとんどの商品は在庫あり,配達時間は支払いを受けた後約1-5日です. オーダーメイドの要件では,確認したように時間が少し長くなります.
6配達にはどんな物流を使いますか?
商品は主にDHL,UPS,FEDEX,EMS,その他の宅配で配送します.お客様にとって最も費用対効果の高い物流を選択します.また,運送業者によってピックアップされた商品もサポートします.
7なぜ俺たちから買うんだ?
業界で16年の経験があり,何千もの企業と協力しています. 製品の品質は信頼できます.
8あなたの会社は主にどんな製品を販売していますか?
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectors and so on.
