起源の場所:
中国広東省
ブランド名:
XTKCONN
証明:
CE,SGS,ROHS,ISO9001
モデル番号:
FPC**-T1T1-00**-C

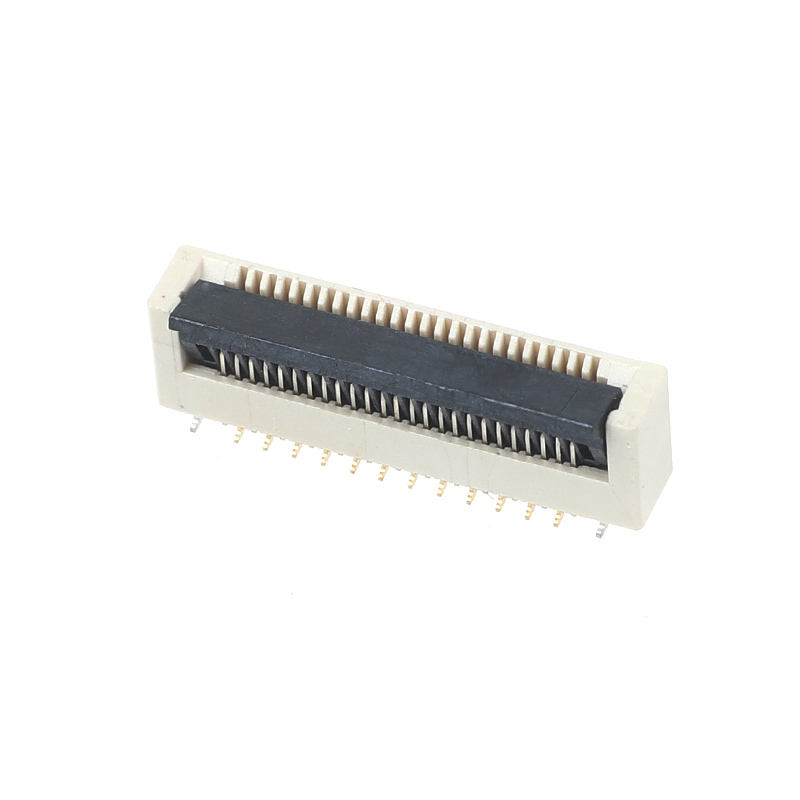

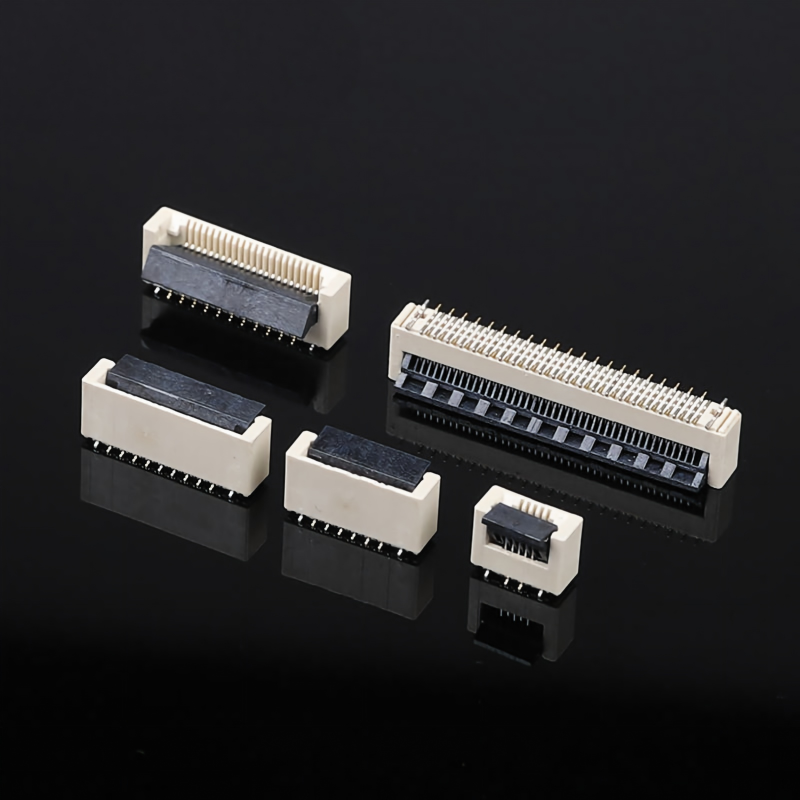

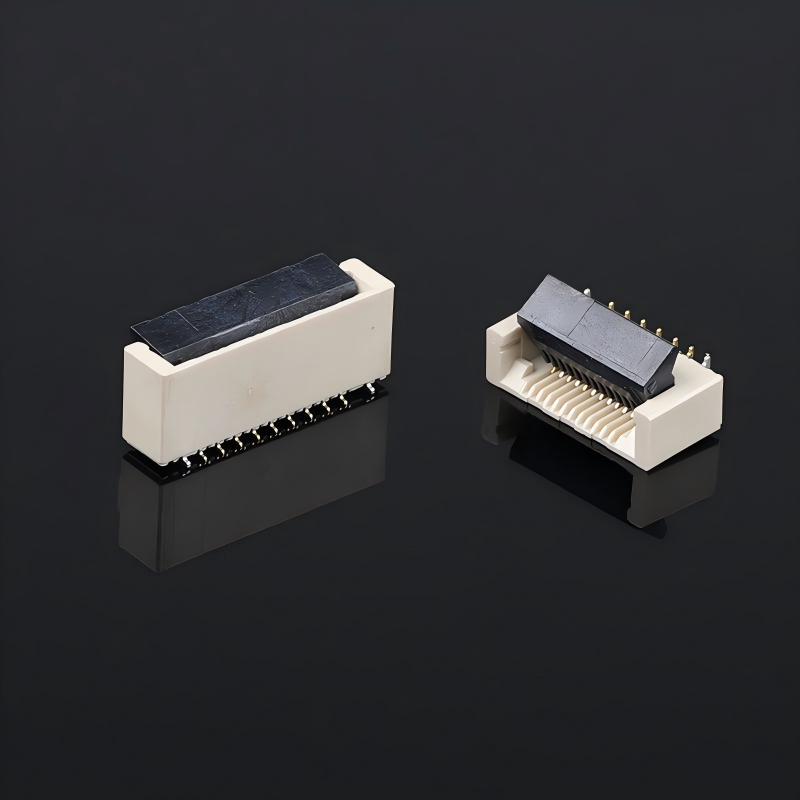

0.5mmピッチ 60PIN垂直正脚 5.2Hクラムシェル ブックル フラットコネクタケーブルソケット FPC FFCケーブルPCBコネクタ
.
記述
一般的な機械仕様
| パラメータ | 仕様 |
|---|---|
| 製品タイプ | FPC/FFCケーブルコネクタ |
| コネクタ スタイル | クラムシェルバックル / フリップロック |
| ピッチ | 0.5mm |
| 連絡先数 | 60ピン |
| マウントタイプ | SMT 表面マウント |
| マウント方向 | 垂直 |
| 接続器の高さ | 5.2mm |
| ケーブルタイプ | FFC/FPC 柔軟ケーブル |
| ケーブル厚さの互換性 | 0.30mm (典型的な) |
| 連絡先位置 | 垂直正接 |
| 鍵の構造 | フリップバックルロック |
| 適用可能なPCB厚さ | 約1.0~1.6mm (モデルによって異なります) |
| パッケージ | テープ&リール |
材料と電気特性
| パラメータ | 仕様 |
|---|---|
| 住宅用材料 | LCP / 高温熱プラスチック |
| 炎症性評価 | UL94V-0 |
| 接触材料 | 銅合金 / リンゴ銅 |
| コンタクトプレート | 黄金塗装 |
| ターミナル 完成 | シナ/ゴールド塗装のオプション |
| 定位電流 | 0.5A AC/DC (典型的な) |
| 定位電圧 | 50V AC/DC (典型的な) |
| 接触抵抗 | ≤50mΩ (典型的な) |
| 断熱抵抗 | ≥500MΩ (典型的な) |
| 電圧 に 耐える | 150V AC (典型的な) |
環境と溶接に関するガイドライン
| パラメータ | 仕様 |
|---|---|
| 動作温度 | -25°C から +85°C (典型) |
| 高温耐性 | 鉛のないSMTリフロープロセスに適している |
| 溶接方法 | SMT リフロー溶接 |
| 組み立てプロセス | 自動ピック&プレイス 互換性 |
| 耐湿性 | 室内用電子機器に適している |
| 保存方法 | 乾燥包装 推奨 |
0.5mmのピッチ設計により,エンジニアはPCBの足跡要求を削減しながら,より高い接続密度を達成できます.
クラムシェル・ブックル・ロック構造は,製品組立や日常操作中にケーブルを固定する機能を向上させる.
自動化されたPCB組立プロセスと互換性があり,製造者が生産効率を向上させ,一貫した組立品質を維持するのに役立ちます.
コンパクト電子システムにおけるさまざまなFPC/FFCケーブル接続要件,表示,制御,通信モジュールを含む.
FPC FFCコネクタとは?
FPC FFC フラットコネクタは電流に限定されないが,今日の光電子技術の急速な発展において,送信信号のキャリアは軽い.普通の回路でワイヤーを代替するガラスとプラスチックFPC FFC フラット接続コネクタも使用している.それらの機能と回路FPC FFC フラット接続コネクタは同じである.
FFCコネクタとFPCの主な違い
電気回路の形状は違います
1FPCは,異なる単面,双面,および多層構造を持つ柔軟な回路板の一種で,化学エッチングによってFCCL (柔軟な銅塗装ホイル) によって処理されます.
2FFCは,平らな銅製の薄膜で覆われた2層の保温フィルムを使用します.完成品はシンプルで厚いものです.
FPC 未来のイノベーションの動向
1厚さ FPCの厚さはより柔軟で薄いものでなければなりません
2折りたたみ抵抗はFPCの固有の特徴です 未来のFPC抵抗はより強く,10千倍以上でなければなりません もちろんより良い基板が必要です.
3価格.この段階では,FPCの価格は PCBよりもはるかに高い.FPCの価格が下がれば,市場はより広まります.
4プロセスのレベル.様々な要件を満たすために,FPCプロセスはアップグレードされ,最小アパルトゥールと最小ライン幅/ライン間隔はより高い要件を満たす必要があります.
わたしたち の 奉仕
1製品仕様のシリーズが完成しただけでなく,個別化されています.
2輸入機器と高度な自動化 間に合う配達 通常7-10日
3ISO 9000とERPシステムの厳格な実施,品質と標準的な生産管理に厳格に準拠した材料の供給.UL認証による製品品質保証.
4. 無料サンプル: 15-20セット,費用対効果的; 同じ品質のユニット価格は非常に競争力があります
よくある質問
1試料の注文はできますか?
はい,私たちはサンプル注文を歓迎します. テストと品質を確認するために. 混合したサンプルは受け入れられます.
2需要に応じて製品を作れるか?
はい,製品の仕様は,あなたが私たちのMOQを満たすことができる場合は,カスタマイズすることができます.
3製品品質を保証するには?
1) 品質上の問題があったら30日以内に返金すると約束します.
2) 生産中に厳格に検知する
(3) 輸送前には厳格なサンプル検査を行い,製品包装が整然と保たれる.
4製品認証は?
ISO9001と他の ROHS 認証もあります
5商品はいつまで?
ほとんどの商品は在庫あり,配達時間は支払いを受けた後約1-5日です. オーダーメイドの要件では,確認したように時間が少し長くなります.
6配達にはどんな物流を使いますか?
商品は主にDHL,UPS,FEDEX,EMS,その他の宅配で配送します.お客様にとって最も費用対効果の高い物流を選択します.また,運送業者によってピックアップされた商品もサポートします.
7なぜ俺たちから買うんだ?
業界で16年の経験があり,何千もの企業と協力しています. 製品の品質は信頼できます.
8あなたの会社は主にどんな製品を販売していますか?
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectors and so on.
