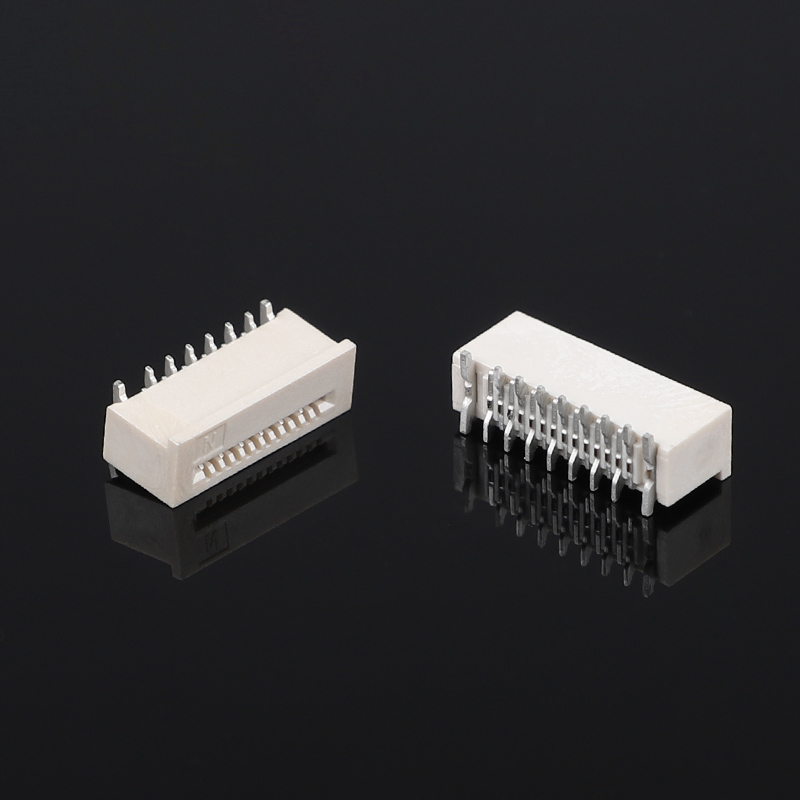

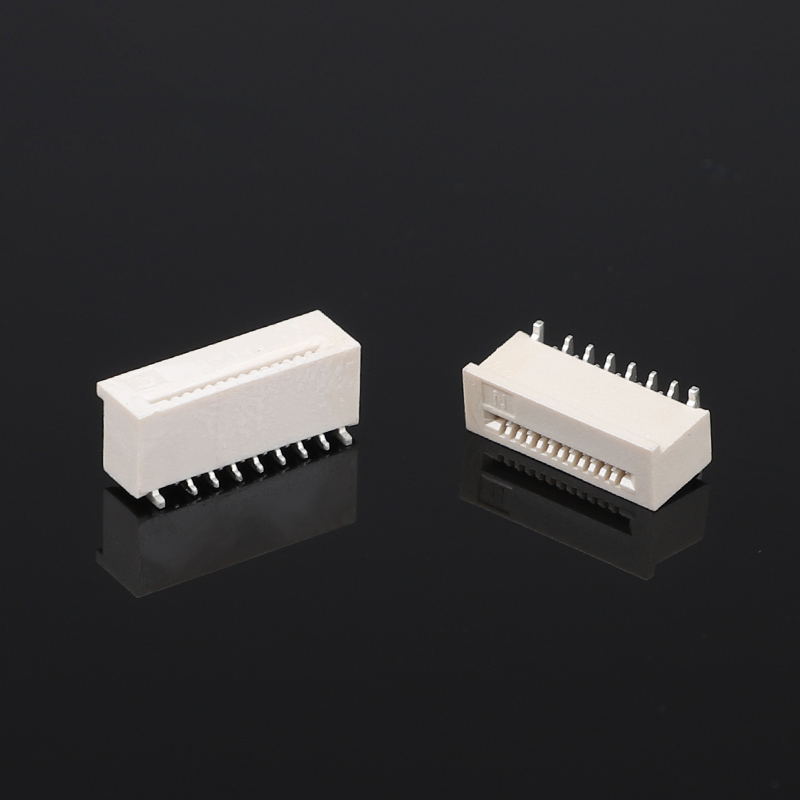

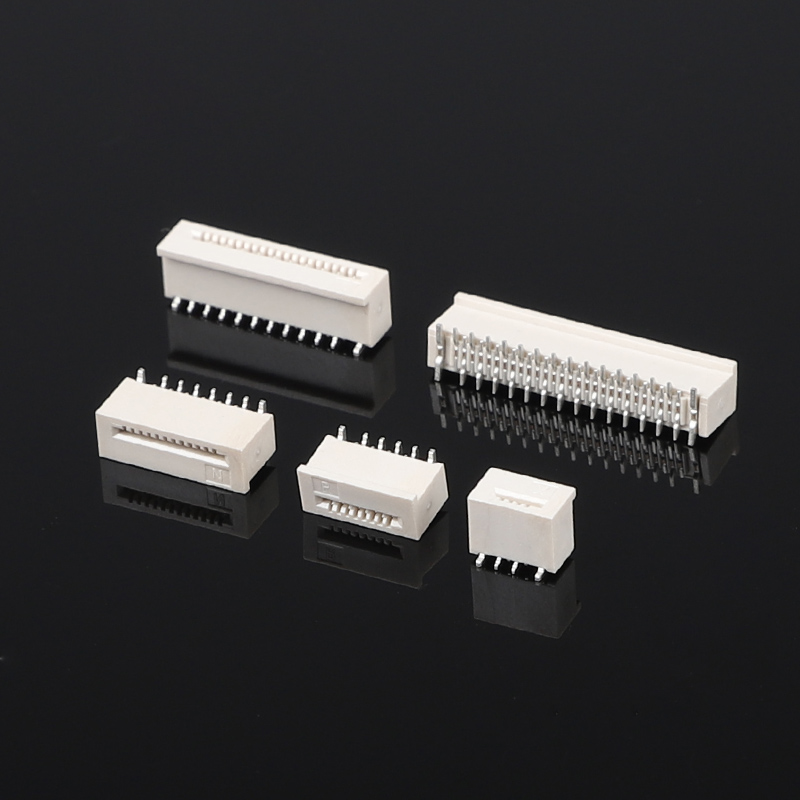

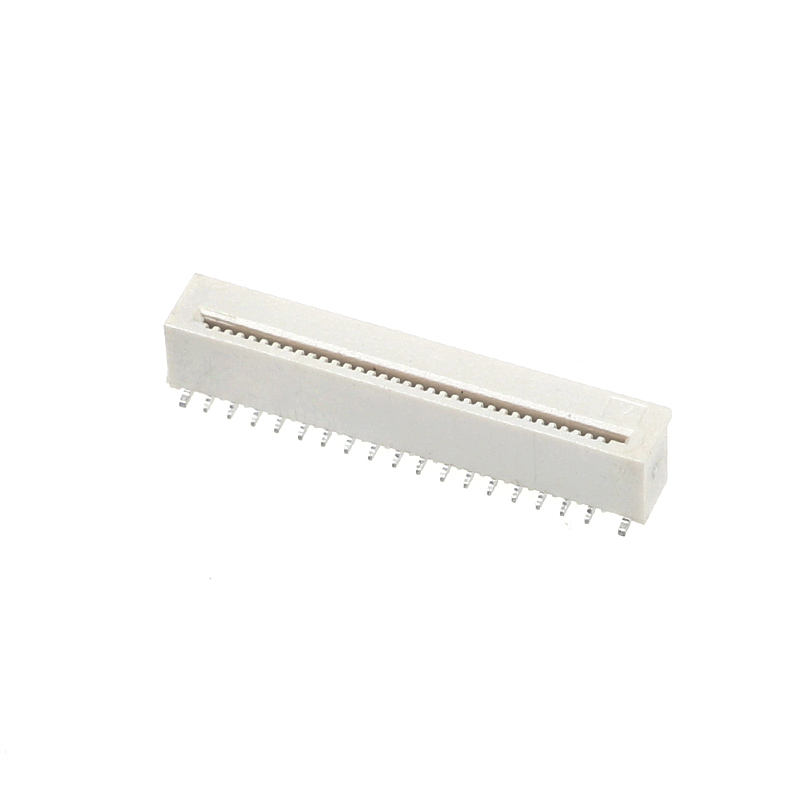

0.5mmピッチ 垂直型 ノンロック SMD ミスアライメントピン FPC フラットワイヤソケット FFC/FPCコネクタ フラットフレキシブルケーブル用 ノンロックフレキシブルコネクタ

製品の特長

• 0.5mm ファインピッチ設計 高密度PCB実装用途に最適
• 垂直型 SMT 実装 PCBの自動実装工程に対応
• ノンロック FPC/FFC ソケット構造 ケーブルの柔軟な抜き差しと容易なメンテナンスを実現
• FPCおよびFFCフラットフレキシブルケーブルに対応 コンパクトな電子機器設計向け
• 精密金メッキコンタクト 安定した電気的接続と耐食性を提供
• 省スペース設計 小型化された民生機器、産業機器、組込み電子機器に最適

.

製品概要

一般機械仕様

材質および電気的特性

環境特性およびはんだ付けガイドライン

製品のメリット

スペースに制約のある電子機器向けコンパクト設計

0.5mmピッチ構造により、複数信号の接続を維持しながらPCB占有面積の削減に貢献します。

高速信号伝送に適合

FPC/FFCケーブルとPCB間の短い内部接続経路により、コンパクトな信号配線設計をサポートします。

製造性に優れたSMT構造

最新のPCB組み立てプロセス向けに設計：

• 自動マウンタ対応
• リフローはんだ付け適合性
• 大量生産に対応

柔軟なカスタムオプション

• 極数（ピン数）
• 接触方向
• ケーブル厚み
• コネクタ高さ
• 梱包要件

FPC/FFCコネクタとは？

FPC/FFCフラットコネクタは電流のみに限定されません。オプトエレクトロニクス技術が急速に発展している現在、伝送信号の媒体として光も利用されています。通常の回路ではガラスやプラスチックがワイヤの代替となりますが、光信号経路でもFPC/FFCフラットコネクタが使用されます。その機能は電気回路用のFPC/FFCフラット接続コネクタと同様です。

FFCコネクタとFPCの主な違い

製造面において、回路の形成方法が異なります：

1. FPCは、単面、両面、多層構造を持つフレキシブルプリント基板の一種であり、FCCL（銅張積層板）を化学エッチング処理して製造されます。

2. FFCは、フラットな銅箔を2層の絶縁フィルムで挟み込んで製造されます。完成品はシンプルな構造で比較的厚みがあります。

FPCの将来的な技術動向

1. 厚み：FPCの厚みは、より柔軟でより薄くなることが求められています。

2. 耐屈曲性：折り曲げ性はFPC本来の特徴です。将来的には1万回以上の耐屈曲性能が求められ、さらなる強度向上が不可欠です。当然ながら、これにはより優れた基材が必要となります。

3. コスト：現段階ではFPCの価格はリジッド基板（PCB）よりもかなり高価です。FPCの価格が下がれば、市場はさらに拡大します。

4. プロセス精度：多様な要求を満たすため、FPCの微細加工技術の向上が不可欠であり、最小開口部や最小線幅/線間（L/S）はさらに高度な仕様を満たす必要があります。
