起源の場所:
中国広東省
ブランド名:
XTKCONN
証明:
CE,SGS,ROHS,ISO9001
モデル番号:
FPC**-T1T1-00**-C

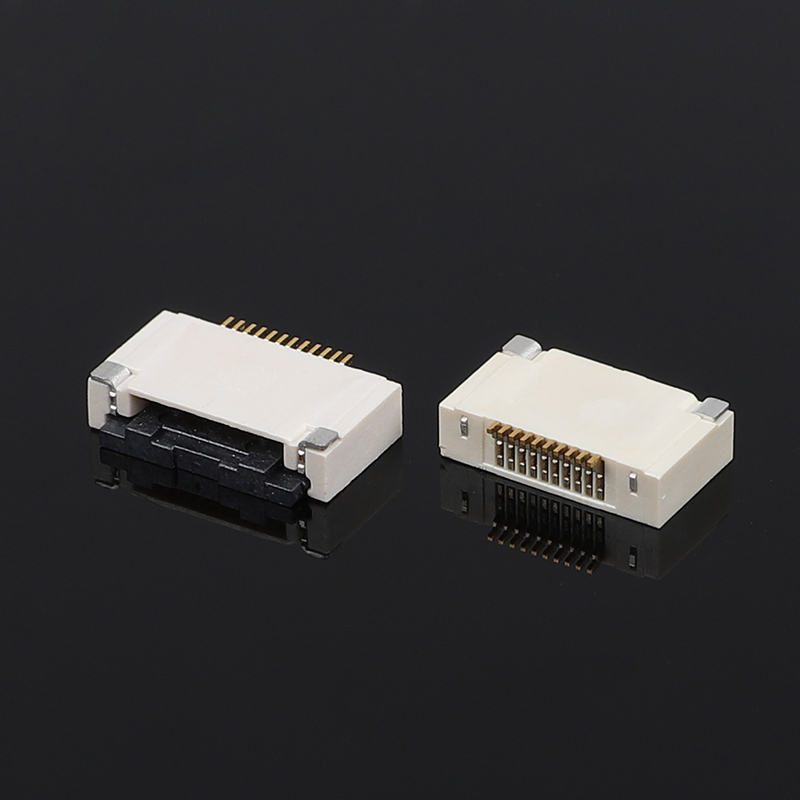

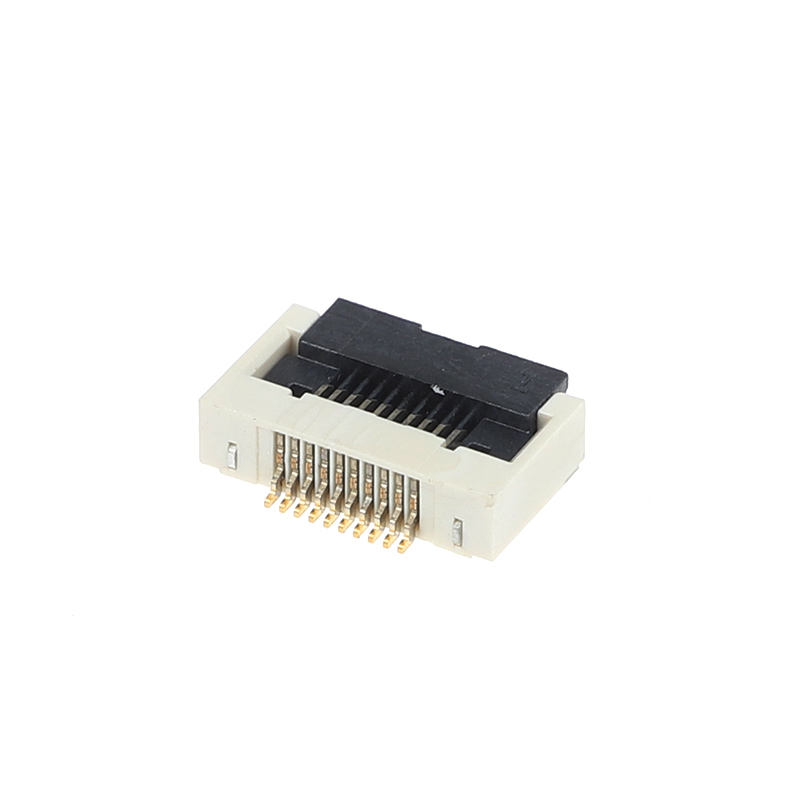

0.5mmピッチバタフライロック FFC/FPCHコネクタ 平面下部接続 2.55Hの高さ フリップカバー フラットフレックス電子機器
.
記述
一般的な機械仕様
| パラメータ | 仕様 |
|---|---|
| 製品タイプ | FFC/FPCコネクタ |
| コネクタピッチ | 0.5mm |
| コネクタ スタイル | フリップロック / バターフライロック |
| 連絡先位置 | 下部接触 |
| ケーブル挿入方向 | 横軸 |
| マウントタイプ | SMT (表面マウント技術) |
| 接続器の高さ | 2.55mm |
| ロック方法 | フロント・フリップカバー |
| 適用されるケーブルタイプ | FFC/FPC フラット・フレキシブルケーブル |
| 適用可能なFPC厚さ | 通常 0.30mm |
| 連絡先 | 複数のピンがある |
| パッケージ | テープ&リール |
材料と電気特性
| パラメータ | 仕様 |
|---|---|
| 住宅用材料 | LCP (液晶ポリマー) |
| 住宅の燃やす可能性 | UL94V-0 |
| 終端材料 | リンゴ 青銅/銅合金 |
| コンタクトプレート | 黄金塗装 |
| 接触抵抗 | ≤55mΩ (典型的な) |
| 定位電流 | 0.5A AC/DC (典型的な) |
| 定位電圧 | 50V AC/DC (典型的な) |
| 断熱抵抗 | ≥500MΩ |
| 電圧 に 耐える | 500V AC (典型的な) |
環境と溶接に関するガイドライン
| パラメータ | 仕様 |
|---|---|
| 動作温度 | -25°C から +85°C (典型) |
| 貯蔵温度 | -40°C から +85°C (典型,モデルによって異なります) |
| 溶接 プロセス | SMT リフロー溶接 |
| 組み立て方法 | 自動ピック&プレイス |
| 推奨PCB厚さ | 1.6mm~2.0mm (典型的な) |
| RoHS 準拠 | 入手可能 (モデルによる) |
2.55mmの高さの構造は,FFC/FPC接続を信頼性をもって維持しながら,エンジニアが内部組立スペースを削減するのに役立ちます.
バターフライのフリップロック構造は,安全なロックメカニズムを提供し,組み立て物の動きや機器の振動によって導線が移動するのを防ぐのに役立ちます.
SMT互換性により,自動化されたPCB組立ラインに統合され,効率的な製造プロセスをサポートできます.

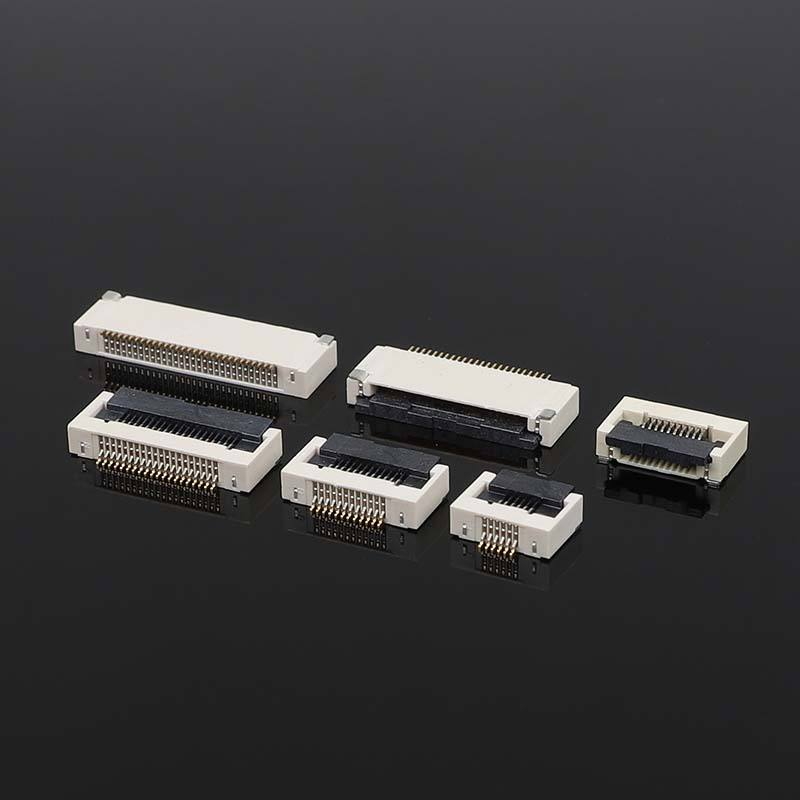

異なる信号とレイアウト要件を満たすために複数の接触位置で利用可能.
FPC FFCコネクタとは?
FPC FFC フラットコネクタは電流に限定されないが,今日の光電子技術の急速な発展において,送信信号のキャリアは軽い.普通の回路でワイヤーを代替するガラスとプラスチックFPC FFC フラット接続コネクタも使用している.それらの機能と回路FPC FFC フラット接続コネクタは同じである.
FFCコネクタとFPCの主な違い
電気回路の形状は違います
1FPCは,異なる単面,双面,および多層構造を持つ柔軟な回路板の一種で,化学エッチングによってFCCL (柔軟な銅塗装ホイル) によって処理されます.
2FFCは,平らな銅製の薄膜で覆われた2層の保温フィルムを使用します.完成品はシンプルで厚いものです.
FPC 未来のイノベーションの動向
1厚さ FPCの厚さはより柔軟で薄いものでなければなりません
2折りたたみ抵抗はFPCの固有の特徴です 未来のFPC抵抗はより強く,10千倍以上でなければなりません もちろんより良い基板が必要です.
3価格.この段階では,FPCの価格は PCBよりもはるかに高い.FPCの価格が下がれば,市場はより広まります.
4プロセスのレベル.様々な要件を満たすために,FPCプロセスはアップグレードされ,最小アパルトゥールと最小ライン幅/ライン間隔はより高い要件を満たす必要があります.
わたしたち の 奉仕
1製品仕様のシリーズが完成しただけでなく,個別化されています.
2輸入機器と高度な自動化 間に合う配達 通常7-10日
3ISO 9000とERPシステムの厳格な実施,品質と標準的な生産管理に厳格に準拠した材料の供給.UL認証による製品品質保証.
4. 無料サンプル: 15-20セット,費用対効果的; 同じ品質のユニット価格は非常に競争力があります
よくある質問
1試料の注文はできますか?
はい,私たちはサンプル注文を歓迎します. テストと品質を確認するために. 混合したサンプルは受け入れられます.
2需要に応じて製品を作れるか?
はい,製品の仕様は,あなたが私たちのMOQを満たすことができる場合は,カスタマイズすることができます.
3製品品質を保証するには?
1) 品質上の問題があったら30日以内に返金すると約束します.
2) 生産中に厳格に検知する
(3) 輸送前には厳格なサンプル検査を行い,製品包装が整然と保たれる.
4製品認証は?
ISO9001と他の ROHS 認証もあります
5商品はいつまで?
ほとんどの商品は在庫あり,配達時間は支払いを受けた後約1-5日です. オーダーメイドの要件では,確認したように時間が少し長くなります.
6配達にはどんな物流を使いますか?
商品は主にDHL,UPS,FEDEX,EMS,その他の宅配で配送します.お客様にとって最も費用対効果の高い物流を選択します.また,運送業者によってピックアップされた商品もサポートします.
7なぜ俺たちから買うんだ?
業界で16年の経験があり,何千もの企業と協力しています. 製品の品質は信頼できます.
8あなたの会社は主にどんな製品を販売していますか?
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectors and so on.
