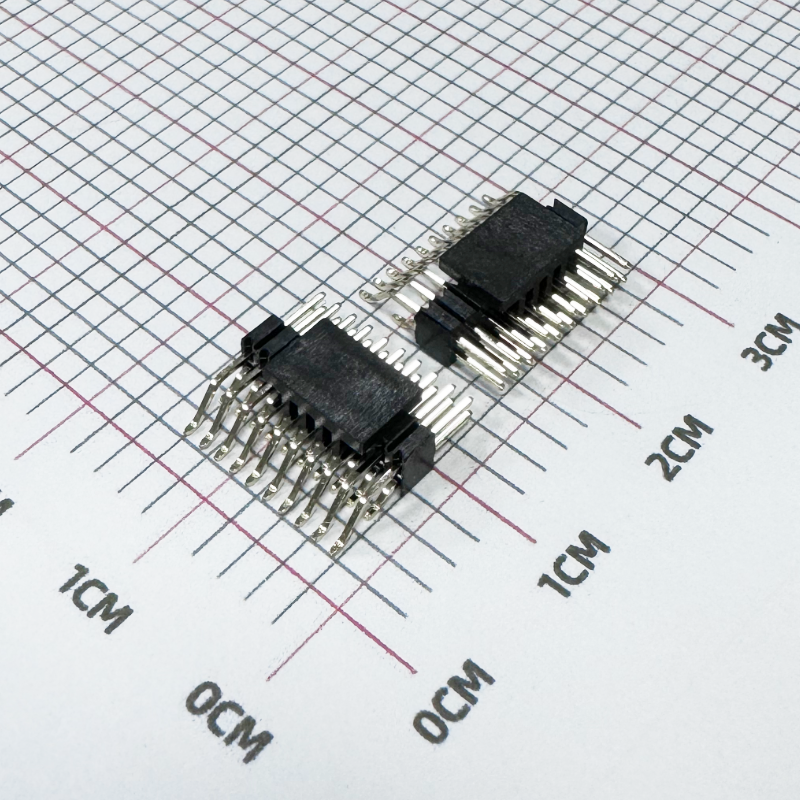

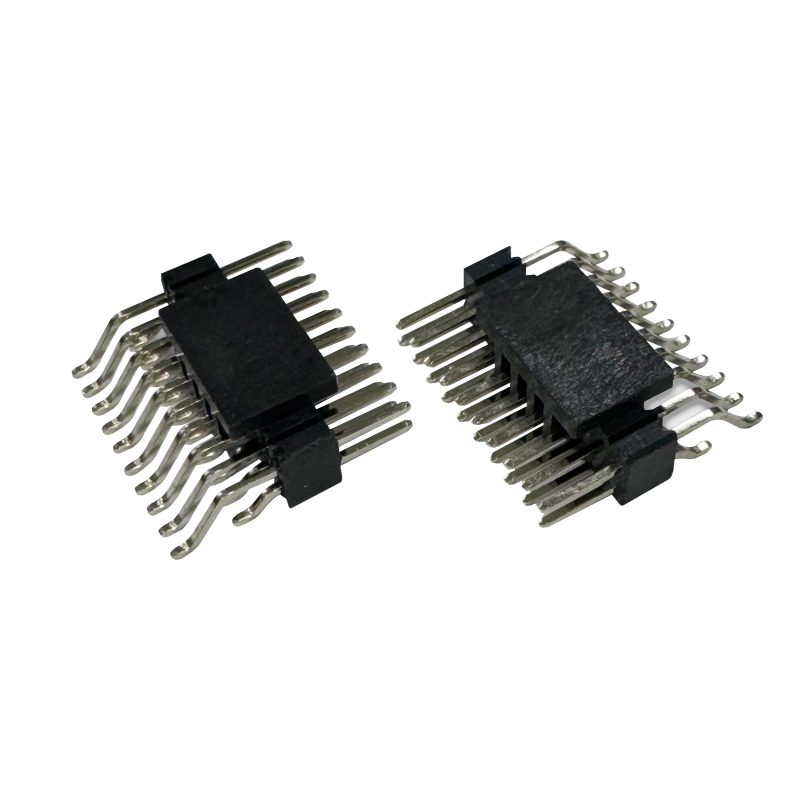

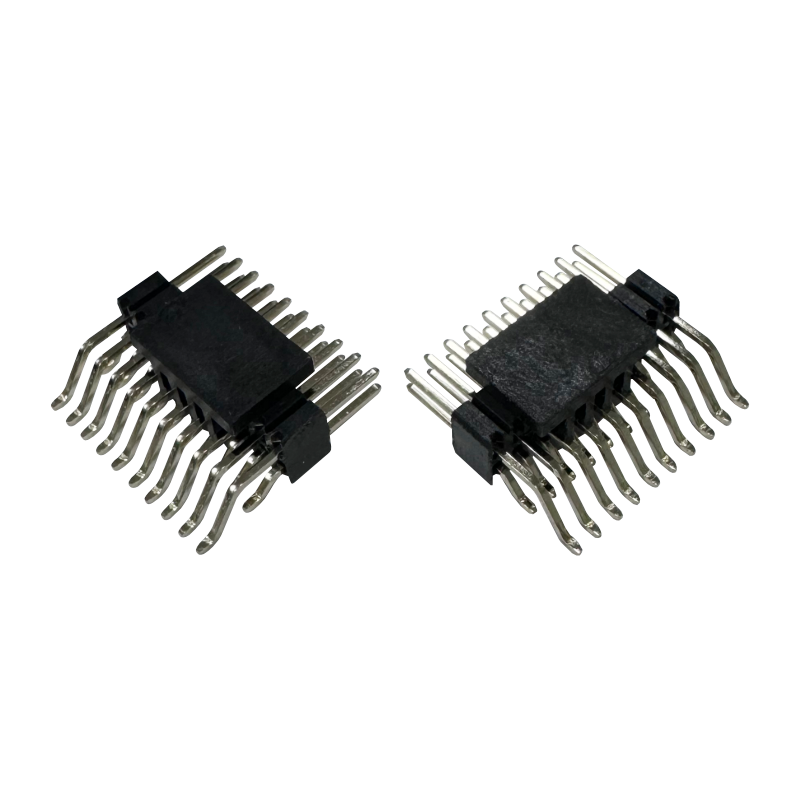

1.27mmピッチ 女性ソケットマッチングコネクタ ピンヘッダー 20021121-00010T4LF 板対板コネクタ

製品説明

材料 と 建設

銅合金接触物

コンネクタは銅合金コンタクトを使用し,PCBからPCBへの電気相互接続に必要な導電基を供給する.交配エリアは0.25μmのゴールドプレートで指定されています.溶接尾 1 を使っている間.27μmマットチンの塗装

熱塑性隔熱器

隔熱ハウジングは UL94 V-0 炎症性評価の熱塑性材料を使用し,材料の炎症性要件を考慮する必要がある PCB 組件に適しています..

エンジニアリング の 利点

1機内間互換接続をコンパクトに

1.27mmのピッチと2列,10ポジションの構成は,ボードスペースが限られているアプリケーションのためのコンパクトなPCB対PCBインターフェースを提供します.

このコンネクタは,特に以下に関連している.

• コンパクトの制御ボード
• 組み込み電子モジュール
• 工業用制御用PCB
• 通信機器
• コンピュータモジュール
• 消費電子機器

2. SMT対応PCB組成

垂直表面マウント設計は,自動化されたSMT組立プロセスと互換性がある.製造者は,蒸気相とIRリフロー溶接をサポートされた溶接プロセスとして指定している.

大量PCB製造では,現行の表面マウント生産プロセスへの統合を簡素化できます.

3定義された電気性能

公開された仕様は,信頼性の一般的な主張だけに頼るのではなく,測定可能な電気パラメータを提供します.

主要な価値観は以下のとおりです.

• 1A 接触電流単位
• 定位電圧125VAC
• 20mΩ 最大初期接触抵抗
• 50mΩ 試験後の最大接触抵抗
• 1,000MΩ最小隔熱抵抗

これらの数字は,コネクタの選択中に電気的適性を評価するための具体的な基準をエンジニアに提供します.

4. 広い動作温度範囲

指定された動作温度範囲は -55°C~+125°Cで,このコネクタは比較的広い動作温度範囲を必要とする電子機器に適しています.

特定の最終製品に対する実際の適性については,システムレベル全体における熱および環境要件に対して評価されるべきである.

ステップカスタムプロセス

1. 要求集 → 2. 技術評価と引用 → 3. 3D図面のレビューと確認 → 4. 模具/ツール&プロトタイプ → 5. サンプルテスト (接触R,保持,リフロー) & 承認 → 6.大量 生産 → 7QCと出荷が終了しました

私たちのサービス

サンプル利用と方針

彼らは貨物料金を支払う準備ができている限り,または我々は,私たちの側からいくつかの古い顧客のために貨物料金を支払うことができます.または,顧客は,貨物を事前に支払うことができます.配達員もサンプルを送ります

保証書/保証書/条件

私たちは製品の品質保証を提供します.
15日間の迅速な配達が保証されています.
支払い条件にはT/Tが含まれますが,L/C,PayPal,Western Unionなど交渉の対象となります.

販売後サービス

優れたサービスが提供されています.
販売部門に電話やメールで連絡してください.
フレンドリーなサービスに加えて 最も競争力のある価格と柔軟なスケジュールも提供しています

よくある質問

Q: MOQは何ですか?

A: 私たちのMOQは通常1000pcsになりますが,テストのための小量注文は受け入れます.

Q: 工場を訪れますか?

A: 私たちの工場を訪ねてようこそ,そして私たちはあなたに私たちのプロの生産プロセスを示すでしょう,そして私たちはあなたと長期間の協力を持つことができることを願っています.

Q: 試料の時間? 配達時間は?

A:7 試料の為の日,および大量生産の為の15-20 日.それは数量に依存します.

Q: 商品をどのように検査しますか?

A: 工場を訪ねたり,第三者に検査を依頼したり,写真検査で検査することができます.

Q:私の国へ送料はいくらですか?

A: 貨物は,あなたの総重量とCBMに基づいて貨物会社によって与えられます.

Q: 注文が発送されるかどうかどうやってわかるの?

A: 追跡番号 ((DHL,UPS,FedEx,TNT,EMS,その他),航空運送手帳,または海上B/Lは,商品が出荷された直後に送付されます.また,配送をフォローアップし,お知らせします.便利なアフターサービスが提供されています売っているものを支持します

Q: パーソナライズされた/カスタマイズされた製品を作ることができますか?

 A: もちろん,あなたの図面やサンプルを送ってください.
