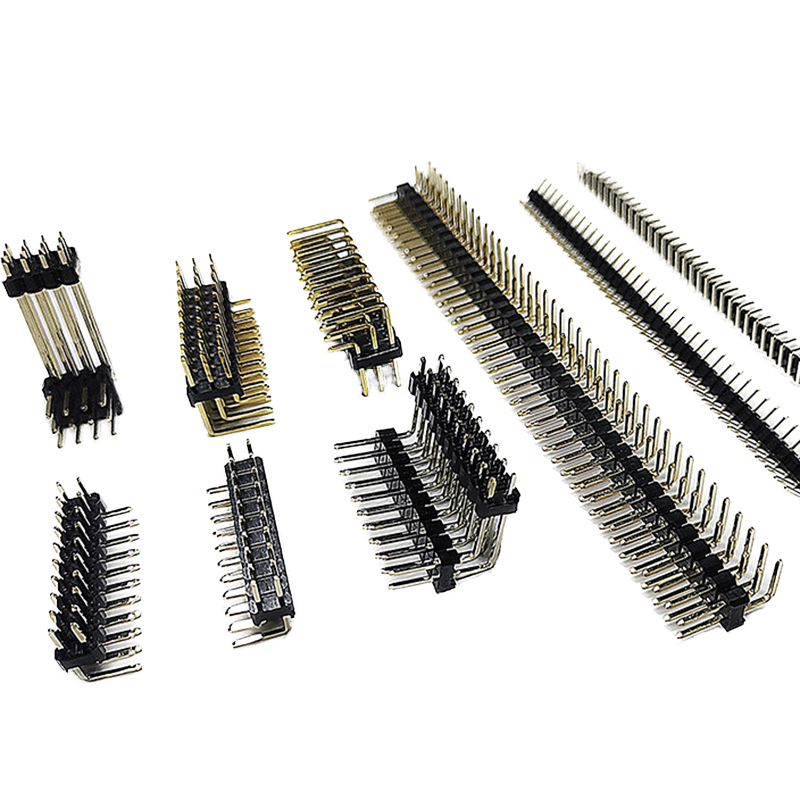

2.54mm ピッチ ダブルロウ オスピンヘッダーコネクタ ストレート PCB 金メッキヘッダーストリップ

製品説明

概要

2.54mm ダブルロウ ストレート オスピンヘッダーは、0.1インチグリッドの標準的なインターコネクトです。真鍮製スクエアピン Ø0.64mm がブラック PBT UL94 V-0 絶縁体に圧入され、180° スルーホール、接触部はニッケル上に金フラッシュメッキされています。101.6mm のブレークアウェイ スティック (2×40 ダブルロウ) で供給され、2.54mm ごとに 2×2 / 2×5 / 2×20 などに分割可能です。Connfly DS1021-2X40SF133-B および SEKORM Z-213 2213S-40G ダブルロウ ストレート シリーズの完全な機械的クローンです。

標準的な 2.54mm メスヘッダー、DuPont クリンプハウジング、Arduino/STM32 ベースボードレセプタクルと嵌合します。THT ウェーブソルダ テールは標準 3.0mm です。6.0mm (6T) および 10.8mm 全長ピン (Connfly 2×40) も在庫しています。

材料

• 絶縁体: PBT ブラック UL94 V-0; 260℃鉛フリーウェーブ対応の PA6T オプション (ICKEY 6T); ナイロン 6T/GWT 750℃ オプション

• ピン: 真鍮 C2680 Ø0.64mm スクエア; 500サイクル以上の場合はリン青銅 C5210 オプション

• メッキ: 5.84mm 接触部にはニッケル上に金フラッシュ 0.05μm; 3.0mm テールにはマットスズ 2～3μm;セレクト 30μ" (0.76μm) 金オプションは 500個 MOQ で

• プラスチックオプション: シングルプラスチック 2.5mm 高さ / ダブルプラスチック強化 (曲がり防止)

応用産業

• 開発ボード / エバリュエーションキット– Arduino Mega/Uno オスストリップ、STM32 Nucleo ヘッダー、Raspberry Pi HAT スタッキングヘッダー (ロングピン 6T/10.8mm)

• 産業用バックプレーン– PLC I/O カード、DINレールコントローラー、1.6mm FR4 への 2×20 THT

• テスト & 計測– ATE フィクスチャピン、バーンインボード、ポゴアダプタープレート

• 民生用/家電– 洗濯機制御基板、充電器 PCB、LEDモジュールデイジーチェーン

• 自動車用補助– 車載ライトモジュール、5V/12V 信号バス (金フラッシュによる酸化防止)

• 医療用サブボード– 患者モニタープラグイン、アナライザーメザニン (30μ" 金バージョン)

カスタマイズオプション

• ピン数: 2×2 / 2×3 / 2×5 / 2×10 / 2×20 /2×40(ブレークアウェイ スティック)

• プラスチック: シングル (2.5mm) / ダブル強化

• ピンテール: 3.0mm (標準) / 6.0mm (6T) / 10.8mm 全長 (Connfly クローン) / 8.5 / 11.96mm

• 絶縁体: PBT ブラック (標準) / PA6T / ナイロン 6T / LCP / カラー

• メッキ: 金フラッシュ /30μ" セレクト/ フルマットスズ / デュプレックス (Au 接触部 + Sn テール)

• ピン材質: 真鍮 (標準) / リン青銅

• 梱包: PE バッグ/チューブ/トレイ

カスタムプロセスステップ

1. 1. 要件収集 → 2. 技術評価 & 見積もり → 3. 3D 図面レビュー & 確認 → 4. 金型 / 工具 & プロトタイプ → 5. サンプルテスト (接触抵抗、保持力、リフロー) & 承認 → 6. 量産 → 7. 最終 QC & 出荷。

当社のサービス

サンプル提供 & ポリシー

サンプルは、お客様からのリクエストに応じて無料で提供されます。ただし、送料はお客様にご負担いただくか、一部の既存顧客には弊社が送料を負担する場合もあります。また、お客様が事前に送料をお支払いいただければ、弊社の宅配便でサンプルを発送することも可能です。

保証/保証期間/利用規約

製品品質保証を提供します。
15日間の迅速な納期を保証します。
支払い条件は T/T を含みますが、L/C、PayPal、Western Union など、交渉の対象となります。

アフターサービス

オフィスネットワークおよび本社を通じて優れたサービスを提供します。
お電話または E メールでマーケティング営業部門にご連絡いただくか、ご都合がよろしければ弊社オフィスにご来社ください。
フレンドリーなサービスに加え、最も競争力のある価格と柔軟なスケジュールを提供します。

よくある質問

Q: MOQ は何ですか？

A: 通常、MOQ は 1000 個ですが、テスト用に少量注文も受け付けています。

Q: 工場を訪問できますか？

A: 工場見学を歓迎します。専門的な生産プロセスをご覧いただき、長期的な協力関係を築けることを願っています。

Q: サンプル時間はどのくらいですか？納期はどのくらいですか？

A: サンプルは7日、量産は15～20日です。数量によります。

Q: 商品の検査方法は？

A: 工場訪問、第三者による検査、または写真検査で検査できます。

Q: 私の国への送料はいくらですか？

A: 運賃は、総重量と容積重量に基づいて運送会社から提示されます。

Q: 注文が出荷されたことをどのように知ることができますか？

A: 商品が出荷され次第、追跡番号 (DHL、UPS、FedEx、TNT、EMS など)、航空貨物運送状、または海上運送状をお送りします。配送状況も追跡し、お知らせします。役立つアフターサービスを提供します。お客様の販売をサポートします。

Q: パーソナライズ/カスタマイズされた製品を作成できますか？

 A: はい、図面またはサンプルをお送りください。
