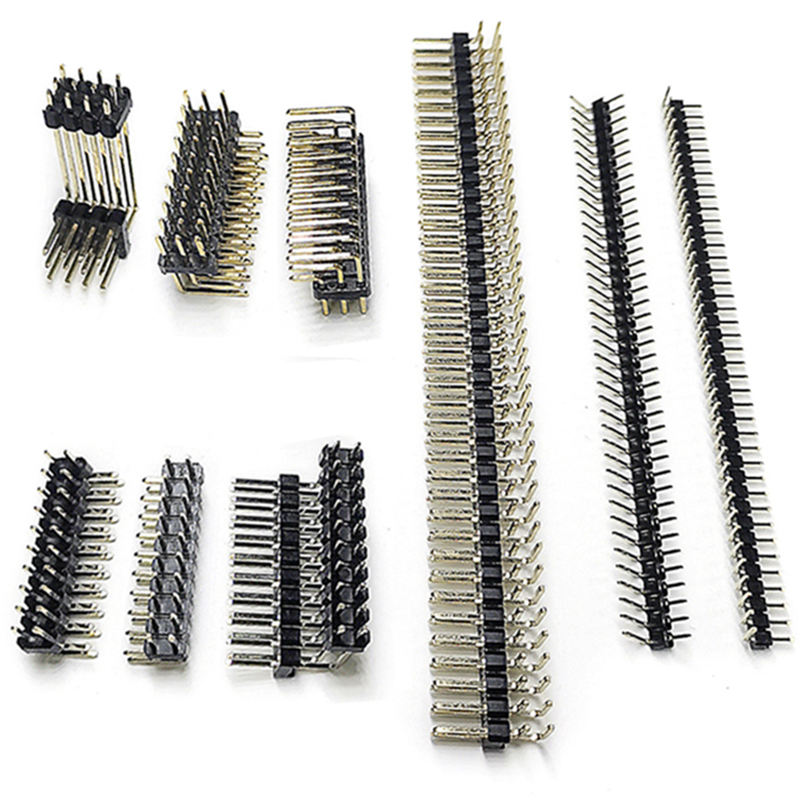

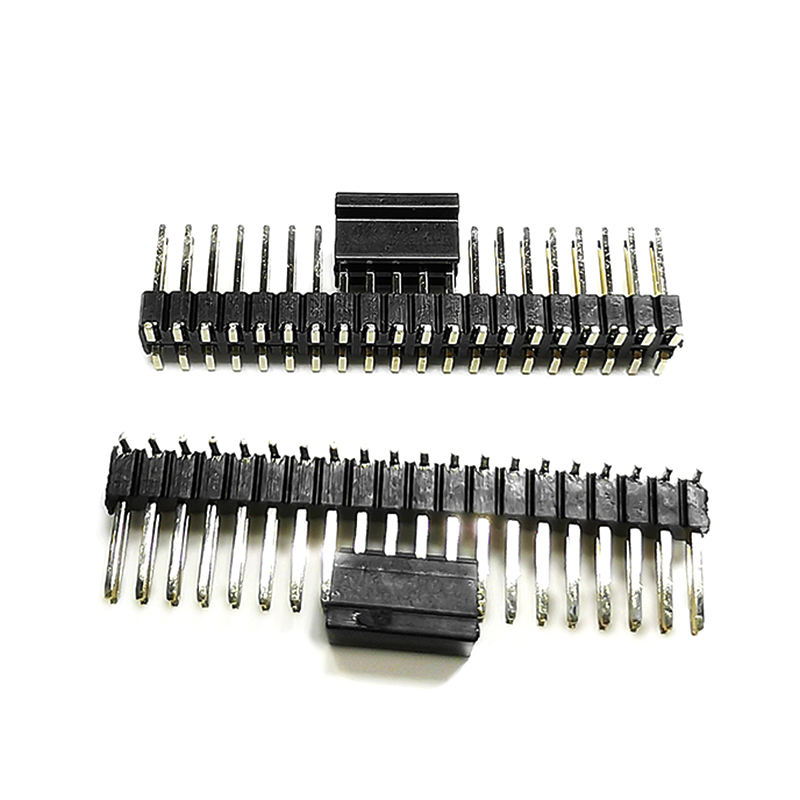

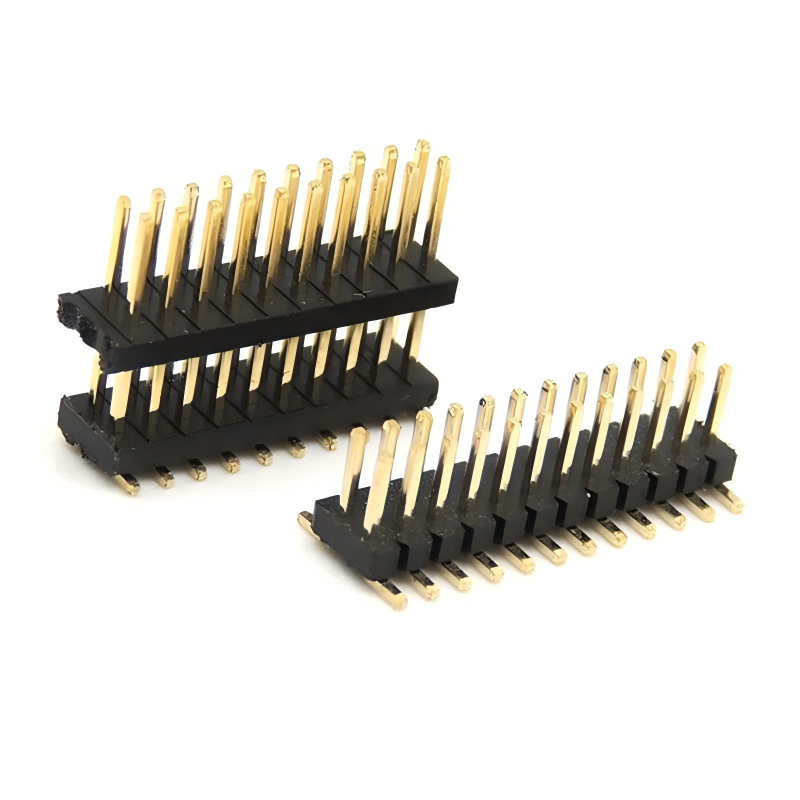

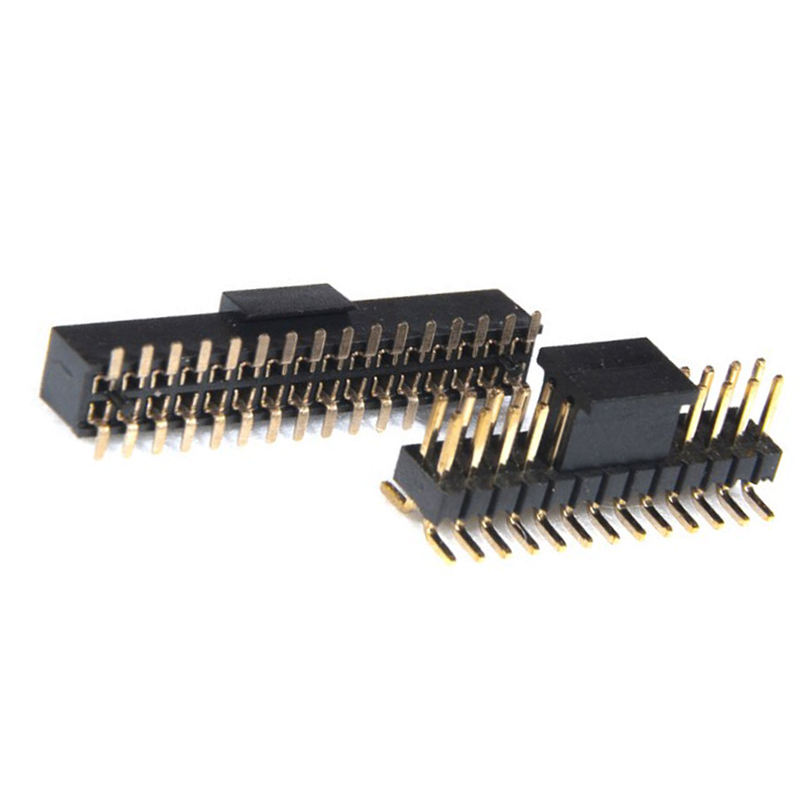

プレスフィット デュアル 6 8 20ピン 2*14 2*3 5 女性 1mm 1.27mm 2mm 2.54mm ピッチアングル SMD/SMT ヘッダー ロングピン ヘッダー 男性コネクタ

プレスフィット / SMT / THT ロングピン 男性ヘッダー 1.0 / 1.27 / 2.0 / 2.54 mm ピッチ,シングル&ダブルロー (2×3 / 2×7 / 2×10 / 2×14),ストレート / 右角 / SMD,カスタムピン長さ

製品説明

概要

この長ピンメスヘッダファミリーは,単列と二列で4つの支配的なボード対ボードピッチ (1.0 / 1.27 / 2.0 / 2.54 mm) をカバーし,3つの終了スタイルを並行して実行します.適合するプレス・フィット (ソードレスバックプラネット),SMTメイル翼右角 (自動配置) とTHT直線で長い尾 (母子積み,デバッグヘッダー,メゾナイン). 2×3 / 2×7 / 2×10 / 2×14の二行数料が備わっています.2×2 と 2×40 の間の 2×n は NRE を使わずにツールされます..

スクエアピンは回転/缶詰の青銅 (2.54/2.0) またはリンゴ銅 (1.27/1.0) で,ペアリングゾーンにニッケルバリアで金色でフラッシュされ,端にチンの付いている.ハウジングは高温LCPまたはPA6T (PBTのみではない),したがって,SMTバージョンは,IEC 60068-2-58 単位で10 秒で260 °Cの鉛のないリフローを通過します..

5 異なる販売ポイント

1. 4 種 の 投球 場 と 1 種 の 道具 家庭ほら1.0 mm / 1.27 mm / 2.0 mm / 2.54 mm2×3 (6p) /2×7 (14p) /2×10 (20p) /2×14 (28p) とその間の任意の2×nの2列の平行ピン単行4/6/8/20/32/40もカバーされています 買い手はピッチ/カウントを変更します供給者じゃない

2. 三つの平行 終結ほらプレスフィット対応の尾(Ø0.5 mm 針目,溶接器なし,ホンヤン PFシリーズのようなバックプレート) /SMT メイル翼 RA(ピック・アンド・プレイス・パッド,SEKORM296あたり260°C10秒) /THT 長ピン直線(尾11.96mm デフォルトで, 8.5×25mmをコンレイMH25422のような母娘のスタッキングにカスタマイズできます)

3. 高耐久性LCP/PA6T/PA9Tハウジング UL94 V-0低価格のポリエステルではなく,SMT版は鉛のない再流 260°C 10s,THT版は波溶剤OK;隔熱器の選択はJetacon / SEKORM工業グレードに一致します.

4. 2.54mmで真3A / 1.27mmで1A Cu合金C2680 (2.54) またはリンゴC5210 (1.27) ピン,金フラッシュ 0.05μm / 0.76μm (30μ") オプション/マットチンの;接触R ≤20mΩ,IR ≥1000 MΩ,500~600V AC 対応 レベル-1 296/MH25422 クラスと同じ電気.

5. セコーム296 / コンレイMH25422 / アムフェノール / ハルウィン2.54mmの地形パターン = 標準0.1"の格子 1.27mmの二列マッチ ハーウィン/ハートリング ハーフレックス・メジャーナインピッチ 24時間以内にクロス・ドラ + 3D STEP

応用産業

• 母娘 / メゾニンボード Raspberry Pi HAT の 2.54mm ロングピン THT / 5G BBAI カード の 1.27mm ハルフレックス クラス

• 産業用バックプレートプレスフィット2.0mm2列2×10を1.6mmFR4に,波溶接器なし (ホンヤンPF用ケース)

• 開発ボード / 評価キット2×3 SMD RA (PRT-27910 クローン) を SparkFun/Adafruit オリジナルレイアウトで

• PLC/DINレールコントローラ2×7 RA THT,電源+信号3A

• 医療用ウェアラブルサブボード1.27mm 2×10 SMT RA,ゴールドフラッシュ,低プロフィール 4.3mm隔熱器

• 自動車用センサーモジュール¥ 1.0mm 2×7 SMT,LCP V-0, -40~+105 °C

• 試験装置/ATEプーゴアダプタープレート用の長ピン2.54mm2×40

カスタマイズオプション

• ピッチ:1.0 / 1.27 / 2.0 / 2.54mm(その他 1.5/3.96 要求に応じ)

• 列:単機/二機/三機

• 2×3 / 2×7 / 2×10 / 2×14 / 2×20... 2×40

• 終了: プレスフィット対応/SMTメイル翼 (直線/RA) /THT直線長ピン/THTRA

• ピンの長さ:交尾5.0×11.96mm,尾 2.4 / 3.0 / 8.5 / 10.0 / 11.96 / 25.0mm

• プラスチックの高さ: 2.0 / 2.54 / 4.3 / 5.0mm

• 塗装: Au flash / 15μ " / 30μ " + Ni / フルチーン / デュプレックス

• コーティング: LCP / PA6T / PA9T / PBT 黒 (色選択)

• 位置付けピグ/ピグなし;プレス・フィットボスオプション

ステップカスタムプロセス

1. 要求集 → 2.技術評価と引用 → 3.3D図鑑のレビューと確認 → 4.模具/ツール&プロトタイプ → 5.サンプルテスト (接触R,保持,リフロー) & 承認 → 6.大量 生産 → 7QCと出荷が終了しました

私たちのサービス

サンプル利用と方針

彼らは貨物料金を支払う準備ができている限り,または我々は,私たちの側からいくつかの古い顧客のために貨物料金を支払うことができます.または,顧客は,貨物を事前に支払うことができます.配達員もサンプルを送ります

保証書/保証書/条件

私たちは製品の品質保証を提供します.
15日間の迅速な配達が保証されています.
支払い条件にはT/Tが含まれますが,L/C,PayPal,Western Unionなど交渉の対象となります.

販売後サービス

優れたサービスが提供されています.
販売部門に電話やメールで連絡してください.
フレンドリーなサービスに加えて 最も競争力のある価格と柔軟なスケジュールも提供しています

よくある質問

Q: MOQは何ですか?

A: 私たちのMOQは通常1000pcsになりますが,テストのための小量注文は受け入れます.

Q: 工場を訪れますか?

A: 私たちの工場を訪ねてようこそ,そして我々はあなたに私たちのプロの生産プロセスを示すでしょう,そして我々はあなたと長期間の協力を持つことができますことを願っています.

Q: 試料の時間? 配達時間は?

A: サンプルには7日,大量生産には15〜20日です. 量は異なります.

Q: 商品をどのように検査しますか?

A: 工場を訪ねたり,第三者に検査を依頼したり,写真検査で検査することができます.

Q:私の国へ送料はいくらですか?

A: 貨物は,あなたの総重量とCBMに基づいて貨物会社によって与えられます.

Q: 注文が発送されるかどうかどうやってわかるの?

A: 追跡番号 ((DHL,UPS,FedEx,TNT,EMS,その他),航空運送手帳,または海上B/Lは,商品が出荷された直後に送付されます.また,配送をフォローアップし,お知らせします.便利なアフターサービスが提供されています売っているものを支持します

Q: パーソナライズされた/カスタマイズされた製品を作ることができますか?

 A: もちろん,あなたの図面やサンプルを送ってください.
