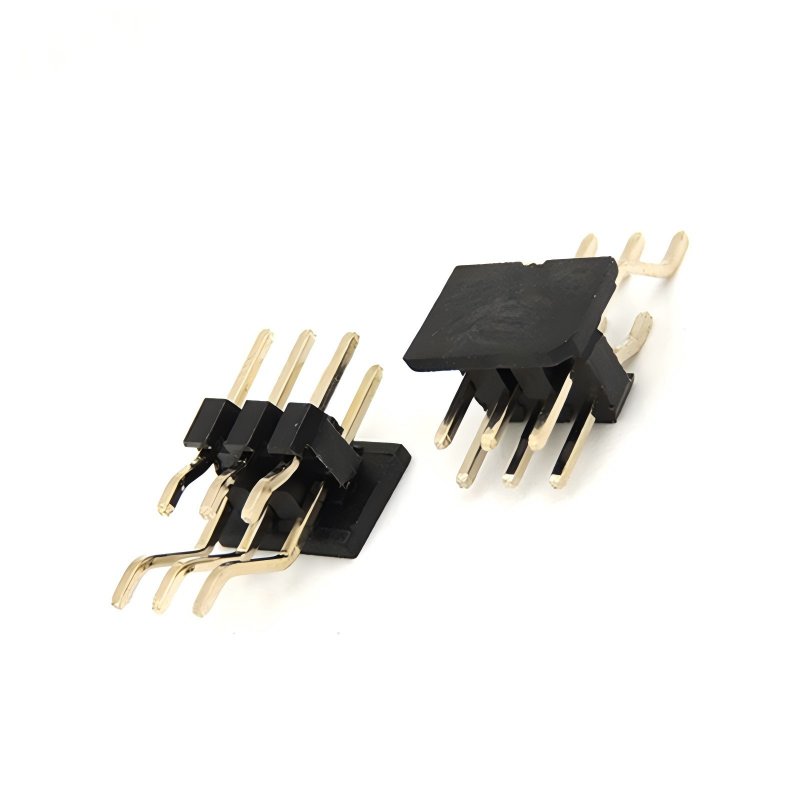

カスタマイズされた2.54mmダブルロウオスピンヘッダー – THT PCBマウント、ニッケル上のゴールドフラッシュ、セキュリティシステム＆IPカメラモジュール用、工場直送高速配送

製品説明

概要

カスタマイズされたダブルロウ 2.54mmオスピンヘッダーは、セキュリティシステムおよびIPカメラモジュール向けに調整されたスルーホール0.1インチグリッドインターコネクトです。ブラックPBT+30%GF UL94 V-0絶縁体に真鍮製スクエアピンØ0.64mm、180°ストレート、メッキゾーンにニッケル上のゴールドフラッシュ。ブレークアウェイダブルロウスティック（カメラモジュールフレックスヘッダー用デフォルト2×20 = 40ピン、PoEコントローラー用2×5、DVRバックプレーン用2×40）で供給され、2.54mmごとに分割可能です。

材料

• 絶縁体: PBT  ブラック UL94 V-0; 260°C鉛フリーウェーブ用PA6Tオプション (ICKEY 6T); ナイロン6T/GWT 750°Cオプション

• ピン: 真鍮 C2680 Ø0.64mmスクエア ; 500サイクル超用リン青銅 C5210オプション

• メッキ: 5.84mmメートゾーンにニッケル上ゴールドフラッシュ 0.05µm over 50µ" ; 3.0mmテールにマットスズ 2～3µm; セレクティブ 30µ" (0.76µm) ゴールド​ 500pc MOQ  オプション

• プラスチックオプション: シングルプラスチック 2.5mm高さ / ダブルプラスチック強化 (曲がり防止)

応用産業

• IPカメラモジュール​ – センサーボードからメインボードへのフレックスアダプターに2×20ストレートヘッダー、IR-LEDドライバーサブボードに2×5

• DVR / NVRメインボード​ – GPIO / アラームイン / RS485 / オーディオ用2×40ダブルロウバックプレーンヘッダー

• PoEインジェクター / スイッチ​ – 2×5 電源+データヘッダー、屋根裏/配線クローゼットでのゴールドフラッシュ防酸化

• アクセス制御リーダー​ – Wiegand + LED + ブザー用2×5 / 2×10

• スマートドアステーション / ビデオインターホン​ – メインMCUへの2×20メザニン

• 交通 / ANPRカメラ​ – 2×40産業用バックプレーン、広温度範囲 -40～+105°C

• セキュリティセンサーハブ​ – PIR / スモーク / ガラス破壊集約ボード

カスタマイズオプション

• 数: 2×2 / 2×5 / 2×10 / 2×20​ / 2×40 (ブレークアウェイ)

• テール: 3.0mm (デフォルト) / 6.0mm (6T) / 合計 10.8mm (Connfly クローン) / 8.5 / 11.96mm

• プラスチック: シングル 2.5mm / ダブル 4.3mm / 8.5mm 高さ

• 絶縁体: PBT+30%GF ブラック (デフォルト) / PA6T / ナイロン6T / カラー

• メッキ: ゴールドフラッシュ / 30µ" セレクティブ​ / フルティン / デュプレックス

• ピン: 真鍮 (デフォルト) / リン青銅

• 向き: ストレート/ライトアングル

• 梱包: PEバッグ/チューブ/トレイ

ステップカスタムプロセス

1. 要件収集 → 2. 技術評価＆見積もり → 3. 3D図面レビュー＆確認 → 4. 金型/治具＆プロトタイプ → 5. サンプルテスト（R、保持、リフロー接触）＆承認 → 6. 量産 → 7. 最終QC＆出荷。

当社のサービス

サンプル入手可能性＆ポリシー

サンプルは、お客様のご要望に応じて無料で発送されます。ただし、送料はお客様にご負担いただくか、一部の既存のお客様には弊社が送料を負担する場合もあります。また、お客様が事前に送料をお支払いいただければ、弊社宅配便でサンプルを発送することも可能です。

保証/保証/利用規約

製品品質保証を提供します。
15日間の迅速な配送を保証します。
支払い条件にはT/Tが含まれますが、L/C、PayPal、Western Unionなど、交渉の対象となります。

アフターサービス

オフィスネットワークと本社を通じて優れたサービスを提供します。
お電話またはEメールでマーケティング営業部にご連絡いただくか、ご都合がよろしければ弊社オフィスにご来社ください。
フレンドリーなサービスに加え、最も競争力のある価格と柔軟なスケジュールを提供します。

よくある質問

Q: MOQは何ですか？

A: 通常、MOQは1000個ですが、テスト用に少量注文も受け付けています。

Q: 工場を訪問できますか？

A: 工場見学を歓迎します。専門的な生産プロセスをご覧いただき、長期的な協力関係を築けることを願っています。

Q: サンプル時間はどのくらいですか？納期はどのくらいですか？

A: サンプルは7日、量産は15～20日です。数量によって異なります。

Q: 商品の検査方法は？

A: 工場訪問、第三者による検査、または写真検査で検査できます。

Q: 私の国への送料はいくらですか？

A: 送料は、総重量とCBMに基づいて運送会社から提示されます。

Q: 注文が出荷されたことをどのように知ることができますか？

A: 商品が出荷され次第、追跡番号（DHL、UPS、FedEx、TNT、EMSなど）、航空貨物運送状、または海上船荷証券をお送りします。配送状況も追跡し、お知らせします。役立つアフターサービスを提供します。お客様の販売をサポートします。

Q: パーソナライズ/カスタマイズされた製品を作成できますか？

 A: はい、図面またはサンプルをお送りください。
