ピッチ 1.0 mm 2x50ピン プレスフィットヘッダー ダブルロウ ストレートピンヘッダー 1mmピッチ 基板スペース ダブルプラスチックピンヘッダーコネクタ

製品説明

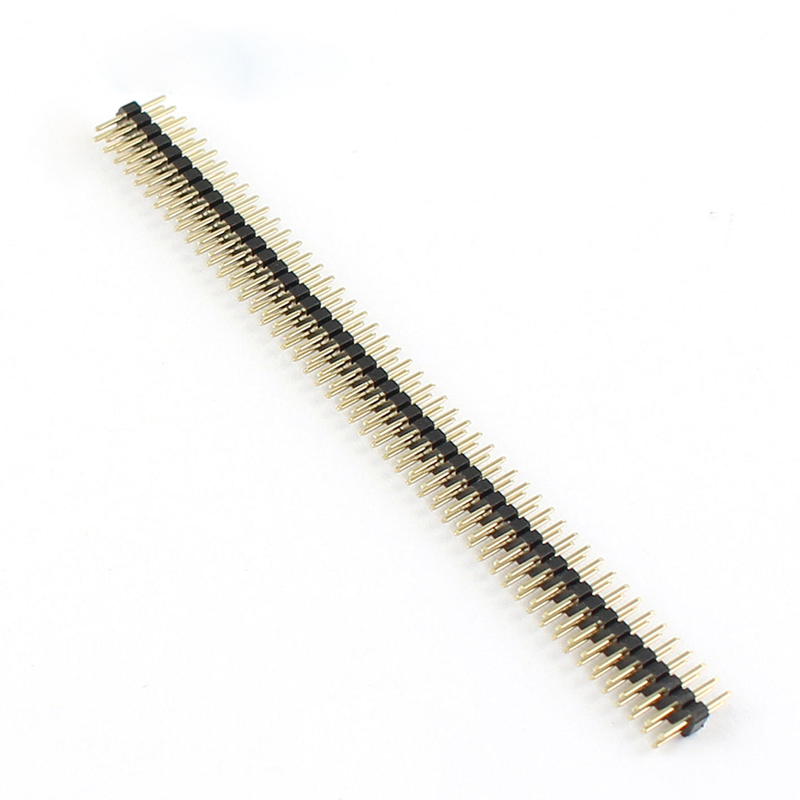

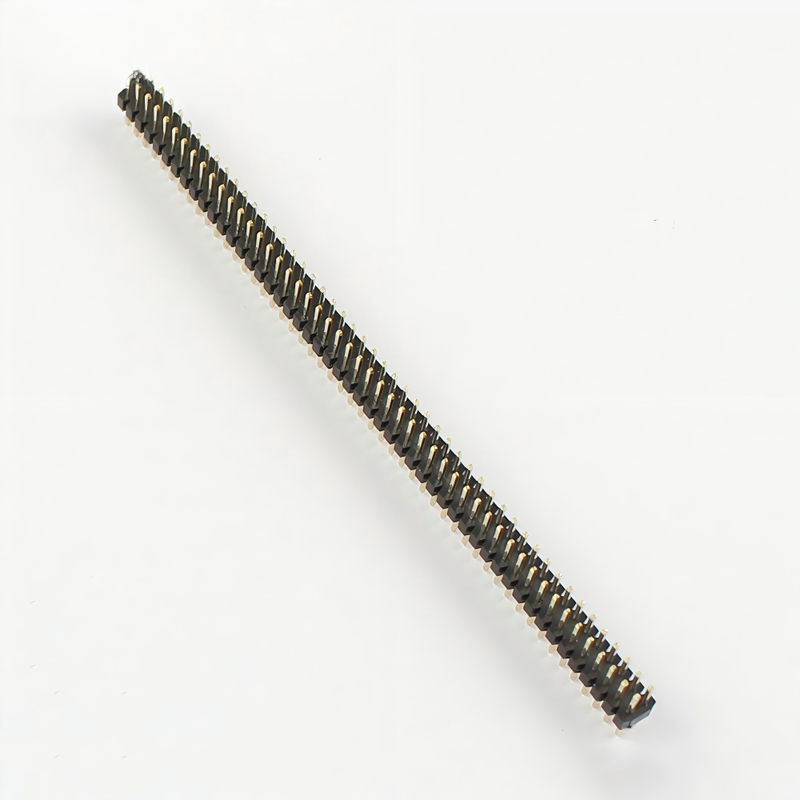

1.0mmピッチ 2×50ピンプレスフィットヘッダー

高密度PCB相互接続用ダブルロウストレートオスピンヘッダー

1.0mmピッチ 2×50ピンプレスフィットヘッダーは、基板スペースが限られており、100ポジションのインターフェイスが必要な高密度PCB相互接続用に設計されたコンパクトなダブルロウオスピンヘッダーです。

1.00mmピッチ、2×50ピン構成、ストレート垂直レイアウトにより、このヘッダーは基板間およびPCB相互接続設計に高密度なコンタクト配置を提供します。プレスフィット構成は、PCB穴設計およびプレスフィットコンタクト要件に従って、はんだフリーのPCBアセンブリプロセスが好ましい用途に指定できます。

従来の2.54mmピッチヘッダーと比較して、1.00mmピッチは実質的にコンタクト間隔を狭めることができ、このタイプのコネクタはコンパクトな電子アセンブリ、制御基板、通信機器、その他のスペース制約のあるPCB設計に適しています。1.00mmピッチ形式は、高密度メザニンおよびPCB相互接続アプリケーションでも広く使用されています。

材料

• 絶縁体: PBT (Connfly DS1021, TXGA FPH254F1, CJT) 黒 UL94 V-0; 260℃鉛フリーウェーブ用PA6Tオプション (ICKEY 6T); ナイロン6T/GWT 750℃オプション

• ピン: 真鍮 C2680 Ø0.64mm角 (ICKEY CJT図面は0.64 SQを確認); >500サイクル用リン青銅 C5210オプション (Amphenol QuickieはPBを使用)

• メッキ: 5.84mmメートゾーンに50μ" Ni上の金フラッシュ 0.05μm; 3.0mmテールにマット錫 2～3μm; 500個MOQで選択的30μ" (0.76μm) 金オプション (Connfly "全金 Type33"クラス)

• プラスチックオプション: シングルプラスチック 2.5mm高さ / ダブルプラスチック強化 (曲がり防止)

用途

産業オートメーション

複数のPCB信号を相互接続する必要があるコンパクトな制御基板、PLC関連モジュール、産業用コントローラー、電子インターフェイス基板に適しています。

通信機器

1.00mmピッチと100ポジション構成は、コンパクトな通信モジュールおよび高密度インターフェイス基板に適しています。

組み込みコンピューティング & コンピュータハードウェア

潜在的な用途には、組み込みコンピューティング基板、プロセッサ関連モジュール、インターフェイスカード、コンパクトコンピューティングシステムが含まれます。

民生用電子機器

小型ピッチは、従来の2.54mmヘッダーがPCB面積を占めすぎるスペース制約のある電子アセンブリに適しています。

試験・測定機器

高ピン数は、必要な電気的および機械的仕様に従って、測定および計測機器のマルチ信号PCBインターフェイスをサポートできます。

車載エレクトロニクス

コネクタ形式は、高密度PCB相互接続が必要な車載電子モジュールに考慮される場合があります。ただし、車載認定については、設計承認前に必要な温度、振動、メッキ、保持力、および適用可能な車載規格をお客様が確認する必要があります。

カスタマイズオプション

• 数: 2×2 / 2×5 / 2×10 / 2×20 / 2×40 (ブレークアウェイ)

• テール: 3.0mm (デフォルト) / 6.0mm (6T) / 10.8mm合計 (Connflyクローン) / 8.5 / 11.96mm

• プラスチック: シングル 2.5mm / ダブル 4.3mm / 8.5mm高さ

• 絶縁体: PBT+30%GF 黒 (デフォルト) / PA6T / ナイロン6T / 色

• メッキ: 金フラッシュ / 30μ"選択的 / フル錫 / デュプレックス

• ピン: 真鍮 (デフォルト) / リン青銅

• 向き: ストレート/直角

• 梱包: PEバッグ/チューブ/トレイ

ステップカスタムプロセス

1. 要件収集 → 2. 技術評価と見積もり → 3. 3D図面レビューと確認 → 4. 金型/工具とプロトタイプ → 5. サンプルテスト (接触抵抗、保持力、リフロー) と承認 → 6. 量産 → 7. 最終QCと出荷。

当社のサービス

サンプル提供ポリシー

サンプルは、お客様からのリクエストに応じて無料で発送されます。ただし、送料はお客様にご負担いただきます。または、一部の既存顧客には弊社から送料を負担する場合もあります。または、お客様が事前に送料をお支払いいただければ、弊社の宅配便でサンプルを発送することも可能です。

保証/保証/利用規約

製品品質保証を提供します。
15日間の迅速な配送を保証します。
支払い条件にはT/Tが含まれますが、L/C、PayPal、Western Unionなど、交渉の対象となります。

アフターサービス

弊社のオフィスネットワークおよび本社を通じて、優れたサービスを提供します。
お電話またはEメールでマーケティング営業部門にご連絡いただくか、ご都合がよろしければ弊社オフィスにご訪問ください。
フレンドリーなサービスに加えて、最も競争力のある価格と柔軟なスケジュールを提供します。

よくある質問

Q: MOQは何ですか？

A: 通常、MOQは1000個ですが、テスト用に少量注文を受け付けています。

Q: 工場を訪問できますか？

A: 工場へのご訪問を歓迎します。プロの生産プロセスをご紹介し、長期的な協力関係を築けることを願っています。

Q: サンプル時間はどのくらいですか？納期はどのくらいですか？

A: サンプルは7日、量産は15～20日です。数量によって異なります。

Q: 商品の検査方法は？

A: 工場訪問、第三者による検査、または写真検査で検査できます。

Q: 私の国への送料はいくらですか？

A: 運賃は、総重量とCBMに基づいて運送会社から提示されます。

Q: 注文品が出荷されたことをどのように知ることができますか？

A: 商品が出荷され次第、追跡番号 (DHL、UPS、FedEx、TNT、EMSなど)、航空貨物運送状、または海上船荷証券がお客様に送信されます。配送状況も追跡し、お客様にお知らせします。役立つアフターサービスを提供します。お客様の販売をサポートします。

Q: パーソナライズされた/カスタマイズされた製品を作成できますか？

 A: はい、図面またはサンプルをお送りください。
