2.54mm Uタイプ シングルロウ オスピンヘッダー – 2/3/4/5ピン、5.08mmピッチジャンパーバージョン、THTはんだ付け、真鍮角ピン、PBT/LCP UL94 V-0

製品説明

概要

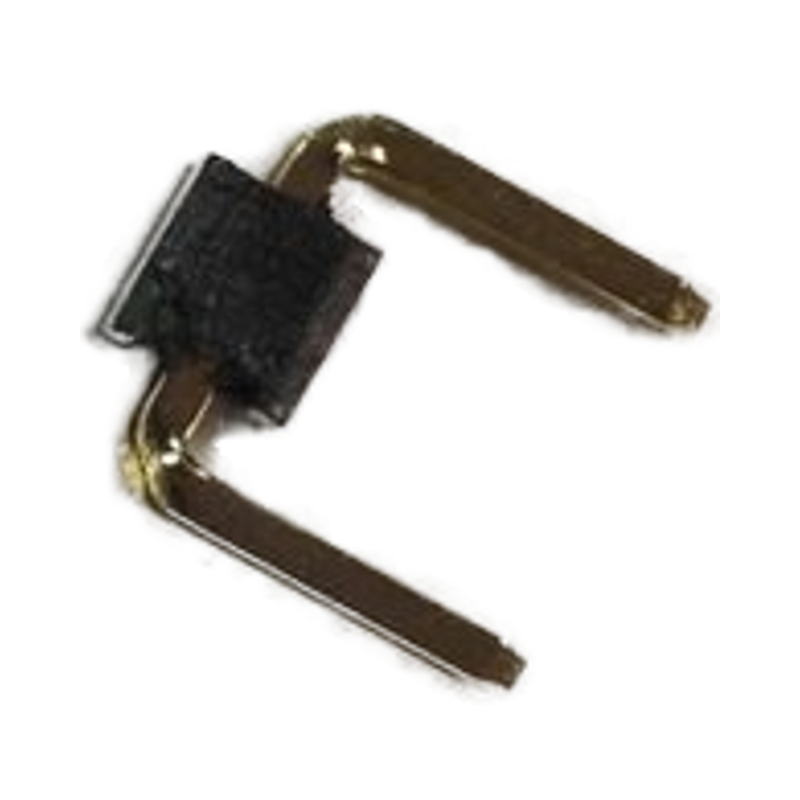

カスタム2.54mm Uタイプ シングルロウ オスピンヘッダー（5.08mmジャンパースパン）は、各ピンが「U」字型に折り曲げられたプレス加工真鍮のスルーホールヘッダーです。2本のストレートレッグが2.54mmピッチでPCBに挿入され、アーチは絶縁体の上に立ち上がり、2ピンバージョンでは端から端まで5.08mmの幅になります。これは、隣接する2つのメスソケット間の距離と正確に一致するため、恒久的なはんだ付けされたジャンパー/コンフィギュレーションシャントとして機能します（黒いプラスチック製ジャンパーキャップと同じ役割ですが、基板実装型で振動に強いです）。

応用産業

• MCU / MPU開発ボード– ブートモード 2ピン Uジャンパー（STM32 BOOT0/BOOT1）、I²Cアドレス 3ピン ストラップ

• 産業用コントローラー– 設定用DIPスイッチの代替（振動に強い）、4ピン SPI CS選択

• 電源PCB– 2ピン 12V/5Vレールストラップ、3ピンセンス選択

• 自動車モジュール（非安全関連）– CAN終端 2ピン、金フラッシュによる酸化防止

• 民生用メインボード– CMOSクリア 2ピン、BIOSモード選択（Amazon 600個ジャンパーキャップの姉妹品ですが、はんだ付けバージョン）

カスタマイズオプション

• ピン数：2 / 3 / 4 / 5（シングルロウ Uタイプ）

• 絶縁体高さ：2.5mm（デフォルト） /5.0mm

• ピン長（レッグ）：3.0 / 4.0 / 6.0mm

• U字アーチ高さ：絶縁体から2.0 / 3.0 / 5.0mm

• 絶縁体：PBT+GF V-0 ブラック（デフォルト） / LCP / PA6T / カラー

• メッキ：金フラッシュ / 1μ" /30μ" / フルマットスズ / デュプレックス

• ピン：真鍮（デフォルト） / リン青銅

• 梱包：PEバッグ/チューブ/トレイ

カスタムプロセス

1. 1. 要件収集 → 2. 技術評価と見積もり → 3. 3D図面レビューと確認 → 4. 金型/工具とプロトタイプ → 5. サンプルテスト（接触抵抗、保持力、リフロー）と承認 → 6. 量産 → 7. 最終QCと出荷

当社のサービス

サンプル入手可能性とポリシー

サンプルは、お客様からのご要望に応じて無料で送付されます。ただし、送料はお客様にご負担いただくか、一部の既存顧客には弊社から送料を負担する場合もあります。また、お客様が事前に送料をお支払いいただければ、弊社の宅配便でサンプルを送付することも可能です。

保証/保証期間/利用規約

製品品質保証を提供します。
15日間の迅速な納期を保証します。
支払い条件にはT/Tが含まれますが、L/C、PayPal、Western Unionなど、交渉の対象となります。

アフターサービス

オフィスネットワークと本社を通じて優れたサービスを提供します。
お電話またはEメールでマーケティング営業部門にご連絡いただくか、ご都合がよろしければ弊社オフィスにご訪問ください。
フレンドリーなサービスに加え、最も競争力のある価格と柔軟なスケジュールを提供します。

よくある質問

Q: MOQは何ですか？

A: 通常、MOQは1000個ですが、テスト用に少量注文も受け付けています。

Q: 工場を訪問できますか？

A: 工場へのご訪問を歓迎します。専門的な生産プロセスをご覧いただき、長期的な協力関係を築けることを願っております。

Q: サンプル時間はどのくらいですか？納期はどのくらいですか？

A: サンプルは7日、量産は15～20日です。数量によって異なります。

Q: 商品の検査はどのように行いますか？

A: 工場訪問、第三者による検査、または写真検査で行うことができます。

Q: 私の国への送料はいくらですか？

A: 送料は、総重量とCBMに基づいて運送会社から提示されます。

Q: 注文が出荷されたことをどのように知ることができますか？

A: 商品が出荷され次第、追跡番号（DHL、UPS、FedEx、TNT、EMSなど）、航空貨物運送状、または海上船荷証券をお送りします。また、配送状況を追跡し、お知らせします。役立つアフターサービスを提供します。お客様の販売をサポートします。

Q: パーソナライズされた/カスタマイズされた製品を作成できますか？

 A: はい、図面またはサンプルをお送りください。
