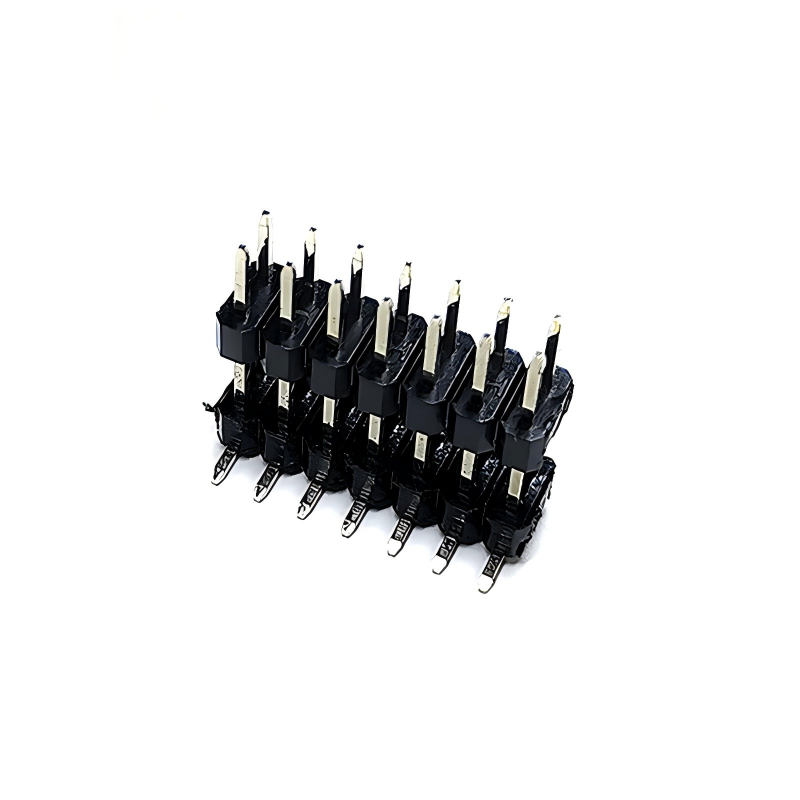

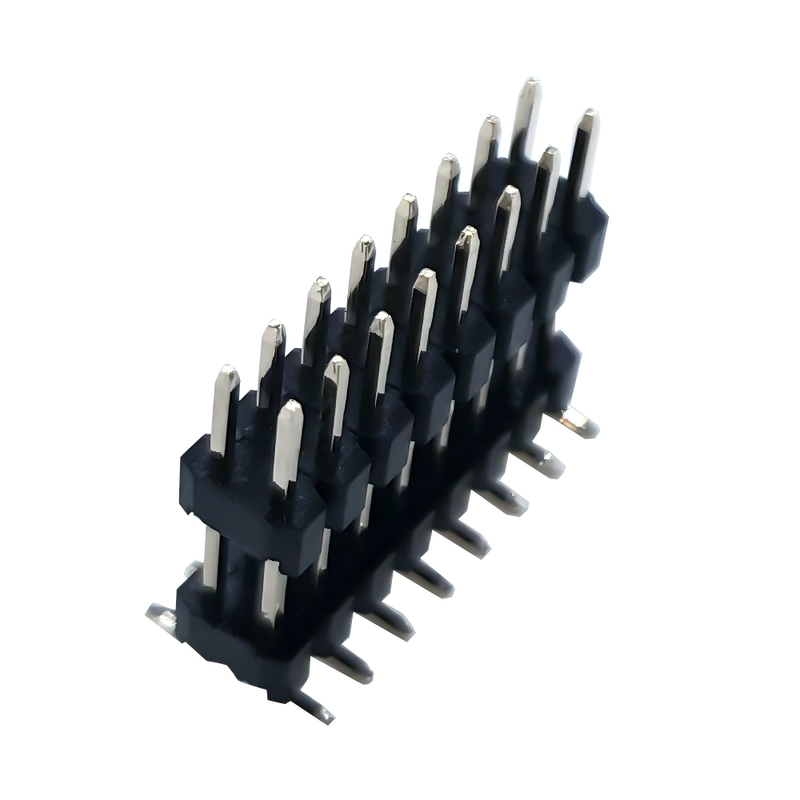

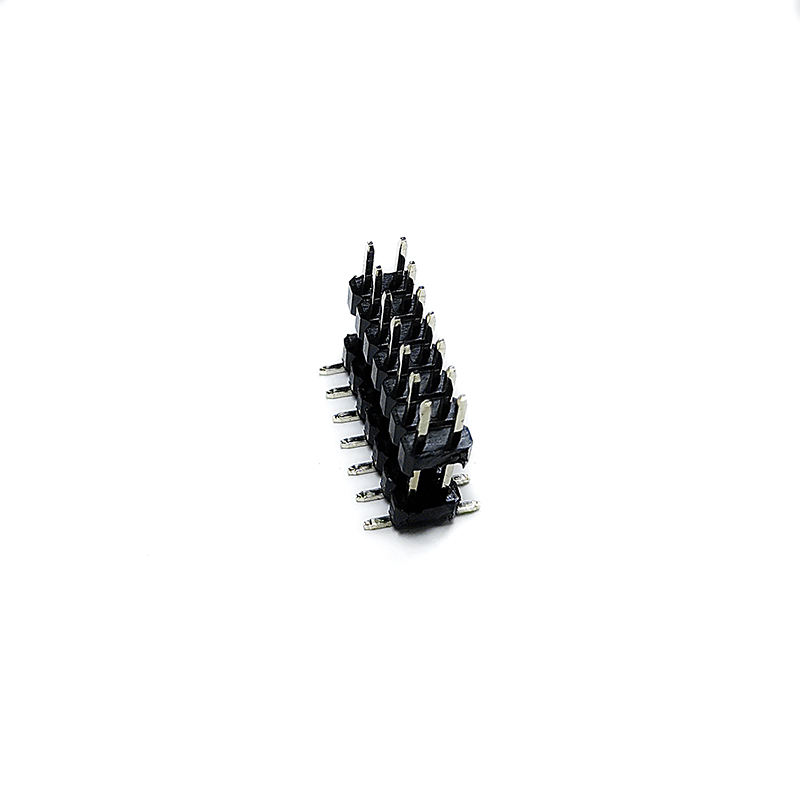

2.54mm (0.1インチ) ダブルロウ ストレートオスピンヘッダー – SMTタイプ（垂直表面実装）、カモメ翼テール、真鍮角ピン、PA6T/LCP UL94 V-0、高密度PCB用

製品説明

概要

2.54mm ダブルロウ ストレートオスピンヘッダー – SMTタイプは、クラシックな0.1インチピンストリップの表面実装進化形です。真鍮角ピン Ø0.64mmがブラックPA6T UL94 V-0絶縁体に圧入され、カモメ翼SMDテールを備えた垂直180°向きで、PCBの上面にリフローします – スルーホールなし、フローはんだなし。ブレークアウェイデュアルロウスティック（開発ボード/GPIO用デフォルト2×20 = 40ピン、産業用コントローラー用2×40）で供給され、2.54mmごとに分割可能です。

材料

• 絶縁体: PBT ブラック UL94 V-0; 260℃鉛フリーフロー用PA6Tオプション; ナイロン6T/GWT 750℃オプション

• ピン: 真鍮 C2680 Ø0.64mm角; 500サイクル超用リン青銅 C5210オプション (Amphenol QuickieはPBを使用)

• メッキ: 5.84mm嵌合ゾーンにニッケル50μインチ上の金フラッシュ0.05μm; 3.0mmテールにマットスズ2～3μm; 500個MOQでのセレクティブ30μインチ (0.76μm) 金オプション

• プラスチックオプション: シングルプラスチック 2.5mm高さ / ダブルプラスチック強化 (曲がり防止)

応用産業

• IPカメラモジュールセンサーボードからメインボードへのフレキシブルアダプター上の2×20ストレートヘッダー、IR-LEDドライバーサブボード上の2×5

• DVR / NVRメインボードGPIO / アラームイン / RS485 / オーディオ用の2×40デュアルロウバックプレーンヘッダー

• PoEインジェクター / スイッチ2×5 電源+データヘッダー、屋根裏/配線クローゼットでの金フラッシュ防酸化

• アクセス制御リーダーWiegand + LED + ブザー用の2×5 / 2×10

• スマートドアステーション / ビデオインターホン2×20 メザニンからメインMCUへ

• 交通 / ANPRカメラ2×40 産業用バックプレーン、広温度範囲 -40～+105℃

• セキュリティセンサーハブPIR / スモーク / ガラス破壊集約ボード

カスタマイズオプション

• 数: 2×2 / 2×5 / 2×10 / 2×20 / 2×40 (ブレークアウェイ)

• テール: 3.0mm (デフォルト) / 6.0mm (6T) / 10.8mm 全長 (Connflyクローン) / 8.5 / 11.96mm

• プラスチック: シングル 2.5mm / ダブル 4.3mm / 8.5mm 高さ

• 絶縁体: PBT+30%GF ブラック (デフォルト) / PA6T / ナイロン6T / カラー

• メッキ: 金フラッシュ / 30μインチセレクティブ / フルスズ / デュプレックス

• ピン: 真鍮 (デフォルト) / リン青銅

• 向き: ストレート/直角

• 梱包: PE袋/チューブ/トレイ

ステップカスタムプロセス

1. 要件収集 → 2. 技術評価と見積もり → 3. 3D図面レビューと確認 → 4. 金型/工具とプロトタイプ → 5. サンプルテスト (接触抵抗、保持力、リフロー) と承認 → 6. 量産 → 7. 最終QCと出荷。

当社のサービス

サンプル入手可能性とポリシー

サンプルは、お客様の要望に応じて無料で送付されます。ただし、送料はお客様負担となります。一部の既存顧客には弊社が送料を負担する場合もあります。または、お客様が事前に送料を支払い、弊社が宅配便でサンプルを送付することも可能です。

保証/保証期間/利用規約

製品品質保証を提供します。
15日間の迅速な納期を保証します。
支払い条件にはT/Tが含まれますが、L/C、PayPal、Western Unionなど、交渉の対象となります。

アフターサービス

オフィスネットワークと本社を通じて優れたサービスを提供します。
お電話またはEメールでマーケティング営業部にご連絡いただくか、ご都合がよろしければ弊社オフィスにご来社ください。
フレンドリーなサービスに加え、最も競争力のある価格と柔軟なスケジュールを提供します。

よくある質問

Q: MOQは何ですか？

A: 通常、MOQは1000個ですが、テスト用に少量注文も受け付けています。

Q: 工場を訪問できますか？

A: 工場へのご訪問を歓迎します。専門的な生産プロセスをご覧いただき、長期的な協力関係を築けることを願っています。

Q: サンプル時間はどのくらいですか？納期はどのくらいですか？

A: サンプルは7日、量産は15～20日です。数量によります。

Q: 商品の検査方法は？

A: 工場訪問、第三者による検査、または写真検査で検査できます。

Q: 私の国への送料はいくらですか？

A: 送料は、総重量と容積重量に基づいて運送会社から提示されます。

Q: 注文が出荷されたことをどのように知ることができますか？

A: 商品が出荷され次第、追跡番号（DHL、UPS、FedEx、TNT、EMSなど）、航空貨物運送状、または海上船荷証券をお送りします。また、配送状況を追跡し、お知らせします。役立つアフターサービスを提供します。お客様の販売をサポートします。

Q: パーソナライズ/カスタマイズされた製品を作成できますか？

 A: はい、図面またはサンプルをお送りください。
