ブランド名:
XTKCONN
証明:
CE,SGS,ROHS,ISO9001
モデル番号:
Pinヘッダー

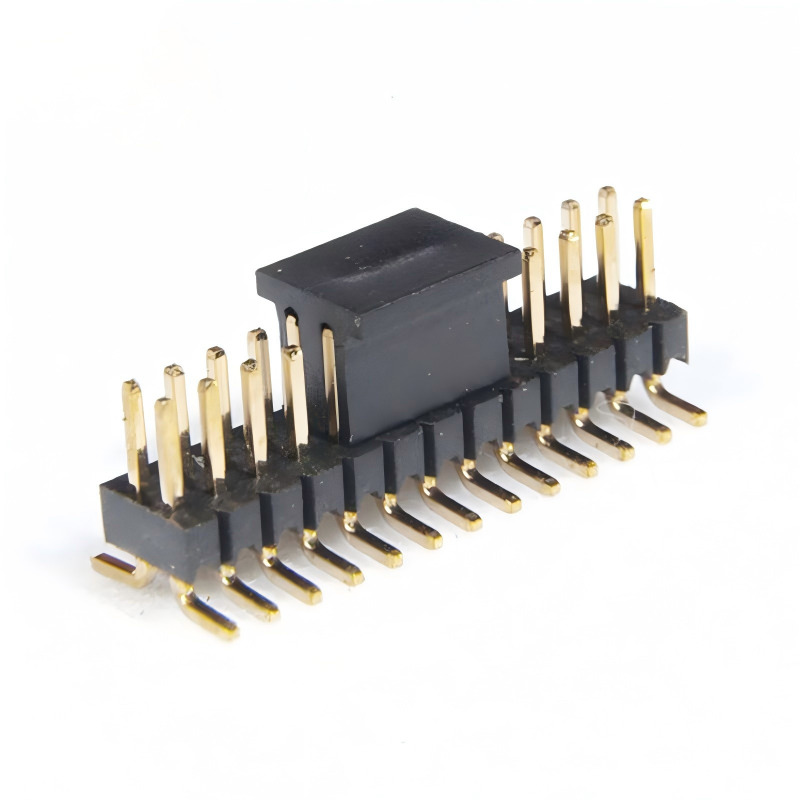

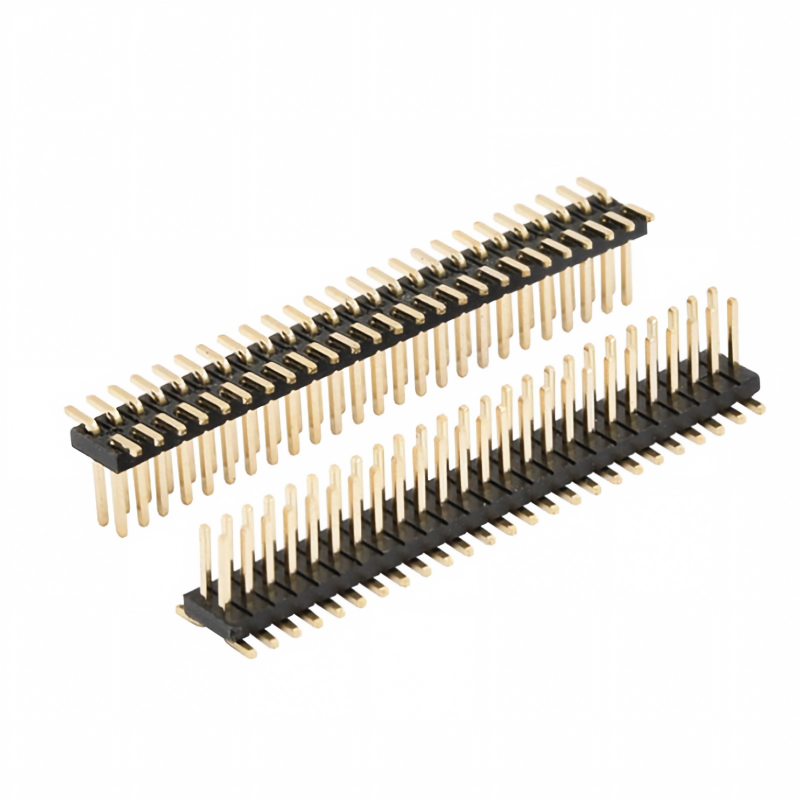

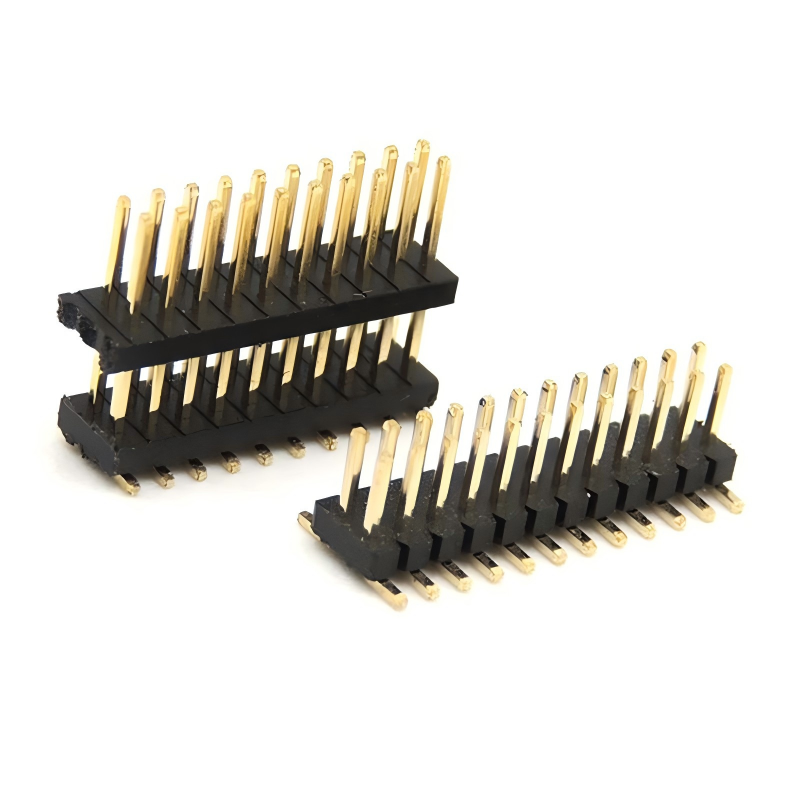

製品説明
|
パラメータ |
仕様 |
|---|---|
|
ピッチ |
2.0 mm (0.079") 行 × 列 |
|
構成 |
2×2 / 2×5 / 2×10 / 2×20 / 2×40 (分離棒) |
|
オリエンテーション |
直 180° THT (RA/SMT オプト) |
|
ピン形 / サイズ |
平方 Ø0.50 mm 青銅 C2680 |
|
塗装 |
黄金のフラッシュ 0.05μm 50μ"ニ (KLS G0) / 1μ"/30μ"オプト / 完全マットチーン |
|
尾の長さ |
3.0mm (デフォルト) /4.0mm /6.0mm (6T) |
|
隔熱器 |
PBT+30%GF 黒 UL94 V-0 (デフォルト) / PA6T / ナイロン 6T |
|
隔熱器の高さ |
1. 5 / 2.0 /4.3mm(ダブルプラスチック) |
|
現在の格付け |
2.0 A (PBT,長江A2005) / 1.5 A (PA6T,KLS/Antenk) |
|
定位電圧 |
250V AC/DC (長江) / 250V (アンテンク) |
|
接触抵抗 |
≤ 20 mΩ |
|
断熱抵抗 |
≥ 1000 MΩ @ 500 V DC |
|
電圧に耐える |
500V AC/分 |
|
オペレーティングテンパー |
-40 °Cから+105 °C (PBT) / -45~+105 (KLS) |
|
溶接プロセス |
波 230°C/5s (PBT) / 260°C/5s (PA6T) |
|
交尾 サイクル |
≥100 (黄金フラッシュ) /500+ (30μ"黄金) |
|
適合している |
RoHS 2 について0REACH,UL 94 V-0,ISO 9001 |
|
クロス・リフ |
KLS1-207B-2.00-2-XX-S-LxG0; A2005WRB-2xXP; アントンク 2.0mm ピンヘッダー; トンフル 2.0mm PH |
|
MOQ / 鉛 |
500個/ 質量 1 3 ワット |
2.0mm 双列直線マックスピンヘッダは,2.54mm が幅が大きすぎると,サーボドライブメーカーとFAコントローラベンダーによって選択されたコンパクトな0.079インチグリッドインターコネクトです.27mmは論理力を運べない黒色PBT+GF UL94 V-0 (またはPA6T) の銅の四角ピン Ø0.50mm,穴が180°,交尾地帯のニッケルに金色を塗った.供給された分離 2×5 / 2×10 / 2×20 Servo CN1 (エンコーダー A/B/Z + I/O + COM) のカウントPLC 16DI/16DO子カード,EtherCATスレーブ I/Oブロック
KLS1-207Bの2列直線と长江 A2005WRB 2.0mmの2列直線の機械的なクローンであり,同じ2.0mmグリッド,同じ Ø0.5 SQピン,同じ500V AC DWV 工場直送時間.
隔熱器: PBTブラック UL94 V-0; PA6T オプション (ICKEY 6T) 260°Cの無鉛波;ナイロン 6T/GWT 750°Cのオプション
ピン:ブラスC2680 Ø0.64mm平方; > 500サイクルのためのリンゴブロンズC5210オプション (Amphenol QuickieはPBを使用)
塗装: 5.84mm メートゾーンで50μmの0.05μmの黄金のフラッシュ; 3.0mmの尾で2μ3μmのマットティーン; 500pcのMOQで選択的な30μ" (0.76μm) の黄金のオプション

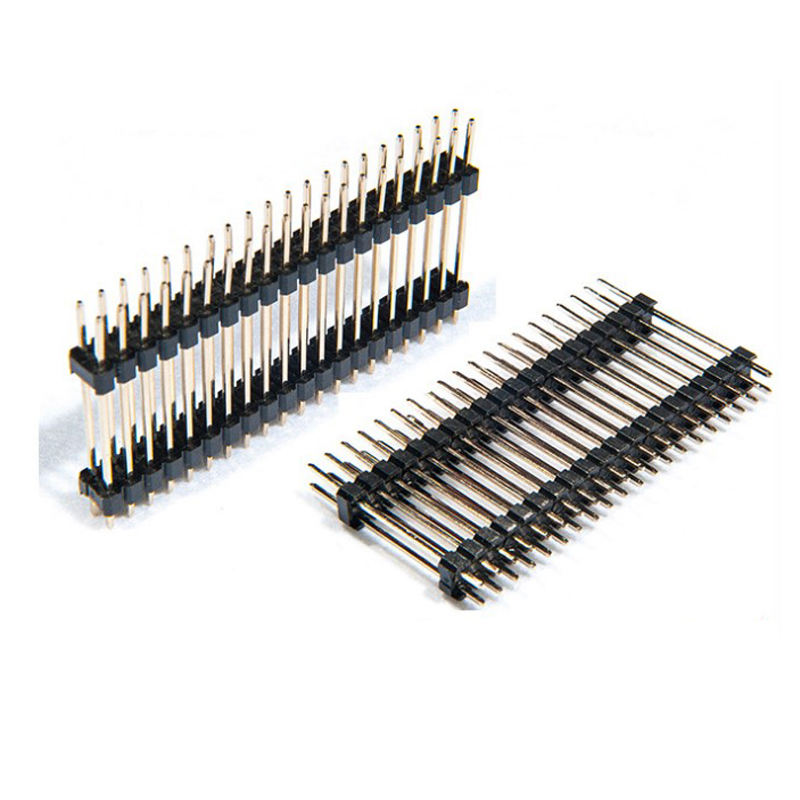

プラスチックのオプション: 単一のプラスチック 2.5mm 高さ / 双重プラスチック強化 (反折)
テレコムスイッチバックプレーン1U ToR ライン カード エッジのために 3×20 グループ化 (SIG/PWR/GND)
データサーバーのリザー/メッセンナイン3×10 の NVMe リザー カード と メインボード
5G DU/CU フロントホールカード3×39 (117ピンの) テレメトリ + シンクロ + マネジメントバス (キングヘルム KH-2.54PH180-3X39P用例)
ストレージアレイコントローラ3×40 ドライブバックプレンの3列間接機
産業用DCS / VME64x 隣接する■TE Eurocard DIN41612 96pos シブラリング STE バス / フューチャーバス+ (TE 650470-5クラス)
オプティカル・トランスポート/OTNSFP28 ラインカードの娘に 3×5 パワー+コントロール ヘッダ
3×2 / 3×5 / 3×10 /3×20/ 3×39 / 3×40
隔離器: 2.5mm 絶縁基 (デフォルト) / + ペンボス / 4.3mm 双重プラスチック
尾:3.0mm (デフォルト) /6.0mm (6T) /11.5mm合計 (キングヘルムL11.5クローン) /プレスフィット針目
隔熱器: PBT V-0 黒 (デフォルト) / PA6T / ナイロン 6T / 色
プラチング: 黄金フラッシュ /30μ" 選択/フルチーン / デュプレックス
ピン:銅 (デフォルト) / リンゴブロンズ
方向性:直角 (デフォルト) /直角
要求集 → 2.技術評価と引用 → 3.3D図鑑のレビューと確認 → 4.模具/ツール&プロトタイプ → 5.サンプルテスト (接触R,保持,リフロー) & 承認 → 6.大量 生産 → 7最終QCと出荷
私たちのサービス
サンプル利用と方針
彼らは貨物料金を支払う準備ができている限り,または我々は,私たちの側からいくつかの古い顧客のために貨物料金を支払うことができます.または,顧客は,貨物を事前に支払うことができます.配達員もサンプルを送ります
保証書/保証書/条件
私たちは製品の品質保証を提供します.
15日間の迅速な配達が保証されています.
支払い条件にはT/Tが含まれますが,L/C,PayPal,Western Unionなど交渉の対象となります.
販売後サービス
優れたサービスが提供されています.
販売部門に電話やメールで連絡してください.
フレンドリーなサービスに加えて 最も競争力のある価格と柔軟なスケジュールも提供しています
よくある質問
Q: MOQは何ですか?
A: 私たちのMOQは通常1000pcsになりますが,テストのための小量注文は受け入れます.
Q: 工場を訪れますか?
A: 私たちの工場を訪ねてようこそ,そして我々はあなたに私たちのプロの生産プロセスを示すでしょう,そして我々はあなたと長期間の協力を持つことができますことを願っています.
Q: 試料の時間? 配達時間は?
A: サンプルには7日,大量生産には15〜20日です. 量は異なります.
Q: 商品をどのように検査しますか?
A: 工場を訪ねたり,第三者に検査を依頼したり,写真検査で検査することができます.
Q:私の国へ送料はいくらですか?
A: 貨物は,あなたの総重量とCBMに基づいて貨物会社によって与えられます.
Q: 注文が発送されるかどうかどうやってわかるの?
A: 追跡番号 ((DHL,UPS,FedEx,TNT,EMS,その他),航空運送手帳,または海上B/Lは,商品が出荷された直後に送付されます.また,配送をフォローアップし,お知らせします.便利なアフターサービスが提供されています売っているものを支持します
Q: パーソナライズされた/カスタマイズされた製品を作ることができますか?
A: もちろん,あなたの図面やサンプルを送ってください.
