起源の場所:
中国
ブランド名:
XTKCONN
証明:
CE,SGS,ROHS,ISO9001
モデル番号:
Pinヘッダー

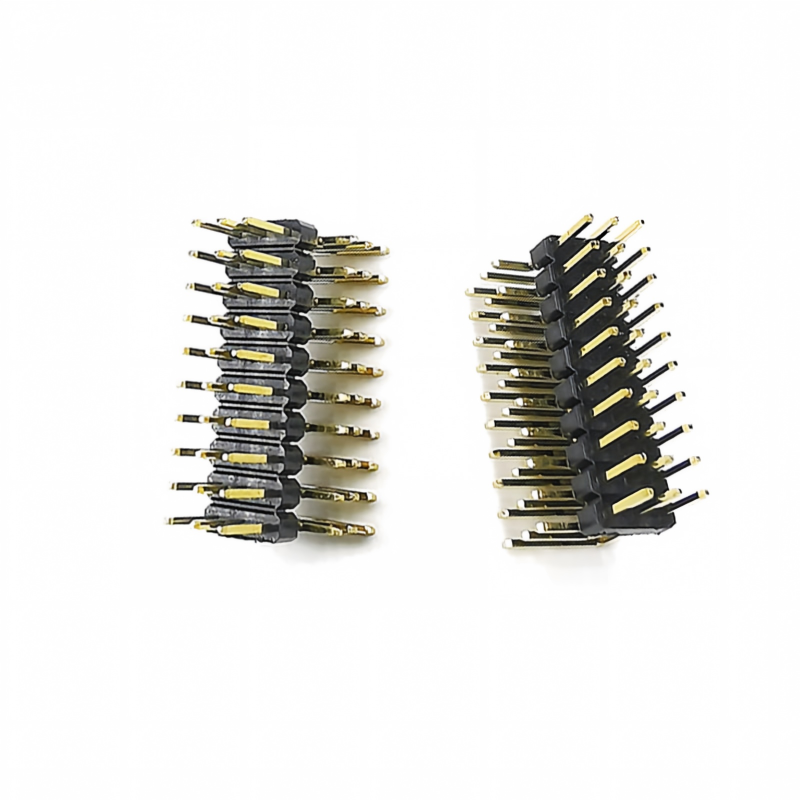

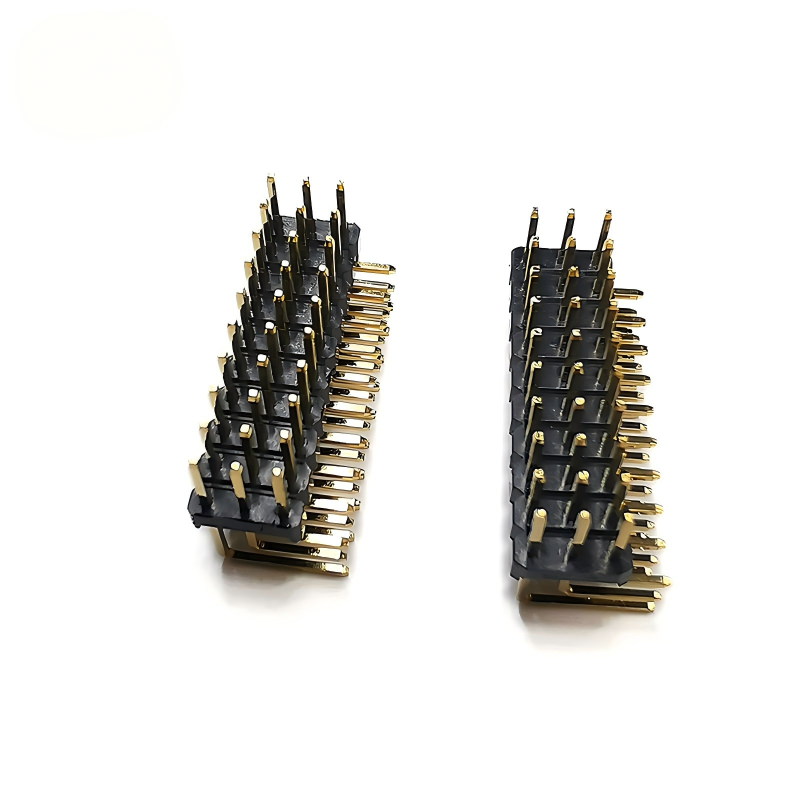

3.96mm 3列の機械用ピンヘッダー,CNC機械工具と産業用コントローラ
製品説明
| ポイント | 仕様 |
|---|---|
| ピッチ | 3.96mm (0.156インチ),センターからセンター |
| 列 | 3列目 |
| マウントタイプ | 透孔溶接 (DIP) ストレート/右角溶接はオプション |
| 利用可能なポジション | 各行にカスタムピンの数;合計3〜40位,OEMは受け入れられます |
| ピン構造 | 精密加工されたCNC固形ピン (スタンプされていない) |
| ピン横切り | スクウェア加工ピン (カスタム寸法可) |
| 定位電流 | 接触者1人あたり最大7HRB コネック... |
| 定位電圧 | 300V AC |
| 接触抵抗 | ≤10 mΩ (初期) |
| 断熱抵抗 | ≥1000 MΩ DC 500 V |
| ダイレクトリック 抵抗電圧 | 1500V AC 1分 |
| 動作温度範囲 | -40 °C ~ +120 °CHRB コネック... |
| 交尾 サイクル | 最低500サイクル |
| 準拠性 | RoHS 2 について0REACHについて |
| 互換性のある交尾部 | 対応する3.96mmの3列のメス加工ソケット |
私たちの3.96mm 3列の機械製のピンヘッダー高信頼性のボード・トゥ・ボード/ボード・トゥ・ケーブル・インターコネクトで,CNC機械工具,PLCシステム,重用産業用コントローラー用に設計された.従来のスタンプされたピンヘッダーとは異なり,優れた機械的安定性を提供するために,完全にCNC加工固体コンタクトを採用低接触抵抗と振動,温度サイクル,繰り返し交配サイクル下で一貫した性能. 3列のレイアウトは,有限なPCB足跡の中でI/O密度を最大化します.工場自動化機器のための混合信号と低電力回路の処理完全にRoHSとREACHに準拠し,工業級の組み立て条件のために穴を通ったDIP溶接をサポートします.
資料 詳細
| 構成要素 | 材料 と 仕上げ |
|---|---|
| ハウジング / 絶縁器 | 高級のPA6T/PBT熱プラスチックUL94 V‐0 阻燃剤ブラック スタンダードカラー Wayconnエル... |
| 接触基材 | 高強度銅合金,精密なCNCターニング |
| 基層を塗装する | ニッケル下層塗装 (耐腐蝕障壁) |
| 接触面の仕上げ | 標準:ニッケル上にスチール;オプション:高振動/長寿命アプリケーションのための選択/完全な金塗装 |
| 保持構造 | 注射型インターロック,ショックと振動によってピンが解けないように,ホイスの内側にしっかりとロックされたピン |
高い機械的信頼性,抗振動性,長寿命,頻繁なフィールドメンテナンスを要求するシナリオに適しています.
よくある質問
Q: MOQは何ですか?
A:私たちのMOQは通常1000pcsになりますが,テストのための小量注文は受け入れます.
Q: 工場を訪れますか?
A: 私たちの工場を訪ねてようこそ,そして私たちはあなたに私たちのプロの生産プロセスを示すでしょう,そして私たちはあなたと長期間の協力を持つことができることを願っています.
Q: 試料の時間? 配達時間は?
A:7 試料の為の日,および大量生産の為の15-20 日.それは数量に依存します.
Q: 商品をどのように検査しますか?
A: 工場を訪ねたり,第三者に検査を依頼したり,写真検査で検査することができます.
Q:私の国へ送料はいくらですか?
A: 貨物は,あなたの総重量とCBMに基づいて貨物会社によって与えられます.
Q: 注文が発送されるかどうかどうやってわかるの?
A: 追跡番号 ((DHL,UPS,FedEx,TNT,EMS,その他),航空運送手帳,または海上B/Lは,商品が出荷された直後に送付されます.また,配送をフォローアップし,お知らせします.便利なアフターサービスが提供されています売っているものを支持します
Q: パーソナライズされた/カスタマイズされた製品を作ることができますか?
A: もちろん,あなたの図面やサンプルを送ってください.
