ブランド名:
XTKCONN
証明:
CE,SGS,ROHS,ISO9001
モデル番号:
Pinヘッダー
製品説明
| 仕様 | 詳細 |
|---|---|
| 製品タイプ | 2列のSMTピンヘッダ |
| 元の部品番号 | 20021121-00010C4 |
| シリーズ | FCI ミニテック 127 / 20021121シリーズ |
| ピッチ | 1.27mm (0.050") |
| ポジション数 | 10人の連絡先 |
| 列 | 2 行目 |
| マウントタイプ | 表面上設置技術 (SMT) |
| コネクタ スタイル | 覆われない |
| 性別 | 男性ピンヘッダー |
| 接触材料 | 銅合金 |
| コンタクトプレート | 黄金で覆われた交尾場 |
| 接触板の厚さ | 0.25 μm Au 最低接触する時に |
| PCB 尾面塗装 | 1.27 μm 最低マットチーン |
| 交尾 の 長さ | 3.05mm |
| 現在の格付け | 1.0 A |
| 定位電圧 | 125 VAC |
| マックス 接触抵抗 | 30mΩ |
| 最低隔熱抵抗 | 1000 MΩ |
| 交尾 の 耐久性 | 100回の交尾 |
| 動作温度 | -55°Cから+125°C |
| 隔熱材料 | 高温熱プラスチック |
| 炎症性 | UL94 V-0 |
| リフロー互換性 | 合計10秒間260°Cのピーク指定されたリフロー条件下で |
| ハロゲン状態 | ハロゲンなし |
| 準拠性 | UL 承認; RoHS 情報は,供給されたロット/データシートに対して確認する必要があります. |
| 典型的な関係 | 板から板へ/PCBからPCBへ |
| アライナインメントポスト | 郵便なし |

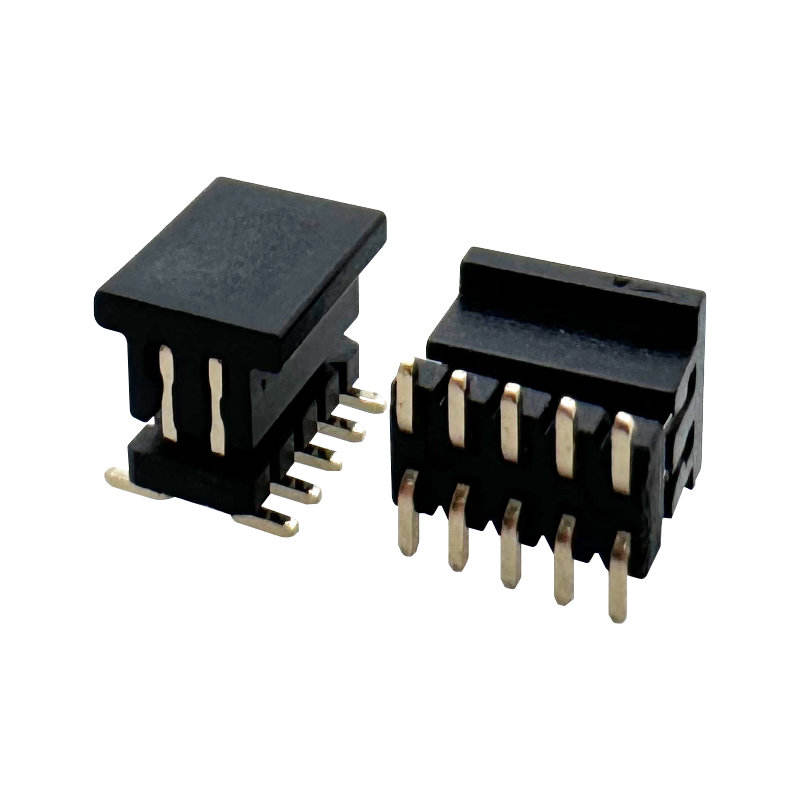

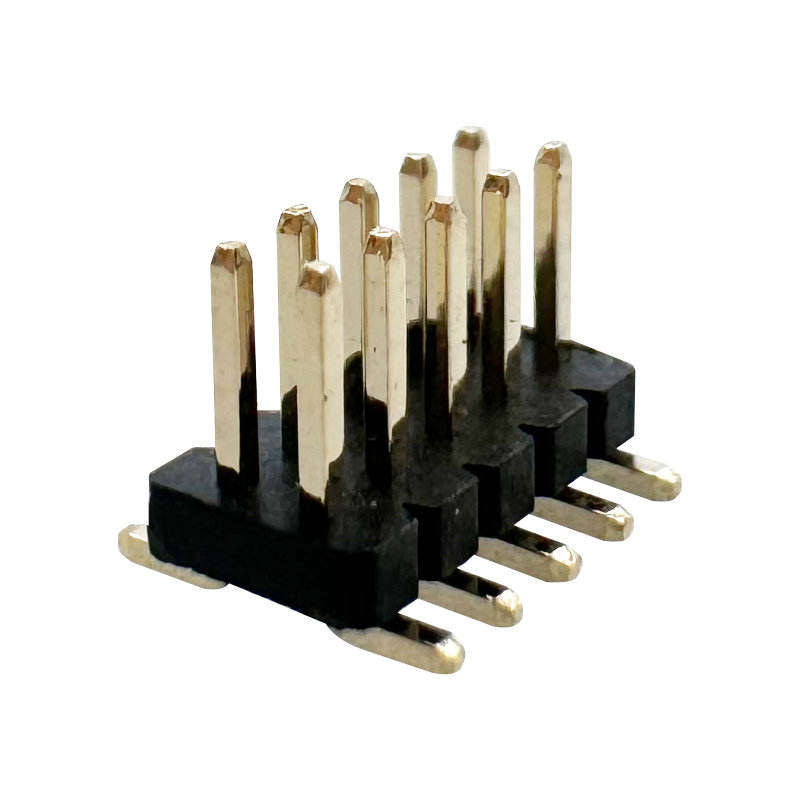

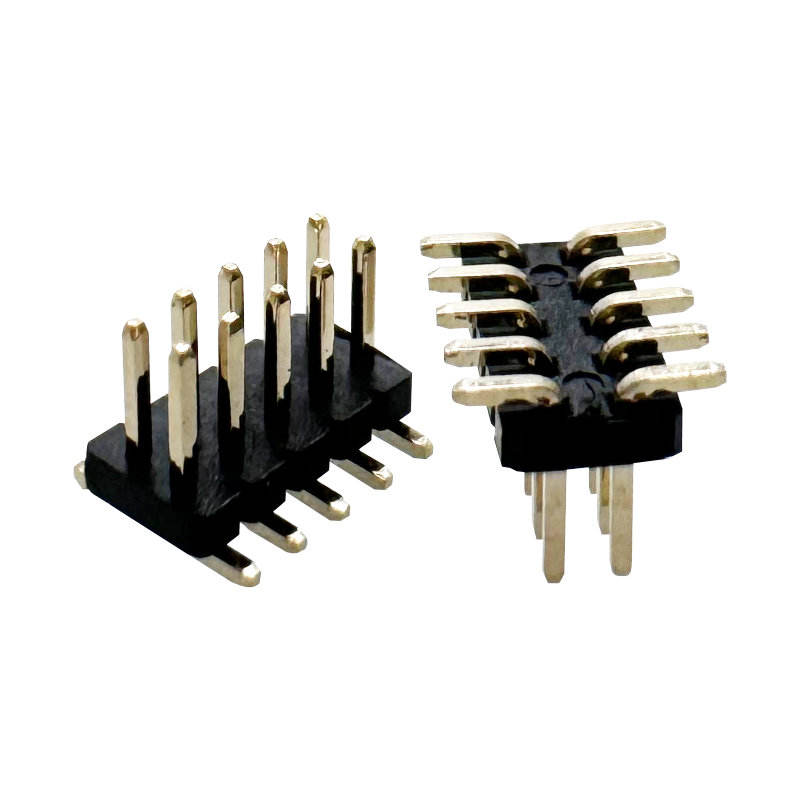

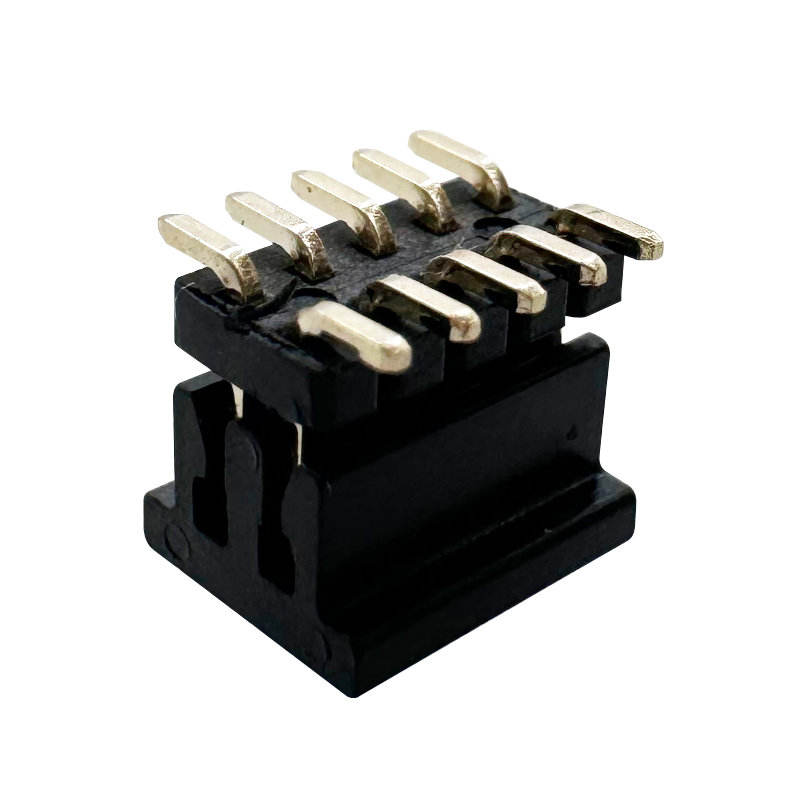

1.27mmピッチの2列SMTピンヘッダーPCBのスペース,自動組み立て,配合互換性が重要なコンパクトなボード対ボードの相互接続のために設計されています.
このコネクタには10 位置 2 行目 覆い隠れなしの配置交配エリアに金塗り付きの銅合金コンタクトと高温熱塑性UL94 V-0ハウジング.1.0 接触値,最大接触抵抗30mΩ,最小隔離抵抗1000MΩ,動作温度範囲 -55°C~+125°C工業,通信,機器,消費者電子機器,自動車,その他のコンパクト電子アセンブリに適しています.
異なる回路数を必要とするプロジェクトでは,より広い回路数は1.27mm 双列SMTピンヘッダーカテゴリー配合システムとPCB設計に応じて複数の位置とカスタマイズされた構成で利用できます.
メカニカル・環境性能
| パラメータ | 仕様 |
|---|---|
| 交尾 サイクル | 100サイクル |
| 動作温度 | -55°Cから+125°C |
| リフローピーク温度 | 260°C / 10秒 |
| 炎症性 | UL94 V-0 |
| コンタクトプレート | 0.25 μm Au min |
| PCB 尾面塗装 | 1.27 μm マット Sn min. |
| 交尾 の 長さ | 3.05mm |
実際の自動車資格は,顧客が要求する自動車規格とシステムレベルの検証要件に対して評価されるべきです.
1. 要求集 → 2. 技術評価と引用 → 3. 3D図面のレビューと確認 → 4. 模具/ツール&プロトタイプ → 5. サンプルテスト (接触R,保持,リフロー) & 承認 → 6.大量 生産 → 7QCと出荷が終了しました
私たちのサービス
サンプル利用と方針
彼らは貨物料金を支払う準備ができている限り,または我々は,私たちの側からいくつかの古い顧客のために貨物料金を支払うことができます.または,顧客は,貨物を事前に支払うことができます.配達員もサンプルを送ります
保証書/保証書/条件
私たちは製品の品質保証を提供します.
15日間の迅速な配達が保証されています.
支払い条件にはT/Tが含まれますが,L/C,PayPal,Western Unionなど交渉の対象となります.
販売後サービス
優れたサービスが提供されています.
販売部門に電話やメールで連絡してください.
フレンドリーなサービスに加えて 最も競争力のある価格と柔軟なスケジュールも提供しています
よくある質問
Q: MOQは何ですか?
A: 私たちのMOQは通常1000pcsになりますが,テストのための小量注文は受け入れます.
Q: 工場を訪れますか?
A: 私たちの工場を訪ねてようこそ,そして私たちはあなたに私たちのプロの生産プロセスを示すでしょう,そして私たちはあなたと長期間の協力を持つことができることを願っています.
Q: 試料の時間? 配達時間は?
A:7 試料の為の日,および大量生産の為の15-20 日.それは数量に依存します.
Q: 商品をどのように検査しますか?
A: 工場を訪ねたり,第三者に検査を依頼したり,写真検査で検査することができます.
Q:私の国へ送料はいくらですか?
A: 貨物は,あなたの総重量とCBMに基づいて貨物会社によって与えられます.
Q: 注文が発送されるかどうかどうやってわかるの?
A: 追跡番号 ((DHL,UPS,FedEx,TNT,EMS,その他),航空運送手帳,または海上B/Lは,商品が出荷された直後に送付されます.また,配送をフォローアップし,お知らせします.便利なアフターサービスが提供されています売っているものを支持します
Q: パーソナライズされた/カスタマイズされた製品を作ることができますか?
A: もちろん,あなたの図面やサンプルを送ってください.
