9.5mm ピッチ バリア端子台 90度 DIP 黒 11P PA66 素材 300V 25A

9.5mm ピッチ バリア端子台 90度 DIP ブラック 11P PA66 素材 300V 25A

ハイライト

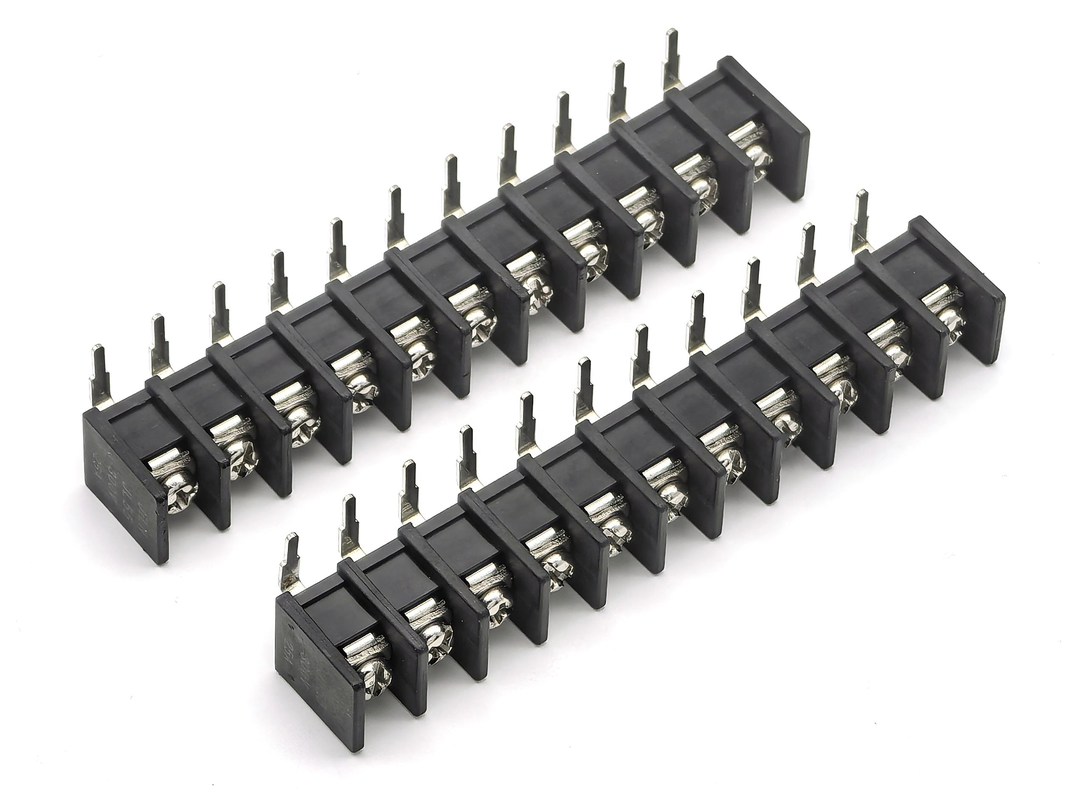

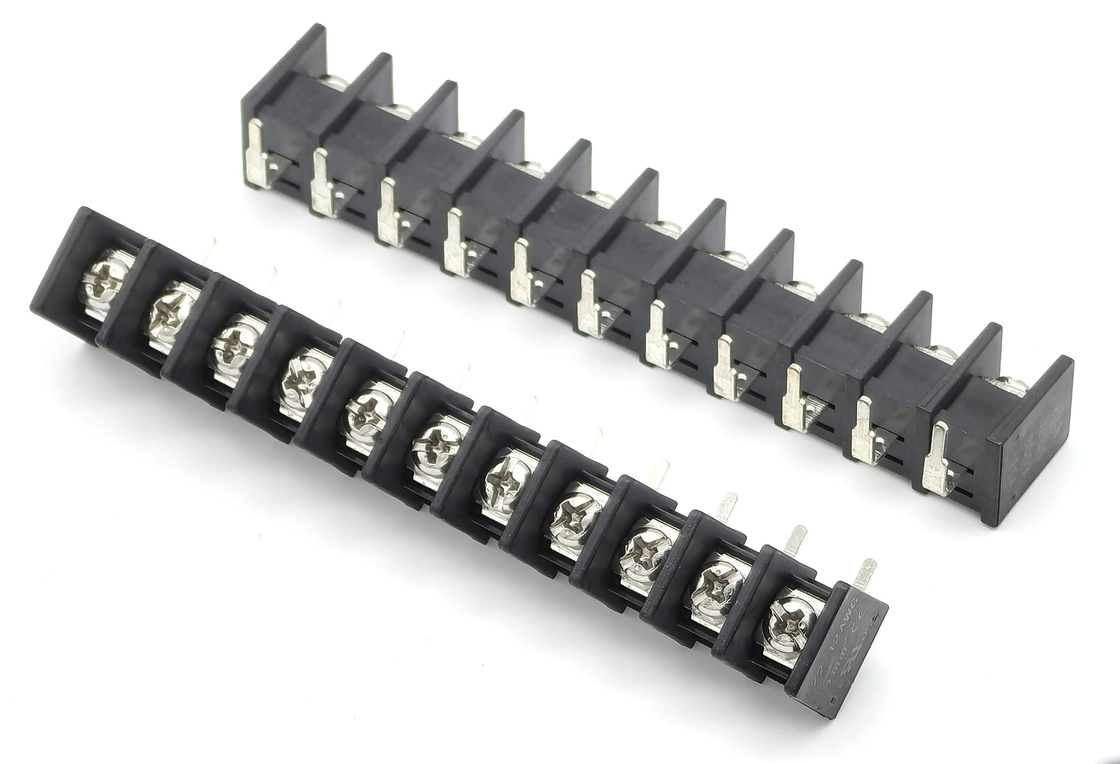

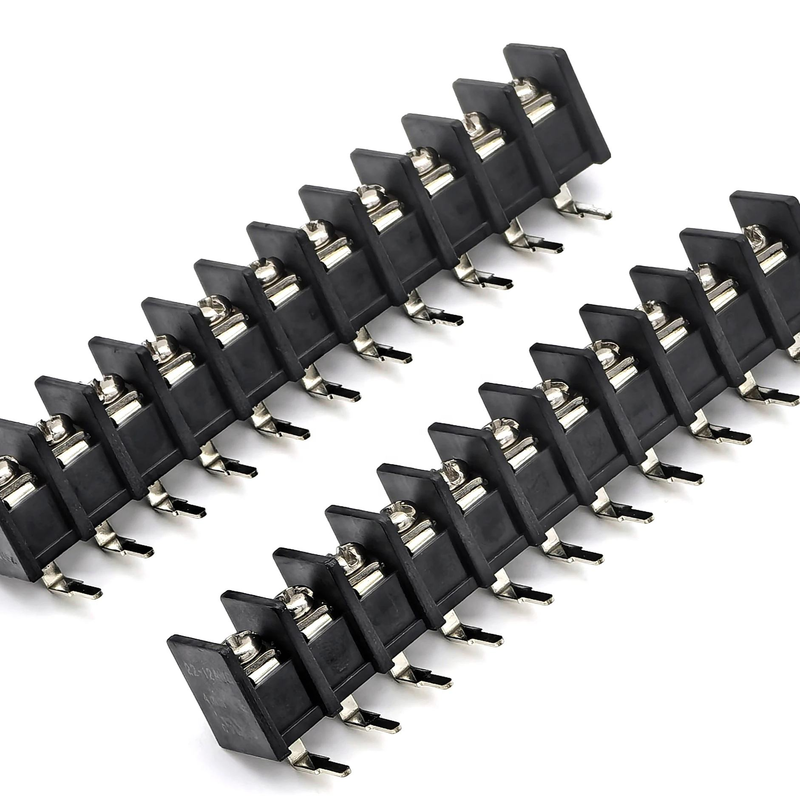

• 9.5mm ピッチ、11ポジション 90度 DIP スルーホール バリア端子台、ブラック PA66 UL94V-0 ハウジング
• 300V / 25A 連続定格、ねじクランプによる確実な電線保持で高電力基板配線に対応
• 極間の物理的なバリアにより、アークオーバーと短絡のリスクを回避
• 錫メッキ真鍮コンタクト、安定した導電性、耐酸化性で長寿命
• 標準DIPフットプリント、大量のSMT/スルーホール実装に対応。RoHS & REACH準拠

製品説明

一般的な機械的パラメータ

材料および電気的特性

環境およびはんだ付けガイド

製品の特徴

1. バリア分離構造：隣接する極間に物理的な仕切りがあり、高電力動作状態での短絡・アークのリスクを最小限に抑えます

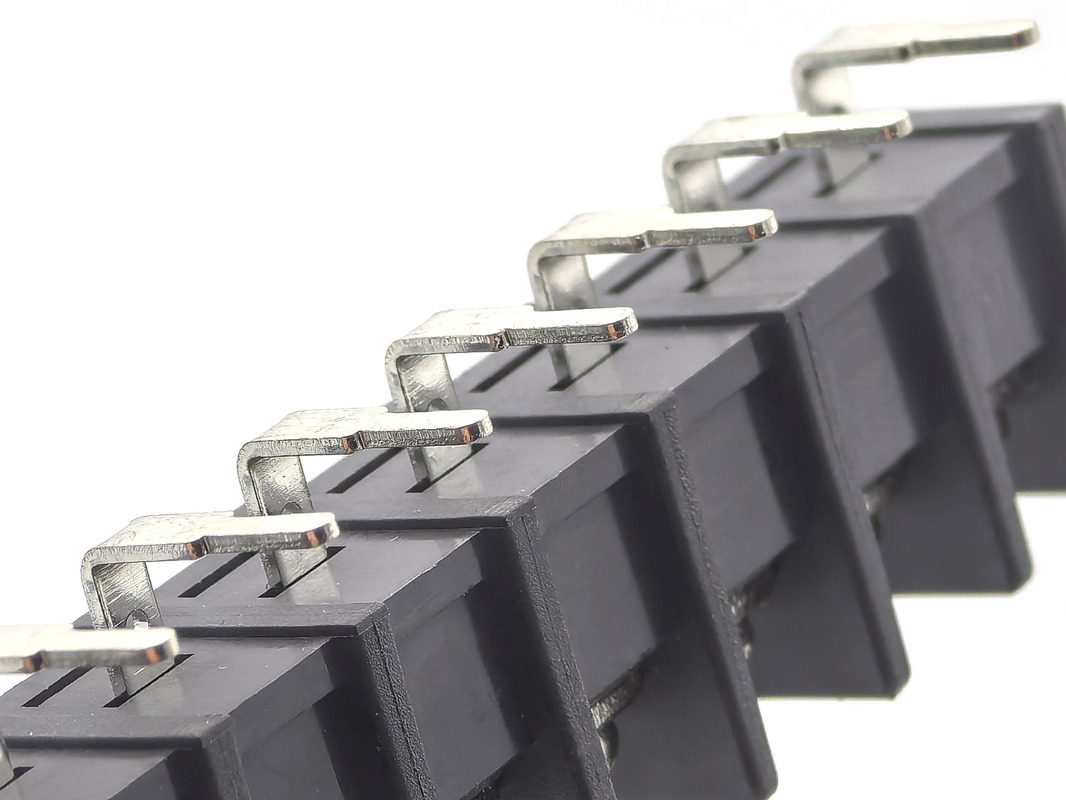

2. 90度直角DIPピン：基板に垂直に挿入し、電線は水平にアクセスできるため、基板上面スペースを節約します
3. PA66 UL94V-0 難燃性ハウジング、優れた熱および機械的耐衝撃性
4. 錫メッキ真鍮コンタクトとニッケルメッキ鋼ねじ：低接触抵抗、耐腐食性、振動環境下でも安定したクランプ力
5. ねじクランプ終端：より線/単線に対応し、現場での組み立てとメンテナンスが容易
6. 11ピン固定構成でマルチループ電源信号統合が可能。極数カスタマイズ可能
7. RoHS準拠の原材料を使用し、世界の産業環境要件を満たします

製品の利点

1. 安全性の向上：内蔵バリア壁が沿面距離とアークオーバーを防ぎ、マルチチャンネル高電流回路において通常の非バリア端子台よりもはるかに安全です
2. 11ピンロングボディ最適化：一体型11ポジション設計で、複数の短いブロックを接続する必要がなく、基板フットプリントと組み立てエラー率を削減します
3. 耐振動クランプ：M3ねじクランプが安定した電線圧力を維持し、継続的な衝撃や振動のある機器に適しています
4. コスト効率の高い高電力ソリューション：25Aの連続電流性能を過剰仕様の追加コストなしで実現し、性能とBOM予算のバランスを取ります
5. 組み立てやすい：標準的な90度DIPピンレイアウトで、主要なフローはんだ付け生産ラインと互換性があります。特殊な治具は不要です
6. 供給の安定性：社内生産、大量注文に対応、カスタム変更のための図面確認

用途

• 産業用制御基板
• スイッチング電源およびLEDドライバー電源ユニット
• 自動化機器およびリレー制御モジュール
• 計測機器
• 新エネルギー補助制御基板
• 家庭用高電力電化製品
• キャビネット内部マルチループ電源分配

カスタマイズオプション

1. PCBフットプリントの確認：大量生産前に、90度DIPピンレイアウトがPCBパッドと一致していることを確認してください。
2. 電流デレーティング：周囲温度が85℃を超える場合は、動作電流を20A未満にデレーティングしてください。
3. 電線選定：25Aフルロード動作に近い場合は、12-14AWGの太い電線を使用してください。最大電線断面積を超えないでください。
4. トルク制御：ねじを0.5 N・mで締め付けてください。過剰トルクはPA66ハウジングを割れさせ、トルク不足は接続不良と発熱を引き起こします。
5. 11ピンがプロジェクトに合わない場合：このシリーズの2P-24Pの代替極数バージョンをサポートしています。
6. 高振動シナリオの場合：定期メンテナンスとして、長時間の稼働後にねじの締め付けを確認してください。

カスタムプロセスステップ

1. 1. 要件収集 → 2. 技術評価と見積もり → 3. 3D図面レビューと確認 → 4. 金型/治具とプロトタイプ → 5. サンプルテスト（接触抵抗、保持力、リフロー）と承認 → 6. 量産 → 7. 最終QCと出荷。
