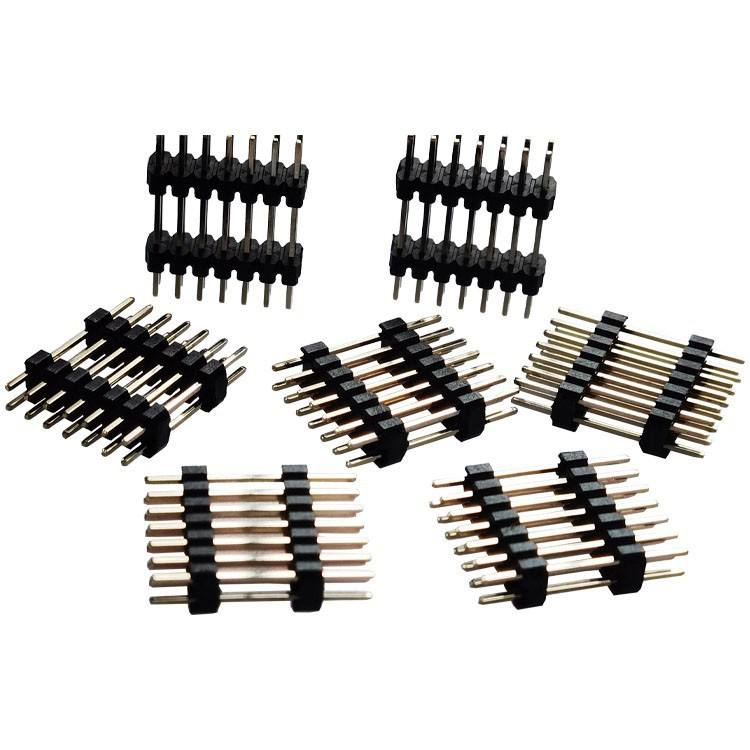

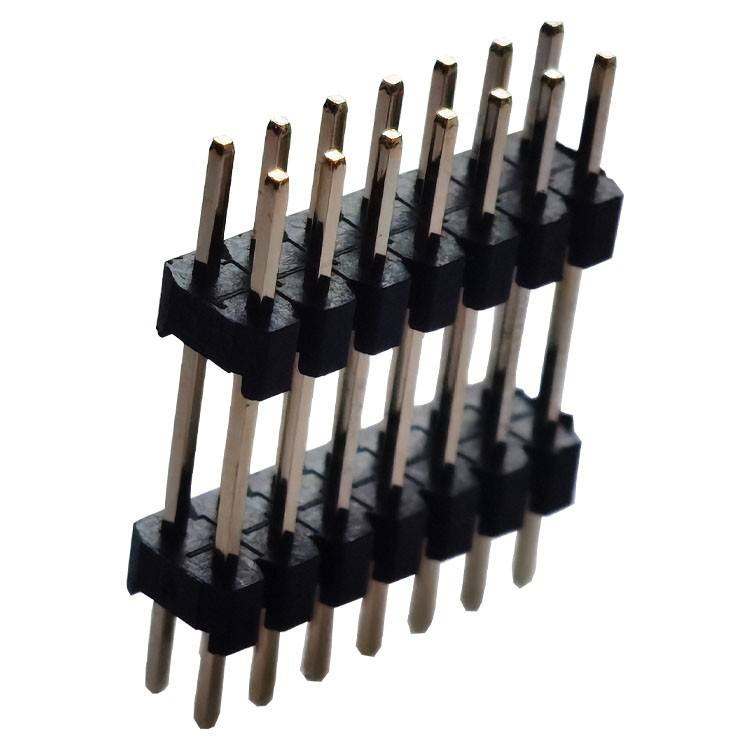

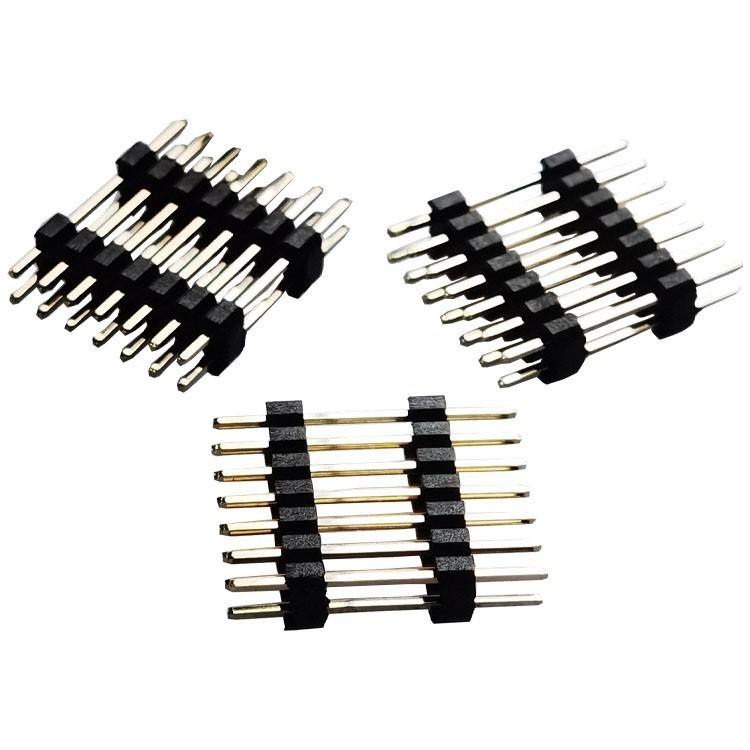

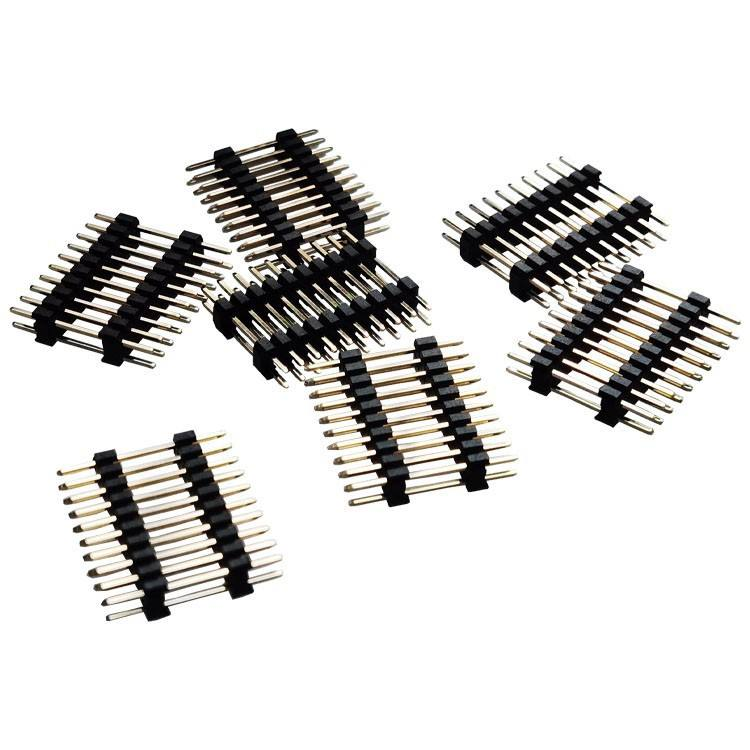

PCBA用ダブルロウ 2.0mm ピッチ オス/メス ヘッダーピン 2-40ピン 金メッキ

双列2.0mmピッチ 女性/男性ヘッダーピン 2-40ピン PCBAのための金塗装

ハイライト

• 2.0 mm 双列ピッチ,ピン数 2‐40P 構成可能,PCBAボード・ツー・ボード・インターコネクション用の男性版と女性版の両方
• 選択的な金付接触点,低接触抵抗,長期信号安定のための抗酸化
• PA6T高温 UL94V-0 収納器,波溶接とSMTリフロー処理をサポート
• コンパクトなフットプリントと2.54mmのピッチ,バランス密度と組立のフレンドリー
• 厳格なピッチ・トレランス ±0.05 mm,良好な交配調整,主流のマッチングソケットと互換性

製品説明

一般的な機械パラメータ

材料と電気特性

環境と溶接ガイド

製品の特徴

• 2列の配置,ピッチ2.0mm,設定可能なピン範囲:2-40P,男性ヘッダーと女性ヘッダー交換可能な交配セット
• 高い信頼性の信号経路のための汚れに抵抗する,ニッケルバリア層上のゴールド塗装接触面
• 高温PA6T隔熱器 UL94V-0,標準的なリフロー溶接熱サイクルに耐える
• 複数のマウント方向性:直立垂直,直角90°の直角孔;要求に応じてSMT表面マウントオプション
• 狭いピッチ寸法容量により,PCBAの大量生産で一貫したマッチングアライナメントが保証されます
• 自動化SMT組立ライン用のチューブパッケージまたはテープ・アンド・ロールで入手可能
• プロジェクト特有のPCBAレイアウトに対応するパーソナルピン長,プレート厚み,プラスチック高さ

製品 利点

1. 空間節約密度: 2.0mmのピッチは,標準的な2.54mmヘッダーと比較してPCBフットプリントを削減し,組み立ての実現性を犠牲にせずにコンパクトPCBAレイアウトに理想的です
2. 金色で覆われた接触の信頼性: ニッケルバリアは,不金属の拡散を阻害し,金色の表面は酸化を防止し,長寿命または頻繁なプラグインを必要とする装置に適しています
3. 処理に適した材料: PA6T高温ハウジングは,リフロー/波溶接中に歪曲に抵抗し,大量生産におけるPCBA拒絶率が低い
4. 幅広い構成可能性柔軟なピン数 2-40P,複数のマウント形式,カスタムピンの長さとPCBフットプリントにマッチするプレート厚さ
5. コスト・パフォーマンスバランス:汎用的なボード・トゥ・ボードコネクタ 標準部品の配送時間は短く,OEMプロジェクトには競争力のあるMOQ

適用する

• 産業用制御:PLCモジュール,センサーインターフェースボード,産業用ゲートウェイPCBA
• 組み込み電子機器:単板コンピュータ,周辺モジュール相互接続
• 消費電子:スマートホームハードウェア,IoT端末のメインストーブボード接続
• 試験・測定装置: 試験装置の内部信号リンク
• 自動車用補助電子機器,医療用補助制御ボード (信号レベル回路のみ)

カスタマイズオプション

1. ピンの数を確認する: あなたの信号と電源チャネル数に応じて2-40Pを選択します; 男性と女性のヘッダは交配時に位置数に一致する必要があります
2. 固定スタイルを決定する:垂直スタッキングのための直立垂直;平行PCB対PCB接続のための90°直角;高密度表面マウントレイアウトのためのSMT
3. 塗装を指定する:長寿命/高信頼性の機器に金塗装を選択する.コストに敏感な静電接続プロジェクトに利用可能なスチール塗装の代替品
4. 溶接状態をチェック:回流ピーク温度 ≤260 °C /10 s を確認し,ハウジングの変形を防止する
5. PCBパッドの足跡を確認する: PCBのリリース前にサプライヤーの推奨足跡にマッチ;あなたがカスタムピン長さまたはプラスチックの高さが必要な場合は,私たちに通知
6. パッケージ選択:自動挿入SMTのためにテープとロールを選択;手動組立のためにチューブパッケージング

ステップカスタムプロセス

1. 要求集 → 2.技術評価と引用 → 3.3D図鑑のレビューと確認 → 4.模具/ツール&プロトタイプ → 5.サンプルテスト (接触R,保持,リフロー) & 承認 → 6.大量 生産 → 7QCと出荷が終了しました

私たちのサービス

サンプル利用と方針

彼らは貨物料金を支払う準備ができている限り,または我々は,私たちの側からいくつかの古い顧客のために貨物料金を支払うことができます.または,顧客は,貨物を事前に支払うことができます.配達員もサンプルを送ります

保証書/保証書/条件

私たちは製品の品質保証を提供します.
15日間の迅速な配達が保証されています.
支払い条件にはT/Tが含まれますが,L/C,PayPal,Western Unionなど交渉の対象となります.

販売後サービス

私たちは事務所や本社を通じて優れたサービスを提供しています
販売部門に電話やメールで連絡してください. 便利な場合は事務所を訪れます.
フレンドリーなサービスに加えて 最も競争力のある価格と柔軟なスケジュールも提供しています

よくある質問

Q: MOQは何ですか?

A: 私たちのMOQは通常1000pcsになりますが,テストのための小量注文は受け入れます.

Q: 工場を訪れますか?

A: 私たちの工場を訪ねてようこそ,そして私たちはあなたに私たちのプロの生産プロセスを示すでしょう,そして私たちはあなたと長期間の協力を持つことができることを願っています.

Q: 試料の時間? 配達時間は?

A: サンプルには7日,大量生産には15〜20日です. 量は異なります.

Q: 商品をどのように検査しますか?

A: 工場を訪ねたり,第三者に検査を依頼したり,写真検査で検査することができます.

Q:私の国へ送料はいくらですか?

A: 貨物は,あなたの総重量とCBMに基づいて貨物会社によって与えられます.

Q: 注文が発送されるかどうかどうやってわかるの?

A: 追跡番号 ((DHL,UPS,FedEx,TNT,EMS,その他),航空運送手帳,または海上B/Lは,商品が出荷された直後に送付されます.また,配送をフォローアップし,お知らせします.便利なアフターサービスが提供されています売っているものを支持します

Q: パーソナライズされた/カスタマイズされた製品を作ることができますか?

 A: もちろん,あなたの図面やサンプルを送ってください.
