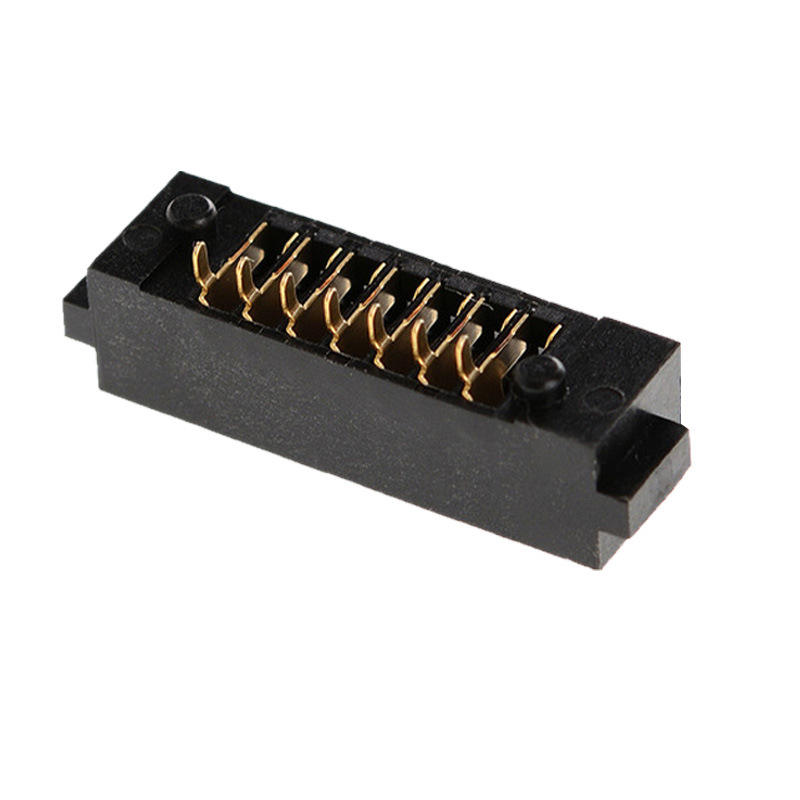

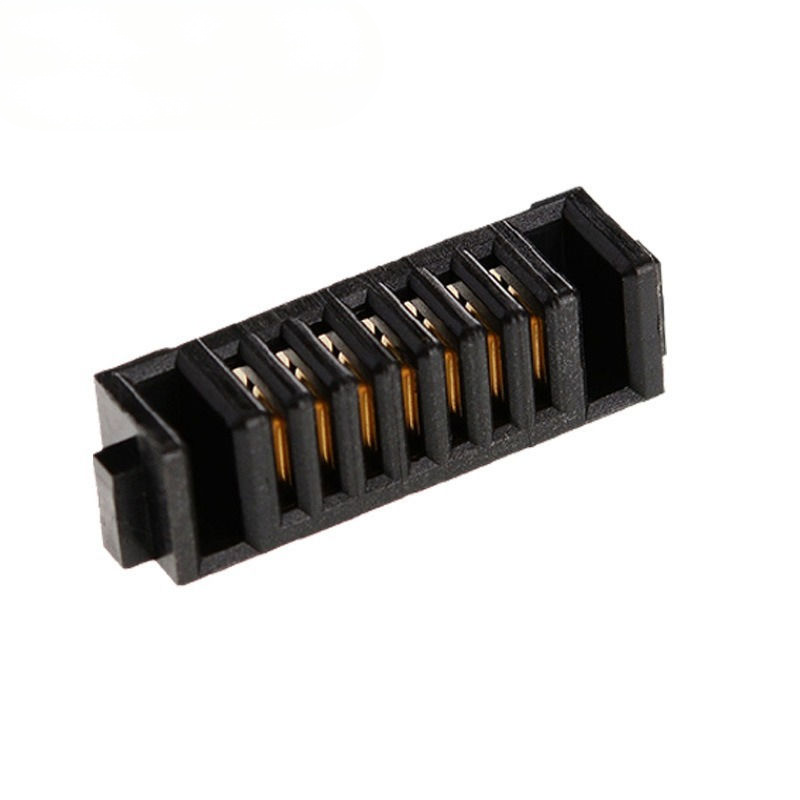

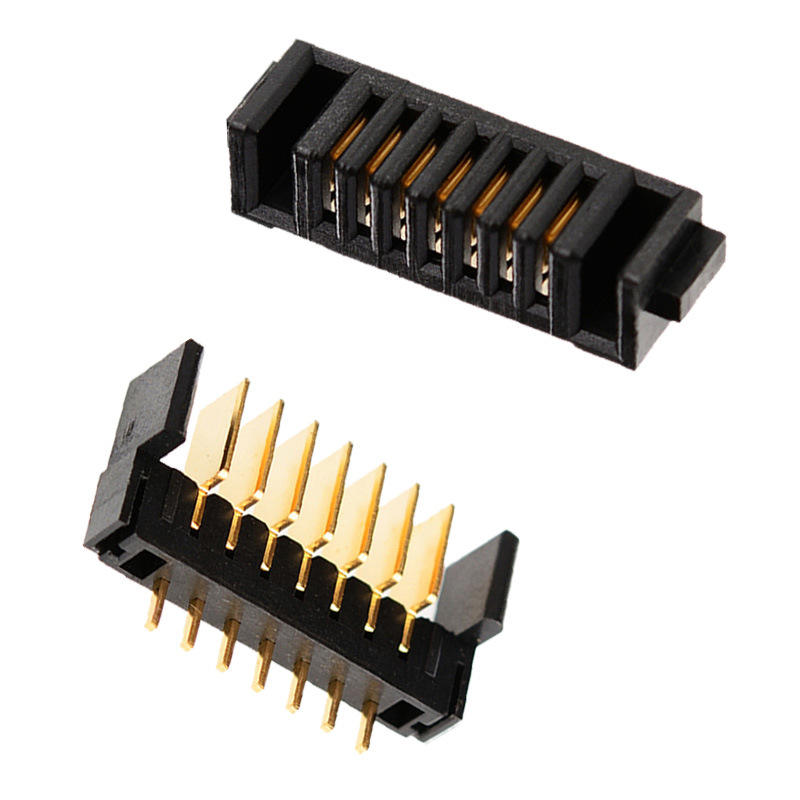

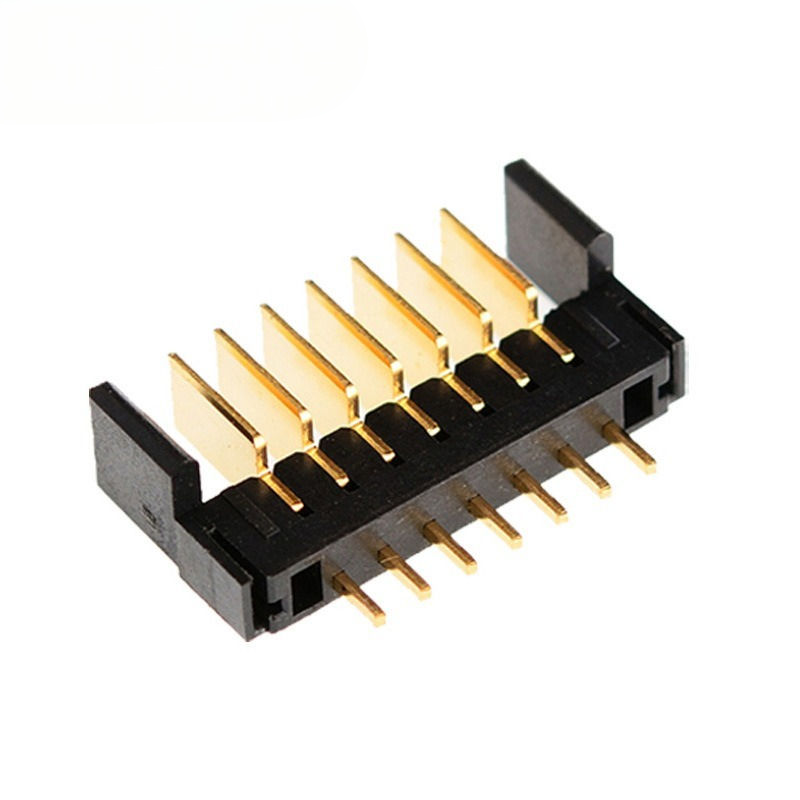

7ピン 指紋認証ロック バッテリーホルダー コネクタ 2.0mm ピッチ インサートブレード PBT素材 リン青銅コンタクト

7PIN指紋ロック バッテリーホルダーコネクタ 2.0mm スペース 挿入刃 PBT素材 リンゴ ブロンズ コンタクト

ハイライト

• 2.0mmピッチの7ピンの挿入刃バッテリーホルダー,指紋ロックリチウムバッテリーモジュールに合わせた
• リンゴ・ブロンズの接触梁,安定したスプリング圧力,振動に対する接触抵抗が低く,脱線
• UL94‐V0 PBTホイジング,波溶接熱ショックに耐える,室内温度サイクルにおける変形防止
• スマートロックによる大量生産ラインの バッテリー組成の逆損傷を防ぐ
• RoHS に準拠し,大量のスマートロックOEM&ODMプロジェクトにおける一貫した性能

製品説明

一般的な機械パラメータ

材料と電気特性

環境と溶接ガイド

製品の特徴

1. 7 ポジション,2.0 mm のピッチの挿入刃構造,直接挿入する電池刃のペアリング,追加のワイヤーハーネスの必要がない
2. リンゴ・ブロンズ C5191 接触,良いスプリング保持,数千の挿入・抽出サイクル後にリラックスする抵抗
3. 波溶接プロセスに適した黒色PBTハウジング (UL94‐V0),温度変動の下の寸法安定性
4. バッテリーを逆の方向に挿入しないように機械的な防犯用
5. 透孔PCBピン,固体溶接固定,ドアロック機械的な動きの振動下で解け放たれ防止
6. スマートロック待機状態の連続電源とモーター放電ピーク電流の下での低温
7. RoHS と REACH に準拠し,SMT/透孔組立ラインのための大批量トレイ/袋包装をサポートする

製品 利点

1. スマートロック向けチューニング: 指紋ロック バッテリー交換シナリオに最適化された刃の接触幾何学; ドアの閉じる振動による断続的な停電を防ぐために調整された接触力.
2. リンゴ・ブロンズのスプリング優位性: ブラスよりもストレスの緩和に強い.長時間繰り返しバッテリー交換後も安定した接触性能を維持します.
3. PBT熱安定性: 波溶接中にハウジング曲面に抵抗する.大量生産で劣悪な溶接につながるピンオフを避けます.
4. 誤りのない機械設計: カーボン・アンチ・ミス・インセット機能は,組み立てラインの欠陥率を削減し,高価なメインボードICを逆電圧損傷から保護します.
5. 柔軟なカスタマイズ: スマートロックプロジェクト検証のための迅速なサンプルターンアウト
6. コスト・パフォーマンスバランス: 工場直供; 中高級の指紋ロックOEMの安定品質,BOMコストを上げるための過剰なスペックがない.

適用する

• 指紋スマートロック,パスワードアクセス制御ロック (コアアプリケーション)
• スマートドアロック リチウム電池パック
• 携帯型IoT電池電源モジュール
• 家庭用スマートデバイス
• 低消費量のスマートセンサー装置
• 刃型電池接続を必要とする小型消費電子機器

カスタマイズオプション

1. ピッチ確認:2.0mmのペアリングブレッドの寸法を採用しなければならない.2.54mmのピッチのバッテリーコネクタと混合使用しないでください.
2. ピン数定義を確認する: バッテリーブレードとPCB図との間の7ピン信号/電源割り当てを確認する.ピンアウトはカスタマイズできます.
3. 設置チェック:このモデルは透孔型です.設計PCBの足跡は,提供された図面を厳格に遵守します.
4. 塗装選択: スマートロック室内環境のために標準的に金塗装;高湿度沿岸地域で使用する場合,金の厚さを向上させる.
5. 電流幅:モーターの瞬時ピーク電流が発生すると,設計ではピンのあたり ≥ 40% の電流幅を保持する.
6. 組み立て注意: 組み込みの機械的な防犯装置に頼る. バッテリーの刃を逆方向に押し入れない.
7. 試料を最初に: 試料を大量投入する前に,実機での老化と振動試験を実行する.

ステップカスタムプロセス

1. 要求集 → 2.技術評価と引用 → 3.3D図鑑のレビューと確認 → 4.模具/ツール&プロトタイプ → 5.サンプルテスト (接触R,保持,リフロー) & 承認 → 6.大量 生産 → 7QCと出荷が終了しました

私たちのサービス

サンプル利用と方針

彼らは貨物料金を支払う準備ができている限り,または我々は,私たちの側からいくつかの古い顧客のために貨物料金を支払うことができます.または,顧客は,貨物を事前に支払うことができます.配達員もサンプルを送ります

保証書/保証書/条件

私たちは製品の品質保証を提供します.
15日間の迅速な配達が保証されています.
支払い条件にはT/Tが含まれますが,L/C,PayPal,Western Unionなど交渉の対象となります.

販売後サービス

私たちは事務所や本社を通じて優れたサービスを提供しています
販売部門に電話やメールで連絡してください. 便利な場合は事務所を訪れます.
フレンドリーなサービスに加えて 最も競争力のある価格と柔軟なスケジュールも提供しています

よくある質問

Q: MOQは何ですか?

A: 私たちのMOQは通常1000pcsになりますが,テストのための小量注文は受け入れます.

Q: 工場を訪れますか?

A: 私たちの工場を訪ねてようこそ,そして私たちはあなたに私たちのプロの生産プロセスを示すでしょう,そして私たちはあなたと長期間の協力を持つことができることを願っています.

Q: 試料の時間? 配達時間は?

A: サンプルには7日,大量生産には15〜20日です. 量は異なります.

Q: 商品をどのように検査しますか?

A: 工場を訪ねたり,第三者に検査を依頼したり,写真検査で検査することができます.

Q:私の国へ送料はいくらですか?

A: 貨物は,あなたの総重量とCBMに基づいて貨物会社によって与えられます.

Q: 注文が発送されるかどうかどうやってわかるの?

A: 追跡番号 ((DHL,UPS,FedEx,TNT,EMS,その他),航空運送手帳,または海上B/Lは,商品が出荷された直後に送付されます.また,配送をフォローアップし,お知らせします.便利なアフターサービスが提供されています売っているものを支持します

Q: パーソナライズされた/カスタマイズされた製品を作ることができますか?

 A: もちろん,あなたの図面やサンプルを送ってください.
