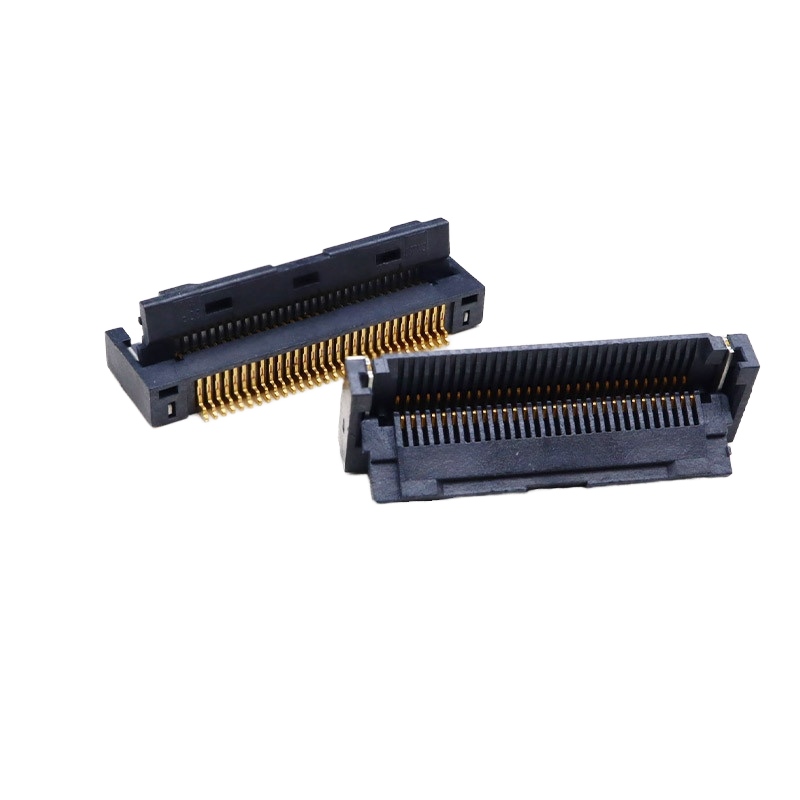

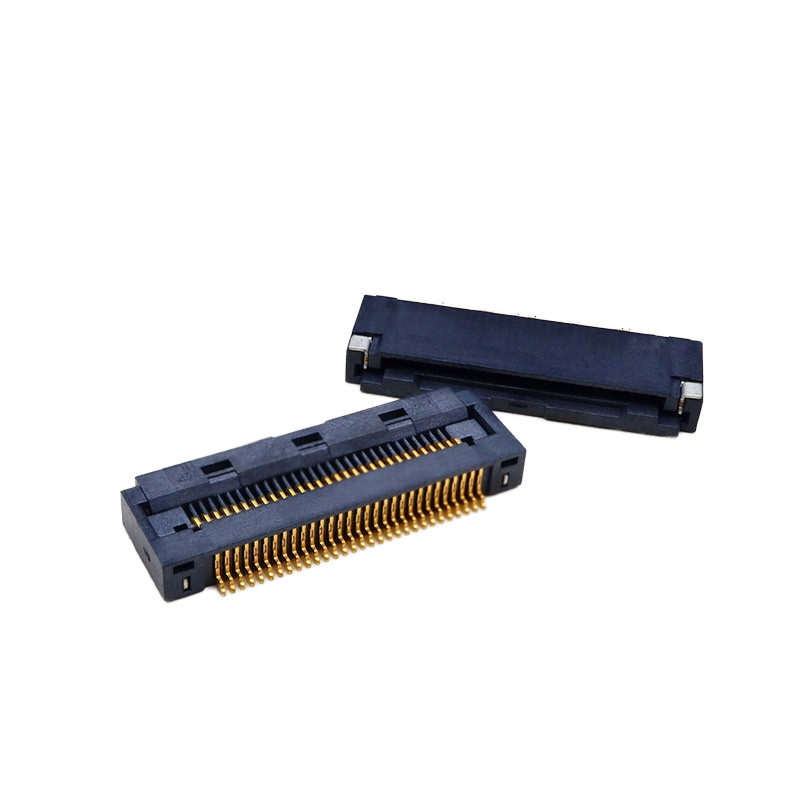

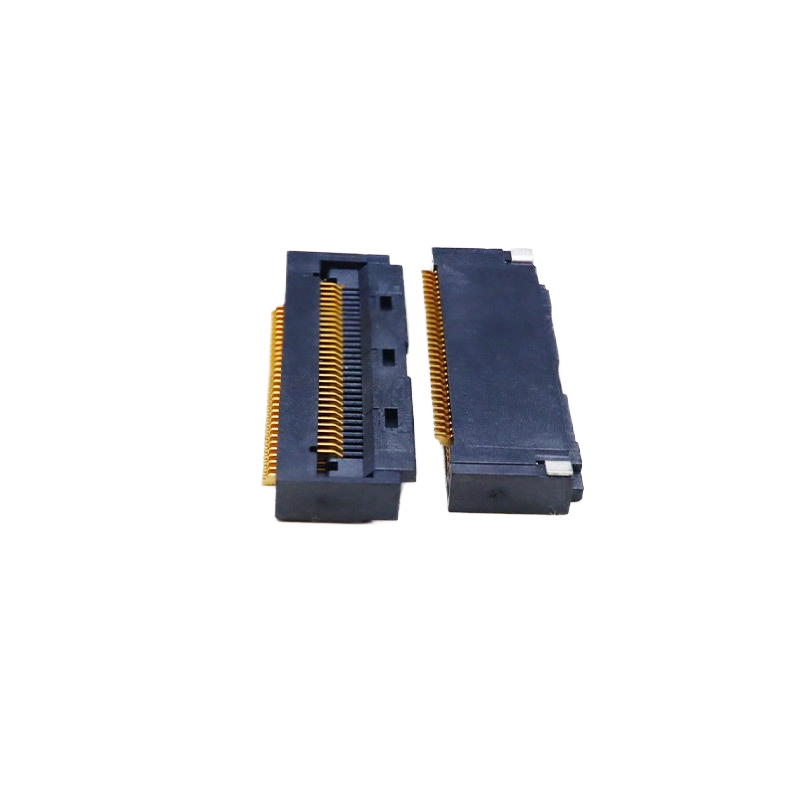

0.5mmピッチ FFCコネクタ フロント・フリップ ロック・ブックル 30 40 68P フリップ・カバー・ダウン・コネクション H2.5 ブラック

0.5mmピッチ FFCコネクタ フロント・フリップ ロック・ブックル 30 40 68P フリップ・カバー・ダウン・コネクション H2.5 ブラック

起源の場所:

広東省、中国

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

モデル番号:

FPC**-T1T1-00**-C

連絡 ください
引金 を 求め て ください
製品詳細
材料:
LCP
端子材質:
リン青銅、金メッキ
タイプ:
FFCとFPCコネクタ
応用:
プリント基板
パッケージ:
巻き枠の包装
ピクト:
0.5mm
支払いと配送条件
最小注文数量
10個
価格
Negotiable price
パッケージの詳細
真空パッケージ、カートンの箱
受渡し時間
5~7日
支払条件
L/C、T/T、ペイヤル
供給の能力
4KK個
製品説明

0.5mmピッチ FFCコネクタ フロント・フリップ ロッキング・ブックル

30P / 40P / 68P カバーをひっくり返して接続 H2.5 黒


✅製品のハイライト

1信頼性の高いZIF/非ZIFロックブックルメカニズム
フロント・フリップ・ロック・デザインは,FFCケーブルをしっかりと固定し,継続的な振動下でケーブルがゆるくなったり信号が落ちたりするのを防ぎます.抗振動試験報告は利用できます.低価格のFFCコネクタの障害を解決する.
2低プロフィール H2.5mm 高さ
コンパクトな2.5mmのマウント高度で,スライムなデバイス設計のためにPCB垂直スペースを節約します.
3,0.5mm 細角 ダウン接続 フリップカバー
前向きに折りたたむタイプで,簡単にFFCを挿入し,余分な曲がりスペースは必要ありません.
4ブラックハウジング,複数のピンオプション: 30P,40P,68P
標準ピンの数値で 素早く選択できます



テクニカル仕様表

カテゴリー ポイント 仕様
電気性能 ピッチ 0.5mm

定位電流 0.5A 接触ごとに

定位電圧 50V AC/DC

断熱抵抗 ≥1000 MΩ

接触抵抗 ≤30 mΩ

電圧に耐える 1分間AC 250V
メカニカル性能 マウント高度 H2.5 mm

構造 フロントフリップ,ダウン接続,ロックブックル

耐久性 (交尾周期) ≥20サイクル

振動試験 自動車の振動規格に準拠;試験報告が入手可能
材料と塗装 住宅 黒色LCP UL94V-0 阻燃剤

連絡先端末 リンゴ 銅

コンタクトプレート 接触面の金塗り; 溶接尾のチン塗り
環境問題 動作温度 -40°C ~ +85°C

貯蔵温度 -20°C ~ +60°C
溶接ガイド 溶接方法 SMT リフロー溶接

ピークリフロー温度 最大260°C (10秒以内)

交差参照と同等の代替

国際的な主流の0.5mmフロントフリップダウンFFCコネクタに対する直接的な代替品です. 世界的に有名なブランドからの. ピン割り当て,フットプリントと機械的な寸法が互換的です.PCBレイアウトを再設計せずにBOM調達コストを削減.

注: 大量生産前には,自動車専用プロジェクトのための寸法と振動の要件を確認してください.

0.5mmピッチ FFCコネクタ フロント・フリップ ロック・ブックル 30 40 68P フリップ・カバー・ダウン・コネクション H2.5 ブラック

0.5mmピッチ FFCコネクタ フロント・フリップ ロック・ブックル 30 40 68P フリップ・カバー・ダウン・コネクション H2.5 ブラック

0.5mmピッチ FFCコネクタ フロント・フリップ ロック・ブックル 30 40 68P フリップ・カバー・ダウン・コネクション H2.5 ブラック


📌 製品の特徴

  1. 前向きのフリップロックブックル構造,任意のZIF/非ZIFバージョン
  2. Flipカバーダウン接続,便利なFFCケーブル組立
  3. H2.5 低プロフィール設計,スリーム消費者および自動車用モジュールに最適
  4. LCPブラック・アイソレーター,SMTリフローに耐える高温
  5. 30P / 40P / 68P 標準ピン ストック


参考になる他の種類:

0.5mmピッチ FFCコネクタ フロント・フリップ ロック・ブックル 30 40 68P フリップ・カバー・ダウン・コネクション H2.5 ブラック

商品の利点

  1. 振動防止ロック構造: FFCケーブルがゆるくなって信号が断続的に故障し,フィールド回帰率が大幅に低下する.
  2. 標準的なPCBの足跡,ドロップイン交換,PCBの再加工は必要ありません.
  3. 高温LCPホイジング,SMTリフロープロセス中の安定したパフォーマンス
  4. 量産の厳格な一貫性 欠陥率が低い
  5. プロジェクト開発サイクルの短縮のために複数のピンオプションがあります


応用シナリオ

  • 自動車の車載ディスプレイ,車載機器パネル,車両制御モジュール
  • ノートPC,タブレット,ポータブル消費電子機器
  • LCD/OLEDディスプレイモジュール
  • 携帯医療機器
  • スマートホーム コントロール パネル
  • 工業用スライムディスプレイ


包装

  • テープ&リール (リール): スタンダード・プレッシャー・ベリア・テープ,SMT自動ピック・アンド・プレイス・マシンに適しており,大量組み立てのために顧客生産ラインに直接装着されています.
  • チューブ (チューブパッキング): プラスチック製のチューブ包装,主にプロトタイプ,小批量試験回,または手動組み立てシナリオ向け.

0.5mmピッチ FFCコネクタ フロント・フリップ ロック・ブックル 30 40 68P フリップ・カバー・ダウン・コネクション H2.5 ブラック

0.5mmピッチ FFCコネクタ フロント・フリップ ロック・ブックル 30 40 68P フリップ・カバー・ダウン・コネクション H2.5 ブラック

準備時間

  • サンプル注文: 3 営業日
  • 大量生産注文:数量とカスタム要件に応じて1〜3週間


工場認証とカスタムサービス

  • 認証: RoHS,REACH,UL94V-0
  • MOQ: 大量注文の低MOQ
  • サンプルポリシー:無料のサンプル,迅速なサンプル配送
  • カスタムサービス: カスタムピン数,プレート厚さ,改造されたロック構造,非ZIFバージョン,カスタムマークが可能です.


顧客選択ガイド

  1. ピン番号を確認します: 30P / 40P / 68P 標準;他のカスタムピン数については,私たちと連絡してください.
  2. 鍵の種類を確認する: 組み立てプロセスに応じて ZIF または Non-ZIF を選択します.
  3. 適用環境:自動車プロジェクトでは,検証前に抗振動試験報告書を要求する
  4. FFCケーブル: 0.5mmのピッチのFFCフラットケーブルとマッチする
  5. PCBフットプリント:PCBレイアウトの検証のために提供された図を使用
  6. リフロー溶接:ハウジングの変形を防ぐために私たちの溶接プロファイルに従って

0.5mmピッチ FFCコネクタ フロント・フリップ ロック・ブックル 30 40 68P フリップ・カバー・ダウン・コネクション H2.5 ブラック

0.5mmピッチ FFCコネクタ フロント・フリップ ロック・ブックル 30 40 68P フリップ・カバー・ダウン・コネクション H2.5 ブラック


よくある質問


1試料を注文できますか?
はい,私たちはサンプル注文を歓迎します. テストと品質を確認するために. 混合したサンプルは受け入れられます.


2需要に応じて製品を作れるか?
はい,製品の仕様は,あなたが私たちのMOQを満たすことができる場合は,カスタマイズすることができます.


3製品品質を保証するには?
1) 品質上の問題が発生した 30日以内に お金を返します.

2) 生産中に厳格な検査

(3) 輸送前には厳格なサンプル検査を行い,製品包装も完ぺきに保ちます.


4製品認証は?
ISO9001と他の ROHS 認証もあります


5商品はいつまで?
ほとんどの商品は在庫あり,配送時間は支払いを受けた後約1-5日です.カスタマイズされた要件では,確認したように時間が少し長くなります.


6配達にはどんな物流を使いますか?
商品は主にDHL,UPS,FEDEX,EMS,その他の宅配で配送します.お客様にとって最も費用対効果の高い物流を選択します.また,貨物送達者がピックアップする商品もサポートします.


7なぜ俺たちから買うんだ?
業界で16年の経験があり,何千もの企業と協力してきました. 製品の品質は信頼性があります.


8あなたの会社は主にどんな製品を販売していますか?
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectorsそしてこれからも
