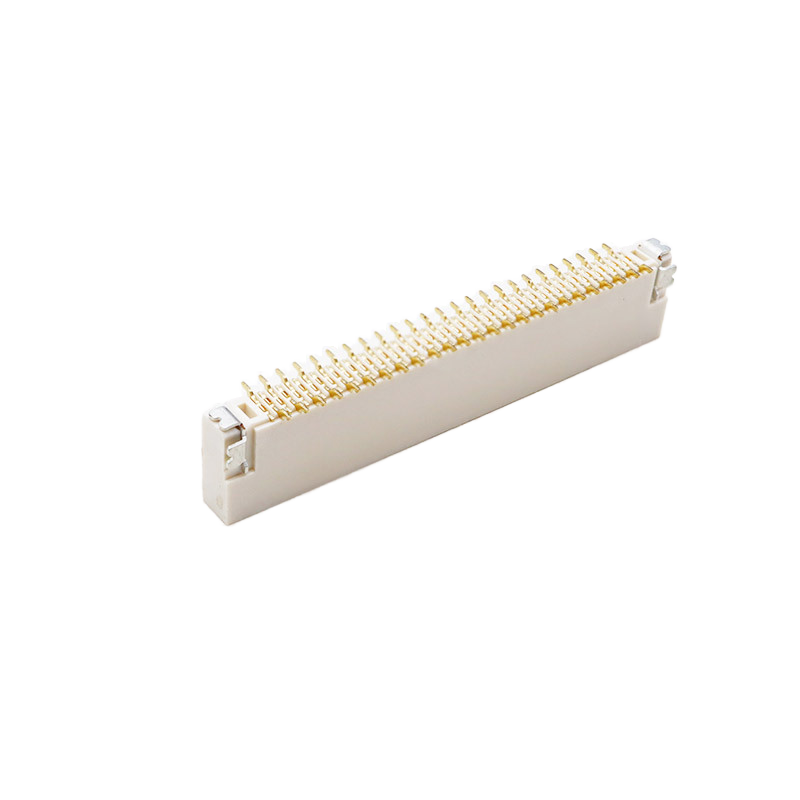

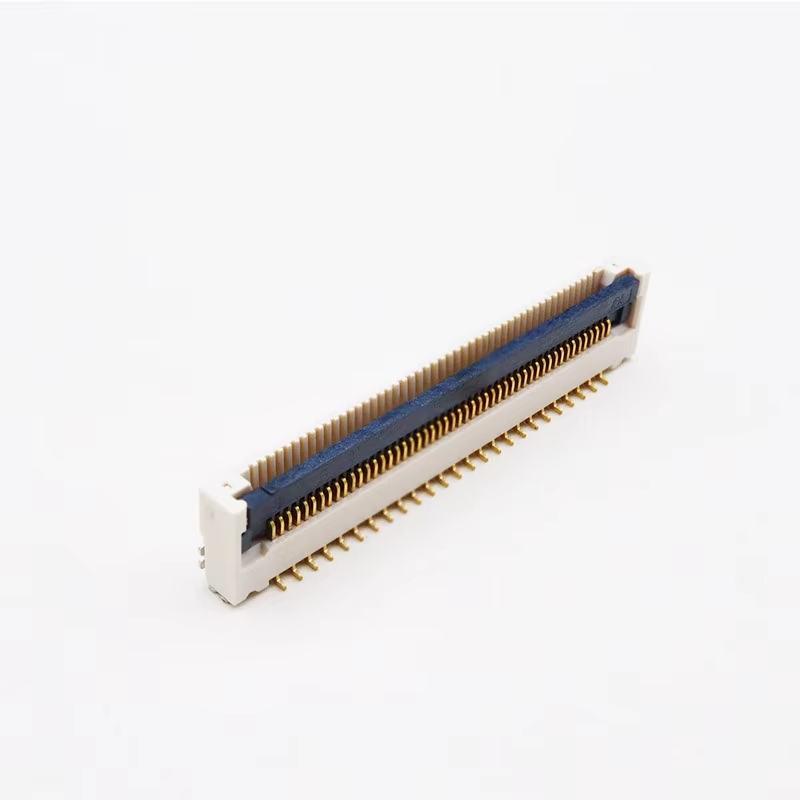

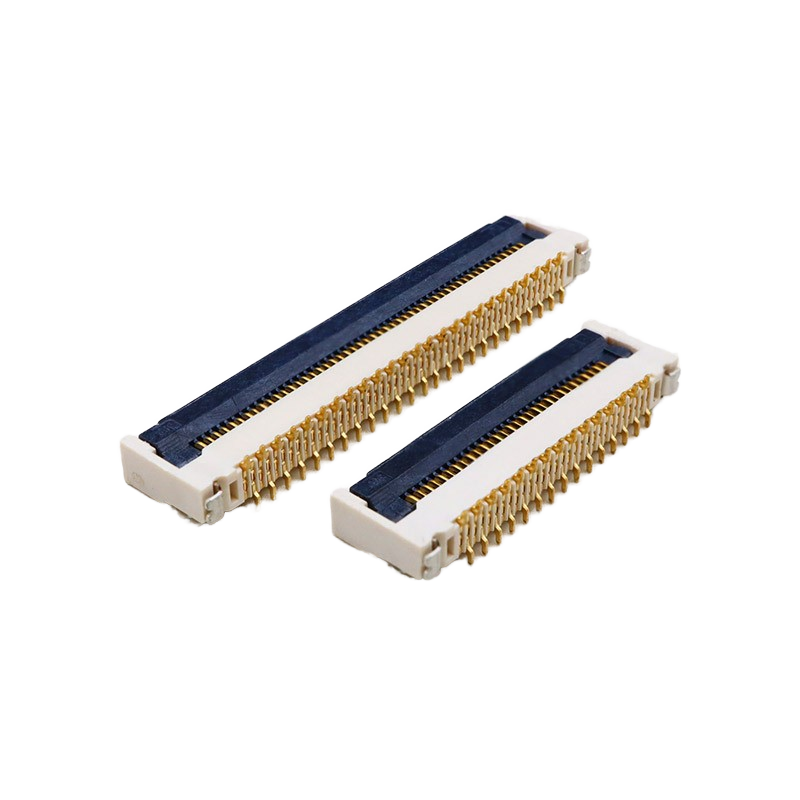

0.5mm ピッチ 30/40/50P 金メッキ H5.9 FPCコネクタ 垂直パッチ フリップトップ ロック付き FFCコネクタ

0.5mm ピッチ 30/40/50P 金メッキ H5.9 FPCコネクタ 垂直パッチ フリップトップ ロック付き FFCコネクタ

起源の場所:

広東省、中国

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

モデル番号:

FPC**-T1T1-00**-C

連絡 ください
引金 を 求め て ください
製品詳細
材料:
LCP
端子材質:
リン青銅、金メッキ
タイプ:
FFCとFPCコネクタ
応用:
プリント基板
パッケージ:
巻き枠の包装
ピクト:
0.5mm
支払いと配送条件
最小注文数量
10個
価格
Negotiable price
パッケージの詳細
真空パッケージ、カートンの箱
受渡し時間
5~7日
支払条件
L/C、T/T、ペイヤル
供給の能力
4KK個
製品説明

0.5mmピッチフリップトップFPCコネクタ | 垂直SMT、H5.9、30/40/50P


✅製品ハイライト

  1. フリップトップZIFロック機構: 連続振動下でのFPC抜けを防ぐ安全なフリップトップロック設計。車両やポータブル電子機器で一般的な問題点である、容易な切断と接触不良を解決します。非ZIFバージョンはご要望に応じてオプションで提供可能です。
  2. 超薄型H5.9mm高さ: コンパクトな5.9mmスタッキング高さで、スリムなコンシューマーおよび自動車アセンブリの内部PCBスペースを節約します。
  3. 検証済みの耐振動性: 厳格な振動信頼性テストに合格し、衝撃や揺れのある環境下でも安定した接触性能を発揮します。
  4. 金メッキコンタクト端子: 高純度 金メッキ、低接触抵抗、優れた耐酸化性により長寿命を実現します。


技術仕様表

カテゴリ 項目 仕様
電気的性能 ピッチ 0.5 mm
ピン数 30P / 40P / 50P
定格電流 0.5A/コンタクト
定格電圧 50V AC/DC
接触抵抗 ≤50 mΩ
絶縁抵抗 ≥1000 MΩ
耐電圧 250V AC (1分間)
機械的性能 実装タイプ 垂直SMTパッチ
ロックタイプ フリップトップZIF(非ZIFはオプション)
スタック高さ H5.9 mm
挿抜回数 ≥30回
振動試験 自動車グレード振動試験合格
材質とメッキ 端子材質 銅合金
コンタクトメッキ 金メッキ
ハウジング材質 LCP UL94V-0、ハロゲンフリー
環境 動作温度 -40℃ ~ +85℃
はんだ付けガイド はんだ付け方法 リフローSMT
リフロー温度 ピーク260℃ 最大 (10秒)

🔁クロスリファレンスと互換品

主要な国際FPCコネクタブランドの直接互換品。互換性のあるフットプリントにより、PCBの再設計を最小限に抑えます。

同仕様の0.5mmピッチ垂直フリップトップFPCコネクタのドロップイン交換に適しています。カスタムフットプリントが必要な場合は、ピン・ツー・ピン互換の変更をサポートします。

0.5mm ピッチ 30/40/50P 金メッキ H5.9 FPCコネクタ 垂直パッチ フリップトップ ロック付き FFCコネクタ

0.5mm ピッチ 30/40/50P 金メッキ H5.9 FPCコネクタ 垂直パッチ フリップトップ ロック付き FFCコネクタ0.5mm ピッチ 30/40/50P 金メッキ H5.9 FPCコネクタ 垂直パッチ フリップトップ ロック付き FFCコネクタ



📌製品の特徴

  • フリップトップロック構造、FPCの挿抜が容易
  • 垂直パッチレイアウト、シンプルなPCBレイアウトルーティング
  • LCP高温ハウジング、リフローはんだ付けに耐える
  • ハロゲンフリー、RoHS準拠
  • 金メッキコンタクトによる安定した信号伝送


その他の参照タイプ:

0.5mm ピッチ 30/40/50P 金メッキ H5.9 FPCコネクタ 垂直パッチ フリップトップ ロック付き FFCコネクタ

🏆製品の利点

  1. 信頼性の高いZIFフリップロック、振動下でのFPC抜けを効果的に回避(安価なコネクタの頻繁な故障の問題点を解決)
  2. H5.9スリム高さ、薄型デバイスの内部スペースの制約に最適
  3. 厳格な振動信頼性検証済み、車両搭載の高衝撃シナリオに適しています
  4. 標準リールテープパッケージ、自動SMT実装機と直接互換性あり
  5. 安定したロット一貫性、汎用低コストコネクタよりも低い故障率


🛠適用シナリオ

車載インテリアエレクトロニクス

車載ディスプレイ、

タブレット、

ノートブック、

スマートウェアラブル、

医療用ポータブルデバイス、

産業用タッチパネル、

スマートホーム制御モジュール


📦パッケージ

  • テープ&リール(リール): 標準エンボスキャリアテープ、SMT自動ピック&プレース機に適しており、顧客の生産ラインに直接ロードして大量生産を行います。
  • チューブ(チューブパッキング): プラスチックチューブパッケージ、主にプロトタイプ、小ロットトライアルラン、または手動組み立てシナリオ向けです。

0.5mm ピッチ 30/40/50P 金メッキ H5.9 FPCコネクタ 垂直パッチ フリップトップ ロック付き FFCコネクタ

0.5mm ピッチ 30/40/50P 金メッキ H5.9 FPCコネクタ 垂直パッチ フリップトップ ロック付き FFCコネクタ

⏱リードタイム

  • サンプル注文:3営業日
  • 量産注文:1〜3週間(数量とカスタム要件によります)


🏭工場認証とカスタムサービス

  • 認証:RoHS、REACH、UL94V-0
  • MOQ:量産注文の低MOQ
  • サンプルポリシー:無料サンプルあり、迅速なサンプル配送
  • カスタムサービス:カスタムピン数、メッキ厚、変更されたロック構造、非ZIFバージョン、カスタムマーキングが利用可能です。


📖顧客選択ガイド

  1. ピン番号を確認:30P/40P/50P、ピッチは0.5mmに固定
  2. ロック選択:頻繁なFPCの抜き差しにはZIFフリップトップ、固定アセンブリには非ZIF
  3. 高さ:このモデルはH5.9mmの固定スタッキング高さです
  4. 作業環境:継続的な振動要件に直面する製品の場合はこのバージョンを選択してください
  5. はんだ付け:SMTリフロープロセスのみ。手はんだ付けは推奨されません

0.5mm ピッチ 30/40/50P 金メッキ H5.9 FPCコネクタ 垂直パッチ フリップトップ ロック付き FFCコネクタ

0.5mm ピッチ 30/40/50P 金メッキ H5.9 FPCコネクタ 垂直パッチ フリップトップ ロック付き FFCコネクタ


よくある質問


1. サンプル注文はできますか?
はい、品質テストと確認のためにサンプル注文を歓迎します。混合サンプルも可能です。


2. 私たちの要求に応じて製品を製造してもらえますか?
はい、MOQを満たしていただければ、製品の仕様をカスタマイズできます。


3. 製品の品質をどのように保証しますか?
1) 品質問題発生から30日以内に返金いたします。

2) 生産中の厳格な検査。

3) 出荷前の製品の厳格なサンプリング検査、および完全な製品パッケージが保証されます。


4. 当社の製品認証は何ですか?
ISO9001およびその他のROHS認証。


5. いつ商品を受け取ることができますか?
ほとんどの商品は在庫があります。配達時間は支払い受領後約1〜5日です。カスタム要件の場合は、確認したとおり、もう少し時間がかかります。


6. どのような物流を使用して配送しますか?
主にDHL、UPS、FEDEX、EMSなどの速達便で商品を配送します。お客様にとって最も費用対効果の高い物流を選択します。フォワーダーによる集荷もサポートしています。


7. なぜ私たちから購入する必要があるのですか?
16年の業界経験があります。数千社と協力してきました。製品の品質は信頼できます。


8. あなたの会社は主にどのような製品を販売していますか?
当社の主な製品には、FFC/FPCコネクタ、ウェハーコネクタ、SIMカードコネクタ、メモリカードコネクタ、USBコネクタ、Type Cコネクタ、HDMIコネクタ、RJ45シリーズ、B to Bコネクタ、ピンヘッダーコネクタなどがあります。
