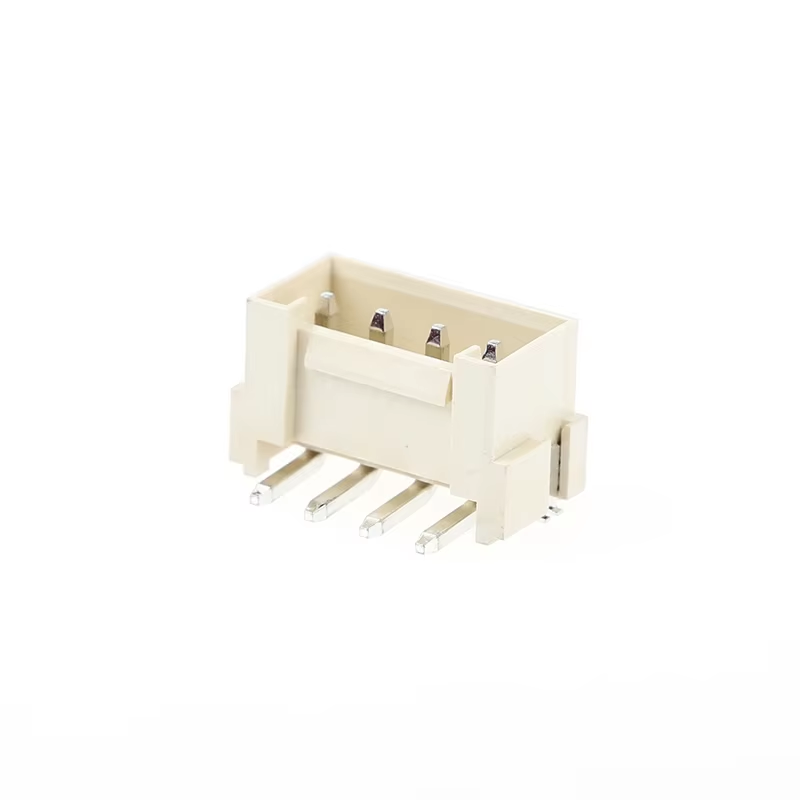

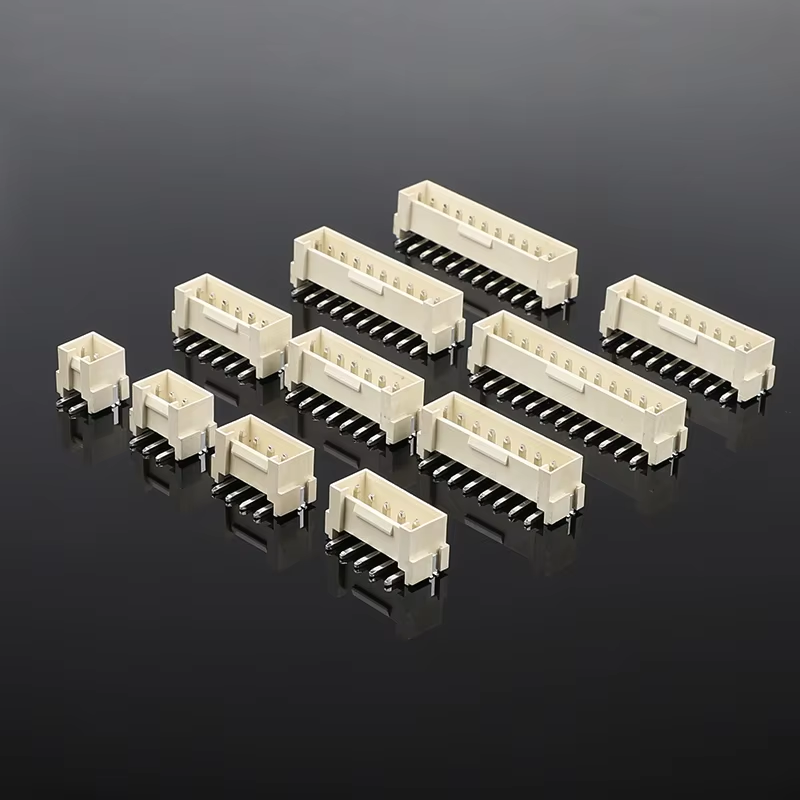

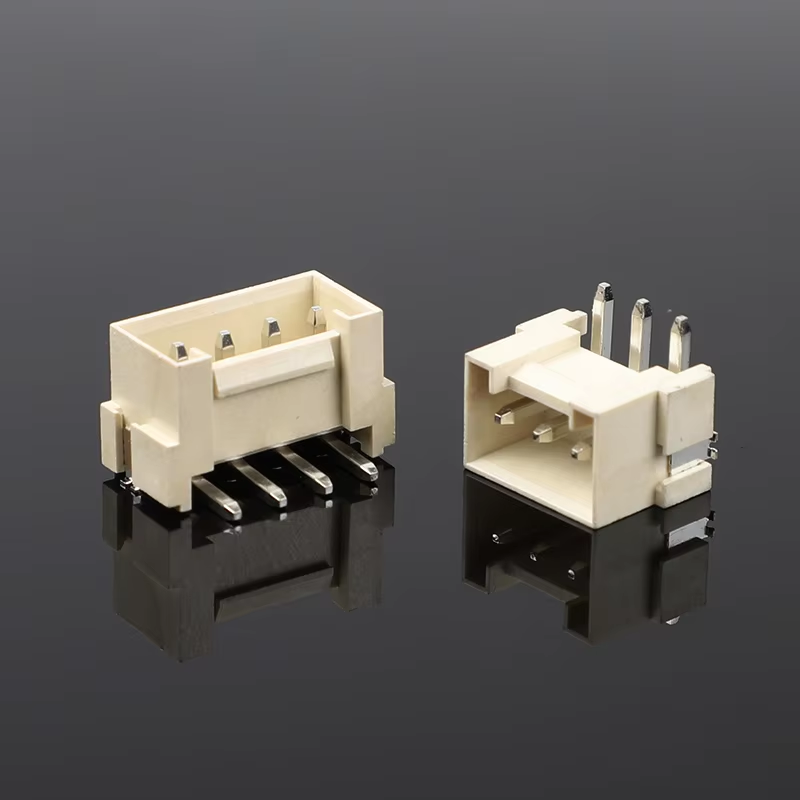

5557/5569 4.2mm ピッチ ダブルロウ バックル ワイヤー対基板コネクタ

5557/5569 4.2mm ピッチ ダブルロウコネクタ バックルピン付き 水平プラグ 基板コネクタ ワイヤー対基板コネクタ

製品ハイライト

• ピッチ: 4.2mm、ダブルロウ、バックルピン付き水平タイプ、ワイヤー対基板
• UL94V-0難燃性ハウジング、ハロゲンフリー、産業用および家庭用電化製品向け
• 落下防止バックル設計: 強力な振動下での偶発的な抜けを防止 (産業用および車両環境)
• 完全なサポートセット: 対応するハウジング + 端子が利用可能
• 安定した電気的接触、簡単な組み立てと圧着作業

技術仕様

互換部品 / 代替品

JST / Molex / TE AMPシリーズの互換性のある代替品:

• JST: EHシリーズ 4.2mm ダブルロウ
• Molex: 3901シリーズ 4.2mm ダブルロウ ワイヤー対基板
• TE AMP: 4.2mm ピッチ ダブルロウ バックル ワイヤー対基板コネクタ

注意: ドロップイン交換の前にピン数と機械的寸法を確認してください。

製品の特徴

1. 内蔵ロックバックル、振動・衝撃に対する効果的な抜け防止
2. ハロゲンフリー UL94V-0 PBTハウジング、高い難燃性
3. 水平基板実装、PCBスペースを節約
4. ハウジングと圧着端子を分離、柔軟なワイヤーハーネス組み立て
5. 安定した錫メッキ端子、低い接触抵抗

梱包方法

• 標準: 静電気防止袋梱包
• オプション: 白/ニュートラルカートン箱梱包。カスタム梱包ラベルとバーコードはご要望に応じて利用可能です。

支払い方法

EXW、FOB、CIF、CPT、T/T、L/Cが利用可能

リードタイム

• サンプル: 3営業日
• 量産: 1〜2週間

工場証明書とカスタムサービス

• 認証: UL、RoHS、REACH、ISO9001
• MOQ: 標準品は低MOQ
• サンプルポリシー: 無料サンプルあり / 高速サンプル配送。カスタムサービス: カスタムピン数、メッキ厚、ケーブルハーネス組み立て、特殊梱包・マーキング。
• 顧客選択ガイド

ピン数と電流負荷要件を確認

1. 機器の動作温度と振動レベルを確認
2. PCBフットプリントを確認 (水平プラグ)
3. 材料要件を確認: ハロゲンフリー / 難燃性
4. 交換のために元のブランド部品番号とクロスチェック
5. 大量採用前の事前テストのために無料サンプルをリクエスト
6. よくある質問

1. Q: カタログはありますか？すべての製品を確認するためにカタログを送ってもらえますか？

A: はい、オンラインでお問い合わせいただくか、Eメールを送信してカタログを入手してください。
