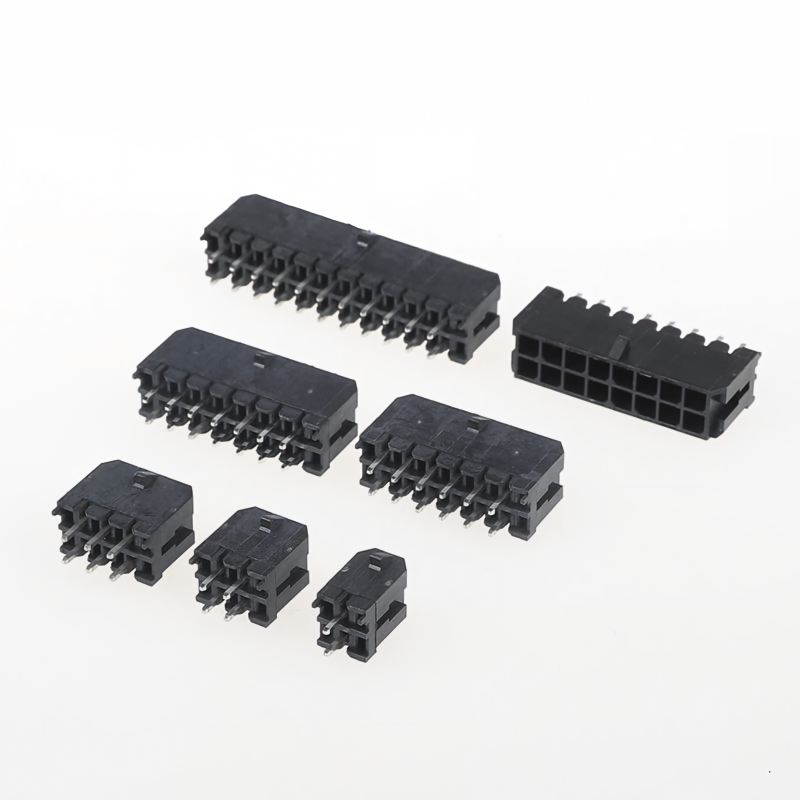

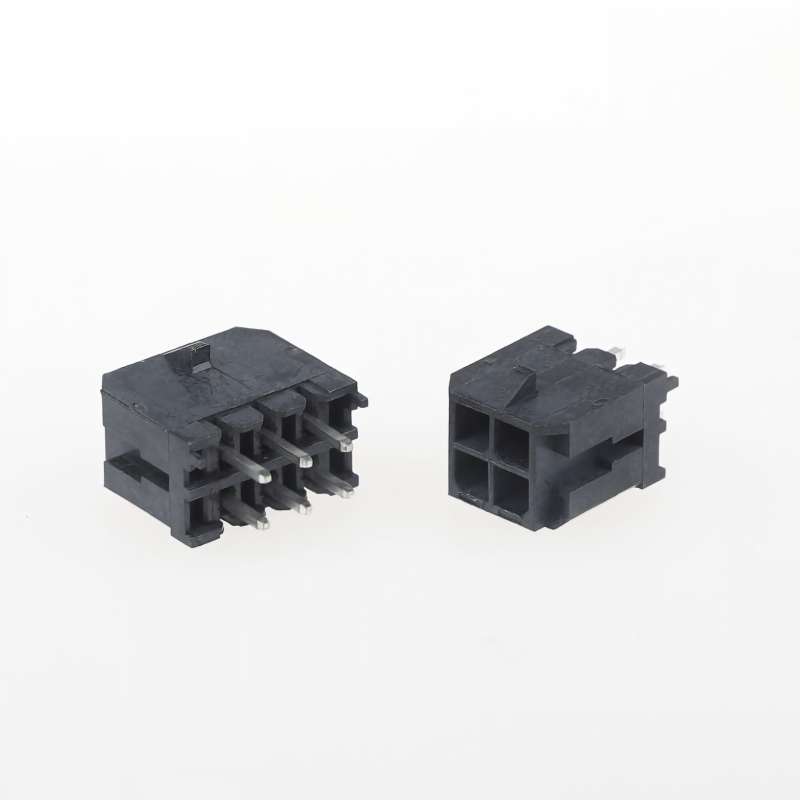

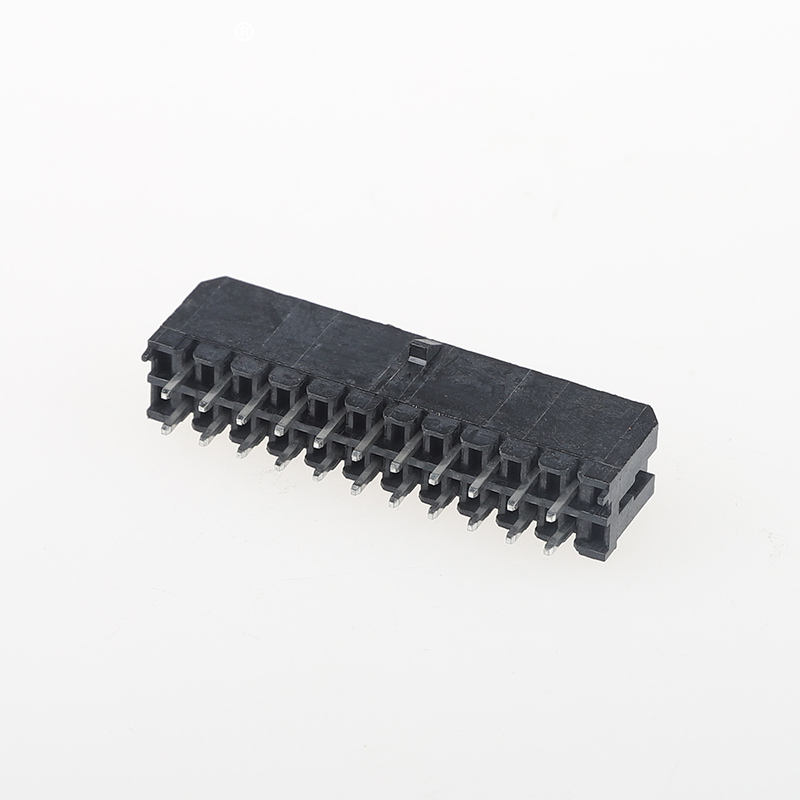

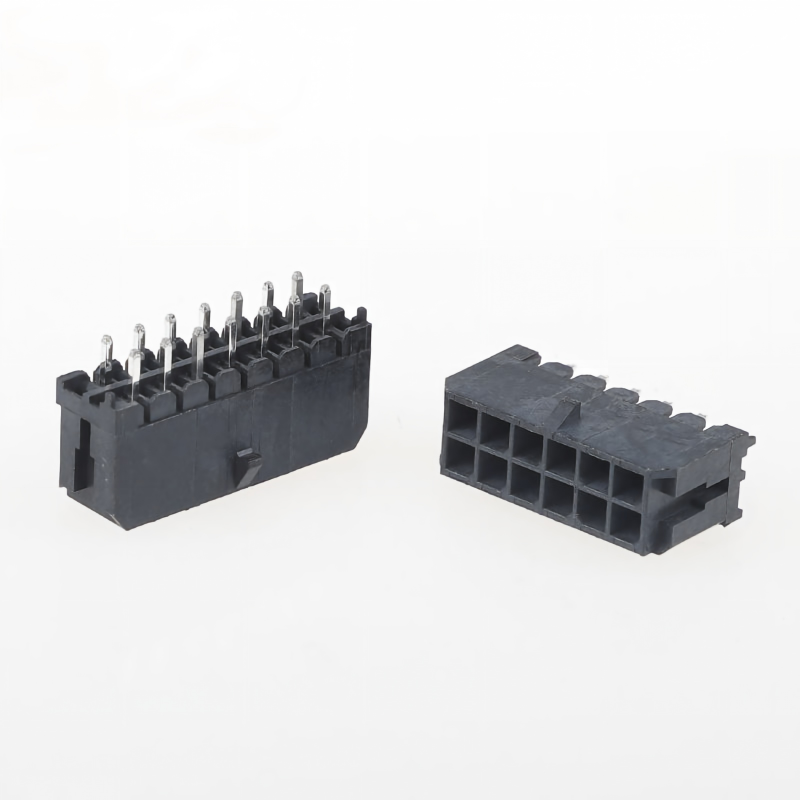

MX 3.0mmピッチコネクタ ストレートピン付き2列バックル 電線対基板コネクタ

製品のハイライト

• ポジティブロッキングバックルデザイン: 外れ防止、完全嵌合後に可聴および触覚的なクリック感を提供し、産業および車両用途の連続振動下でのコネクタの脱落を回避します
• ハウジング材質: UL94V-0 難燃剤、ハロゲンフリー、RoHS & REACH 準拠
• フルセット供給: ハウジング + 圧着端子を含む完全なキットとして販売されるため、別途調達の手間がかかりません
• 2列、3.0mmピッチ、ストレートスルーホールピンヘッダー、極性ミスプラグ防止構造
• 広い温度範囲、電力と信号の伝送のための安定した接触抵抗

技術仕様

相互参照/代替置換

世界的に有名なコネクタ シリーズを直接ドロップイン交換し、同じフットプリントとピン割り当てで PCB 再設計を節約:

1. モレックス: Micro-Fit 3.0 シリーズ: 43020、43025、43030、43045
2. JST：3.0mmピッチ2列電線対基板相当シリーズ
3. AMP(TE): 3.0mm 2 列電線対基板電源コネクタ相当

注: 量産前にピン数と機械的寸法を確認してください。完全な検証に使用できるサンプル。

梱包方法

• 標準：帯電防止袋包装
• オプション: ホワイト/ニュートラルのカートンボックス梱包。ご要望に応じて、カスタムの梱包ラベルとバーコードをご利用いただけます。

支払方法

EXW、FOB、CIF、CPT、T / T、L / Cが利用可能

リードタイム

• サンプル: 3 営業日
• 大量注文：1～2週間

工場証明書とカスタムサービス

• 認証: UL、RoHS、REACH、ISO9001
• MOQ: 標準アイテムの低MOQ
• サンプルポリシー: 無料サンプルが利用可能/ 迅速なサンプル納品。カスタムサービス: カスタムピン数、メッキ厚さ、ケーブルハーネスアセンブリ、特別なパッケージングとマーキング。

お客様選択ガイド

1. 必要なピン数を確認: 22Pは2本まで12P標準;カスタムピン数が利用可能
2. ワイヤーゲージと最大使用電流を確認する
3. 振動の多い環境: 嵌合解除を防ぐためにバックルロックバージョンを使用する必要があります
4. 防火要件プロジェクト: UL94V0 + ハロゲンフリーバージョンを確認
5. ブランド間の交換: 量産前に、最初にテストサンプルを使用して嵌合確認を行います
6. はんだ付け: プラスチックハウジングの溶解を避けるために、スルーホールはんだ付け温度制限に従ってください。

よくある質問
