Name: 細角0.4mmの30ピンの男性BTBボード対ボード接続器
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: BTBコネクター
Price: 4.01 USD
Availability: InStock

家へ > 製品 > BTBのコネクター >

細角0.4mmの30ピンの男性BTBボード対ボード接続器

0.4mmピッチのBTBコネクター

30ピンの男性用ボード対ボード接続器

保証付きの細角BTBコネクター

起源の場所:

中国広東省

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

モデル番号:

BTBコネクター

連絡ください

引金を求めてください

製品詳細

応用:

プリント基板

性別:

女性/男性

関数:

消費者向け製品に使用される

納期:

-40~+105℃

ピンの長さ:

カスタマイズ

メッキ:

金

ハイライト:

0.4mmピッチのBTBコネクター

30ピンの男性用ボード対ボード接続器

保証付きの細角BTBコネクター

支払いと配送条件

最小注文数量

1000個

価格

Negotiable price

パッケージの詳細

真空パッケージ、カートンの箱

受渡し時間

5～7日

支払条件

L/C、T/T、ペイヤル

供給の能力

3KK個

0.8mm ピッチ BTBコネクタ 10 20 40 100 ピン高速伝送オスコネクタメスコネクタ

最高の価格を入手する

ビデオ

60ピン青銅容器 0.8mm ピッチ BTB 女性双列 0.031 " PCB アプリケーションのためのボードコネクタ

最高の価格を入手する

ビデオ

90ピンダブルロウ PCB基板コネクタ BTB メスソケット 0.4mm ナローピッチ互換ボード間メザニンコネクタ

最高の価格を入手する

ビデオ

0.4mm Pitch 80P BTB 男性座席 DF40TC-80DP-0.4 ボードからボードとメザンライン接続器と互換性

最高の価格を入手する

連絡ください

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

今連絡してください

製品説明

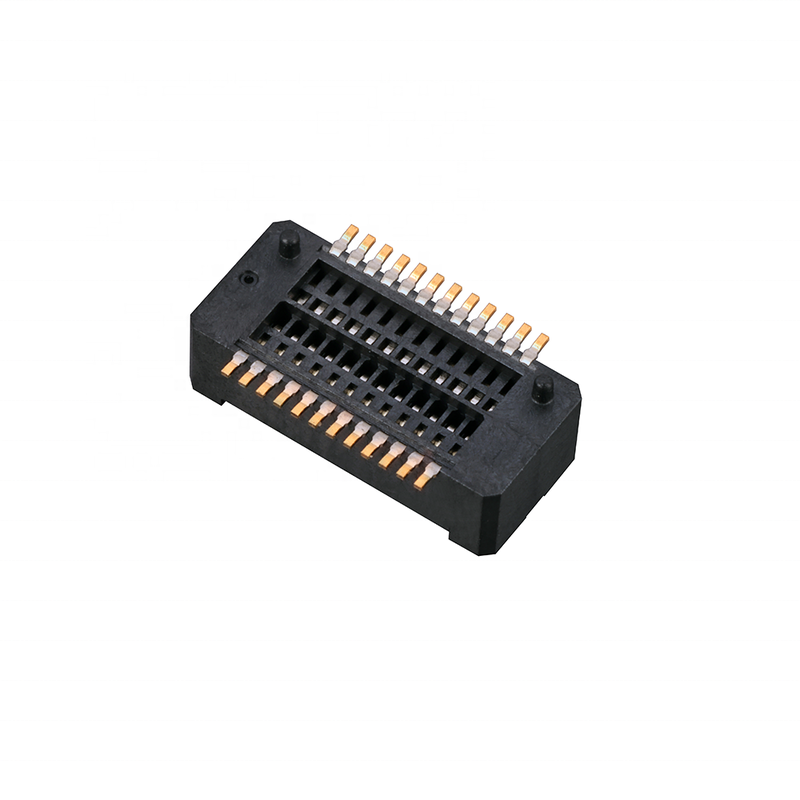

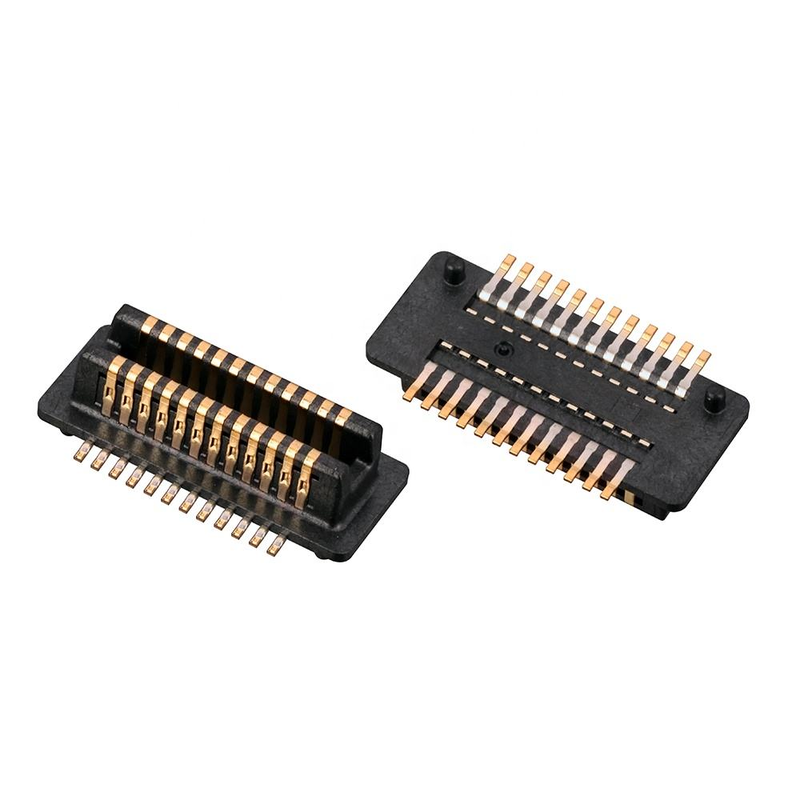

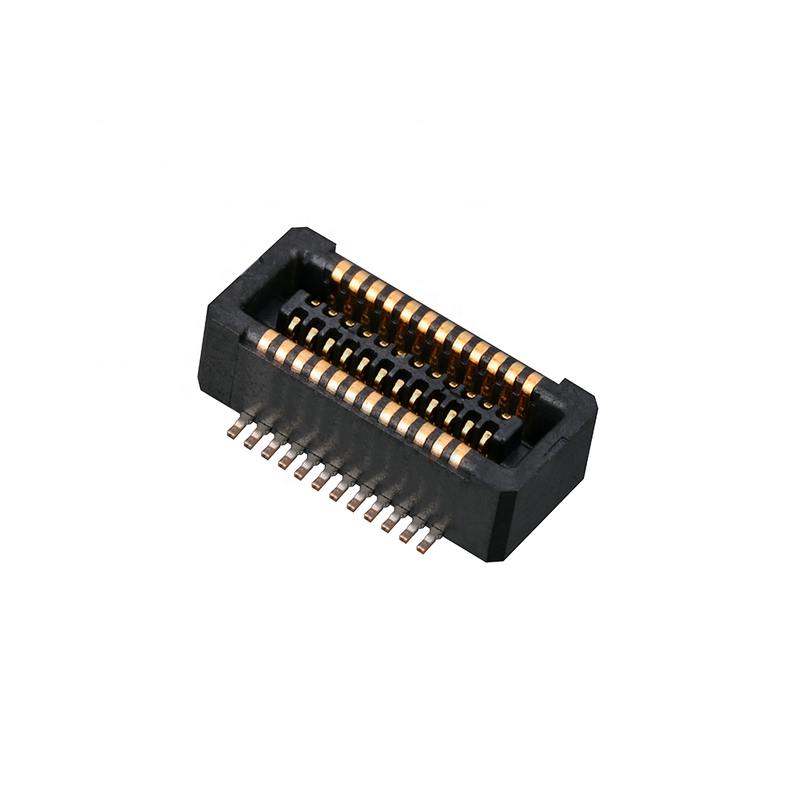

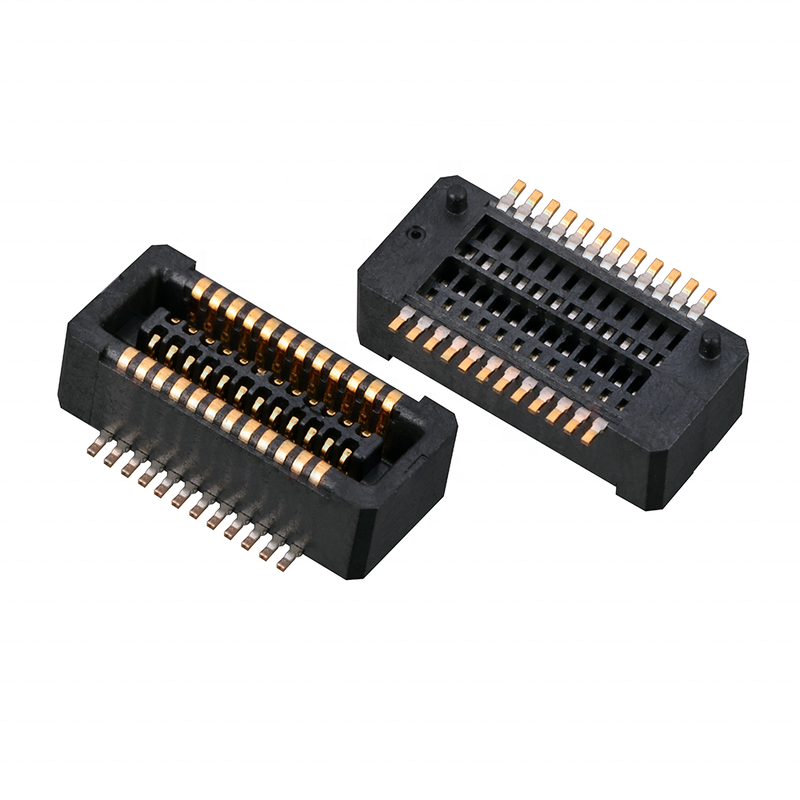

細角0.4mmの30ピンの男性BTBボード対ボード接続器

内蔵ブラインドペアリング&セルフアライナインメント耐性,高速信号完整性,固定ペアされたスタック高さ.IoTモジュール,スマートホーム,TV,NB,GPSコンパクトスタックされたPCB設計に最適化.自動ピック&ポジションのためのSMTリールパッケージング

製品ハイライト

盲目交尾 / 自己調整 & 誤入防止: 組み込みガイドリブ構造は,組み立てのオフセット耐性を吸収し,手動/自動交配中にピンダメージを回避します. 反阻は逆挿入を防止します.
高速トランスミッション性能: 安定した高速信号完整性のための最適化された接触幾何学,IoT,NB,GPSモジュールのための高周波信号をサポートします.
制御された交尾高さ: 固定されたスタックの高さは,一貫したPCBギャップを維持し,機械的な囲い設計と振動信頼性の検証を簡素化します.

製品説明

カテゴリー	ポイント	パラメータ
電気性能	ピッチ	0.4mm
	ピン数	30ピン男性ヘッダー
	定位電流	0.3A 接触ごとに
	定位電圧	50V DC
	最大接触抵抗	≤20 mΩ
	ミニ断熱抵抗	≥1000 MΩ
	電圧に耐える	250V AC / 60s
メカニカル性能	交尾サイクル	≥500回
	交尾した身長	固定スタック高さ
	挿入/引き出す力	自動組み立てのためのバランス力
	許容性	盲目交配の自己調整偏差許容量
材料と塗装	接触材料	リンゴ銅
	コンタクトプレート	ニッケルバリアの上に選択的なゴールド塗装
	住宅用材料	PA9T,UL94 V-0 阻燃剤
環境と溶媒ガイド	動作温度	-40°C ~ +85°C
	溶接器の種類	SMT リフロー溶接
	ピークリフロー温度	最大260°C,持続時間 ≤10秒
	準拠性	RoHS,REACH

クロス・レファレンス/代替

モレックス,JAE,HRS / Hirose,TEシリーズから0.4mmピッチ30ピンBTB男性コネクタの主流のドロップイン代替品.同じPCBフットプリントとペアリングプロファイル.

利点:PCBのレイアウトの再設計なしで直接交換;輸入部品と比較して,リードタイムが短く,コストが低い.
注: 設計凍結前に正確なピノート/スタックの高さの検証のために,目標OEM部品番号を教えてください.

細角0.4mmの30ピンの男性BTBボード対ボード接続器

製品の特徴

細かい0.4mmピッチ,コンパクトに積み重ねられたPCBレイアウトのための30Pin男性ボードホルダー
自動アライナンスブラインドペアリングガイド組み立て拒否率を減らす
振動下での安定した接触抵抗のための二重接触構造
SMTパッドの配置は,ピック&ポジションノズルのために最適化されています
防塵のハウジング設計,IoTの室内・軽工業環境に適しています
固定マット高さ,簡単な機械的なスタップアップ計算

細角0.4mmの30ピンの男性BTBボード対ボード接続器

製品の利点

組み立てに適した: 自動調整許容度は,PCBスタッキングの不整列を補償し,組み立て障害が少なくなります.
信号は安定している: 調節された接触構造はNB/GPS/IoTの無線モジュールの高速信号品質を維持します.
生産可能: スリルテープパッケージ,SMT自動ラインと直接互換性.
コストとリードタイムのメリット:国内製造,海外での配送時間は長くない.
設計支援: データシート,2D図,3D STEPはハードウェアチームに提供できます.

適用する

ワイヤレスモジュール
スマートホームコントローラーとセンサーボード
テレビディスプレイサブボードの接続
NB-IoT / 携帯電話通信モジュール
GPS位置付けモジュール
コンパクト消費者向け&ポータブル組み込み型積み重ねたPCB

細角0.4mmの30ピンの男性BTBボード対ボード接続器

パッケージ

テープ&リール (リール) スタンダードリールパッキング,SMT自動ピック&プレイスマシンと互換性,直接生産ラインで実行します.

細角0.4mmの30ピンの男性BTBボード対ボード接続器 リードタイム

サンプル: 3 営業日
大量注文: 1~3週間
MOQ: 交渉可能
無料サンプル利用可能;迅速なサンプルリリースサポート

工場認証とカスタムサービス

認証:ISO9001,ISO14001,RoHS,REACH

MOQ: 標準品の柔軟なMOQ
サンプルポリシー: 無料サンプル / エンジニアリング試験のための迅速なサンプルリリースをサポート
カスタマイズ:カスタマイズマットされた高さ,プレート厚さ,PIN,ハウジングの色,マークが可能です.ODM&OEMは受け入れられます.

エンジニア選定ガイドライン

フットプリントロックする前に交配したスタックの高さ,ピン数,雄/雌の交配ペアを確認します
高速NB/GPS経路の信号帯域幅要件を確認する.
PCB の厚さ,囲み空隙,振動試験の要件をチェックする.
試作品の組み立て交配テスト信号の検証を
3Dファイル,データシート,および交差参照部品のチェックのために私たちのハードウェアエンジニアに連絡してください.

よくある質問

Q: カタログはありますか? すべての商品をチェックするためにカタログを送信できますか?

A: はい,オンラインで連絡したり,メールでカタログを入手したりできます.

Q: あなたのカタログで商品が見つかりませんログ この製品を作ってくれないか?

A: カタログには,ほとんどの製品が表示されていますが,全部ではありません. 必要な製品と,必要な数だけ教えてください. 持っていない場合は,新しい模具をデザインして製造することもできます.ご参考に普通の模具を作るには 35~45日ほどかかります

Q:サンプルを用意できますか? 試料は無料ですか?

A: はい,私たちはテストのためにコネクタを無料サンプル5〜10pcsを提供します. しかし,あなたは送料を支払う必要があります

Q: 配達時間は?

A: ストック商品は1日以内に配達されます. オーダーメイド商品は5〜7日以内に配達されます.

Q: 注文はどのように送りますか?

A: 小さいパッケージでは,DHL,FedEx,UPS,TNT,EMSなどのエキスプレスで送ってください.それはドアツードアサービスです.大きなパッケージでは,空中または海で送ることができます.私たちは標準輸出箱を使用します.配送中に発生した製品の損傷については,我々は責任を負います.

6Q: どんな支払いを受けますか? 人民幣で支払えますか?

A: T/T (送金),Western Union,PayPal は受け付けます.請求書と同じ金額を受け取れるようにしてください.そして人民元で支払えます.問題ありません.

7Q: あなたの会社の品質管理はどうですか?

A:ISO9001を厳格に遵守します. IQC,OQC,IPQC,QAは,当社の品質部門の10%を占めています.CCDテストは,当社の製品アプリケーションの99%に適用されています.

Q: すべての商品の価格リストを教えてください. 価格リストはありますか?

A: すべての商品の価格リストはありません. 商品がたくさんあるので, リストにすべての価格を記載することは不可能です.材料のコストや量によって常に価格が変化しています詳細と価格リストをあなたに提供します. 詳細は,すべての商品のリストを入力してください.

Q: オーダーメイド製品とオーダーメイドパッケージを作ることができますか?

A: そうです.私たちは多くのカスタマイズした

顧客のために製品 (主にワイヤーハーネス). パーソナライズされた梱包については,問題ありません.私たちはあなたのロゴまたは他の情報をパッケージに貼ることができます.追加費用がかかります..

Q:どんな証明書を持っていますか?

A:CE,CQC,UL,ISO9001,ISO14001,IATF16949,ISO45001,QC080000など
