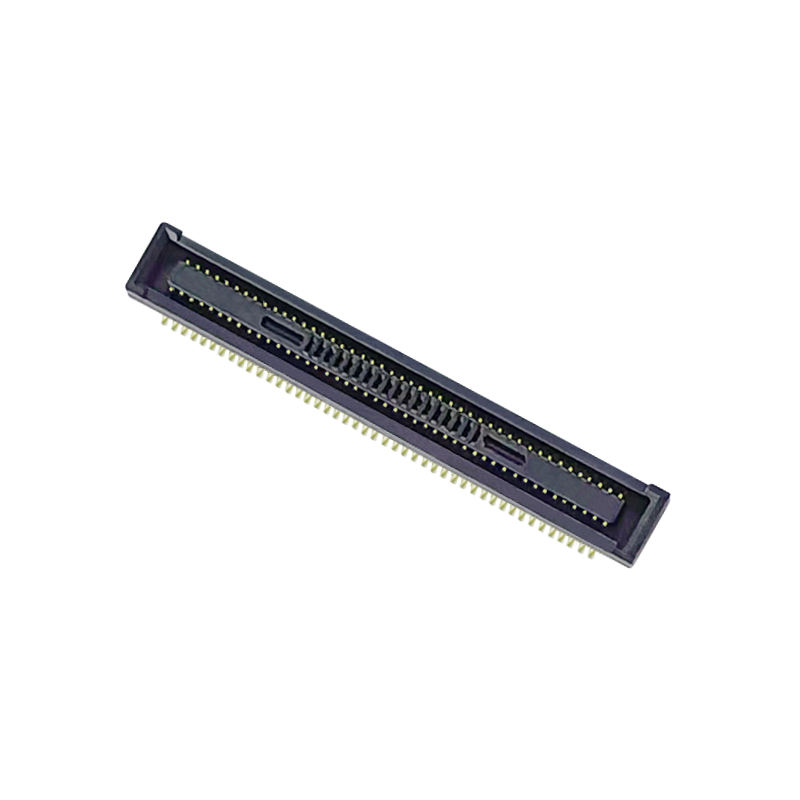

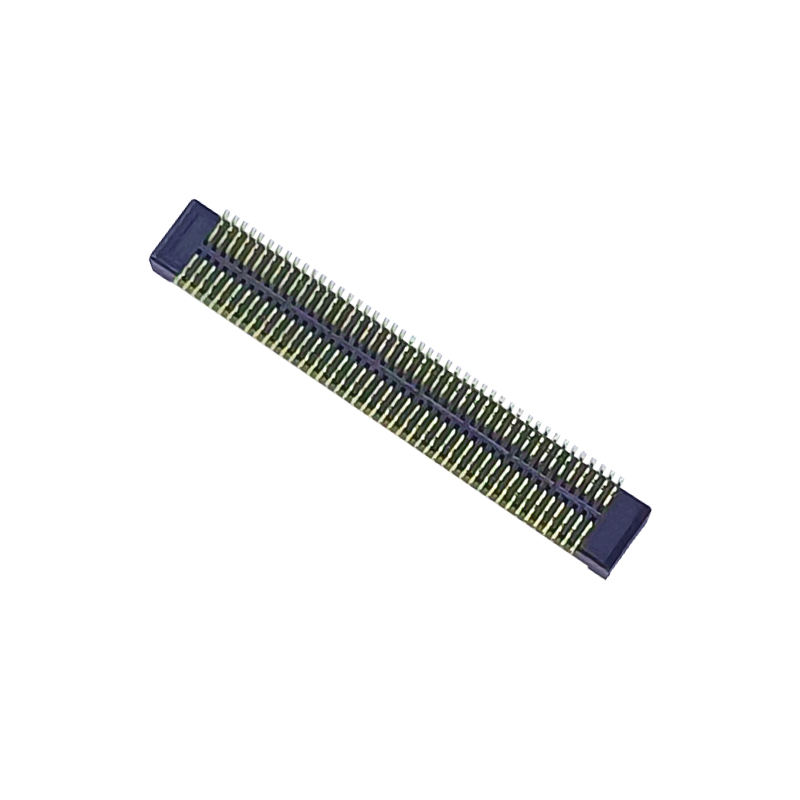

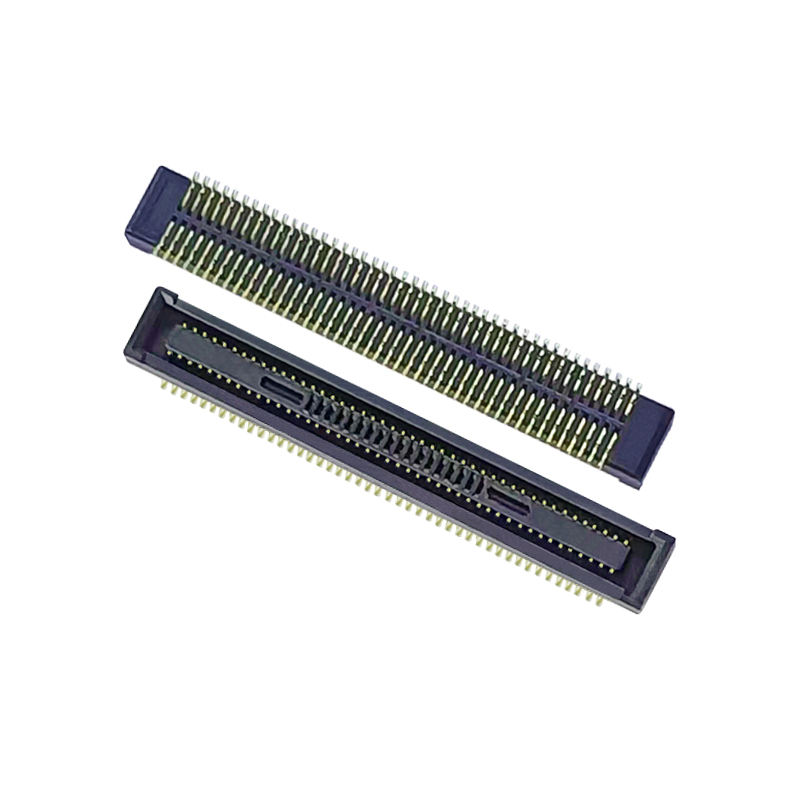

90ピン ダブルロウ PCB基板コネクタ BTB メスソケット 0.4mm ナローピッチ 互換 ボード間 メザニンコネクタ
製品ハイライト
✅ ブラインド嵌合 & セルフアライメント / 誤挿入防止設計: 内部のアンチデテント & フローティング許容範囲により、PCBスタッキングオフセットを吸収し、手動/自動組み立て時のピン損傷を回避
✅ 高速信号性能: MIPI、USB3.2、PCIe差動信号伝送、低クロストーク & 安定したインピーダンス制御をサポート
✅ 制御された嵌合スタック高: 固定されたボード間メザニン高さ、コンパクトなデバイス設計のための予測可能なPCBスタックアップ
✅ 0.4mm 超ナローピッチ、ダブルロウ 90ポジション: 高密度、スリム & 小型化されたエレクトロニクス向けのPCBフットプリントを節約
✅ SMTテープ & リール包装: 大量生産用の自動ピック & プレース機と直接互換性あり
製品説明
| アイテム | パラメータ |
|---|---|
| 電気的性能 | |
| 定格電流 | 0.3A/コンタクト |
| 定格電圧 | 30V AC/DC |
| 初期接触抵抗 | ≤80mΩ |
| 絶縁抵抗 | ≥1000MΩ @100VDC |
| 耐電圧 | 150V AC (1分間) |
| 信号レート | 最大16Gbps |
| 機械的性能 | |
| ピッチ | 0.4mm |
| ピン数 | 90P、ダブルロウ |
| 嵌合高さ | カスタム対応可能 (標準スタック高さオプション) |
| 嵌合サイクル | ≥50サイクル |
| 挿抜力 | 制御された低挿入力 |
| 材質 & メッキ | |
| ハウジング | LCP、UL94 V-0難燃性 |
| コンタクト端子 | リン青銅 |
| コンタクトメッキ | 接触部に選択的金メッキ; ニッケル下地 |
| ソルダテール | マットスズ |
| 環境 & はんだ付けガイド | |
| 動作温度 | -40℃ ~ +105℃ |
| 保管温度 | -40℃ ~ +125℃ |
| はんだタイプ | SMTリフローはんだ付け、ピーク温度 ≤260℃ |
| 準拠 | RoHS、REACH |
ヒロセ DF40シリーズ、JAE WP6Cシリーズ、モレックス 0.4mm ファインピッチ BTBメスソケットへのドロップインフットプリント互換代替品。
同じPCBランドパターン、ピン割り当て、スタッキング高さ。エンジニアはPCBの再設計なしに外国製部品を直接交換でき、調達コストとリードタイムリスクを削減できます。
製品特徴
包装
テープ & リール (リール)。標準リール包装、SMT自動ピックアンドプレース機と互換性があり、生産ラインで直接稼働できます。
リードタイム
認証: ISO9001、ISO14001、RoHS、REACH
